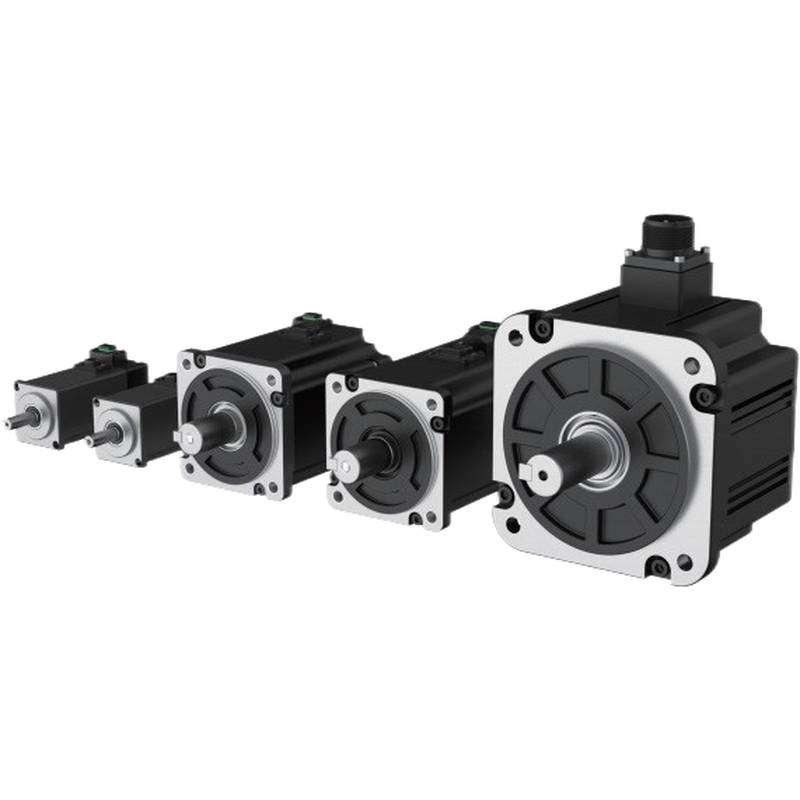

El servomotor y los variadores para transportadores de la serie HSM de HollySys integran un codificador absoluto multivuelta estándar de 23 bits, lo que ofrece una precisión de control de movimiento excepcional para entornos de automatización industrial exigentes. Diseñados con una estructura electromagnética de 10 polos y 12 ranuras, y con una protección ambiental IP67 optimizada, estos avanzados variadores para transportadores garantizan un rendimiento fiable y una acumulación térmica mínima.
Los sistemas modernos de automatización industrial exigen una precisión extrema, una respuesta dinámica rápida y una fiabilidad ininterrumpida en líneas de envasado de alta velocidad, manipulación de materiales y fabricación compleja multieje. La serie HSM aborda estos requisitos críticos combinando diseños de circuitos magnéticos de última generación con procesos integrales de fabricación de encapsulado al vacío. Este enfoque de ingeniería reduce significativamente el par de cogging, mejora la rigidez estructural y mantiene niveles de ruido excepcionalmente bajos durante operaciones continuas de alta carga. Los ingenieros que configuran líneas de producción automatizadas modernas se benefician de huellas físicas reducidas, una disipación de calor optimizada y configuraciones de codificador versátiles que van desde variantes de retroalimentación absoluta monocuelta de 17 bits hasta multivuelta de 23 bits.
Especificaciones Técnicas
Designación de Serie: Servomotor y variadores para transportadores HSM
Resolución del Codificador: Absoluto multivuelta de 23 bits / Absoluto monocuelta de 17 bits
Arquitectura del Estator: Configuración de 10 polos y 12 ranuras
Protección de Ingreso: Clasificación optimizada IP67
Proceso de Fabricación: Aislamiento de resina con encapsulado al vacío
Método de Enfriamiento: Convección natural / Radiación superficial
Voltaje Nominal: 220 V / 380 V CA
Rango de Potencia: 0.10 kW - 7.50 kW @ Condiciones nominales
Par Nominal: 0.32 N.m - 47.75 N.m @ Velocidad nominal
Velocidad Nominal: 1500 rpm - 3000 rpm @ Carga operativa
Velocidad Máxima: 1800 rpm - 6000 rpm @ Capacidad máxima
Corriente Nominal: 1.0 A - 17.0 A @ 220V/380V CA
Corriente Máxima: 3.0 A - 42.5 A @ Fase de aceleración
Inercia del Rotor: 0.051 kg.cm² - 163.09 kg.cm² @ Configuración estándar
Clase de Aislamiento: Umbral térmico Clase F (155 °C)
Temperatura Ambiente de Operación: 0 °C - 40 °C @ Flujo sin restricciones
Humedad Ambiente de Operación: Menos del 85 % HR (Sin condensación)
Resistencia a la Vibración: Aceleración máxima de 49 m/s² (5.0 G)
Resistencia al Impacto: Límite de impacto máximo de 98 m/s² (10.0 G)
Amplia Cobertura: Desde microprecisión hasta matriz de servos industriales para trabajos pesados
La serie HSM presenta un espectro de potencia completo que va desde 0.10 kW hasta 7.50 kW, combinando tamaños de bastidor desde 40 mm hasta 180 mm. Este amplio rango proporciona flexibilidad para los constructores de máquinas que configuran diversas arquitecturas de automatización multieje.
Al ofrecer varias opciones de inercia, perfiles de velocidad flexibles y retroalimentación avanzada de codificador absoluto, el sistema se adapta a diversas cargas mecánicas. Los integradores de sistemas pueden escalar sin problemas las configuraciones de los variadores entre tareas simples de transporte de operaciones robóticas síncronas complejas.
Desencriptación del Rendimiento Central: Coincidencia de Inercia y Lógica de Capacidad de Sobrecarga
Las clasificaciones de corriente máxima de la serie HSM proporcionan una alta multiplicación de par transitorio, lo que permite perfiles rápidos de aceleración y desaceleración. Esta característica permite que los variadores absorban impactos mecánicos durante ciclos de indexación de alta frecuencia sin activar disparos de protección térmica.
La selección de la inercia es fundamental para la estabilidad del sistema. Los modelos de baja inercia, como las variantes de 40 mm y 60 mm, sobresalen en aplicaciones de alta dinámica que requieren tiempos de asentamiento rápidos. Por el contrario, las variantes de inercia media y grande en los bastidores de 130 mm y 180 mm ofrecen una salida de par suave bajo cargas pesadas.
Las velocidades de operación abarcan niveles nominales estándar de 1500 rpm, 2000 rpm y 3000 rpm, con extensiones de velocidad máxima que alcanzan hasta 6000 rpm. Este rango de velocidad permite a los ingenieros optimizar las relaciones de transmisión mecánica y cumplir eficazmente con los requisitos de tornillos de bola o avance de transportadores.
Sistemas de Voltaje y Adaptación de Fuente de Alimentación: Límites de Selección para 220V y 380V
Las variantes de fuente de alimentación de 220V están adaptadas para arquitecturas compactas monofásicas o trifásicas de bajo voltaje, lo que las hace adecuadas para maquinaria ligera, bancos de ensamblaje de electrónica y gabinetes con espacio limitado. Estas unidades minimizan la huella de los componentes al tiempo que mantienen una alta capacidad de respuesta dinámica.
Los sistemas de energía de 380V apuntan a redes industriales de trabajo pesado, suministrando energía estable a actuadores de alta potencia y centros de procesamiento multieje. Evaluar los parámetros de consumo de corriente en salidas de potencia idénticas —como comparar clasificaciones de 1 kW a diferentes voltajes— permite a los ingenieros eléctricos optimizar los calibres de los cables y reducir las pérdidas de distribución.
Escenarios de Aplicación Típicos y Pautas de Coincidencia Mecánica
Para tamaños de bastidor de 40 mm a 80 mm que abarcan de 0.10 kW a 1 kW, las aplicaciones se centran en el ensamblaje de electrónica de alta velocidad, etapas de inspección óptica automatizada y líneas de envasado en miniatura. Estos sistemas requieren tiempos de asentamiento rápidos y una deriva térmica mínima durante la operación continua.
Los tamaños de bastidor de 100 mm a 130 mm que cubren de 1 kW a 3 kW apuntan a mesas de grabado CNC, módulos de fabricación de baterías de litio y maquinaria textil. Estos entornos exigen una entrega de par consistente y una regulación de velocidad estable bajo cargas de fricción variables.
Los modelos de bastidor de 180 mm que abarcan de 2.9 kW a 7.5 kW sirven para centros de mecanizado CNC de trabajo pesado, alimentadores de estampado de metales y grandes pórticos de manipulación de materiales. Estos entornos de alta carga requieren una alta rigidez torsional y capacidades de sobrecarga robustas.
Errores de Selección y Recomendaciones de Integración del Sistema
Los integradores de sistemas deben verificar la relación de inercia entre el rotor y la carga junto con las clasificaciones de potencia nominal para evitar oscilaciones resonantes e inestabilidad en el control. Superar los umbrales recomendados de desajuste de inercia puede provocar un comportamiento de caza (oscilación) y tiempos de asentamiento excesivos durante las tareas de posicionamiento.
El blindaje adecuado de los cables de retroalimentación del codificador y los cables de alimentación del motor es esencial para evitar interferencias electromagnéticas en paneles de control industrial densos. Mantener una separación física adecuada entre los conductos de energía y las líneas de señal de bajo voltaje garantiza la integridad de la señal a largo plazo.
Preguntas Frecuentes (FAQ)
1. ¿Cuáles son los plazos de entrega y la disponibilidad de stock para reemplazos industriales urgentes?
Las configuraciones estándar se almacenan en almacenes regionales para respaldar el envío acelerado para mantenimiento de emergencia y recuperación crítica de tiempo de inactividad de la planta.
2. ¿Qué cobertura de garantía se aplica a estos servomotores y variadores para transportadores?
Todas las unidades están respaldadas por una garantía comercial y técnica integral de 12 meses que cubre defectos de fabricación y anomalías operativas.
3. ¿Cómo funciona el codificador absoluto multivuelta de 23 bits sin una batería de respaldo externa?
La arquitectura absoluta multivuelta registra los datos de rotación mecánica de forma continua, eliminando las rutinas de retorno al origen (homing) al iniciar el sistema.
4. ¿Pueden estos motores operar en entornos con alta humedad o exposición a refrigerantes?
La clasificación optimizada IP67 protege los componentes internos contra chorros de agua, neblina de aceite y acumulación de polvo fino durante el uso industrial pesado.
5. ¿Cuál es la longitud máxima de cable permitida entre el servoaccionamiento y el motor?
Los cables estándar de alimentación y del codificador funcionan de manera fiable hasta 50 metros cuando se utilizan configuraciones de par trenzado de grado industrial debidamente blindadas.
6. ¿Cómo mejora el proceso de fabricación de encapsulado al vacío la longevidad del motor?
El encapsulado al vacío elimina las bolsas de aire microscópicas dentro del conjunto del devanado del estator, mejorando la conductividad térmica y la resistencia a la vibración.
7. ¿Son las variantes de codificador monocuelta de 17 bits intercambiables con los modelos multivuelta de 23 bits?
Las dimensiones de montaje físico coinciden, pero los parámetros del software de control y la configuración de retroalimentación deben ajustarse en consecuencia dentro del controlador del variador.
8. ¿Qué precauciones de seguridad son necesarias al poner en marcha ejes servo de alta potencia de 380V?
Asegure una correcta conexión a tierra de protección de la carcasa del motor y del chasis del variador para mitigar los riesgos de peligro eléctrico durante la operación de alto voltaje.
