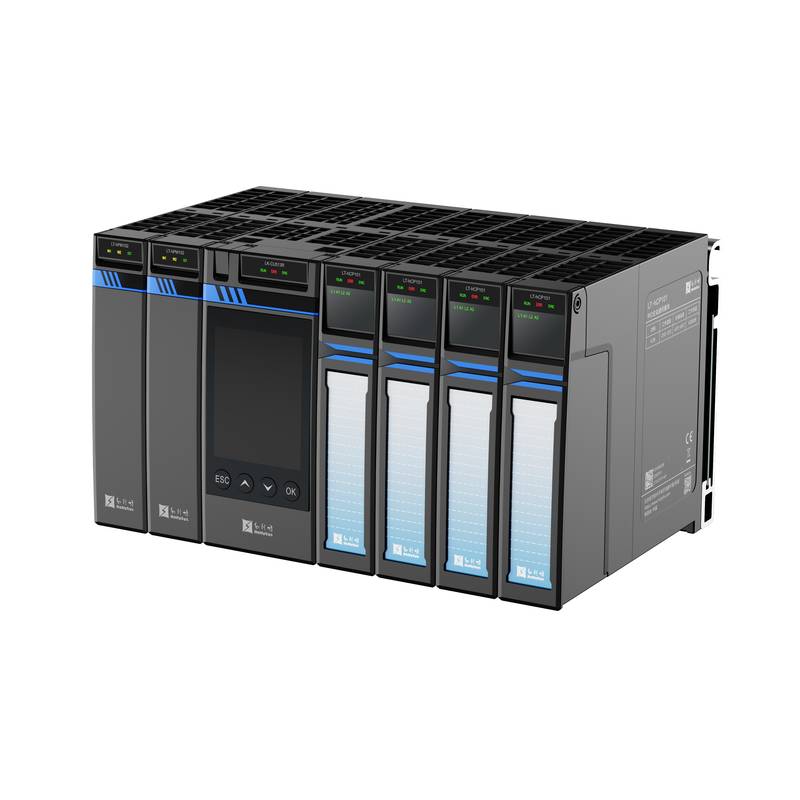

Como el primer PLC redundante a gran escala 100% localizado a nivel de sistema nacional, el controlador de la serie LK500 de HollySys establece un nuevo punto de referencia para la confiabilidad de la automatización industrial. Basado en dos décadas de experiencia en ingeniería de PLC medianos y grandes, ofrece capacidades robustas de redundancia multinivel y procesamiento de alta velocidad diseñadas para infraestructura crítica.
Operando dentro de entornos municipales, de generación de energía y de centros de datos complejos, los sistemas de control modernos exigen un tiempo de actividad absoluto sin interrupciones y un rendimiento determinista. El LK500 aborda estos desafíos arquitectónicos combinando un procesador de cuatro núcleos a 1 GHz con un mecanismo de conmutación por error de redundancia inferior a 20 ms. Su completa redundancia de hardware abarca fuentes de alimentación, CPU de doble rack, bucles de red, módulos de interfaz y líneas de E/S, eliminando por completo los puntos únicos de falla en aplicaciones de misión crítica.
Especificaciones Técnicas
CPU Model: LK-CU513R @ Main Controller Rack
Processor: 1 GHz Quad-Core Processor @ Core Processing Unit
System Memory: 1 GB @ System RAM
Storage Capacity: 8 GB EMMC @ Non-Volatile Storage
Bit Execution Time: <= 5 ns @ Boolean Operation
Integer Execution Time: <= 15 ns @ Arithmetic Operation
Floating Point Execution Time: <= 40 ns @ Floating Point Operation
Program Storage: >= 16 MB @ Flash Memory
Power Consumption: <= 6.5 W @ 24 VDC Backplane Power
Operating Temperature: 0°C - 60°C @ Standard Industrial Environment
Protection Rating: IP20 @ Enclosure Protection
Dimensions: 60 mm x 140 mm x 145 mm @ W x H x D
Weight: 510 g @ Module Unit Weight
Romper el estancamiento de la gama alta: PLC grande y redundante de fabricación nacional, autónomo y controlable a nivel de sistema
La introducción de la serie LK500 representa un hito fundamental para lograr la autosuficiencia tecnológica en los sistemas de control industrial. Aprovechando veinte años de desarrollo especializado en el sector de la automatización, esta plataforma supera con éxito la brecha entre los sistemas importados de primer nivel y los requisitos de fabricación localizados. Diseñado específicamente para aplicaciones de alta confiabilidad y alta seguridad, proporciona una solución sin concesiones para la infraestructura nacional central.
Dirigido a entornos complejos como plantas de tratamiento de agua, subestaciones eléctricas, operaciones mineras a gran escala y centros de datos empresariales, el controlador garantiza la ejecución continua de procesos bajo una presión operativa extrema. Al ofrecer una arquitectura de sistema totalmente localizada, desde el procesamiento de silicio hasta el firmware de aplicación, mitiga las vulnerabilidades de la cadena de suministro al tiempo que ofrece métricas de rendimiento que compiten con los estándares globales de automatización industrial.
Arquitectura de núcleo duro: diseño de redundancia total y conmutación fluida en milisegundos
La disponibilidad del sistema depende directamente de la tolerancia a fallas arquitectónicas, y el LK500 implementa un marco de redundancia integral para proteger contra la degradación del hardware. El sistema admite redundancia de fuente de alimentación, sincronización principal-secundaria de CPU de doble rack, redundancia de topología de red, redundancia de módulos de interfaz (IM) y redundancia completa de tarjetas de E/S. Todos los módulos admiten la inserción y extracción en caliente (hot-swapping) para facilitar el mantenimiento sin tiempo de inactividad.
Las métricas de rendimiento destacan la rápida recuperación de fallas del controlador, logrando un tiempo de conmutación de redundancia de menos de 20 milisegundos. La confiabilidad de la red se mejora aún más a través de topologías físicas versátiles, que incluyen anillos de fibra óptica simples o duales, redes estructuradas AB y configuraciones en estrella. La comunicación de nodos remotos de larga distancia es compatible a través de fibra óptica monomodo de hasta 20 km o fibra multimodo de hasta 2 km, lo que garantiza una amplia cobertura en toda la planta sin degradación de la señal.
Combinación dual de software y hardware: IEC61131-3 y C/C++ junto con una potente comunicación
La flexibilidad de la ingeniería se maximiza a través de un entorno de desarrollo integrado que se adhiere estrictamente al estándar internacional IEC61131-3, al tiempo que amplía el soporte para los lenguajes de programación avanzados C y C++. Este enfoque de doble lenguaje se adapta a diversos antecedentes de ingeniería, lo que permite a los desarrolladores de sistemas optimizar algoritmos de control complejos y ejecutar diseños de software modulares de manera eficiente.
La interconectividad entre capas de automatización dispares se logra mediante el soporte nativo para protocolos de comunicación industrial dominantes. El controlador integra sin problemas PROFINET, EtherNet/IP, POWERLINK, Modbus TCP, Modbus RTU y OPC UA. Dicha versatilidad de protocolos garantiza un intercambio de datos fluido con plataformas SCADA de terceros, sistemas de planificación de recursos empresariales e instrumentación de campo distribuida sin necesidad de hardware de pasarela complejo.
Matriz de módulos panorámicos: desde E/S básicas hasta la adaptación de ingeniería de adquisición de alta precisión
La escalabilidad es un pilar fundamental de la arquitectura LK500, anclada en el módulo de CPU de alto rendimiento LK-CU513R, que administra placas base de hasta 18 ranuras, admitiendo más de 80,000 puntos de E/S digitales y 40,000 puntos de E/S analógicas. El núcleo de procesamiento maneja hasta 16 tareas periódicas que van desde 1 ms hasta 2,000 ms, junto con 128 tareas de eventos y 4 interrupciones temporizadas, lo que garantiza una sincronización de ejecución precisa para bucles de control exigentes.
Los módulos de E/S especializados amplían el rango de implementación del sistema hacia dominios de medición de alta precisión y monitoreo de seguridad. La cartera de entradas analógicas incluye canales de alta velocidad capaces de un escaneo de módulo completo en 1 ms con una precisión del 0,1 %, junto con módulos de detectores de temperatura de resistencia dedicados que admiten configuraciones de múltiples cables. Además, los módulos de secuencia de eventos (SOE) proporcionan una resolución con marca de tiempo de 1 ms con un búfer de eventos profundo, mientras que los módulos dedicados de contadores y salidas de tren de pulsos facilitan tareas precisas de medición de movimiento y frecuencia.
Guía de mantenimiento y selección y confiabilidad de grado industrial
La durabilidad industrial está integrada en el diseño físico y lógico de cada componente del LK500. El sistema utiliza estructuras avanzadas de memoria no volátil que eliminan la necesidad de baterías de respaldo al tiempo que preservan los datos críticos durante la pérdida de energía, complementadas con un supercondensador incorporado que mantiene el reloj en tiempo real por hasta 30 días. La seguridad del sistema se refuerza mediante la gestión de privilegios de usuario multinivel y un motor de registro de diagnóstico integrado capaz de registrar más de 10,000 eventos del sistema.
Al ejecutar la selección de hardware para proyectos de ingeniería a gran escala, los integradores de sistemas deben evaluar la carga de procesamiento, la distribución remota de E/S y las restricciones ambientales. Los racks de controladores principales deben combinarse con procesadores de comunicación (CP) dedicados para descargar el tráfico de red, mientras que los nodos de expansión remota utilizan módulos de interfaz robustos vinculados a través de Ethernet industrial o fibra óptica. Para aplicaciones especializadas, la consulta técnica con Beijing Zhongping Technology garantiza una selección de referencias cruzadas precisa y una configuración de hardware óptima adaptada a los requisitos específicos de la planta.
Preguntas Frecuentes (FAQ)
1. What is the maximum program memory capacity supported by the LK500 CPU?
The LK-CU513R CPU module provides 16 MB of program memory storage, supplemented by 8 GB of EMMC non-volatile storage and a 200 KB retentive data retention zone.
2. Does the system support hot-swapping for all I/O modules?
Yes, the entire range of LK500 backplanes, power supplies, CPU units, and I/O modules supports live insertion and removal under power to facilitate zero-downtime maintenance.
3. What programming languages are compatible with the development environment?
The engineering software fully complies with the IEC61131-3 standard framework while providing native support for advanced C and C++ programming languages.
4. How does the controller handle redundant switchover during a primary CPU failure?
The system executes a seamless master-standby synchronization across dual-rack CPUs, achieving a deterministic redundancy switchover time of less than 20 milliseconds.
5. What is the maximum distance supported for optical fiber redundancy links?
The controller supports single-mode optical fiber transmissions up to 20 km and multi-mode optical fiber links up to 2 km using hot-swappable SFP transceiver modules.
6. Which industrial communication protocols are natively supported?
The controller natively supports PROFINET, EtherNet/IP, POWERLINK, Modbus TCP, Modbus RTU, OPC UA, and IRIG-B time synchronization protocols.
7. What is the execution speed of boolean instructions on the LK-CU513R processor?
The 1 GHz quad-core processor achieves a bit execution time of less than or equal to 5 nanoseconds and an integer execution time of under 15 nanoseconds.
8. Are backup batteries required to maintain retentive data during power outages?
No, the system utilizes advanced non-volatile memory technology that preserves retentive variables without requiring physical backup batteries, supported by an internal capacitor for real-time clock retention.
9. How can system integrators obtain localized technical support or replacement hardware?
Engineering teams can coordinate with Beijing Zhongping Technology to access comprehensive pre-shipment quality verification, cross-reference selection assistance, and dedicated regional supply chain support.
10. What is the standard warranty coverage and delivery timeline for LK500 components?
Procurement terms, standard factory warranties, and expedited logistics schedules for original LK500 hardware can be obtained directly by contacting the authorized regional sales distribution network.
