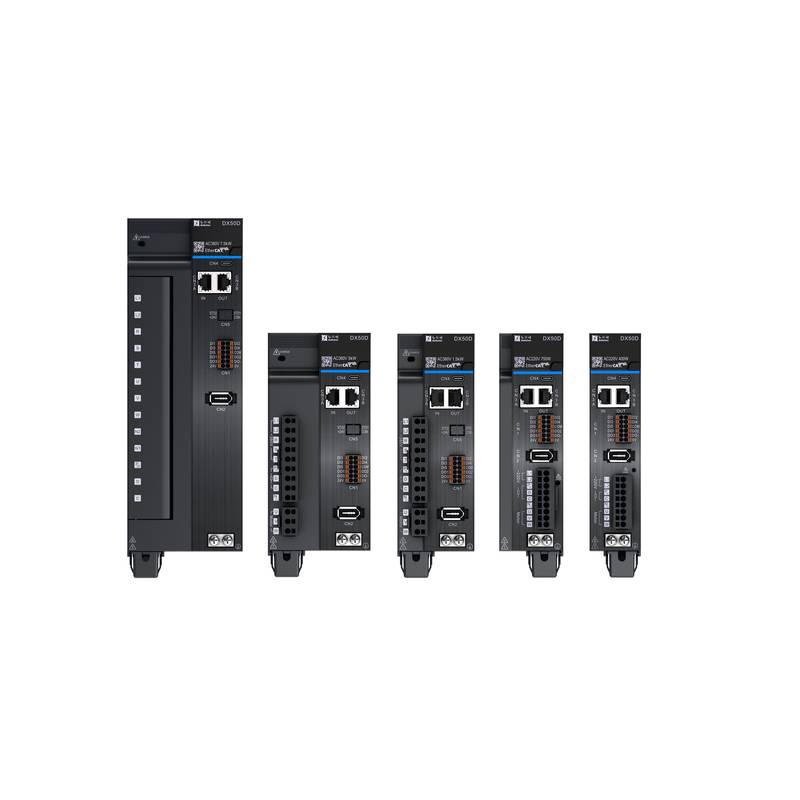

La serie de servoaccionamientos tipo bus EtherCAT HollySys DX50 ofrece control de movimiento de alta precisión y rendimiento, adaptado para tareas de automatización industrial de pequeña y mediana potencia. Con una comunicación robusta basada en Ethernet y una rápida coordinación de red multieje a través de controladores principales, estos accionamientos manejan una sincronización de alta velocidad exigente. Beijing Zhongping Technology apoya a los integradores de sistemas industriales suministrando este hardware avanzado junto con una orientación de ingeniería local integral.
La ingeniería de automatización industrial a menudo encuentra limitaciones de ancho de banda, latencia de red y vibración mecánica severa durante la interpolación multieje de alta velocidad. La serie HollySys DX50 aborda estos cuellos de botella mediante el uso de protocolos de comunicación EtherCAT nativos, que garantizan la transmisión de datos determinista y una sincronización a nivel de microsegundos en líneas de producción complejas. Diseñada para maquinaria de precisión, esta arquitectura de accionamiento procesa bucles de control de alta frecuencia para minimizar los errores de seguimiento y suprimir la resonancia. Al combinar topologías de potencia flexible con configuraciones avanzadas de resistencias de frenado internas, el hardware mantiene la estabilidad térmica y la continuidad operativa bajo ciclos continuos de alta carga.
Especificaciones Técnicas
Serie: DX50-EtherCAT @ Automatización Industrial
Soporte de Protocolo: EtherCAT @ Interfaz Ethernet
Rango de Potencia: 0.2 kW - 7.5 kW @ 50Hz/60Hz
Voltaje de Entrada 220V: Monofásico / Trifásico 200 VAC - 240 VAC @ 50Hz/60Hz
Voltaje de Entrada 380V: Trifásico 380 VAC - 480 VAC @ 50Hz/60Hz
Model DX50D-S2-020-E Power: 0.2 kW @ 220 VAC
Model DX50D-S2-020-E Continuous Input Current: 2.3 Arms @ 200 VAC
Model DX50D-S2-020-E Continuous Output Current: 1.6 Arms @ 220 VAC
Model DX50D-S2-020-E Max Output Current: 5.8 Arms @ 220 VAC
Model DX50D-S2-040-E Power: 0.4 kW @ 220 VAC
Model DX50D-S2-040-E Continuous Input Current: 4.0 Arms @ 200 VAC
Model DX50D-S2-040-E Continuous Output Current: 2.8 Arms @ 220 VAC
Model DX50D-S2-040-E Max Output Current: 10.1 Arms @ 220 VAC
Model DX50D-S2-075-E Power: 0.75 kW @ 220 VAC
Model DX50D-S2-075-E Continuous Input Current: 7.9 Arms @ 200 VAC
Model DX50D-S2-075-E Continuous Output Current: 5.5 Arms @ 220 VAC
Model DX50D-S2-075-E Max Output Current: 16.9 Arms @ 220 VAC
Model DX50D-S2-075-E Built-in Resistor Value: 50 Ω @ 50 W
Model DX50D-T2-100-E Power: 1.0 kW @ 220 VAC
Model DX50D-T2-100-E Continuous Input Current: 9.6 Arms @ Single-Phase 220V
Model DX50D-T2-100-E Continuous Output Current: 7.6 Arms @ 220 VAC
Model DX50D-T2-100-E Max Output Current: 23.0 Arms @ 220 VAC
Model DX50D-T2-100-E Built-in Resistor Value: 25 Ω @ 80 W
Model DX50D-T2-150-E Power: 1.5 kW @ 220 VAC
Model DX50D-T2-150-E Continuous Input Current: 12.8 Arms @ Single-Phase 220V
Model DX50D-T2-150-E Continuous Output Current: 11.6 Arms @ 220 VAC
Model DX50D-T2-150-E Max Output Current: 32.0 Arms @ 220 VAC
Model DX50D-T2-150-E Built-in Resistor Value: 25 Ω @ 80 W
Model DX50D-T3-100-E Power: 1.0 kW @ 380 VAC
Model DX50D-T3-100-E Continuous Input Current: 2.4 Arms @ 380 VAC
Model DX50D-T3-100-E Continuous Output Current: 3.5 Arms @ 380 VAC
Model DX50D-T3-100-E Max Output Current: 11.0 Arms @ 380 VAC
Model DX50D-T3-100-E Built-in Resistor Value: 100 Ω @ 80 W
Model DX50D-T3-150-E Power: 1.5 kW @ 380 VAC
Model DX50D-T3-150-E Continuous Input Current: 3.6 Arms @ 380 VAC
Model DX50D-T3-150-E Continuous Output Current: 5.4 Arms @ 380 VAC
Model DX50D-T3-150-E Max Output Current: 14.0 Arms @ 380 VAC
Model DX50D-T3-150-E Built-in Resistor Value: 100 Ω @ 80 W
Model DX50D-T3-200-E Power: 2.0 kW @ 380 VAC
Model DX50D-T3-200-E Continuous Input Current: 5.6 Arms @ 380 VAC
Model DX50D-T3-200-E Continuous Output Current: 8.4 Arms @ 380 VAC
Model DX50D-T3-200-E Max Output Current: 20.0 Arms @ 380 VAC
Model DX50D-T3-200-E Built-in Resistor Value: 50 Ω @ 80 W
Model DX50D-T3-300-E Power: 3.0 kW @ 380 VAC
Model DX50D-T3-300-E Continuous Input Current: 8.0 Arms @ 380 VAC
Model DX50D-T3-300-E Continuous Output Current: 11.9 Arms @ 380 VAC
Model DX50D-T3-300-E Max Output Current: 30.0 Arms @ 380 VAC
Model DX50D-T3-300-E Built-in Resistor Value: 50 Ω @ 80 W
Model DX50D-T3-500-E Power: 5.0 kW @ 380 VAC
Model DX50D-T3-500-E Continuous Input Current: 12.0 Arms @ 380 VAC
Model DX50D-T3-500-E Continuous Output Current: 16.5 Arms @ 380 VAC
Model DX50D-T3-500-E Max Output Current: 42.0 Arms @ 380 VAC
Model DX50D-T3-500-E Built-in Resistor Value: 35 Ω @ 100 W
Model DX50D-T3-600-E Power: 6.0 kW @ 380 VAC
Model DX50D-T3-600-E Continuous Input Current: 16.0 Arms @ 380 VAC
Model DX50D-T3-600-E Continuous Output Current: 20.8 Arms @ 380 VAC
Model DX50D-T3-600-E Max Output Current: 53.0 Arms @ 380 VAC
Model DX50D-T3-600-E Built-in Resistor Value: 35 Ω @ 100 W
Model DX50D-T3-750-E Power: 380 VAC @ 7.5 kW
Model DX50D-T3-750-E Continuous Input Current: 21.0 Arms @ 380 VAC
Model DX50D-T3-750-E Continuous Output Current: 25.7 Arms @ 380 VAC
Model DX50D-T3-750-E Max Output Current: 65.0 Arms @ 380 VAC
Model DX50D-T3-750-E Built-in Resistor Value: 35 Ω @ 100 W
Método de Enfriamiento: Convección natural o refrigeración por aire forzado @ Dependiente del bastidor
Categoría de Sobretensión: III @ Estándares IEC
Integración de Sistemas y Configuración de Hardware
La instalación física adecuada y la disposición del gabinete siguen siendo fundamentales para mantener la integridad de la señal en las redes de movimiento EtherCAT de alta velocidad. Los instaladores deben enrutar cables Ethernet de par trenzado apantallado lejos de las líneas eléctricas de alto voltaje para evitar interferencias electromagnéticas y pérdida de paquetes. Las placas de conexión a tierra deben establecer una ruta de baja impedancia a tierra, mitigando los bucles de tierra que pueden interrumpir los sensibles bucles de retroalimentación del codificador. Asegure un espacio libre adecuado alrededor de las unidades con refrigeración por convección natural y ventilador para cumplir con los requisitos de disipación térmica dentro de los gabinetes eléctricos cerrados.
Fiabilidad y Durabilidad Ambiental
El hardware de automatización industrial exige un rendimiento constante en pisos de fábrica hostiles sujetos a variaciones térmicas y choques mecánicos. La arquitectura DX50 incorpora el cumplimiento de la categoría de sobretensión III, protegiendo las etapas de potencia internas contra las fluctuaciones de la red. Los diseños térmicos internos optimizados minimizan el estrés de los componentes durante las altas demandas de corriente pico. Esta resistencia estructural garantiza un tiempo medio prolongado entre fallas en entornos operativos continuos y de múltiples turnos.
Orientación de Selección y Opciones Alternativas
La elección del modelo de accionamiento correcto requiere evaluar los requisitos de RMS continuos, los multiplicadores de par máximo y los límites de voltaje de suministro. Para arquitecturas compactas y de menor potencia, los bastidores monofásicos de 220V ofrecen un rendimiento rentable. Para maquinaria industrial pesada, las variantes trifásicas de 380V manejan cargas más grandes de manera segura. Los equipos de ingeniería pueden consultar con Beijing Zhongping Technology para obtener un análisis de referencias cruzadas profesional, soporte de selección de piezas y acceso expedito al inventario original local.
Preguntas Frecuentes (FAQ)
1. ¿Cuáles son los plazos de entrega y las políticas de envío para pedidos urgentes?
Beijing Zhongping Technology mantiene almacenamiento local con rutas logísticas expeditas para cumplir rápidamente con las solicitudes de adquisición urgente. Los artículos de stock estándar se envían dentro de las veinticuatro horas posteriores a la confirmación del pedido.
2. ¿Qué cobertura de garantía se aplica a este hardware de automatización industrial?
El producto está respaldado por una garantía estándar del fabricante de doce meses que cubre los defectos de material y las anomalías de mano de obra de fábrica. Se pueden organizar acuerdos de servicio extendido previa revisión del proyecto.
3. ¿Qué protocolos de comunicación admiten los servoaccionamientos de la serie DX50?
Las unidades cuentan con interfaces físicas Ethernet nativas que admiten protocolos de comunicación EtherCAT estándar para redes multieje.
4. ¿Cuál es el rango de capacidad de potencia cubierto por esta serie?
La línea de productos abarca desde 0.2 kW hasta 7.5 kW, adaptándose a diversas aplicaciones industriales de pequeña y mediana potencia.
5. ¿Cómo se gestiona la gestión térmica en los diferentes bastidores de potencia?
Los bastidores de menor potencia utilizan refrigeración por convección natural, mientras que las potencias nominales más altas implementan configuraciones dedicadas de refrigeración por aire forzado.
6. ¿Son estándar las resistencias de frenado internas en todas las configuraciones de hardware?
Las resistencias de frenado internas están integradas en modelos específicos, mientras que las unidades de menor potencia requieren módulos de resistencia externos que coincidan con los límites mínimos de resistencia.
7. ¿Cuáles son las principales variaciones de voltaje de entrada disponibles?
La serie se divide en variantes monofásicas/trifásicas de 220V y variantes trifásicas de 380V para adaptarse a los estándares de la red de fábrica distintos.
8. ¿Pueden múltiples accionamientos operar en un solo bucle de red?
Sí, la arquitectura EtherCAT permite la conexión en cadena fluida de múltiples servoaccionamientos controlados a través de un controlador host maestro.
