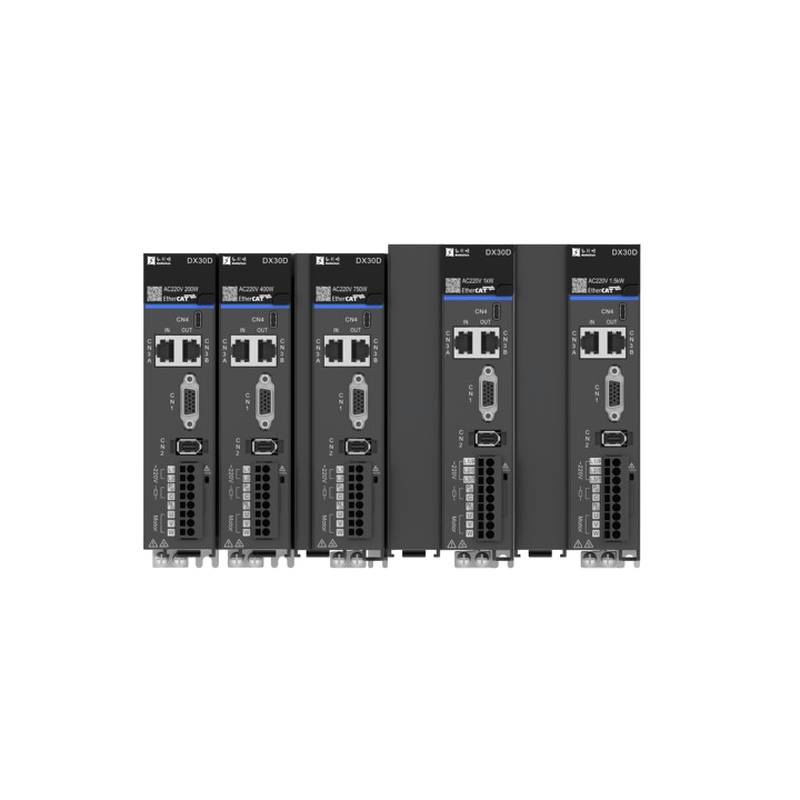

El servovriador de la serie DX30-EtherCAT ofrece sincronización de posición de alta velocidad y control de movimiento multieje preciso para la automatización industrial. Diseñado con una interfaz de comunicación Ethernet, esta unidad elimina la latencia de red en sistemas de fabricación complejos.
La maquinaria industrial suele sufrir cuellos de botella en el ancho de banda y retrasos en la comunicación al escalar la sincronización multieje. La serie DX30-EtherCAT resuelve estos desafíos integrando soporte nativo para el protocolo EtherCAT en un espacio compacto de potencia baja a media que va desde 200W hasta 1.5kW. Al funcionar con una fuente de alimentación monofásica o trifásica de 220VAC, el variador utiliza una arquitectura DSP avanzada para gestionar eficazmente las corrientes de salida continuas y máximas. Los ingenieros pueden configurar redes multieje fácilmente a través del software de la computadora superior, logrando los ciclos de control deterministas requeridos por las máquinas de ensamblaje y envasado de productos electrónicos de alta velocidad.
Especificaciones Técnicas
Nombre de la Serie: Servovariador de CA tipo bus DX30-EtherCAT
Rango de Potencia: 200W - 1.5kW
Interfaz de Comunicación: Protocolo Ethernet / EtherCAT
Voltaje de Entrada: Monofásico 200VAC - 240VAC, 50Hz / 60Hz @ Circuito Principal
Fuente de Alimentación del Circuito de Control: Extracción de energía de bus común
Corriente de Salida Continua Tipo de Bastidor A: 1.4 Arms @ 200W
Corriente de Salida Continua Tipo de Bastidor B: 2.5 Arms @ 400W
Corriente de Salida Continua Tipo de Bastidor C: 4.6 Arms @ 750W
Corriente de Salida Continua Tipo de Bastidor C (1kW): 6.9 Arms @ 1000W (Monofásico 220V)
Corriente de Salida Continua Tipo de Bastidor C (1.5kW): 9.0 Arms @ 1500W (Monofásico 220V)
Corriente de Salida Máxima: 4.2 Arms @ Modelo de 200W
Corriente de Salida Máxima: 7.5 Arms @ Modelo de 400W
Corriente de Salida Máxima: 13.34 Arms @ Modelo de 750W
Corriente de Salida Máxima: 21.0 Arms @ Modelo de 1000W
Corriente de Salida Máxima: 26.5 Arms @ Modelo de 1500W
Resistencia de Frenado Externo Mínima: 40 Ω @ Modelos de 200W - 750W
Resistencia de Frenado Externo Mínima: 20 Ω @ Modelo de 1000W
Resistencia de Frenado Externo Mínima: 15 Ω @ Modelo de 1500W
Método de Enfriamiento: Convección natural @ Modelos de 200W - 750W
Método de Enfriamiento: Enfriamiento por aire forzado @ Modelos de 1000W - 1500W
Categoría de Sobretensión: Clase III
Integración de Sistemas y Configuración de Hardware
La implementación del variador DX30-EtherCAT requiere una atención rigurosa a la conexión a tierra y al blindaje de señales para mantener la integridad de la comunicación en entornos eléctricos hostiles. Conecte el controlador maestro EtherCAT utilizando cables de par trenzado apantallado Categoría 5e o superior, asegurando que la malla del blindaje haga contacto de 360 grados con los prensaestopas de entrada del gabinete. Enrute los cables de alimentación del motor de alta tensión separados de las líneas de comunicación y del codificador de baja tensión para mitigar la interferencia electromagnética. El diseño de extracción de energía de bus común simplifica el cableado interno del gabinete, pero los ingenieros deben verificar que las resistencias de frenado externo coincidan con los umbrales de resistencia mínimos de 15 ohmios a 40 ohmios según el bastidor de potencia específico. Asegure firmemente el chasis a una placa posterior metálica conectada a tierra para optimizar la disipación térmica y suprimir las corrientes de ruido de alta frecuencia.
Fiabilidad y Durabilidad Ambiental
Los componentes de automatización industrial deben soportar una operación continua bajo cargas térmicas y mecánicas fluctuantes. La serie DX30 incorpora una sólida protección de categoría de sobretensión III, protegiendo los componentes de conmutación internos contra sobretensiones transitorias de la red. El enfriamiento natural se utiliza para los bastidores de 200W a 750W, reduciendo los puntos de falla mecánica al eliminar los ventiladores de enfriamiento, mientras que el enfriamiento por aire forzado gestiona las cargas térmicas de manera eficiente en las variantes de 1kW y 1.5kW. La carcasa del variador está diseñada para instalaciones estándar en gabinetes de control industrial, operando de manera confiable dentro de los rangos de temperatura ambiente especificados. La estricta adherencia a la selección de componentes y al diseño de protección de circuitos garantiza un alto tiempo medio entre fallas en tareas exigentes de automatización de fábricas.
Guía de Selección y Opciones Alternativas
La elección de la variante de servovariador correcta depende en gran medida de los requisitos de par continuo y la adaptación de la inercia del motor de la aplicación de destino. Para tareas de posicionamiento de alta frecuencia y servicio ligero, las unidades monofásicas de 200W y 400W proporcionan una respuesta dinámica rápida. Al actualizar o configurar sistemas multieje complejos, los ingenieros pueden aprovechar la logística regional y los recursos técnicos de Beijing Zhongping Technology para obtener coincidencias exactas de modelos y accesorios compatibles. Beijing Zhongping Technology ofrece soporte profesional de selección de referencias cruzadas y disponibilidad de inventario localizado para agilizar la integración de equipos y minimizar el tiempo de inactividad.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el protocolo de comunicación primario compatible con la serie DX30?
El variador admite de forma nativa el protocolo de comunicación EtherCAT a través de una interfaz Ethernet para redes multieje de alta velocidad.
2. ¿Cuál es el rango de salida de potencia disponible para estos servovariadores de CA?
La serie cubre un rango de potencia de 200W a 1.5kW utilizando fuentes de alimentación monofásicas o trifásicas de 220VAC.
3. ¿Se incluyen resistencias de frenado internas como equipo estándar?
No, las resistencias de frenado internas no son estándar; el sistema admite resistencias de frenado externas con valores de resistencia mínimos que varían de 15 ohmios a 40 ohmios según el modelo.
4. ¿Cómo se alimenta el circuito de control en esta arquitectura de variador?
El circuito de control utiliza un método de extracción de energía de bus común derivado directamente de la entrada de energía del circuito principal.
5. ¿Qué métodos de enfriamiento se implementan en los diferentes bastidores de potencia?
Las unidades de 200W a 750W dependen del enfriamiento por convección natural, mientras que las variantes de 1kW y 1.5kW utilizan enfriamiento por aire forzado integrado.
6. ¿Se pueden sincronizar múltiples variadores utilizando esta arquitectura de comunicación?
Sí, vincular la interfaz de bus EtherCAT con un controlador host superior permite una operación síncrona precisa en múltiples ejes.
7. ¿Cuál es la clasificación de categoría de sobretensión para el hardware DX30?
El variador está construido para cumplir con los estándares de categoría de sobretensión III para la seguridad de la distribución eléctrica industrial.
8. ¿Cómo pueden los ingenieros verificar la compatibilidad con las capacidades de motores existentes?
Los ingenieros deben hacer referencia cruzada a las clasificaciones máximas de capacidad del motor aplicables, que van desde 200W hasta 1800W según el bastidor del variador.
