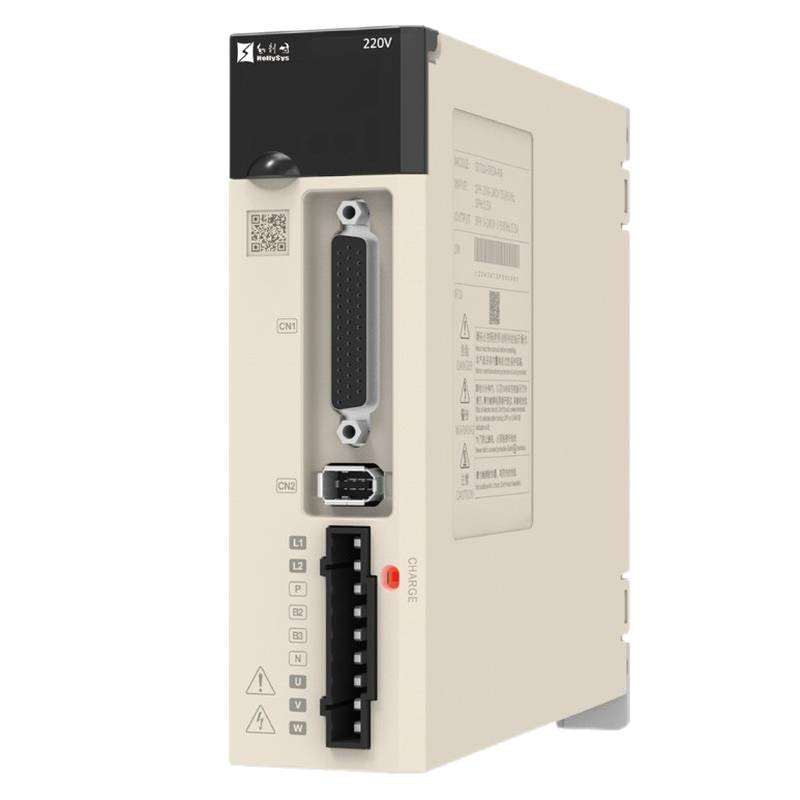

El variador de velocidad de motor servo sin escobillas HollySys HS Q71 ofrece una respuesta de alta frecuencia y eficiencia térmica compacta para tareas de automatización exigentes. Equipado con identificación avanzada de inercia de carga, esta unidad optimiza el seguimiento de trayectorias y estabiliza el movimiento mecánico a baja velocidad. Los profesionales de la automatización industrial pueden adquirir este componente confiable a través de 北京众平科技股份有限公司 (Beijing Zhongping Technology), lo que garantiza una integración local optimizada.
La maquinaria automatizada moderna exige sistemas de accionamiento capaces de mantener bucles de control de submilisegundos mientras manejan variaciones repentinas de carga sin resonancia mecánica ni sobrecarga térmica. El variador de velocidad de motor servo sin escobillas HollySys HS Q71 satisface estos requisitos de alto rendimiento a través de una arquitectura de hardware que cuenta con una frecuencia de respuesta de 3.0 kHz. Al integrar la observación de velocidad en tiempo real y algoritmos de identificación automática de inercia de carga, la unidad ajusta dinámicamente sus ganancias PID internas para compensar las cargas mecánicas cambiantes durante movimientos multi-eje agresivos. Las interfaces de bus de campo de alta velocidad como EtherCAT, CANopen y RS-485 garantizan una sincronización multi-eje determinista, mientras que el soporte nativo para codificadores absolutos de 17 y 23 bits ofrece una resolución de retroalimentación de posicionamiento excepcional. Además, la ingeniería estructural optimizada reduce el espacio ocupado de modelos seleccionados como el 5R5 hasta en un 30% en comparación con las generaciones anteriores, encajando sin esfuerzo en gabinetes de control con espacio limitado.
Especificaciones Técnicas
Serie de Productos: HollySys HS Q71 Variable Speed Drive
Frecuencia de Respuesta: 3.0 kHz @ Current Loop
Compatibilidad de Codificador: Codificadores absolutos de 17 bits y 23 bits @ Digital Feedback
Protocolos de Comunicación: EtherCAT, CANopen, RS-485 @ Fieldbus Layer
HSD-Q71-1R8A Voltaje de Entrada: Monofásico 220 VAC @ 50/60 Hz
HSD-Q71-1R8A Corriente Nominal: 1.8 A @ Continuous Load
HSD-Q71-1R8A Corriente de Pico: 6.3 A @ Instantaneous Acceleration
HSD-Q71-3R3A Voltaje de Entrada: Monofásico 220 VAC @ 50/60 Hz
HSD-Q71-3R3A Corriente Nominal: 3.3 A @ Continuous Load
HSD-Q71-3R3A Corriente de Pico: 11.6 A @ Instantaneous Acceleration
HSD-Q71-5R5A Voltaje de Entrada: Monofásico / Trifásico 220 VAC @ 50/60 Hz
HSD-Q71-5R5A Corriente Nominal: 5.5 A @ Continuous Load
HSD-Q71-5R5A Corriente de Pico: 16.5 A @ Instantaneous Acceleration
HSD-Q71-7R6A Voltaje de Entrada: Monofásico / Trifásico 220 VAC @ 50/60 Hz
HSD-Q71-7R6A Corriente Nominal: 7.6 A @ Continuous Load
HSD-Q71-7R6A Corriente de Pico: 22.8 A @ Instantaneous Acceleration
HSD-Q71-9R5A Voltaje de Entrada: Trifásico 220 VAC @ 50/60 Hz
HSD-Q71-9R5A Corriente Nominal: 9.5 A @ Continuous Load
HSD-Q71-9R5A Corriente de Pico: 23.8 A @ Instantaneous Acceleration
HSD-Q71-3R8D Voltaje de Entrada: Trifásico 400 VAC @ 50/60 Hz
HSD-Q71-3R8D Corriente Nominal: 3.8 A @ Continuous Load
HSD-Q71-3R8D Corriente de Pico: 11.4 A @ Instantaneous Acceleration
Interfaz de Programación: Puerto USB @ PC Software Connection
Integración de Sistemas y Configuración de Hardware
La instalación física adecuada del variador de velocidad requiere un estricto cumplimiento de las directrices de blindaje y conexión a tierra para mitigar la interferencia electromagnética de alta frecuencia en entornos industriales. Enrute los cables de alimentación del motor utilizando conductores de cobre de par trenzado con doble blindaje, asegurando que la malla exterior realice una unión de baja impedancia de 360 grados al subpanel conductor utilizando abrazaderas de cable EMC. Separe las líneas de señales digitales y de codificador de bajo voltaje de los cables de alimentación de alta corriente a una distancia mínima de 200 mm para evitar la diafonía y señales de retroalimentación espurias. Conecte la tierra del sistema a una barra colectora de cobre dedicada de baja resistencia, manteniendo una disposición de tierra en configuración en estrella para eliminar los bucles de tierra entre el controlador, el chasis del variador y el marco del motor. Conecte el cableado de la red industrial a través de conectores RJ45 blindados para enlaces EtherCAT, verificando que la topología de red siga las longitudes máximas de segmento recomendadas de 100 metros entre nodos.
Confiabilidad y Durabilidad Ambiental
Diseñado para operación continua en entornos industriales rigurosos, la unidad incorpora estrategias de gestión térmica que disipan eficazmente el calor interno sin necesidad de mantenimiento de filtros externos. La carcasa del variador está construida con materiales resistentes calificados para temperaturas ambientales de operación entre 0°C y 55°C, con una tolerancia de humedad relativa de hasta el 90% sin condensación. Las placas de circuitos impresos internas reciben protección de revestimiento conformado contra polvo conductor, neblinas químicas y la infiltración de vapores corrosivos. El monitoreo térmico activo protege los transistores de conmutación de energía contra fallas por exceso de temperatura durante cargas cíclicas pesadas. El tiempo medio entre fallas supera las 100,000 horas de servicio operativo continuo cuando se mantiene dentro de los umbrales ambientales especificados.
Guía de Selección y Opciones Alternativas
La selección del modelo de variador de velocidad adecuado requiere una evaluación cuidadosa de las demandas de par continuo, los requisitos de aceleración máxima y los voltajes de alimentación de entrada. Para entradas monofásicas de 220 VAC en bastidores de máquinas compactos, los modelos HSD-Q71-1R8A y HSD-Q71-3R3A proporcionan una densidad de potencia óptima. Las aplicaciones que requieren transitorios de par más pesados pueden aprovechar unidades como HSD-Q71-7R6A o HSD-Q71-9R5A, mientras que la maquinaria industrial de 400 VAC se beneficia directamente de la variante HSD-Q71-3R8D. Los equipos técnicos que buscan validación de referencia cruzada, dimensionamiento alternativo o disponibilidad inmediata de stock local pueden consultar con 北京众平科技股份有限公司 (Beijing Zhongping Technology) para obtener soporte de ingeniería especializado.
Preguntas Frecuentes (FAQ)
1. ¿Cuáles son los plazos de entrega estándar y los cronogramas de entrega para pedidos de stock de este servoaccionamiento?
Las configuraciones estándar se mantienen en el inventario regional, lo que permite cumplir con los pedidos y realizar el envío dentro de 2 a 3 días hábiles posteriores a la confirmación del pago.
2. ¿Qué cobertura de garantía comercial se aplica a este componente de automatización industrial?
Cada unidad está respaldada por una garantía integral del fabricante de 12 meses que cubre defectos de material y mal funcionamiento del hardware interno a partir de la fecha de compra.
3. ¿Cómo beneficia la frecuencia de respuesta de 3.0 kHz a los bucles de control de movimiento de alta velocidad?
Un mayor ancho de banda de respuesta acorta el tiempo de establecimiento del bucle de corriente, lo que permite una corrección más rápida de los errores de seguimiento y un rendimiento de contorneo más nítido durante la interpolación multi-eje compleja.
4. ¿Qué protocolos de comunicación son compatibles de forma nativa con este hardware de accionamiento?
La unidad admite de forma nativa estándares de bus de campo industrial de alta velocidad, incluidos EtherCAT, CANopen y comunicación serie RS-485.
5. ¿Puede este variador conectarse con codificadores absolutos de alta resolución?
Sí, la placa de control es totalmente compatible con dispositivos de retroalimentación de codificador absoluto de 17 bits y 23 bits para una precisión de posición exacta.
6. ¿Qué interfaz de software se utiliza para la configuración y el ajuste de parámetros?
La puesta en marcha y los ajustes de parámetros se realizan a través de una conexión USB dedicada que vincula el variador directamente a una PC host que ejecuta la utilidad de configuración del fabricante.
7. ¿Cómo opera la función de identificación de inercia de carga interna?
El firmware ejecuta señales de excitación de prueba automatizadas a través del eje del motor para calcular la resonancia del sistema mecánico y la inercia reflejada total, actualizando automáticamente los parámetros de control internos.
8. ¿Qué opciones de entrada eléctrica están disponibles en toda la línea de modelos?
La serie admite entradas monofásicas de 220 VAC, monofásicas/trifásicas de 220 VAC y trifásicas de 400 VAC según el nivel de potencia específico seleccionado.
9. ¿Existen reducciones en las dimensiones físicas en comparación con las generaciones anteriores de variadores?
La reestructuración del hardware ha reducido el volumen físico de unidades específicas, como la variante del modelo 5R5, hasta en un 30%.
10. ¿Qué pasos de mantenimiento preventivo se recomiendan para la confiabilidad operativa a largo plazo?
El mantenimiento de rutina implica inspeccionar anualmente los valores de torque de los tornillos de los terminales, verificar las rutas de flujo de aire de refrigeración y garantizar que las abrazaderas de conexión a tierra del blindaje del cable permanezcan apretadas y libres de oxidación.
