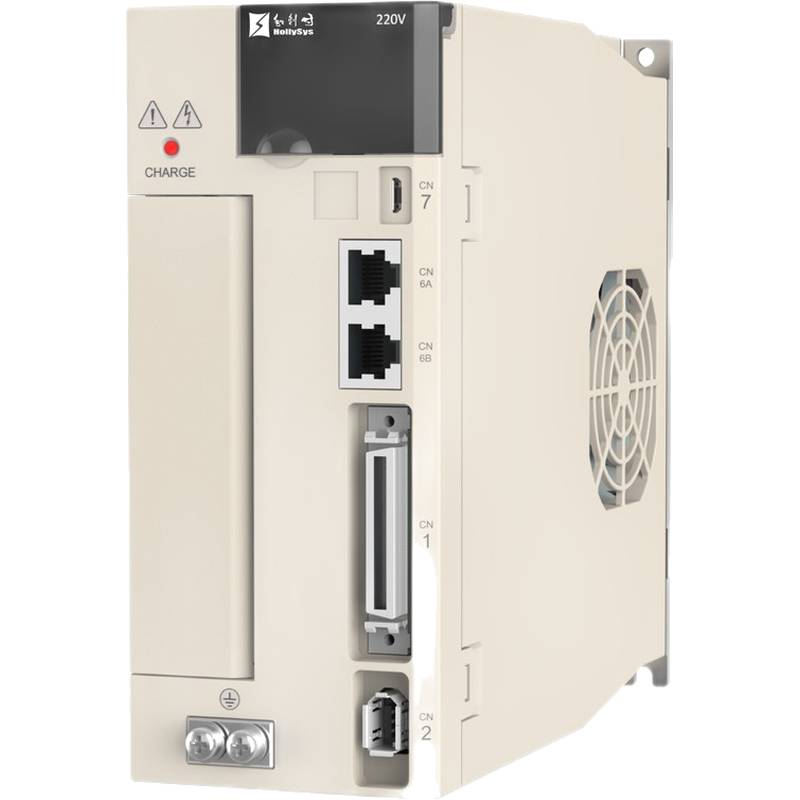

El motor controlador de servo HollySys HS Q70 cuenta con una frecuencia de respuesta ultra alta de 3.0 kHz, lo que ofrece un seguimiento dinámico rápido y una estabilidad superior para aplicaciones industriales de alta velocidad. Diseñado con codificadores avanzados de alta resolución de 23 bits, observación de velocidad y algoritmos de identificación de inercia de carga, este accionamiento garantiza un control de movimiento preciso y elimina las ondulaciones de procesamiento a baja velocidad. Compatible con buses de comunicación industrial robustos que incluyen EtherCAT, PROFINET, RS-485 y CANopen, el HS Q70 proporciona una integración de sistema perfecta y una escalabilidad de automatización versátil.
Los fabricantes de maquinaria industrial a menudo se enfrentan a severas limitaciones de ancho de banda, retraso de movimiento y errores de seguimiento de trayectoria durante operaciones coordinadas multieje de alta velocidad. El motor controlador HollySys HS Q70 resuelve estos cuellos de botella de ingeniería al integrar una frecuencia de respuesta de bucle de velocidad de 3.0 kHz junto con una supresión avanzada de vibraciones de frecuencia media y algoritmos de control robustos. Al utilizar técnicas de identificación de inercia de carga en tiempo real y observación de velocidad, el accionamiento se adapta continuamente a las variaciones de carga mecánica, minimizando el tiempo de establecimiento y mejorando la precisión del contorno. La flexibilidad de comunicación se logra a través de protocolos industriales de alta velocidad como EtherCAT y PROFINET, lo que permite la transmisión de datos determinista en redes complejas de automatización de fábricas. Además, características como el perfilado de levas electrónicas, la sincronización de pórtico y la sintonización automática inteligente permiten a los ingenieros mecánicos lograr un rendimiento cinemático óptimo sin la carga de trabajo de la sintonización manual.
Especificaciones Técnicas
Serie de Productos: Motor Controlador de Servo HS Q70 @ Condiciones de Operación Estándar
Modelo HSD-Q70-1R8A: Entrada Monofásica 220 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-1R8A: 1.8 A @ 220 VAC
Corriente Instantánea del Modelo HSD-Q70-1R8A: 6.3 A @ 220 VAC
Tamaño de Bastidor del Modelo HSD-Q70-1R8A: TAMAÑO A @ Carcasa Mecánica
Modelo HSD-Q70-3R3A: Entrada Monofásica 220 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-3R3A: 3.3 A @ 220 VAC
Corriente Instantánea del Modelo HSD-Q70-3R3A: 11.6 A @ 220 VAC
Tamaño de Bastidor del Modelo HSD-Q70-3R3A: TAMAÑO A @ Carcasa Mecánica
Modelo HSD-Q70-5R5A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-5R5A: 5.5 A @ 220 VAC
Corriente Instantánea del Modelo HSD-Q70-5R5A: 16.5 A @ 220 VAC
Tamaño de Bastidor del Modelo HSD-Q70-5R5A: TAMAÑO B @ Carcasa Mecánica
Modelo HSD-Q70-7R6A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-7R6A: 7.6 A @ 220 VAC
Corriente Instantánea del Modelo HSD-Q70-7R6A: 22.8 A @ 220 VAC
Tamaño de Bastidor del Modelo HSD-Q70-7R6A: TAMAÑO B @ Carcasa Mecánica
Modelo HSD-Q70-9R5A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-9R5A: 9.5 A @ 220 VAC
Corriente Instantánea del Modelo HSD-Q70-9R5A: 23.8 A @ 220 VAC
Tamaño de Bastidor del Modelo HSD-Q70-9R5A: TAMAÑO B @ Carcasa Mecánica
Modelo HSD-Q70-120A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-120A: 12.0 A @ 220 VAC
Corriente Instantánea del Modelo HSD-Q70-120A: 36.0 A @ 220 VAC
Tamaño de Bastidor del Modelo HSD-Q70-120A: TAMAÑO C @ Carcasa Mecánica
Modelo HSD-Q70-160A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-160A: 16.0 A @ 220 VAC
Corriente Instantánea del Modelo HSD-Q70-160A: 40.0 A @ 220 VAC
Tamaño de Bastidor del Modelo HSD-Q70-160A: TAMAÑO C @ Carcasa Mecánica
Modelo HSD-Q70-3R8D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-3R8D: 3.8 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-3R8D: 11.4 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-3R8D: TAMAÑO B @ Carcasa Mecánica
Modelo HSD-Q70-6ROD: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-6ROD: 6.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-6ROD: 18.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-6ROD: TAMAÑO C @ Carcasa Mecánica
Modelo HSD-Q70-8R4D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-8R4D: 8.4 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-8R4D: 25.2 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-8R4D: TAMAÑO C @ Carcasa Mecánica
Modelo HSD-Q70-110D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-110D: 11.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-110D: 27.5 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-110D: TAMAÑO C @ Carcasa Mecánica
Modelo HSD-Q70-170D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-170D: 17.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-170D: 42.5 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-170D: TAMAÑO D @ Carcasa Mecánica
Modelo HSD-Q70-240D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-240D: 24.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-240D: 60.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-240D: TAMAÑO D @ Carcasa Mecánica
Modelo HSD-Q70-300D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-300D: 30.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-300D: 70.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-300D: TAMAÑO D @ Carcasa Mecánica
Modelo HSD-Q70-400D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-400D: 40.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-400D: 80.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-400D: TAMAÑO E @ Carcasa Mecánica
Modelo HSD-Q70-500D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-500D: 50.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-500D: 115.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-500D: TAMAÑO F @ Carcasa Mecánica
Modelo HSD-Q70-600D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-600D: 60.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-600D: 120.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-600D: TAMAÑO F @ Carcasa Mecánica
Modelo HSD-Q70-700D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-700D: 70.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-700D: 140.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-700D: TAMAÑO G @ Carcasa Mecánica
Modelo HSD-Q70-800D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-800D: 80.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-800D: 160.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-800D: TAMAÑO G @ Carcasa Mecánica
Modelo HSD-Q70-121D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-121D: 120.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-121D: 240.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-121D: TAMAÑO G @ Carcasa Mecánica
Modelo HSD-Q70-171D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-171D: 170.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-171D: 340.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-171D: TAMAÑO H @ Carcasa Mecánica
Modelo HSD-Q70-221D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-221D: 220.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-221D: 440.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-221D: TAMAÑO I @ Carcasa Mecánica
Modelo HSD-Q70-321D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-321D: 320.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-321D: 640.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-321D: TAMAÑO J @ Carcasa Mecánica
Modelo HSD-Q70-421D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-421D: 420.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-421D: 840.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-421D: TAMAÑO H @ Carcasa Mecánica
Modelo HSD-Q70-521D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corriente Nominal del Modelo HSD-Q70-521D: 520.0 A @ 400 VAC
Corriente Instantánea del Modelo HSD-Q70-521D: 1,040.0 A @ 400 VAC
Tamaño de Bastidor del Modelo HSD-Q70-521D: TAMAÑO F @ Carcasa Mecánica
Frecuencia de Respuesta: 3.0 kHz @ Bucle de Velocidad
Resolución del Codificador: 23 bits @ Retroalimentación Absoluta
Protocolos de Comunicación: EtherCAT, PROFINET, RS-485, CANopen @ Interfaz de Bus
Puerto de Depuración: USB @ Conexión de PC
Integración del Sistema y Configuración de Hardware
La instalación física adecuada del motor controlador de servo HS Q70 requiere una atención rigurosa al cableado físico, el blindaje y la puesta a tierra para garantizar la compatibilidad electromagnética en entornos industriales. Los cables de señal conectados a la interfaz del codificador de 23 bits deben utilizar conductores blindados de par trenzado, con las mallas de blindaje terminadas a 360 grados en la carcasa trasera del conector metálico o en la placa de puesta a tierra del chasis. Las líneas de alimentación que suministran 220 VAC monofásica o 220 VAC/400 VAC trifásica deben estar físicamente separadas de las líneas de comunicación de baja tensión para evitar el acoplamiento inductivo y la diafonía. Los puntos de puesta a tierra deben seguir una configuración en estrella conectada a una barra colectora de tierra dedicada de baja impedancia para eliminar los bucles de tierra y mitigar el ruido de modo común de alta frecuencia generado por la conmutación de modulación por ancho de pulso de alta velocidad.
Fiabilidad y Durabilidad Ambiental
Diseñada para operación continua en entornos industriales severos, la serie HS Q70 incorpora arquitecturas robustas de gestión térmica y protecciones a nivel de componente. Las configuraciones de protección de los gabinetes varían en las clases de tamaño mecánico desde el Tamaño A hasta el Tamaño L, lo que requiere una ventilación adecuada del gabinete o refrigeración forzada por aire filtrado para mantener las temperaturas ambiente de operación por debajo de los 55 °C. Las placas de circuitos impresos internos cuentan con capas de revestimiento conformal para resistir la humedad ambiental, el polvo conductor y los vapores químicos corrosivos que se encuentran frecuentemente en los entornos de corte y procesamiento de metales. El tiempo medio entre fallas (MTBF) se optimiza mediante la selección de semiconductores de alto grado, la integración de condensadores de estado sólido y rutinas avanzadas de monitoreo de sobrecarga térmica que protegen las etapas de potencia de salida contra condiciones de sobrecorriente y cortocircuito.
Guía de Selección y Opciones Alternativas
Seleccionar la variante de accionamiento adecuada requiere hacer coincidir los requisitos de corriente continua y pico de la aplicación con las clasificaciones eléctricas nominales especificadas en la línea de modelos. Para sistemas monofásicos compactos que requieren una aceleración rápida, modelos como el HSD-Q70-1R8A o el HSD-Q70-3R3A proporcionan un rendimiento óptimo. En entornos industriales pesados que requieren un mayor rendimiento de potencia, las variantes trifásicas de 400 VAC que escalan hasta el HSD-Q70-521D ofrecen la capacidad de par necesaria. Beijing Zhongping Technology ofrece consultas de ingeniería integrales, disponibilidad de stock local y soporte profesional de selección de referencias cruzadas para ayudar a los integradores de sistemas a identificar las configuraciones exactas coincidentes para modernizaciones de automatización específicas y nuevas implementaciones.
Preguntas Frecuentes (FAQ)
1. ¿Cuáles son los tiempos de entrega típicos y la logística de envío para pedir el motor controlador de servo HS Q70 a través de su red de distribución?
Beijing Zhongping Technology mantiene amplias reservas en almacenes regionales para las variantes de modelos principales, lo que permite un envío estándar en un plazo de 24 a 48 horas para artículos en stock, mientras que las unidades de alta potencia configuradas en fábrica requieren tiempos de entrega estándar.
2. ¿Qué cobertura de garantía y procedimientos de RMA se aplican a las unidades compradas en los canales de distribución regional?
Todas las unidades de hardware suministradas incluyen una garantía comercial y técnica integral de 12 meses que cubre los defectos de fabricación, respaldada por protocolos estandarizados de autorización de devolución de mercancía y evaluación de ingeniería dedicada.
3. ¿Cómo afecta la frecuencia de respuesta de 3.0 kHz al seguimiento de trayectoria en el control de movimiento multieje?
Un ancho de banda de bucle de velocidad de 3.0 kHz reduce significativamente el retraso de fase y el error de seguimiento de comandos durante la interpolación multieje agresiva, lo que resulta en un paso por curva más nítido y una mayor precisión de contorneado en maquinaria CNC de alta velocidad.
4. ¿Qué buses de comunicación son compatibles de forma nativa con la arquitectura HS Q70?
La plataforma admite de forma nativa buses de campo industriales de alta velocidad que incluyen EtherCAT, PROFINET, CANopen y RS-485, lo que facilita una integración flexible en ecosistemas heterogéneos de PLC y controladores de movimiento.
5. ¿Qué protocolos de retroalimentación de codificador son compatibles con la entrada de alta resolución de 23 bits?
El accionamiento se adapta a protocolos de codificador absoluto de alta resolución, proporcionando una retroalimentación angular fina que elimina el engranaje (cogging) a baja velocidad y garantiza una estabilidad excepcional durante las operaciones de microalimentación.
6. ¿Se puede configurar y sintonizar el accionamiento mediante una conexión directa de PC?
Sí, el hardware incluye un puerto de comunicación USB dedicado que se conecta directamente con el software de puesta en marcha del fabricante para respaldo de parámetros, diagnósticos de osciloscopio en tiempo real y ejecución de sintonización automática.
7. ¿Cuáles son las diferencias principales entre los modelos monofásicos de 220 VAC y los modelos trifásicos de 400 VAC?
Los modelos monofásicos de 220 VAC están dirigidos a maquinaria compacta de potencia baja a media, mientras que las variantes trifásicas de 400 VAC están diseñadas para redes de energía industrial pesada que accionan cargas de alta inercia y servomotores a gran escala.
8. ¿Qué pasos de mantenimiento preventivo se recomiendan para garantizar una larga vida útil operativa?
Los operadores deben inspeccionar periódicamente la rotación del ventilador de refrigeración, limpiar los filtros de entrada de aire del gabinete, verificar el apriete de las conexiones de los tornillos de los terminales de potencia y monitorear los registros de diagnóstico internos en busca de anomalías térmicas.
