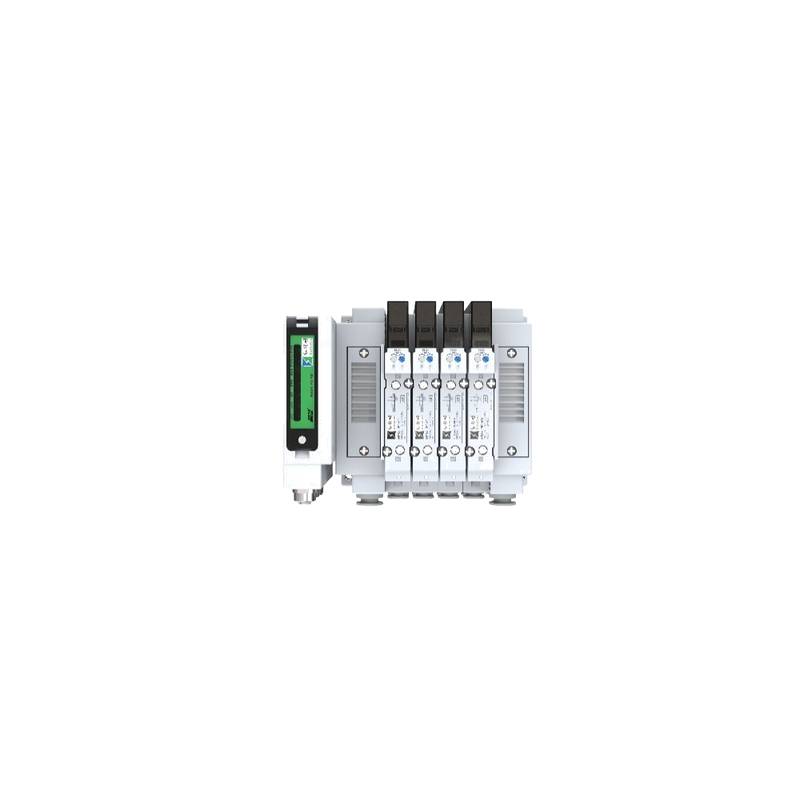

La isla de válvulas neumáticas HollySys HSSV con módulos de E/S remotas Profinet ofrece control neumático modular para maquinaria automatizada. Este sistema minimiza la complejidad del cableado al tiempo que garantiza comunicaciones de campo estables.
La automatización industrial moderna exige una alta integración y un intercambio de datos fiable en maquinaria compleja. Las configuraciones de cableado neumático discreto tradicional a menudo generan altos costes de mantenimiento y retrasos en la resolución de problemas en matrices neumáticas multieje. La serie HSSV aborda estos cuellos de botella combinando la comunicación de bus descentralizada con la integración de válvulas de alta densidad. Los ingenieros pueden implementar esta arquitectura para optimizar el diseño del armario y reducir el espacio de instalación. El sistema procesa las señales de comando rápidamente a través de acopladores de bus de campo, minimizando la latencia de comando a actuación en nodos neumáticos distribuidos.
Especificaciones técnicas
Distancia de comunicación: 100 m @ Profinet
Fuente de alimentación del adaptador: 24 VDC @ 2.2 A
Fuente de alimentación de la electroválvula: 24 VDC @ 2 A
Fluctuación de voltaje admisible: ± 10% @ Tensión nominal
Grado de protección de ingreso: IP67 @ Operación estándar
Estado de salida por error de comunicación: HOLD/OFF/SUB @ Pérdida de señal
Máx. bytes de entrada/salida: 5/4 @ Protocolo Profinet
Puntos de salida integrados en el adaptador: 32 @ Forma NPN
Protección de energía: Cortocircuito y polaridad inversa @ 24 VDC
Medio de trabajo: Aire comprimido filtrado de 5 μm @ Entorno limpio
Tipo de conexión neumática: Montaje en subbase de 5 puertos @ Ensamblaje de colector
Tipo de conexión eléctrica: Conector macho de 4 pines @ Conexión rápida
Tipo de piloto: Piloto interno @ Presión del sistema
Valor Cv P a A/B: 0.42 @ Cálculo de caudal
Valor Cv A a R/B a S: 0.48 @ Cálculo de escape
Tensión nominal de la bobina: 24 VDC @ Operación nominal
Tensión de funcionamiento admisible: ± 10% @ 24 VDC
Consumo de energía: 0.6 W @ Bobina simple
Rango de presión de funcionamiento: 0.15 - 0.7 MPa @ Suministro de aire comprimido
Anulación manual: Tipo destornillador con bloqueo de presionar y girar @ Mantenimiento
Frecuencia máxima de funcionamiento: 5 HZ @ Ciclos continuos
Lubricación: No requerida @ Operación sin aceite
Método de montaje: Conexión por tornillo M3 @ Cuerpo del colector principal
Temperatura de funcionamiento: -10 - +60 °C @ Entorno industrial
Integración del sistema y configuración de hardware
La implementación del sistema HSSV implica conectar el suministro neumático principal y las líneas de bus a los adaptadores de terminales. El módulo se basa en conectores macho estándar de 4 pines para las conexiones eléctricas y utiliza una configuración optimizada de 1 línea de alimentación y 2 líneas de comunicación. Esta disposición reduce el desorden físico dentro del armario de control. Se deben utilizar cables de par trenzado apantallado para la comunicación Profinet con el fin de mantener la integridad de la señal en entornos con alta EMI. Una correcta puesta a tierra del carril DIN y de la carcasa elimina los bucles de masa y protege los circuitos lógicos internos de los picos de voltaje transitorios.
Fiabilidad y durabilidad ambiental
El hardware cuenta con una clasificación IP67, que protege los componentes internos contra la entrada de polvo y la inmersión temporal en agua. Los silenciadores integrados y los conectores de tubo de ajuste a presión simplifican el montaje neumático al tiempo que evitan fugas durante operaciones de alto ciclo. Los diagnósticos internos avanzados supervisan los cortocircuitos de las bobinas, los circuitos abiertos y las condiciones de subtensión y sobretensión. Las bobinas solenoides de baja potencia consumen solo 0.6 W, lo que reduce la acumulación térmica en espacios cerrados. Estas medidas de ingeniería extienden la vida útil operativa de las válvulas hasta 80,000,000 de ciclos en condiciones nominales.
Guía de selección y opciones alternativas
La selección de la configuración correcta de la isla de válvulas requiere evaluar el caudal requerido, el recuento de puntos de E/S y el protocolo de comunicación. Beijing Zhongping Technology mantiene stock local de la serie HSSV y ofrece soporte técnico para la selección de referencias cruzadas y la configuración del sistema. Los ingenieros pueden ampliar el colector añadiendo o retirando válvulas individuales mediante un diseño de inserción inferior sin modificar el cableado externo. Para aplicaciones que requieren diferentes topologías de red, se pueden integrar módulos alternativos como la variante EtherCAT de forma fluida en la infraestructura neumática existente.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo de entrega típico para pedidos desde Beijing Zhongping Technology?
Las configuraciones estándar están disponibles en el inventario local para su envío inmediato, mientras que los ensamblajes de colectores personalizados suelen enviarse en un plazo de 3 a 5 días laborables.
2. ¿Qué cobertura de garantía se aplica a estos módulos de isla de válvulas?
El producto está respaldado por una garantía completa del fabricante de 12 meses que cubre los defectos de materiales y las anomalías de fabricación en fábrica.
3. ¿Se pueden reemplazar válvulas individuales sin desmontar todo el colector?
Sí. El diseño de válvula de inserción inferior permite a los técnicos añadir, retirar o reemplazar electroválvulas individuales sin alterar el cableado principal ni las líneas neumáticas principales.
4. ¿Qué funciones de diagnóstico están integradas en el módulo?
El sistema admite ocho funciones de diagnóstico, que incluyen la detección de cortocircuitos en la bobina, control de rotura de cables, alertas de error de comunicación y estadísticas de vida útil en ciclos.
5. ¿Cómo beneficia el bajo consumo de energía al diseño del sistema?
Cada bobina funciona a 0.6 W, lo que reduce la emisión térmica y permite que las fuentes de alimentación funcionen a capacidades más bajas sin correr el riesgo de problemas de caída de tensión en tiradas de cables largas.
6. ¿Cuál es el nivel de filtración requerido para el suministro de aire comprimido?
El sistema requiere aire comprimido filtrado a 5 μm para evitar la contaminación por partículas y garantizar un movimiento suave del carrete dentro de las válvulas neumáticas.
7. ¿Es necesaria la lubricación externa para las válvulas neumáticas?
No. Los componentes internos vienen prelubricados y están diseñados para funcionar sin necesidad de mantenimiento con aire comprimido seco o no lubricado.
8. ¿Qué protocolos de comunicación son compatibles con la serie HSSV?
La serie de adaptadores admite múltiples protocolos industriales, incluidos PROFINET y EtherCAT, adaptándose a diversos entornos de redes de automatización.
9. ¿Cómo se protege el colector contra errores de cableado eléctrico?
El sistema integra protección contra cortocircuitos y protección contra inversión de polaridad tanto en las interfaces de alimentación como de señal para evitar daños en el hardware durante errores de instalación.
10. ¿Cuál es la frecuencia máxima de funcionamiento de las electroválvulas?
Las válvulas admiten una frecuencia máxima de funcionamiento de 5 Hz, lo que las hace adecuadas para tareas de clasificación de alta velocidad y accionamiento repetitivo.
