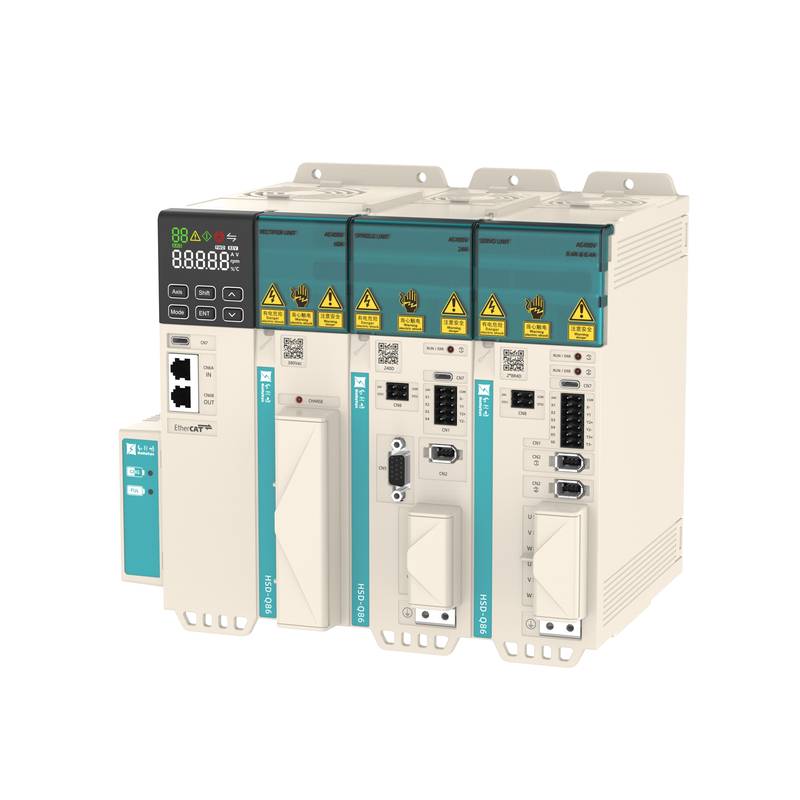

La plataforma multieje de servoaccionamiento HollySys HS Q86 diseñada para la automatización industrial avanzada ofrece control de motores de alta densidad a través de una arquitectura de bus de CC compartido. Este sistema optimiza el espacio del armario y la distribución de energía para maquinaria de alta velocidad.
Los sistemas de automatización multieje industriales exigen una alta respuesta dinámica y una gestión de energía resiliente para evitar la estrangulación térmica y el tiempo de inactividad de la producción. La serie HS Q86 utiliza chips de procesamiento compartido de doble eje y un bus de campo industrial de alta velocidad de 100 Mbps para sincronizar perfiles de movimiento a través de conexiones mecánicas complejas. Con una robusta topología de bus de CC común, el variador captura la energía de frenado regenerativo internamente, reduciendo el consumo total de energía en configuraciones multieje como máquinas CNC y robots de recogida y colocación de alta velocidad. Los ensambladores de paneles se benefician de una alta densidad de potencia y topologías de cableado en cadena simplificadas, que minimizan el espacio de instalación dentro de envolventes de control estrechos.
Especificaciones Técnicas
Serie: Plataforma de Servo Multieje HS-Q86
Model: HSD-Q86-3R8D
Tensión de Entrada Nominal: Trifásica 380 VAC @ 50 Hz / 60 Hz
Corriente de Salida Nominal: 3.8 A @ 40°C Ambiente
Corriente de Salida de Pico: 11.4 A @ Sobrecarga de 3 Segundos
Model: HSD-Q86-6ROD
Tensión de Entrada Nominal: Trifásica 380 VAC @ 50 Hz / 60 Hz
Corriente de Salida Nominal: 6.0 A @ 40°C Ambiente
Corriente de Salida de Pico: 18.0 A @ Sobrecarga de 3 Segundos
Model: HSD-Q86-8R4D
Tensión de Entrada Nominal: Trifásica 380 VAC @ 50 Hz / 60 Hz
Corriente de Salida Nominal: 8.4 A @ 40°C Ambiente
Corriente de Salida de Pico: 25.2 A @ Sobrecarga de 3 Segundos
Model: HSD-Q86-110D
Tensión de Entrada Nominal: Trifásica 380 VAC @ 50 Hz / 60 Hz
Corriente de Salida Nominal: 11.0 A @ 40°C Ambiente
Corriente de Salida de Pico: 27.5 A @ Sobrecarga de 3 Segundos
Model: HSD-Q86-170D
Tensión de Entrada Nominal: Trifásica 380 VAC @ 50 Hz / 60 Hz
Corriente de Salida Nominal: 17.0 A @ 40°C Ambiente
Corriente de Salida de Pico: 42.5 A @ Sobrecarga de 3 Segundos
Model: HSD-Q86-240D
Tensión de Entrada Nominal: Trifásica 380 VAC @ 50 Hz / 60 Hz
Corriente de Salida Nominal: 24.0 A @ 40°C Ambiente
Corriente de Salida de Pico: 60.0 A @ 40°C Ambiente
Comunicación de Bus: Bus Industrial de Alta Velocidad de 100 Mbps @ Sincronización en Tiempo Real
Batería del Codificador: Celda Interna Recargable @ Operación Sin Mantenimiento
Integración del Sistema y Configuración de Hardware
Las prácticas adecuadas de cableado y puesta a tierra son fundamentales para mantener la integridad de la señal dentro de entornos de conmutación de alta frecuencia. Se deben utilizar cables de pares trenzados apantallados para todas las conexiones de alimentación del motor y de retroalimentación del codificador para mitigar la interferencia electromagnética. Los terminales de bus de CC común requieren barras colectoras de cobre de baja impedancia dimensionadas para la corriente de pico acumulativa de todos los módulos inversores vinculados. Asegúrese de que el cable de tierra del sistema central esté conectado de forma segura a la placa posterior del armario de control utilizando una configuración de puesta a tierra en estrella de baja frecuencia para eliminar los bucles de tierra. La disposición del armario debe separar las líneas de energía de alto voltaje de los cables de comunicación de bajo voltaje por lo menos 100 mm para evitar la diafonía en la red de bus industrial de alta velocidad.
Fiabilidad y Durabilidad Ambiental
La arquitectura de hardware está alojada dentro de un chasis metálico robusto diseñado para optimizar la disipación térmica sin depender de filtros de enfriamiento externos de alto mantenimiento. El revestimiento protector aplicado a las placas de circuitos internos evita la condensación de humedad y la acumulación de polvo conductor en plantas de fabricación agresivas. El sistema integrado de gestión de baterías del codificador utiliza celdas recargables, eliminando la necesidad de ciclos periódicos de sustitución manual de baterías durante el mantenimiento programado de la máquina. Los sensores térmicos integrados dentro del módulo de potencia activan algoritmos de protección de retroceso si las temperaturas ambiente superan los límites operativos seguros, garantizando métricas de tiempo medio entre fallos elevadas.
Guía de Selección y Opciones Alternativas
La elección de la clasificación de accionamiento adecuada requiere un análisis exhaustivo de los requisitos de par rms continuo frente a las demandas de aceleración de pico transitorio. Para aplicaciones que implican cargas cíclicas extremas, los ingenieros deben evaluar modelos con mayor margen térmico, como las unidades HSD-Q86-170D o HSD-Q86-240D. Cuando las configuraciones estándar requieran referencias cruzadas o soporte de almacenamiento localizado para modernizaciones, Beijing Zhongping Technology ofrece asistencia de ingeniería integral y servicios directos de combinación de componentes para optimizar la ejecución de la cadena de suministro.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el plazo de entrega estándar y la política de garantía para la plataforma de servo HS Q86? Los artículos de stock estándar se envían dentro de 3 a 5 días hábiles, respaldados por una garantía de fábrica integral de 12 meses que cubre defectos de material y fabricación.
2. ¿Beijing Zhongping Technology ofrece asistencia técnica para la parametrización inicial del variador? Sí, el soporte de ingeniería de aplicaciones está disponible localmente para ayudar con la configuración del bus, la configuración del software de sintonización y el diagnóstico de puesta en marcha inicial.
3. ¿Cuál es la ventaja principal de la arquitectura de bus de CC común en la serie HS Q86? La topología de bus compartido permite que los variadores multieje compartan energía de frenado regenerativo de forma dinámica, reduciendo el consumo total de energía y disminuyendo los requisitos de resistencia de frenado externa.
4. ¿Puede el bus industrial de alta velocidad integrarse con controladores PLC de terceros? La plataforma se basa en un protocolo de bus industrial de alta velocidad especializado de 100 Mbps optimizado para los controladores maestros de HollySys, lo que garantiza una sincronización de movimiento determinista.
5. ¿Qué tipo de mantenimiento de la batería del codificador se requiere para el posicionamiento absoluto? El sistema utiliza un circuito de batería interno de autocarga que realiza una carga de compensación durante el funcionamiento normal de la máquina, evitando la pérdida de datos sin requerir cambios manuales de batería.
6. ¿Cómo mejora el diseño de chip compartido de doble eje el rendimiento operativo? La consolidación de las tareas de procesamiento en silicio compartido de doble eje reduce la latencia de comunicación entre ejes, lo que produce una interpolación más ajustada y tiempos de ejecución del bucle de servo más rápidos.
7. ¿Cuáles son los límites de temperatura de funcionamiento ambiental para estos variadores? Los variadores operan de manera confiable dentro de un rango de temperatura ambiente de 0°C - 50°C cuando se instalan con el espacio libre vertical adecuado para el flujo de aire por convección natural.
8. ¿Cómo deben los ingenieros manejar la gestión térmica dentro de los armarios de control sellados? Los instaladores deben calcular la disipación de calor interna total y proporcionar ventiladores de refrigeración auxiliares o acondicionadores de aire para mantener las temperaturas ambiente del armario por debajo de 40°C para una vida útil óptima.
