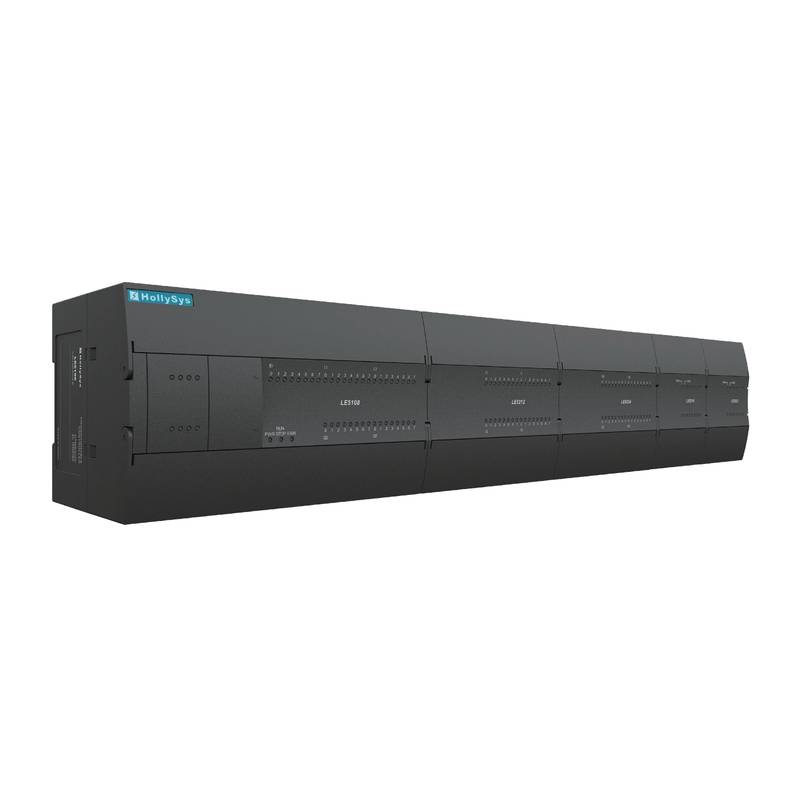

El ecosistema de hardware del PLC compacto HollySys LE ofrece un control de automatización robusto y altamente escalable para unidades de máquinas individuales y líneas de producción compactas. Con tarjetas de expansión funcional integradas y soporte para hasta 20 módulos de E/S, este controlador versátil garantiza una ejecución fluida en entornos industriales exigentes.
Los ingenieros de automatización industrial se enfrentan frecuentemente a limitaciones de espacio, fluctuaciones térmicas severas y cuellos de botella en la comunicación dentro de la construcción de máquinas compactas. La serie de controladores compactos HollySys LE resuelve estos desafíos de implementación mediante una arquitectura modular flexible y una interconectividad nativa multimáquina a través de puertos seriales y Ethernet sin una complejidad excesiva de programación. Impulsado por variaciones de CPU especializadas que incluyen LE5104, LE5105, LE5107E, LE5108, LE5118, LE5119, LE5107L y LE5109L, esta línea de hardware se adapta a diversas configuraciones digitales y analógicas. Las características integradas, como contadores de hardware de alta velocidad de hasta 400 kHz, captura rápida de pulsos de hasta 10 μs y canales de salida inmediata, garantizan un control preciso de movimiento y lógica en tiempo real. Funcionando de manera confiable en amplios umbrales de temperatura, el hardware mitiga la interferencia electromagnética externa mediante un aislamiento galvánico robusto y la separación de bloques de terminales, salvaguardando el tiempo de actividad continuo en la planta.
Especificaciones Técnicas
Modelo de CPU: LE5104
Tipo de CPU: Estándar a 24 VCC
Entradas Digitales Integradas: 8 Puntos a 24 VCC
Salidas Digitales Integradas: 6 Puntos a Transistor
Entradas Analógicas Integradas: 0 Puntos a Estándar
Salidas Analógicas Integradas: 0 Puntos a Estándar
Módulos de E/S Expandibles: 10 Módulos a Capacidad Máxima
Tarjeta de Expansión de Funciones Opcional: No Soportada en Cuerpo de CPU
Contador de Alta Velocidad: 1 Fase 20 kHz a Canal Único
Rango del Contador de Alta Velocidad: -231 a 231 - 1 a Entero de 32 bits
Salida de Alta Velocidad: 2 Canales a 20 kHz
Captura de Pulsos: 2 Canales a 10 μs
Interrupción Externa Rápida: 2 Canales a 10 μs
Salida Inmediata: 6 Canales a Bloque de Terminales
Soporte de Carga de Programas: Soportado a Nivel de Software
Soporte de Función Forzada: Soportado en Modo de Diagnóstico
Reloj de Tiempo Real: Reloj Integrado a ±3 minutos / mes
Capacidad de Almacenamiento de Programas: 64 KB a Memoria Flash
Área de Entrada: 1 KB a Mapa de Memoria
Área de Salida: 1 KB a Mapa de Memoria
Área Intermedia: 4 KB a Almacenamiento Interno
Área Aleatoria: 9 KB a Memoria de Datos
Área de Registro Especial: 1 KB a Reservado del Sistema
Área Retentiva de Apagado: 2 KB a RAM con Respaldo de Batería
Instrucción de Bit de Velocidad de Ejecución: 0.1 μs a Lógica Booleana
Interfaz de Comunicación: 1 Puerto a RS485
Protocolo de Comunicación: Maestro/Esclavo Modbus en Modo de Puerto Libre
Voltaje de Fuente de Alimentación de Entrada: 24 VCC a Entrada Nominal
Voltaje de Fuente de Alimentación de Salida: 24 VCC a Circuito de Carga
Dimensiones An x Al x Pr: 78 x 97 x 90 mm a Montaje en Riel DIN
Integración del Sistema y Configuración del Hardware
La instalación física del controlador compacto HollySys LE requiere el montaje en rieles DIN estándar de 35 mm dentro de un gabinete metálico debidamente conectado a tierra para suprimir el ruido eléctrico. El cableado de campo debe utilizar cables de par trenzado apantallados para todos los bucles seriales RS485 y líneas de señales analógicas, terminando el cable de drenaje del blindaje en la barra de puesta a tierra más cercana para evitar bucles de masa. La distribución de energía a los terminales de 24 VCC o 220 VCA debe incorporar fusibles de acción rápida externos o disyuntores para proteger contra cortocircuitos en cascada. Los bloques de terminales extraíbles simplifican los procedimientos de precableado y reemplazo durante las ventanas de mantenimiento sin perturbar los mazos de cables de campo. El enlace multimáquina se puede establecer directamente a través de conexiones de terminales físicos, lo que permite un intercambio de datos sincronizado entre controladores adyacentes sin requerir código de comunicación PLC personalizado.
Confiabilidad y Durabilidad Ambiental
Diseñado para su implementación en espacios industriales exigentes, la serie de hardware LE cumple con estrictas normas industriales de compatibilidad electromagnética. La preparación operativa en un amplio rango de temperaturas permite que los controladores funcionen de manera confiable en gabinetes no acondicionados sujetos a cambios térmicos ambientales. La refrigeración por convección natural se optimiza a través de ranuras de ventilación diferenciadas en la carcasa moldeada, eliminando la necesidad de ventiladores de refrigeración externos propensos a fallas. La memoria flash no volátil y la RAM con respaldo de batería protegen la lógica del usuario y los registros de datos retentivos contra interrupciones de energía inesperadas. La selección de componentes se centra en métricas altas de Tiempo Medio Entre Fallas, asegurando la estabilidad operativa a largo plazo para procesos de fabricación continuos.
Guía de Selección y Opciones Alternativas
La selección de la variante de controlador LE adecuada depende directamente de la relación digital-analógica requerida, la capacidad de las ranuras de expansión y las demandas de la interfaz de comunicación de la máquina de destino. Para aplicaciones de lógica discreta básica, modelos como el LE5104 o LE5105 proporcionan recuentos de E/S fijas rentables con conteo básico de alta velocidad. Las aplicaciones que exigen un control de movimiento extenso, salidas de transistores de alta densidad o puertos duales RS485 y RJ45 se benefician de variantes avanzadas como el LE5118 o LE5108. Beijing Zhongping Technology mantiene un inventario completo de estos componentes de automatización originales, ofreciendo consultoría técnica experta y soporte de selección de referencias cruzadas para garantizar una integración perfecta en las arquitecturas existentes.
Preguntas Frecuentes (FAQ)
1. ¿Cuáles son los plazos de entrega estándar y las políticas de envío para pedir el controlador HollySys LE? Los pedidos procesados a través de Beijing Zhongping Technology generalmente se envían desde el stock local en un plazo de 24 a 48 horas, sujeto al volumen del pedido y la logística de destino.
2. ¿Qué cobertura de garantía se proporciona con la compra de este hardware? Todas las unidades están respaldadas por una garantía industrial estándar integral de 12 meses que cubre defectos de fabricación y fallas de hardware.
3. ¿Puede el módulo de CPU LE admitir tarjetas de expansión analógicas si el modelo base carece de canales analógicos nativos? Sí, los modelos de CPU que admiten placas de expansión aceptan módulos opcionales de tipo presión para ampliar las capacidades de entrada y salida analógica.
4. ¿Cómo se establece la comunicación multimáquina sin programación? El sistema admite protocolos nativos de interconectividad multimáquina directamente a través de puertos de terminal designados para el intercambio de datos entre pares.
5. ¿Qué software de programación se requiere para configurar la serie LE? Los controladores se programan utilizando las suites de software de ingeniería propietarias de HollySys diseñadas para la arquitectura compacta LE.
6. ¿Son extraíbles los bloques de terminales para facilitar el reemplazo del cableado? Sí, el hardware incorpora bloques de terminales enchufables para facilitar desconexiones rápidas del cableado durante los ciclos de mantenimiento.
7. ¿Cuál es el número máximo de módulos de E/S que se pueden conectar a una sola CPU? Dependiendo de la variante de modelo específica, el sistema admite hasta 20 módulos de expansión totales.
8. ¿Requiere el reloj de tiempo real un reemplazo de batería externa? El reloj de tiempo real integrado se basa en circuitos de respaldo internos para mantener la precisión del mantenimiento del tiempo durante cortes de energía a corto plazo.
