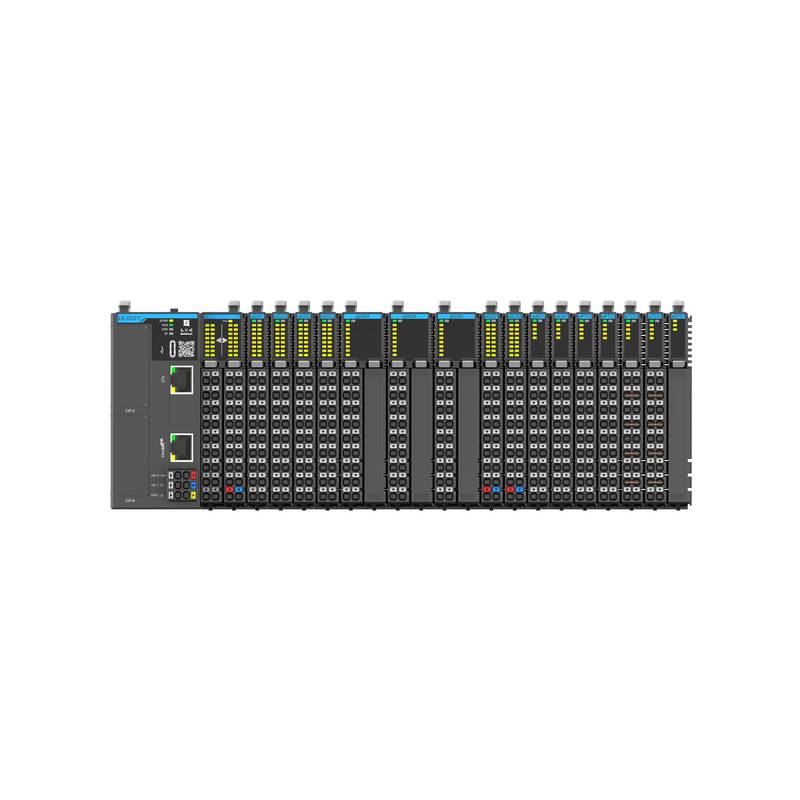

Diseñadas para la automatización industrial de alta precisión, las plataformas de micro PLC de las series HollySys LX-CU100 y LX-CU300 integran capacidades avanzadas de control de movimiento de servos que admiten hasta 32 ejes. Estos controladores abordan las demandas complejas de sincronización multi-eje al combinar comunicación por bus de alta velocidad con arquitecturas robustas de procesamiento multi-núcleo. Las cadenas de suministro de componentes estables garantizan una disponibilidad operativa continua para aplicaciones de fabricación exigentes.
La integración del control de movimiento de servo multi-eje en maquinaria compacta a menudo presenta graves cuellos de botella en el ancho de banda y fluctuaciones de temporización (jitter) durante los cálculos intensivos de trayectoria. La arquitectura LX-CU100/CU300 supera estos desafíos mediante el uso de una disposición avanzada de procesadores multi-núcleo acoplada a una interfaz de bus EtherCAT de alta velocidad de 100 Mb/s. Esta configuración minimiza el retraso de ejecución y ofrece los bucles de control deterministas necesarios para tareas de interpolación precisas. Los ingenieros configuran las rutinas de control a través de la plataforma propietaria Intelligent Auto Think V5, utilizando conjuntos de instrucciones compatibles con las normas IEC 61131-3 junto con entornos de desarrollo C/C++. Múltiples capas de aislamiento de hardware, protección contra sobretensiones incorporada y rigurosas pruebas de compatibilidad electromagnética garantizan un rendimiento estable en entornos expuestos a un alto ruido eléctrico.
Especificaciones Técnicas
Identificación de Serie: Micro PLC de la Serie LX-CU100/CU300
Ejes de Movimiento Soportados: Hasta 32 Ejes @ Bus EtherCAT
Lenguajes de Programación: LD, ST, C/C++ @ IEC 61131-3
Capacidad de Programa de Usuario: 10,000 KB @ Configuración Máxima (LX-CU332/CU333)
Capacidad de Datos de Usuario: 20,000 KB @ Configuración Máxima (LX-CU332/CU333)
Capacidad Retentiva por Pérdida de Energía: 512 KB @ Configuración Máxima (LX-CU333)
Velocidad del Bus EtherCAT: 100 Mb/s @ Transmisión de Movimiento de Alta Velocidad
Frecuencia de Salida de Pulsos: 200 kHz @ Modelos de Controlador Tipo Pulso
Puertos Ethernet: 2 Puertos @ Configuración de IP Única (LX-CU155/CU311/CU331/CU332/CU333)
Protocolos de Comunicación Soportados: Modbus TCP Maestro/Esclavo @ Interfaz de Red
Protocolos de Comunicación Soportados: EtherNet/IP Maestro/Esclavo @ Interfaz de Red
Protocolos de Comunicación Soportados: Servidor OPC-UA @ Modelos LX-CU331/332/333
Interfaz Serial Incorporada: 1 Puerto RS-485 @ Cuerpo del Controlador
Expansión de E/S Local: Hasta 16 Unidades @ Módulos de Blade de la Serie LT-e
Ranuras para Tarjetas de Expansión: 2 Ranuras @ Designaciones de Tarjeta A/B
Rango de Temperatura Operativa: -20°C - 60°C @ Instalación Típica en Panel
Tolerancia a la Humedad Relativa: 5% - 95% @ Condición Sin Condensación
Altitud Máxima de Operación: 2,500 M @ Reglas Estándar de Reducción de Potencia (Derating)
Integración de Sistemas y Configuración de Hardware
El despliegue del controlador LX-CU100 o LX-CU300 requiere prestar especial atención al montaje físico, la puesta a tierra y la integridad del cableado para evitar el acoplamiento de ruido en paneles de control de alta densidad. La unidad modular utiliza un tamaño compacto con pestillos de riel DIN-35 de tipo presión y terminales de E/S enchufables de bloque completo que optimizan el montaje del gabinete y simplifican el mantenimiento de campo. Las líneas de señal para salidas de pulsos de alta velocidad y tarjetas de expansión analógicas deben utilizar cables de pares trenzados apantallados, con las mallas de blindaje conectadas a tierra en un punto común de baja impedancia para eliminar los bucles de tierra. Las entradas de distribución de energía requieren un enrutamiento separado, lejos de los cables de alimentación de motores de alto voltaje, adhiriéndose a estrictas pautas de separación física para mantener el cumplimiento de las directivas EMC. La arquitectura de ranuras de expansión acepta diversas tarjetas de comunicación e interfaz, incluidos módulos esclavos RS-232, RS-485, CAN y PROFINET RT, lo que permite una adaptación directa de la topología en redes de fábrica heterogéneas.
Fiabilidad y Durabilidad Ambiental
Los despliegues de automatización industrial exigen una alta resistencia contra el estrés térmico, las fluctuaciones de humedad y los transitorios eléctricos. La serie LX-CU100/CU300 incorpora barreras de aislamiento óptico y galvánico de múltiples capas en los puertos de comunicación, los buses lógicos internos y los canales de E/S de campo para proteger los elementos de procesamiento central de los picos de voltaje transitorio. La disipación térmica se basa en geometrías de enfriamiento pasivo eficientes que permiten el funcionamiento continuo dentro de recintos que operan entre -20°C y 60°C. Los criterios de selección de componentes se adhieren a rigurosas tolerancias ambientales, resistiendo la degradación bajo una humedad relativa del 95% sin condensación de humedad. Además, el cumplimiento de las normas CE-LVD y RoHS 2.0 subraya los controles de calidad de fabricación aplicados a cada controlador, asegurando un tiempo medio entre fallas prolongado en ciclos de trabajo industrial continuo.
Guía de Selección y Opciones Alternativas
La elección del modelo de controlador adecuado depende en gran medida del recuento de ejes requerido, la sobrecarga del protocolo de comunicación y la densidad de E/S local. Las variantes controladas por pulsos, como el LX-CU153 y el LX-CU157, se adaptan a servoaccionamientos de tren de pulsos discretos o paso a paso, mientras que los modelos controlados por bus como el LX-CU331, LX-CU332 y LX-CU333 proporcionan una integración EtherCAT escalable de hasta 32 ejes para celdas robotizadas sincronizadas. Para migraciones de ingeniería complejas o referencias cruzadas exactas de números de pieza, los especialistas técnicos de 北京众平科技股份有限公司 (Beijing Zhongping Technology) ofrecen una exhaustiva preventa de consultoría y disponibilidad de inventario de componentes locales para optimizar los flujos de trabajo de adquisición.
Preguntas Frecuentes (FAQ)
1. ¿Cuáles son los plazos de entrega estándar para los controladores de las series LX-CU100 y LX-CU300?
Las unidades selladas de fábrica estándar mantenidas en stock de distribución regional se envían dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
2. ¿Qué cobertura de garantía se aplica a estas unidades de micro PLC?
Todos los elementos de hardware suministrados incluyen una garantía industrial integral de 12 meses que cubre los defectos de fabricación y las fallas operativas bajo las condiciones especificadas.
3. ¿Cuántos ejes de movimiento puede controlar simultáneamente el modelo de gama alta LX-CU333?
El LX-CU333 admite hasta 32 ejes de movimiento sincronizados a través de su interfaz de bus EtherCAT de alta velocidad.
4. ¿Qué software de programación es compatible con esta familia de PLC?
La programación y configuración se ejecutan utilizando la plataforma de software propietaria Intelligent Auto Think V5.
5. ¿Se pueden utilizar los lenguajes estándar C y C++ junto con los lenguajes de PLC tradicionales?
Sí, el sistema de control admite los lenguajes de programación LD, ST y C/C++ para dar cabida a la implementación de algoritmos avanzados.
6. ¿Cuál es la capacidad máxima de almacenamiento de programas de usuario disponible en esta serie?
La memoria de programa de usuario oscila entre 512 KB en los modelos base y hasta 10,000 KB en variantes de gama alta como el LX-CU332 y el LX-CU333.
7. ¿Las tarjetas de expansión se pueden conectar en caliente durante el funcionamiento del sistema?
Las tarjetas de expansión instaladas en las ranuras A y B deben configurarse mientras la energía del sistema está aislada, siguiendo los procedimientos estándar de seguridad eléctrica.
8. ¿Qué protocolos de comunicación industrial son compatibles nativamente por los puertos Ethernet?
Los protocolos compatibles incluyen Modbus TCP Maestro/Esclavo, EtherNet/IP Maestro/Esclavo, UDP, Servidor OPC-UA en modelos seleccionados e iLink.
