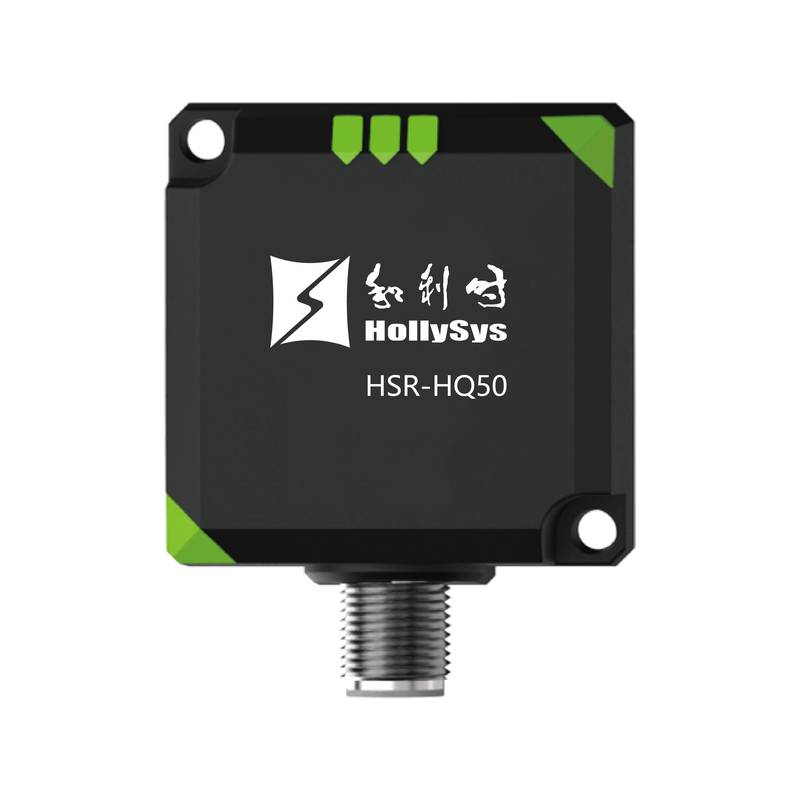

Las líneas de automatización industrial a menudo sufren una degradación óptica grave de los códigos de barras causada por la niebla de aceite, el líquido de corte y el desgaste mecánico, lo que provoca la pérdida de datos y tiempos de inactividad no planificados. El sistema RFID HollySys HSR utiliza tecnología avanzada de radiofrecuencia de alta y ultra alta frecuencia para garantizar un rastreo de datos confiable en palés y soportes metálicos. Beijing Zhongping Technology apoya a los ingenieros locales suministrando estos componentes robustos para actualizaciones fluidas de automatización en fábricas.
Los entornos de fabricación automatizados modernos presentan desafíos graves para la recopilación de datos, particularmente en líneas de soldadura de automoción y celdas de ensamblaje de baterías de litio, donde la interferencia electromagnética y los reflejos metálicos distorsionan las señales de los sensores. Las etiquetas ópticas fallan con frecuencia debido a la contaminación por aceites de mecanizado y polvo, mientras que los sensores de proximidad convencionales carecen de la capacidad de carga útil de datos requerida para la fabricación flexible moderna. La serie RFID HollySys HSR aborda estas restricciones físicas mediante el empleo de circuitos de radio dedicados de alta y ultra alta frecuencia combinados con algoritmos especializados inmunes al metal. Esta arquitectura permite que los cabezales lectores capturen con precisión datos de etiquetas montadas directamente en superficies metálicas sin degradación de la señal. El sistema procesa la energía de radiofrecuencia de manera eficiente, lo que garantiza una comunicación estable incluso cuando se encuentra adyacente a líneas eléctricas de alta corriente o equipos de soldadura pesados.
Especificaciones técnicas
Frecuencia de funcionamiento HF: 13.56 MHz @ ISO/IEC 15693
Frecuencia de funcionamiento UHF: 860-960 MHz @ ISO/IEC 18000-6C
Grado de protección de la carcasa: IP67 @ -25°C a +70°C
Rango de tensión de alimentación: 24 VDC ± 10% @ Rizado < 10%
Interfaz de comunicación IO-Link: HSR-HM18-IOL @ 38.4 kbps
Interfaz de comunicación RS485: HSR-HM18-485 @ Protocolo Modbus-RTU
Interfaz de comunicación PROFINET: HSR-UQ215-PN @ 100 Mbps
Interfaz de comunicación EtherCAT: HSR-UQ215-ECT @ 100 Mbps
Interfaz de comunicación EtherNet/IP: HSR-UQ215-EIP @ 100 Mbps
Distancia de lectura HF M18: 0-30 mm @ Etiqueta estándar
Distancia de lectura HF M30: 0-50 mm @ Etiqueta estándar
Distancia de lectura HF Cuadrado 50: 0-80 mm @ Etiqueta estándar
Distancia de lectura HF Cuadrado 80: 0-110 mm @ Etiqueta estándar
Distancia de lectura HF Cuadrado 100: 0-150 mm @ Etiqueta estándar
Distancia de lectura UHF 215: 0-10 M @ Antena de 9 dbi
Distancia de lectura UHF 100: 0-2 M @ Antena integrada
Memoria de etiqueta de alta frecuencia: 128 Bytes a 2 KB @ EEPROM
Memoria de etiqueta de ultra alta frecuencia: U8 / H3 / H9 @ Memoria de usuario configurable
Material de la carcasa: Latón niquelado y PA66 industrial @ Retardante de llama
Integración del sistema y configuración de hardware
La integración de los lectores RFID HSR en una arquitectura de control existente requiere una atención cuidadosa al montaje físico y al cableado eléctrico para evitar bucles de masa y atenuación de la señal. Los cabezales de lectura utilizan conectores industriales estandarizados M12 o basados en terminales diseñados para una transmisión segura en entornos de alta vibración. Se deben utilizar cables de pares trenzados apantallados para las conexiones RS485 y de bus de campo, con la pantalla del cable conectada correctamente a tierra en el punto de entrada del armario de control utilizando prensaestopas EMC para suprimir el ruido electromagnético de alta frecuencia. Al instalar múltiples cabezales lectores en las proximidades, mantenga la distancia de separación mínima especificada en el manual físico para evitar la diafonía entre campos de radiofrecuencia adyacentes. La distribución de energía debe enrutarse por separado de los cables de accionamiento del motor para mantener una tensión de alimentación de 24 VDC estable en los terminales del dispositivo. Los controladores de bus como la serie HSR67 agrupan múltiples canales de radiofrecuencia, lo que simplifica el diseño de la topología y reduce la complejidad del cableado en los nodos de estación distribuidos.
Fiabilidad y durabilidad ambiental
Las condiciones severas de la fábrica exigen una ingeniería mecánica y térmica robusta para garantizar un funcionamiento continuo y libre de mantenimiento. La serie HSR cuenta con un índice de protección IP67, que sella la electrónica interna contra la exposición continua a la humedad, pulverizaciones de refrigerante y polvo particulado fino. La gestión térmica está optimizada para temperaturas ambiente de funcionamiento que oscilan entre -25°C y +70°C, evitando la degradación de los componentes internos durante los ciclos operativos de alta temperatura. La carcasa utiliza materiales resistentes a la corrosión que soportan agentes de limpieza químicos agresivos comúnmente utilizados en líneas de envasado farmacéutico y procesamiento de alimentos. Además, las etiquetas antimetal especializadas mantienen la integridad estructural y eléctrica bajo estrés mecánico, choques térmicos repetidos y cargas de compresión pesadas típicas de talleres de carrocería de automóviles y transportadores de manipulación de materiales pesados.
Guía de selección y opciones alternativas
La elección de la configuración RFID correcta depende de los requisitos de distancia de lectura, el tamaño de la memoria de las etiquetas y las redes de bus de campo disponibles dentro de la arquitectura de la planta. Los modelos de alta frecuencia con interfaces IO-Link o RS485 se adaptan al seguimiento de palés de corto alcance y a la identificación de herramientas en máquinas CNC, mientras que las unidades de ultra alta frecuencia con protocolos PROFINET o EtherCAT están optimizadas para la clasificación logística de largo alcance y la gestión inteligente de almacenes. Beijing Zhongping Technology ofrece soporte técnico y servicios de selección de referencias cruzadas para ayudar a los ingenieros a combinar cabezales lectores específicos, antenas y etiquetas antimetal con los requisitos de aplicación únicos. La disponibilidad de inventario local garantiza un despliegue rápido de proyectos y un tiempo de inactividad mínimo durante el reemplazo de componentes o las fases de expansión de líneas.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo de entrega típico para los modelos estándar de lectores RFID HSR?
Las configuraciones estándar se almacenan para su envío inmediato, mientras que las variantes personalizadas de bus o de alta temperatura requieren los plazos de envío estándar de fábrica.
2. ¿Qué cobertura de garantía se aplica al hardware RFID HSR?
Todos los componentes de hardware están respaldados por una garantía completa del fabricante de 12 meses que cubre defectos de material y producción.
3. ¿Cómo afecta el montaje en metal al alcance de lectura de las etiquetas HSR?
Las etiquetas estándar pierden rendimiento cuando se colocan directamente sobre superficies metálicas, mientras que las etiquetas antimetal designadas utilizan una capa de blindaje para redirigir los campos magnéticos, manteniendo distancias de lectura estables de hasta 80 mm para las variantes de alta frecuencia.
4. ¿Pueden los lectores de la serie HSR-HM comunicarse directamente con maestros IO-Link?
Sí, los modelos designados con el sufijo IOL admiten el protocolo de comunicación IO-Link, lo que permite la configuración de parámetros y el intercambio de datos de procesos cíclicos a través de módulos maestros estándar.
5. ¿Cuál es la longitud máxima de cable permitida para la comunicación RS485?
La línea de comunicación RS485 admite distancias de hasta 1200 metros bajo velocidades de transmisión estándar, siempre que se instalen resistencias de terminación de línea adecuadas en ambos extremos.
6. ¿Son las antenas UHF intercambiables con diferentes módulos lectores?
Los modelos de lectores UHF como el HSR-UQ215 admiten antenas externas como HSR-UA-50, HSR-UA-150 y HSR-UA-240, lo que permite una cobertura de lectura escalable según la zona de detección física.
7. ¿Cómo se configuran los parámetros del dispositivo durante la configuración inicial?
Los parámetros se pueden configurar a través del software de ingeniería PLC estándar utilizando archivos de descripción de dispositivos (GSD/EDS) o directamente a través de herramientas de parametrización IO-Link según el tipo de interfaz.
8. ¿Cuál es la capacidad máxima de almacenamiento de datos de las etiquetas compatibles?
La memoria de las etiquetas varía desde 128 Bytes hasta 2 KB para los modelos de alta frecuencia, y presenta bancos de memoria de usuario configurables para variantes de ultra alta frecuencia según el tipo de chip específico seleccionado.
