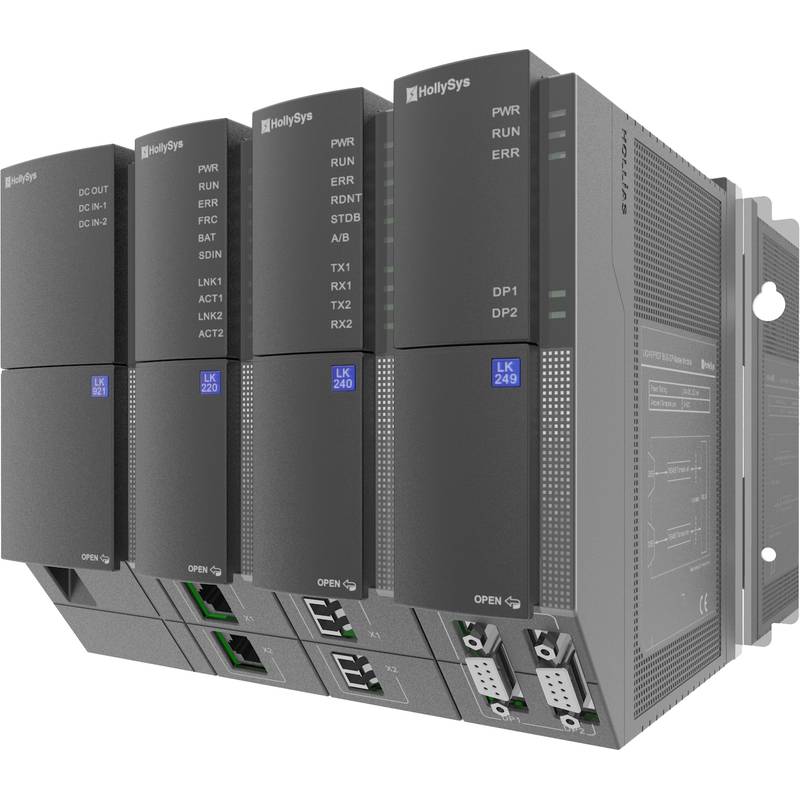

El sistema de controlador lógico programable PLC modular HollySys LK220 representa una plataforma de automatización robusta diseñada para el control de procesos de alta disponibilidad y manufactura discreta. Beijing Zhongping Technology ofrece distribución local confiable y soporte técnico para optimizar la integración de sistemas para empresas industriales.
La automatización industrial moderna exige cero tiempo de inactividad, ciclos de exploración rápidos y alta integridad de datos en nodos distribuidos. La arquitectura del PLC modular HollySys LK220 combina la apertura estándar de los controladores lógicos programables con la redundancia avanzada de los sistemas de control distribuido. Impulsado por procesadores de doble núcleo y mecanismos de diagnóstico integrales, este sistema maneja tareas de control deterministas mientras mantiene una comunicación determinista a través de redes Profibus-DP, Profinet y Modbus.
Especificaciones Técnicas
Frecuencia del núcleo del procesador: 667 MHz @ Doble núcleo
Tiempo de ejecución de instrucciones de bits: 10 ns @ Carga estándar
Tiempo de ejecución de instrucciones de números enteros: 10 ns @ Carga estándar
Tiempo de ejecución de instrucciones en coma flotante: 18 ns @ Carga estándar
Memoria integrada de programa y datos: 32 MB @ Línea base del sistema
Zona R de memoria de datos retentiva ante fallas de energía: 96 KB @ 24 VDC
Zona M de memoria de datos retentiva ante fallas de energía: 16 KB @ 24 VDC
Interfaz Ethernet integrada: Redundancia de doble puerto @ 10M/100M/1000M
Conexiones máximas de Modbus TCP: 32 maestros y 32 esclavos @ Operación simultánea
Capacidad maestra de Profibus-DP: 124 esclavos @ Configuración máxima
Conexiones de protocolo libre Ethernet: 16 conexiones @ Búfer de 8 KB por transacción
Módulo de comunicación Ethernet LK246: 2 módulos @ Racks
Zona I de área de variables de entrada: 64 KB @ Configuración máxima
Zona Q de área de variables de salida: 64 KB @ Configuración máxima
Zona N de área de variables globales: 4 MB @ Configuración máxima
Zona M de área de variables libres: 2 MB @ Configuración máxima
Rango de temperatura operativa: -20°C - 70°C @ Carga completa
Rango de temperatura de almacenamiento: -40°C - 80°C @ Sin condensación
Integración de Sistemas y Configuración de Hardware
Desplegar el PLC modular LK220 en entornos industriales pesados requiere una instalación adecuada del plano posterior y prácticas de cableado blindado. Los bastidores del controlador admiten módulos de E/S intercambiables en caliente (hot-swappable), fuentes de alimentación y procesadores de comunicación, lo que permite al personal de mantenimiento reemplazar componentes sin apagar el sistema principal. Los ingenieros deben montar la arquitectura de doble bastidor dentro de gabinetes de acero conectados a tierra, separando las líneas de energía de alta tensión de los cables de señal analógica y digital de baja tensión para eliminar la interferencia electromagnética.
Los cables de par trenzado blindado deben terminar en barras de conexión a tierra dedicadas utilizando rutas de conexión de baja impedancia. Los puertos Ethernet duales y las líneas Profibus-DP requieren topologías en anillo o en estrella redundante para mantener la entrega determinista de paquetes durante fallas de cable en un solo punto. Las resistencias de terminación adecuadas en las líneas de bus de campo evitan reflexiones de señal y la corrupción de paquetes en redes industriales de larga distancia.
Confiabilidad y Durabilidad Ambiental
Las instalaciones industriales exponen el hardware de automatización a variaciones térmicas extremas, partículas en el aire y agentes químicos corrosivos. La serie LK220 aborda estos desafíos mediante un recubrimiento conformal aplicado a todas las placas de circuito impreso, protegiendo los circuitos contra la humedad, la niebla salina y el crecimiento de moho.
La gestión térmica se basa en la refrigeración por convección natural, operando de manera confiable dentro de un espectro de temperatura ambiente de -20°C a 70°C. Los componentes semiconductores industriales de alta calidad garantizan un alto tiempo medio entre fallas, mientras que los módulos de entrada de energía redundantes protegen la unidad central de procesamiento contra fluctuaciones repentinas de la red y pérdidas de fase.
Guía de Selección y Opciones Alternativas
Seleccionar el modelo de controlador adecuado depende de la escala del sistema, la densidad de puntos de E/S y los requisitos del protocolo de comunicación. Beijing Zhongping Technology ofrece asistencia de ingeniería experta para el dimensionamiento de referencias cruzadas y estrategias de migración de sistemas.
Al evaluar alternativas dentro de la misma familia de productos, los integradores pueden considerar el LK216 para instalaciones compactas que requieren 24 MB de memoria, o escalar al LK224 para plantas grandes que necesitan 64 MB de memoria y canales de comunicación ampliados. Adaptar la capacidad del procesador a las demandas de la aplicación garantiza una asignación de memoria óptima y un rendimiento del ciclo de exploración.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el plazo de entrega estándar para los componentes del PLC modular HollySys LK220?
Los artículos de stock estándar se envían dentro de 3 a 5 días hábiles, mientras que los paquetes de configuración personalizada requieren una programación específica basada en el inventario de fábrica.
2. ¿Qué cobertura de garantía se aplica a este sistema de controlador lógico programable?
Todas las unidades suministradas por Beijing Zhongping Technology incluyen una garantía técnica integral de 12 meses que cubre defectos de fabricación y fallas de hardware.
3. ¿El controlador LK220 admite el intercambio en caliente (hot-swapping) de módulos de E/S?
Sí, la arquitectura modular permite el reemplazo en vivo de fuentes de alimentación, tarjetas de comunicación y módulos de E/S estándar sin interrumpir los lazos de control activos.
4. ¿Qué software de programación se requiere para configurar el sistema LK220?
El controlador utiliza el entorno de software de ingeniería propietario de HollySys, que cumple con las normas IEC 61131-3 para programación en lógica de escalera, texto estructurado y bloques de funciones.
5. ¿Cómo funciona el mecanismo de redundancia de doble bastidor durante una falla de la CPU?
La CPU de respaldo secundaria sincroniza continuamente los datos operativos con la unidad principal, ejecutando una conmutación fluida en milisegundos al detectar una falla de hardware.
6. ¿Cuál es el límite de temperatura operativa máxima para instalaciones estándar?
El sistema opera de manera confiable hasta 70°C, siempre que se mantenga una ventilación adecuada en el gabinete y un espacio de separación alrededor de cada bastidor de módulos.
7. ¿Están los puertos de comunicación aislados contra sobretensiones eléctricas?
Sí, los puertos de comunicación Ethernet y serie integrados cuentan con aislamiento galvánico para proteger los componentes de procesamiento interno contra transitorios de voltaje de campo.
8. ¿Puede el LK220 integrarse con sistemas de control de supervisión y adquisición de datos de terceros?
Sí, el soporte nativo para protocolos industriales estándar como Modbus TCP y OPC UA permite un intercambio de datos fluido con plataformas de software de supervisión.
9. ¿Cómo se preservan las variables de datos retentivas durante pérdidas de energía inesperadas?
Las áreas de memoria flash interna y RAM respaldada por batería aseguran variables de proceso críticas y registros del sistema sin requerir fuentes de alimentación ininterrumpida externas.
10. ¿Qué herramientas de diagnóstico están disponibles para la solución de problemas de comunicación de red?
Los diagnósticos del software de ingeniería muestran estadísticas de paquetes en vivo, estados de conexión y registros de errores para los canales de comunicación Profibus-DP y Ethernet en tiempo real.
