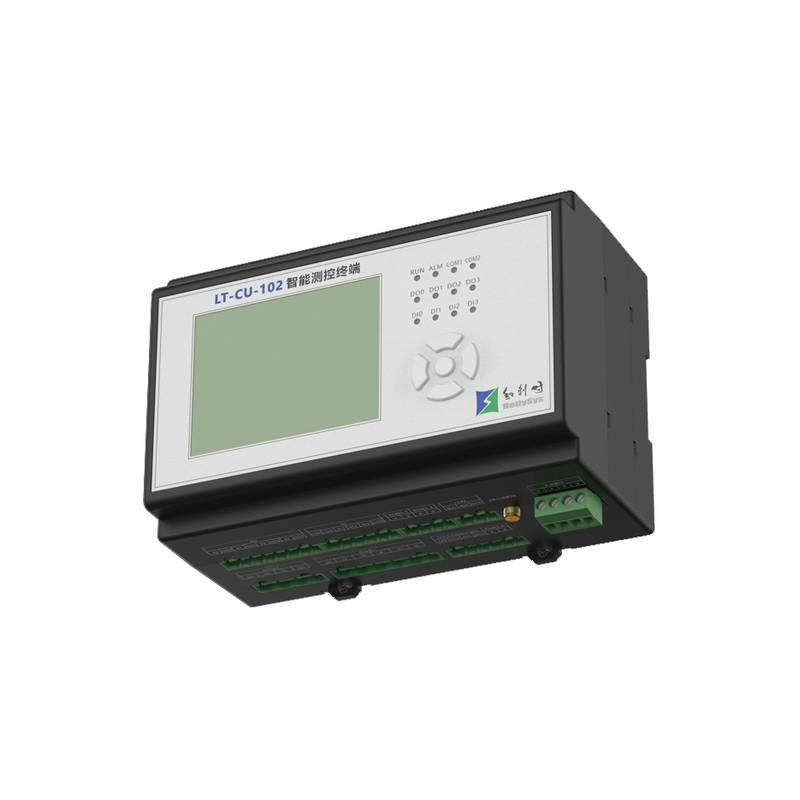

La RTU de la serie HollySys LT ofrece un control remoto inteligente, robusto y de alta fiabilidad, diseñado específicamente para unidades de bombeo mecánico en campos petroleros. Diseñado con un procesador ARM doméstico y un sistema operativo embebido Linux de código abierto, este controlador garantiza una autonomía tecnológica completa en duros campos de extracción terrestres. Beijing Zhongping Technology facilita la distribución industrial directa de este hardware especializado para optimizar la gestión automatizada de campo.
Operar dentro de la infraestructura de producción de petróleo y gas aguas arriba exige un hardware endurecido capaz de soportar factores estresantes ambientales extremos mientras ejecuta un monitoreo remoto preciso. La serie HollySys LT integra algoritmos avanzados de control de unidades de bombeo, que abarcan la optimización del bombeo por varilla, la gestión de extracción intermitente y operaciones automatizadas de ahorro de energía durante los intervalos eléctricos de hora punta y valle. Los técnicos de campo aprovechan su conectividad multiprotocolo a través de Modbus RTU y Modbus TCP para conectar sin problemas equipos de telemetría heredados con marcos modernos de monitoreo de IoT. La redundancia de segmento de red dual junto con diversas opciones de redes inalámbricas como 4G, Zigbee, WiFi y LoRa garantiza una transmisión ininterrumpida de datos de telemetría en plataformas de pozos distribuidas.
Especificaciones técnicas
Modelo de dispositivo: LT-CU-101 @ Configuración estándar
Modelo de dispositivo: LT-CU-102 @ Configuración extendida
Estructura de módulo: Integrado @ Unidad única
Fuente de alimentación: 24 VDC @ 1.5 W Consumo de energía estática
Fuente de alimentación: 220 VAC ± 30% / 24 VDC @ 3.0 W Consumo de energía estática
Procesador: ARM9 de 32 bits @ 300 MHz Sistema operativo Linux embebido
Memoria integrada: 64 MB SDRAM @ Tiempo de ejecución del sistema
Memoria retentiva: 256 MB FLASH @ Almacenamiento de datos no volátiles
Entradas digitales (DI): 4 canales @ Bloque de terminales aislado
Salidas digitales (DO): 2 canales @ Salida de relé / transistor
Salidas digitales (DO): 4 canales @ Salida de relé / transistor
Entradas analógicas (AI): 2 canales @ Rango de señal estándar
Entradas analógicas (AI): 4 canales @ Rango de señal estándar
Salidas analógicas (AO): No aplicable @ Unidad base
Salidas analógicas (AO): 4 canales @ Integración de tarjeta de expansión
Expansión de módulo: No aplicable @ Unidad base
Expansión de módulo: Tarjeta de expansión embebida 4AI + 4AO @ Ranura dedicada
Interfaz RS485: 1 puerto @ Terminal de tornillo
Interfaz RS485: 2 puertos @ Terminal de tornillo
Protocolo de comunicación RS485: Modbus RTU / ASCII @ Bus serial
Interfaz RS232: 1 puerto @ DB9 estándar / Terminal
Interfaz RS232: 2 puertos @ DB9 estándar / Terminal
Protocolo de comunicación RS232: Modbus RTU / ASCII @ Bus serial
Ethernet RJ45: 1 puerto @ 10/100 Mbps
Ethernet RJ45: 2 puertos @ 10/100 Mbps
Protocolo de comunicación Ethernet: Modbus TCP @ Capa de red
Redundancia de red dual: No compatible @ Modo de línea única
Redundancia de red dual: Compatible @ Redundancia de segmento de red dual
Redes inalámbricas: Chipset integrado @ 4G, Zigbee, WiFi, LoRa
Interfaz USB: 1 puerto @ Mantenimiento y registro
Temperatura de funcionamiento: -40 °C - +80 °C @ Rango térmico extendido
Humedad de funcionamiento: 5% - 95% @ Condiciones sin condensación
Altitud de funcionamiento: Menor o igual a 3.000 metros @ Reducción de potencia estándar
Parámetros eléctricos: No aplicable @ Se requiere transductor externo
Parámetros eléctricos: Adquisición de parámetros eléctricos integrada de 1 pozo @ Entrada directa
Pantalla de visualización: No aplicable @ Operación sin pantalla
Pantalla de visualización: Pantalla LCD de matriz de puntos de 320 x 240 integrada @ HMI local
Dimensiones del módulo: 135 mm x 100 mm x 40 mm @ Ancho x Alto x Profundidad
Dimensiones del módulo: 164 mm x 212 mm x 50 mm @ Ancho x Alto x Profundidad
Método de montaje: Riel DIN estándar @ Perfil de 35 mm
Control de bombeo intermitente: Control de carrera vacía, bombeo intermitente, inicio automático @ Lógica de campo petrolero
Actualización de firmware remota: Compatible @ Unidad principal y sensores conectados
Integración de sistemas y configuración de hardware
Implementar la RTU de la serie HollySys LT en instalaciones remotas de campos petroleros requiere el cumplimiento de prácticas rigurosas de instalación eléctrica. La unidad se monta directamente en rieles DIN estándar de 35 mm dentro de gabinetes de control de campo con clasificación NEMA, lo que garantiza la estabilidad mecánica bajo vibración continua de bombas de varilla de extracción recíproca. Los integradores de sistemas deben utilizar cables de par trenzado apantallados para todas las tiradas de comunicación serial RS485 que utilicen el protocolo Modbus RTU para mitigar la interferencia electromagnética inducida por variadores de frecuencia y líneas eléctricas de alta tensión. Los terminales de puesta a tierra en el chasis requieren una ruta dedicada de baja impedancia a la barra de tierra del gabinete para suprimir picos de voltaje transitorios y evitar bucles de tierra en la instrumentación distribuida en la boca del pozo. Las entradas de fuente de alimentación deben incorporar pararrayos de sobretensiones externos, protegiendo los circuitos internos de regulación de CC de los rayos comunes en entornos de campo abierto. El cableado de los sensores para entradas digitales y analógicas debe separarse físicamente de los conductos de distribución de energía para mantener la integridad de la señal durante los ciclos de adquisición de datos de alta velocidad.
Fiabilidad y durabilidad ambiental
La arquitectura de hardware de la serie HollySys LT está diseñada para soportar entornos industriales severos sin componentes de refrigeración activa. Al utilizar un marco de diseño de bajo consumo que mantiene el consumo de energía operativa por debajo de 5 W, la unidad minimiza la acumulación térmica interna y elimina la necesidad de ventiladores de refrigeración propensos a fallas. Su amplio rango de operación de temperatura que abarca desde -40 °C hasta +80 °C permite una implementación perfecta en campos petroleros del norte bajo cero y en sitios abrasadores de extracción en desiertos por igual. La selección de componentes cumple estrictamente con rigurosos estándares industriales, asegurando una resistencia a largo plazo a la corrosión por sulfuro de hidrógeno y niveles de humedad extrema que alcanzan hasta el 95%. La memoria flash no volátil garantiza la retención absoluta de parámetros durante fallas inesperadas en la red eléctrica, salvaguardando los registros históricos de producción y los perfiles de configuración. Este alto nivel de resistencia física extiende significativamente el tiempo medio entre fallas en instalaciones remotas no atendidas.
Guía de selección y opciones alternativas
Seleccionar el modelo de RTU adecuado depende de la densidad de monitoreo específica y los requisitos de comunicación de la boca del pozo. Los ingenieros que se ocupan de la extracción básica de un solo pozo pueden implementar la variante LT-CU-101, que proporciona recuentos de E/S optimizados y un solo puerto RS485 adecuado para la integración estándar de medidores Modbus RTU. Para sitios de pozos complejos de multiparámetro que requieren visualización LCD local, adquisición integrada de parámetros eléctricos y redundancia de Ethernet dual, el modelo LT-CU-102 sirve como la opción de ingeniería óptima. Beijing Zhongping Technology mantiene un inventario técnico regional receptivo para ayudar a los equipos de ingeniería con la selección de referencias cruzadas, la coincidencia de modelos y la implementación rápida de componentes para actualizaciones de automatización en curso.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo de entrega estándar para adquirir unidades RTU de la serie HollySys LT del stock regional?
Los artículos de stock estándar se procesan y envían típicamente dentro de 3 a 5 días hábiles, respaldados por protocolos integrales de inspección previa al envío.
2. ¿Qué cobertura de garantía se aplica a estos controladores de automatización industrial?
Todas las unidades suministradas incluyen una garantía de fabricante estándar de 12 meses que cubre defectos estructurales y operativos bajo condiciones normales de uso industrial.
3. ¿Cómo maneja el dispositivo la comunicación a largas distancias en campos remotos?
La unidad integra interfaces RS485 nativas que admiten Modbus RTU en tiradas de cable extendidas, junto con opciones inalámbricas 4G y LoRa integradas para telemetría celular y de radio de largo alcance.
4. ¿Se puede actualizar el firmware de los sensores conectados de forma remota?
Sí, la arquitectura del sistema admite actualizaciones de firmware remotas tanto para el cuerpo principal del controlador RTU como para los dispositivos de detección inteligente conectados a través de enlaces de red.
5. ¿Qué entorno de programación o herramienta de configuración se utiliza para la serie LT?
La configuración se ejecuta a través de herramientas de software embebido especializadas diseñadas para el mapeo de parámetros, ajustes lógicos y sintonización de algoritmos de control específicos de campos petroleros.
6. ¿Se requiere acondicionamiento de energía externo para la opción de fuente de alimentación de 220V CA?
La unidad cuenta con una fuente de alimentación interna de amplia tolerancia que opera a 220 VDC/AC ± 30%, aunque se recomienda protección contra sobretensiones industrial estándar para la seguridad del sitio.
7. ¿Cómo se protegen los datos históricos de producción durante cortes de energía repentinos?
Los parámetros operativos críticos y los datos históricos registrados se escriben directamente en la memoria flash retentiva interna, lo que garantiza cero pérdida de datos durante las interrupciones de energía.
8. ¿Cuál es la altitud máxima de funcionamiento para la implementación estándar?
El hardware opera de manera confiable a altitudes de hasta 3.000 metros sin requerir ajustes de reducción de potencia para los umbrales estándar de disipación térmica.
