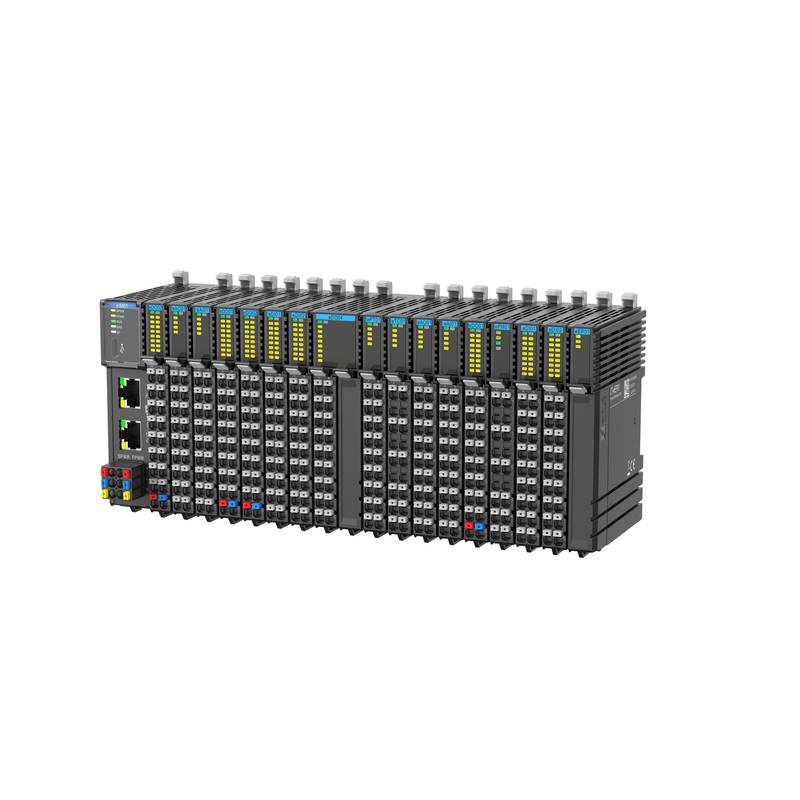

El módulo de E/S remoto de la serie HollySys LT-e proporciona una respuesta de alta velocidad a nivel de microsegundos para arquitecturas de control distribuido. Diseñado con un perfil delgado de 12 mm, minimiza el espacio ocupado en el armario de control mientras admite los principales buses de campo industriales, incluidos PROFINET, EtherCAT y la integración de pasarela Modbus (modbus gateway).
Las líneas de automatización industrial moderna se enfrentan a severos límites de ancho de banda, restricciones de enrutamiento de señales densas y al riesgo de tiempos de inactividad inesperados debido a la fluctuación (jitter) en la comunicación. La serie LT-e resuelve estos desafíos combinando el despliegue de canales de alta densidad con una arquitectura de comunicación de placa posterior rápida. Los ingenieros pueden configurar módulos de acoplamiento como el LT-eIM01 para EtherCAT o el LT-eIM02 para PROFINET, ampliando hasta 64 módulos a través de relés de potencia. La integridad de la señal se mantiene mediante un aislamiento de canal a sistema de hasta 1000 VAC y un registro de diagnóstico completo de hasta 100 eventos por módulo, lo que garantiza un control en tiempo real predecible en maquinaria compleja.
Especificaciones Técnicas
Módulo Acoplador PROFINET: LT-eIM02 @ 24 VDC
Módulo Acoplador EtherCAT: LT-eIM01 @ 24 VDC
Módulo Acoplador EtherNet/IP: LT-eIM03 @ 24 VDC
Entrada Digital de 16 Canales NPN: LT-eDI01 @ 2.7 mA/CH @ 24 VDC
Entrada Digital de 16 Canales PNP: LT-eDI02 @ 2.7 mA/CH @ 24 VDC
Entrada Digital de 32 Canales NPN: LT-eDI11 @ 2.7 mA/CH @ 24 VDC
Entrada Digital de 32 Canales PNP: LT-eDI12 @ 2.7 mA/CH @ 24 VDC
Salida de Relé de 8 Canales: LT-eDO04 @ 230 VAC / 30 VDC
Salida Digital de 16 Canales NPN: LT-eDO01 @ 0.5 A/CH @ 24 VDC
Salida Digital de 16 Canales PNP: LT-eDO02 @ 0.5 A/CH @ 24 VDC
Salida Digital de 32 Canales NPN: LT-eDO11 @ 0.5 A/CH @ 24 VDC
Salida Digital de 32 Canales PNP: LT-eDO12 @ 0.5 A/CH @ 24 VDC
Entrada Analógica de 4 Canales Voltaje/Corriente: LT-eAI01 @ ±10 V @ 16-bit
Entrada Analógica de 8 Canales Voltaje: LT-eAI02 @ 0-10 V @ 20-30°C
Entrada Analógica de 8 Canales Corriente: LT-eAI03 @ 4-20 mA @ 20-30°C
Salida Analógica de 4 Canales Voltaje/Corriente: LT-eAO01 @ ±10 V @ 140 us/CH
Salida Analógica de 8 Canales Voltaje: LT-eAO02 @ 0-10 V @ 16-bit
Salida Analógica de 8 Canales Corriente: LT-eAO03 @ 4-20 mA @ 16-bit
Entrada RTD de 4 Canales: LT-ePT01 @ Pt100/Pt1000 @ 200 ms/4CH
Entrada de Termopar de 4 Canales: LT-eTC01 @ B/C/E/J/K/N/R/S/T @ 200 ms/4CH
Módulo de Comunicación Serial: LT-eCM01 @ 2 Canales RS485 @ Modbus RTU
Módulo de Relé de Potencia de 24V: LT-ePM01 @ 24 VDC @ Protección contra sobrecorriente
Integración del Sistema y Configuración de Hardware
El despliegue de la serie LT-e dentro de un recinto de control requiere prestar mucha atención a la disposición física y a la extensión del bus de placa posterior. Cada módulo acoplador admite hasta 32 secciones de expansión directamente en su lado derecho, escalando hasta 64 módulos al incorporar el módulo de relé de potencia LT-ePM01. Los bloques de terminales de abrazadera de resorte optimizan el cableado de campo sin necesidad de destornilladores especializados, reduciendo significativamente el tiempo de montaje durante la construcción del panel.
Se deben utilizar cables de par trenzado apantallado para todos los canales analógicos, como los módulos LT-eAI01 o LT-eAI03, para evitar interferencias electromagnéticas de variadores de frecuencia cercanos. Las barras de puesta a tierra deben conectarse directamente al riel de montaje de la placa posterior para mantener rutas de baja impedancia para la disipación de ruido de alta frecuencia. Para las configuraciones de comunicación serial que utilizan el módulo RS485 LT-eCM01, los interruptores DIP incorporados permiten a los ingenieros alternar instantáneamente las resistencias de adaptación de terminales sin componentes externos.
Fiabilidad y Durabilidad Ambiental
Los despliegues de automatización industrial exigen un hardware robusto capaz de soportar estrés térmico y cargas eléctricas continuas. La serie LT-e opera de manera confiable dentro de los rangos de temperatura industrial estándar, manteniendo una alta precisión de medición del 0,1% F.S. a 20°C a 30°C. Los módulos de relé de potencia cuentan con protección integrada contra inversión de polaridad, detección de subtensión y reporte de voltaje en tiempo real para salvaguardar los sensores y actuadores conectados contra fluctuaciones repentinas de la red.
Los costes de mantenimiento se reducen gracias a diseños modulares enchufables, lo que permite a los técnicos cambiar las secciones defectuosas sin desconectar los mazos de cables de campo. Los LED de diagnóstico integrados en cada módulo muestran el estado activo, los fallos de los canales y los estados de comunicación al instante. Además, los mecanismos de registro internos capturan hasta 100 eventos de diagnóstico, lo que ayuda al personal de mantenimiento a rastrear rápidamente cortocircuitos intermitentes, roturas de cables o condiciones fuera de rango.
Guía de Selección y Opciones Alternativas
La elección de la configuración de E/S remota correcta depende en gran medida de la arquitectura de red del controlador principal y del recuento total de puntos requerido por la máquina. Para entornos de controladores basados en PROFINET, emparejar un controlador principal con el acoplador LT-eIM02 y combinar tarjetas de alta densidad como LT-eDI12 y LT-eDO12 optimiza el espacio del armario. Al integrar instrumentos seriales heredados o de múltiples proveedores, el módulo LT-eCM01 sirve como una interfaz de pasarela Modbus confiable que admite modos de transmisión RTU y ASCII.
北京众平科技股份有限公司 (Beijing Zhongping Technology) ofrece soporte de ingeniería integral, ofreciendo referencias cruzadas completas de listas de materiales y disponibilidad de stock localizado para garantizar un desarrollo de prototipos fluido y un despliegue rápido de producción en masa. Los ingenieros pueden consultar las hojas de datos técnicos para combinaciones de módulos específicas, cálculos de fuentes de alimentación y parámetros de ajuste del tiempo de ciclo del bus.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el número máximo de secciones de expansión que puede admitir un solo acoplador?
Un solo módulo acoplador admite hasta 32 módulos de expansión directamente en su lado derecho, y hasta 64 módulos en total cuando se utiliza un módulo de relé de potencia.
2. ¿La serie LT-e admite el reemplazo en caliente (hot-swapping) de los módulos de expansión?
Sí, el diseño mecánico permite un mantenimiento enchufable, aunque se deben verificar las consideraciones de energía a nivel de sistema según el tipo de E/S activo.
3. ¿Cómo se cargan los archivos de configuración en los módulos de acoplamiento?
El software de ingeniería importa archivos de descripción de dispositivos GSD o XML estándar que coinciden con el acoplador de protocolo respectivo, como EtherCAT o PROFINET.
4. ¿Qué protocolos de comunicación son compatibles de forma nativa con las variantes de acopladores?
La serie admite comunicación de red PROFINET, EtherCAT, EtherNet/IP y Modbus TCP a través de números de parte de acopladores dedicados.
5. ¿Puede el módulo de comunicación serial manejar dispositivos Modbus de terceros?
Sí, el LT-eCM01 cuenta con 2 canales de RS485 que admiten protocolos maestro/esclavo Modbus RTU y ASCII, así como comunicación de formato libre.
6. ¿Cuál es la resolución de los módulos de entrada analógica como el LT-eAI02?
Los módulos de entrada analógica ofrecen una alta resolución de 16 bits en múltiples rangos de medición de voltaje y corriente.
7. ¿Cómo maneja el sistema la distribución de energía en múltiples módulos?
El módulo de relé de potencia de 24V LT-ePM01 inyecta energía suplementaria, monitorea los niveles de voltaje en tiempo real y maneja la protección contra subtensión o sobrecorriente.
8. ¿Se guardan los registros de diagnóstico durante interrupciones de energía inesperadas?
Los módulos digitales y analógicos individuales admiten el registro de diagnóstico interno para un máximo de 100 eventos para ayudar con la resolución de problemas de fallas transitorias en el sitio.
