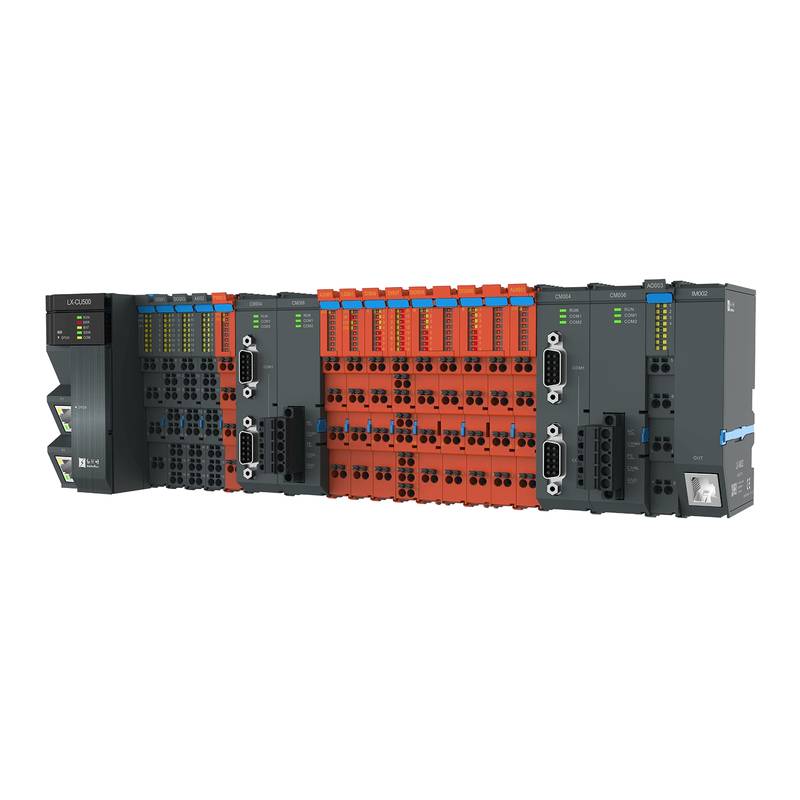

El PLC de seguridad HollySys LXS SIL3 ofrece un sólido cumplimiento de la seguridad funcional con certificaciones de TÜV Rheinland de hasta SIL3 y PLe, garantizando tiempos de respuesta de bucle de seguridad ultrarrápidos de menos de 20 ms. Diseñada para la automatización de maquinaria compleja, esta plataforma cuenta con un montaje mixto flexible de módulos estándar y de seguridad, respaldado por un soporte de inventario regional dedicado por parte de Beijing Zhongping Technology (北京众平科技股份有限公司).
Los entornos de automatización industrial exigen una seguridad funcional sin concesiones junto con un procesamiento de datos de alta velocidad para mitigar los peligros catastróficos de la maquinaria y los tiempos de inactividad inesperados. Los relés de seguridad tradicionales a menudo introducen arquitecturas de cableado complejas y una visibilidad de diagnóstico limitada, lo que limita la escalabilidad en celdas de máquinas compactas. La arquitectura de seguridad LXS aborda estas limitaciones mediante el aprovechamiento de diagnósticos internos 1oo2 avanzados y un ciclo de control determinista que va desde 1 ms hasta 1000 ms con una fluctuación (jitter) mínima. Integrado dentro de la suite de configuración FA AutoThink-Safety, proporciona una biblioteca diversa de bloques de algoritmos de seguridad nativos diseñados para implementar enclavamientos de seguridad intrincados sin comprometer el rendimiento de la máquina. Su soporte nativo para el protocolo FSoE (FailSafe over EtherCAT) garantiza una transmisión de datos de seguridad determinista y de baja latencia a través de nodos distribuidos, asegurando mecanismos de reacción en tiempo real en celdas automatizadas de alto riesgo.
Especificaciones Técnicas
Nivel de Integridad de Seguridad: SIL 3 @ IEC 61508
Nivel de Rendimiento: PL e @ ISO 13849-1
Categoría de Seguridad: Cat. 4 @ ISO 13849-1
Escala del Sistema: Máx. 128 Módulos de E/S de Seguridad @ Módulo Lógico LX-LG901
Ciclo de Control: 1 - 1000 ms @ Paso Configurable de 1 ms
Consumo de Energía Típico: 1.2 W @ 24 VDC
Resistencia de Aislamiento: >= 10 MΩ @ DC 500V
Tiempo de Restablecimiento de Encendido: <= 10 s @ Reinicio en Frío
Dimensiones del Módulo: 12 mm x 100 mm x 68 mm @ An x Al x Pr
Grado de Protección de la Carcasa: IP20 @ IEC 60529
Temperatura de Operación: -20°C - 60°C @ Operación Estándar
Peso: <= 60 g @ Sin Embalaje
Integración del Sistema y Configuración de Hardware
La implementación del sistema de seguridad LXS requiere una adherencia meticulosa a los estándares de instalación física y eléctrica para mantener la integridad del bucle. El módulo lógico LX-LG901 se monta directamente en rieles estándar DIN35, utilizando el propio riel como una conexión de tierra funcional integrada para el blindaje electromagnético. Al cablear nodos de seguridad distribuidos, se deben utilizar cables de par trenzado apantallado para las redes EtherCAT y FSoE para suprimir el ruido industrial de alta frecuencia y prevenir la interferencia de modo común. Los blindajes de conexión a tierra deben fijarse firmemente a las barras de panel de baja impedancia utilizando clips de soporte metálico EMC para eliminar los bucles de tierra. La distribución de energía de campo debe aislar los circuitos de seguridad de las cargas industriales estándar, asegurando que las caídas de voltaje permanezcan dentro de los umbrales aceptables durante la conmutación concurrente máxima de los actuadores de seguridad.
Fiabilidad y Durabilidad Ambiental
La serie LXS está diseñada para ecosistemas industriales duros, con una carcasa modular IP20 compacta diseñada para soportar vibraciones mecánicas severas y estrés térmico. La arquitectura interna utiliza placas de circuito impreso con revestimiento protector (conformal coating) para resistir elementos atmosféricos corrosivos, polvo conductor y condiciones de alta humedad relativa de hasta el 95% sin condensación. La fiabilidad del diagnóstico se mejora mediante la supervisión interna continua de las temperaturas de unión de la CPU, las tasas de pérdida de paquetes de EtherCAT y los estados de los canales FSoE individuales. Esta capa de supervisión proactiva envía banderas de diagnóstico precisas al entorno SCADA HMI, lo que permite al personal de mantenimiento aislar canales defectuosos o anomalías de comunicación instantáneamente antes de activar las rutinas de parada de seguridad.
Guía de Selección y Opciones Alternativas
La selección de la configuración de seguridad LXS adecuada depende en gran medida del número total de nodos de E/S de seguridad, los requisitos de tiempo de respuesta y las restricciones de la topología de red dentro de la disposición de su maquinaria. Beijing Zhongping Technology (北京众平科技股份有限公司) mantiene un inventario completo de módulos lógicos LXS, entradas digitales de seguridad y bloques de expansión FSoE para optimizar el cumplimiento de su lista de materiales. Para los ingenieros que actualizan arquitecturas de seguridad heredadas, nuestro equipo de aplicaciones técnicas ofrece un soporte profesional de selección de referencias cruzadas, asegurando una integración física sin problemas con las plataformas SCADA HMI existentes y las redes PLC estándar.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el plazo de entrega estándar para los componentes del PLC de seguridad HollySys LXS desde el stock regional?
Los artículos de stock estándar mantenidos por Beijing Zhongping Technology (北京众平科技股份有限公司) normalmente se envían dentro de las 24 a 48 horas posteriores a la confirmación del pedido, dependiendo de la logística de destino y la complejidad de la configuración.
2. ¿Qué términos de garantía y soporte posventa se aplican al hardware de seguridad LXS adquirido?
Todas las unidades suministradas incluyen una garantía integral de reemplazo industrial de 12 meses, respaldada por un soporte de ingeniería directo y protocolos de verificación de calidad previos al envío.
3. ¿Se pueden instalar los módulos de seguridad LXS junto con módulos de automatización estándar en el mismo plano posterior (backplane)?
Sí, el sistema admite de forma nativa configuraciones de instalación mixta, lo que permite que los módulos de E/S estándar y de seguridad coexistan en la misma infraestructura de rack.
4. ¿Qué software de programación se requiere para configurar la lógica de seguridad y los parámetros?
La configuración, la instalación del hardware y la programación de la lógica de seguridad se ejecutan utilizando la plataforma de software de ingeniería dedicada FA AutoThink-Safety.
5. ¿Cómo se establece la comunicación de seguridad entre los nodos distribuidos en la red?
La comunicación de seguridad utiliza el protocolo estandarizado FSoE (FailSafe over EtherCAT), manteniendo una transmisión de datos segura y determinista a través de la topología de red.
6. ¿Cuál es la configuración máxima permitida del ciclo de control para el módulo lógico LX-LG901?
El ciclo de control es ajustable desde 1 ms hasta 1000 ms, con una configuración adaptativa predeterminada que mantiene el rendimiento de la fluctuación (jitter) dentro de un umbral del 10%.
7. ¿Admite el sistema el intercambio en caliente (hot-swapping) de los módulos de E/S de seguridad durante el funcionamiento activo de la máquina?
El intercambio en caliente está restringido durante la ejecución activa de la seguridad para evitar disparos por fallos inesperados; se debe apagar y encender el sistema o deshabilitar los bucles de seguridad después de los procedimientos de mantenimiento.
8. ¿Qué certificaciones de seguridad se han otorgado oficialmente al PLC de la serie LXS?
El sistema ha obtenido una certificación de seguridad funcional integral a través de TÜV Rheinland, confirmando el cumplimiento de las normas ISO 13849, IEC 61508 e IEC 62061 hasta SIL3 y PLe.
