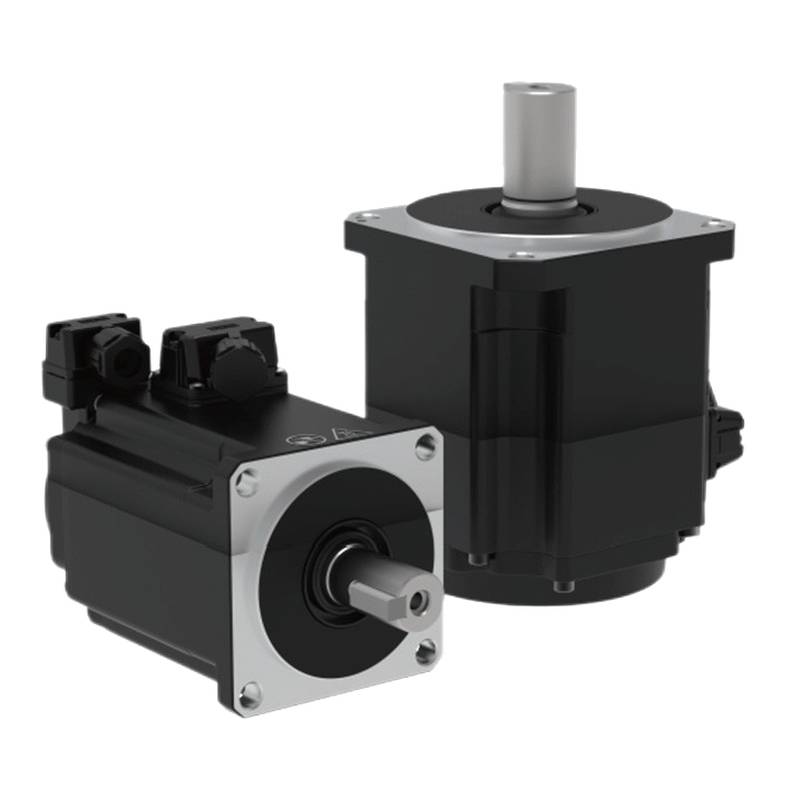

Los ingenieros que buscan una respuesta dinámica óptima en máquinas de automatización industrial de alta velocidad pueden aprovechar la serie de servomotores de CA HollySys DXM. Diseñada para ofrecer una alta densidad de potencia y una salida de par precisa, esta línea de motores integra configuraciones electromagnéticas avanzadas para eliminar el desenfoque de movimiento y garantizar un posicionamiento rígido. Apoyadas por cadenas de suministro regionales flexibles, estas unidades satisfacen las exigentes demandas industriales de precisión en la automatización.
Los diseñadores de automatización industrial se enfrentan frecuentemente a desafíos como la deriva térmica durante operaciones de ciclos pesados, la resonancia mecánica bajo inercias desadaptadas y las restricciones de espacio en gabinetes de maquinaria compactos. El servomotor de CA DXM aborda estos cuellos de botella mediante una simulación electromagnética optimizada y una consistencia de fabricación refinada. Al reducir el par de enganche y disminuir los perfiles de inercia del rotor, el motor ofrece una rotación a baja velocidad excepcionalmente suave y perfiles de aceleración rápida. La integración de opciones de sellado robustas logra una clasificación de protección ambiental IP67, protegiendo los devanados internos contra la entrada de líquidos y partículas en entornos de fábrica hostiles.
Especificaciones técnicas
Rango de potencia: 0.05 kW - 7.5 kW @ Operación continua
Tamaño de brida: 40 mm - 180 mm @ Métrica estándar
Voltaje nominal: 220 V / 380 V @ Red trifásica o monofásica
Par nominal: 0.16 N•m - 48.0 N•m @ Velocidad nominal
Par máximo: 0.56 N•m - 119.0 N•m @ Pico transitorio
Velocidad nominal: 1500 rpm / 2000 rpm / 3000 rpm @ Carga continua
Velocidad máxima: 3000 rpm / 6000 rpm @ Rango dinámico extendido
Inercia del rotor: 0.018 kg•cm² - 160.45 kg•cm² @ Dependiente del modelo
Corriente nominal: 0.58 Arms - 26.45 Arms @ Equilibrio térmico
Corriente de pico: 2.2 Arms - 60.23 Arms @ Aceleración transitoria
Clase de protección: IP67 @ Sello de ensamblaje completo
Integración del sistema y configuración de hardware
La instalación eléctrica adecuada del servomotor de CA DXM requiere un cumplimiento estricto de los protocolos de blindaje y conexión a tierra para eliminar la interferencia electromagnética de alta frecuencia. Los cables de potencia y las líneas de retroalimentación del codificador deben utilizar conductores de par trenzado blindados, con las mallas de blindaje terminadas a 360 grados en el chasis del servoaccionamiento mediante soportes de sujeción metálicos. Evite enrutar los cables de alimentación del motor en paralelo al cableado de sensores sensibles sobre bandejas de cables largas. Asegúrese de que el marco del motor esté conectado de forma segura al bus de tierra de la máquina utilizando correas de cobre de baja impedancia para evitar bucles de tierra y eliminar la retroalimentación de voltaje parásito en el controlador. La alineación mecánica durante el montaje requiere acoplamiento de precisión para evitar cargas radiales en el eje que superen los límites de diseño del fabricante.
Confiabilidad y durabilidad ambiental
La disipación térmica y la integridad estructural dictan la confiabilidad operativa a largo plazo de los servoaccionamientos industriales en ciclos de trabajo continuo. La serie DXM utiliza rutas de conducción térmica optimizadas dentro de su carcasa fundida, lo que reduce los aumentos de temperatura de los devanados durante los pasos de aceleración de alta frecuencia. La arquitectura electromagnética avanzada combinada con materiales magnéticos permanentes de alta calidad permite la entrega de un par máximo de hasta el 350% de la clasificación nominal sin sufrir riesgos de desmagnetización. La configuración de sellado IP67 evita la infiltración de refrigerante, neblina de aceite y polvo metálico, lo que hace que el motor sea adecuado para centros de mecanizado agresivos, líneas de montaje automatizadas y entornos de envasado con lavado frecuente.
Guía de selección y opciones alternativas
La elección del modelo correcto del catálogo DXM requiere una evaluación cuidadosa de la relación de inercia de la carga mecánica, el par de aceleración máximo y el voltaje de bus disponible. Los ingenieros deben hacer coincidir los modelos de baja inercia (como las series DXM-H040 y DXM-H060) para aplicaciones de posicionamiento punto a punto de alta frecuencia, mientras que los modelos de alta inercia (como la serie DXM-M180) se adaptan a ejes de corte de servicio pesado donde la estabilidad de la carga supera a las transiciones bruscas de tirones rápidos. 北京众平科技股份有限公司 ofrece un soporte de ingeniería integral, asistiendo a los equipos técnicos con la selección de referencias cruzadas, revisiones de simulación térmica y cumplimiento de stock local para minimizar el tiempo de inactividad de la máquina.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo de entrega típico y la disponibilidad de stock para las variantes estándar de servomotores DXM?
Las configuraciones estándar generalmente se almacenan regionalmente para respaldar la creación rápida de prototipos y los reemplazos de mantenimiento de emergencia. Los cronogramas de entrega específicos dependen de las opciones de personalización del codificador y las cantidades solicitadas.
2. ¿Qué cobertura de garantía se aplica a la serie HollySys DXM adquirida a través de canales autorizados?
Una garantía integral del fabricante de 12 meses cubre los defectos en materiales y mano de obra, respaldada por protocolos de verificación de calidad previa al envío.
3. ¿Puede el servomotor DXM operar con controladores y accionamientos de servo de terceros?
Sí, siempre que el accionamiento admita la clase de voltaje correspondiente, los límites de corriente y los protocolos de comunicación de retroalimentación compatibles o los tipos de codificador especificados para la variante DXM elegida.
4. ¿En qué se diferencia eléctricamente la variante de suministro de 380 V de la variante de 220 V en la clase de potencia de 1 kW?
El modelo de 380 V consume valores de corriente nominal y de pico más bajos (p. ej., corriente nominal de 3.44 Arms para DXM-L100*-10030-3C*-A1) en comparación con la versión de 220 V (6.25 Arms), lo que permite secciones transversales de cable más pequeñas y menores pérdidas térmicas en las líneas de distribución.
5. ¿Qué medidas previenen las fluctuaciones del par de enganche durante la operación a velocidad ultrabaja?
La serie DXM incorpora combinaciones optimizadas de ranuras y polos y tolerancias de fabricación estrictas en la colocación de acero magnético, lo que minimiza las fuerzas de detención magnética y garantiza un control de velocidad excepcionalmente suave.
6. ¿Se requiere refrigeración por aire forzado para los modelos de brida de 180 mm de alta potencia durante la operación continua?
A los niveles de par continuo nominal, la convección natural y la conducción a través de la placa de montaje de la máquina son generalmente suficientes, siempre que la temperatura ambiente permanezca dentro de los límites industriales estándar.
7. ¿Cómo deben manejar los ingenieros los problemas de resonancia mecánica al emparejar el motor con transmisiones por correa de alta flexibilidad?
Los integradores de sistemas deben utilizar los filtros de muesca internos del servoaccionamiento y las funciones de sintonización automática en tiempo real para suprimir las frecuencias resonantes y ajustar los parámetros de ganancia del bucle de velocidad en consecuencia.
8. ¿Qué configuraciones de codificador están disponibles bajo pedido para diseños de máquinas personalizados?
Se pueden integrar varias configuraciones de codificadores en serie incrementales, absolutos y multivuelta según los requisitos específicos del bucle de control y la compatibilidad de la interfaz del controlador.
