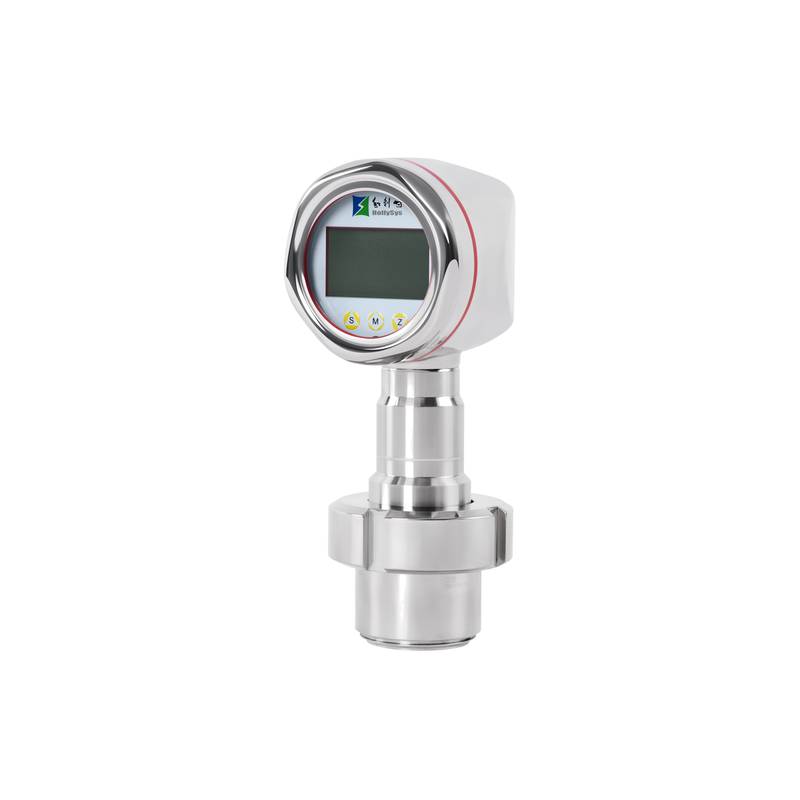

El transmisor de presión sanitario HollySys AT4500S utiliza un diseño de diafragma de 316L montado a ras para eliminar la acumulación de medios y el crecimiento microbiano en tuberías de procesamiento farmacéutico y alimentario. Este sensor de precisión ofrece mediciones confiables de presión y nivel de tanques bajo rigurosos ciclos operativos de limpieza in situ y esterilización in situ.
En las instalaciones modernas de procesamiento aséptico y plantas de fabricación biofarmacéutica, los transmisores de presión industriales estándar introducen frecuentemente vulnerabilidades de ingeniería críticas. Las conexiones roscadas convencionales o los puertos de sensores empotrados crean zonas muertas donde los medios biológicos viscosos, el caldo de fermentación o los productos lácteos pueden estancarse. Este material atrapado resiste las rutinas de limpieza estándar, lo que provoca la proliferación bacteriana, la contaminación cruzada y posibles fallos en los lotes. Además, las agresivas rutinas de limpieza in situ que involucran soluciones cáusticas de alta temperatura y ciclos periódicos de esterilización in situ que superan los 120 grados Celsius someten a los instrumentos de medición a un severo choque térmico. Dicho estrés ambiental normalmente induce deriva del punto cero, fatiga de la membrana y degradación de la señal en la instrumentación electrónica estándar, comprometiendo la seguridad del proceso y el cumplimiento normativo.
El transmisor de presión sanitario HollySys AT4500S aborda directamente estos persistentes desafíos de contención a través de una arquitectura mecánica higiénica dedicada. El instrumento incorpora una estructura externa de acero inoxidable 316L completamente soldada combinada con una conexión de proceso de diafragma a ras optimizada, pulida con una rugosidad de acabado superficial menor o igual a 0.4 micrómetros. Al eliminar las grietas internas y las zonas de bolsillo, el fluido del proceso fluye suavemente a través de la membrana de aislamiento, asegurando la liberación completa del producto durante el drenaje y un enjuague rápido. La cámara de presión interna utiliza fluidos de llenado sanitarios compatibles con la FDA que transmiten de forma segura la presión del proceso al elemento sensor de silicio piezorresistivo mientras resisten amplias fluctuaciones de temperatura. Un robusto algoritmo de compensación digital de temperatura está integrado en el circuito de procesamiento interno, neutralizando continuamente los coeficientes de expansión térmica y manteniendo un rendimiento de salida estable durante el ciclo térmico rápido.
Especificaciones Técnicas
Serie de Productos: AT4500S Transmisor de Presión Sanitario
Rango de Medición: 0 ~ 10 kPa a 0 ~ 10 MPa
Señal de Salida: 4-20 mA con HART, Modbus-RTU / RS485
Precisión de Referencia: ± 0.2% del span, opcional ± 0.1% del límite superior del span
Material del Diafragma de Aislamiento: Acero inoxidable 316L, Hastelloy C opcional
Acabado Superficial: Ra ≤ 0.4 µm
Conexión de Proceso: Abrazadera sanitaria, tipos de brida conformes a estándares internacionales
Fluido de Llenado: Grado sanitario compatible con la FDA
Rango de Temperatura de Operación: - 20°C - 85°C (dependiente del medio)
Clasificación de Protección de la Carcasa: IP67
Integración de Sistemas y Configuración de Hardware
La instalación física exitosa y la integración eléctrica del AT4500S requieren una atención cuidadosa a la topología del cableado y a los protocolos de puesta a tierra en entornos industriales eléctricamente ruidosos. El transmisor cuenta con una carcasa industrial robusta equipada con entradas de cable estándar diseñadas para mantener una clasificación de protección IP67 contra la humedad y los chorros de lavado. Los técnicos deben utilizar cables de instrumentos de pares trenzados blindados para el bucle analógico de 4-20 mA y las líneas de comunicación digital para minimizar la interferencia electromagnética de variadores de frecuencia cercanos o elementos de calefacción de alta potencia. El blindaje del cable debe conectarse a tierra en un solo punto, típicamente en el lado del gabinete de control, para evitar bucles de tierra que podrían distorsionar las señales de proceso de bajo nivel. Al establecer la comunicación local a través de HART o Modbus-RTU sobre RS485, la resistencia del bucle debe permanecer dentro de los límites operativos especificados para garantizar la integridad de los datos durante la transmisión a larga distancia al sistema de control distribuido o al controlador lógico programable.
Confiabilidad y Durabilidad Ambiental
La estabilidad operativa a largo plazo en entornos alimentarios y farmacéuticos duros exige una durabilidad mecánica superior y una gestión térmica eficaz. El AT4500S está diseñado con una carcasa exterior totalmente de acero inoxidable de alta resistencia que soporta agentes de limpieza externos agresivos, lavados ácidos y chorros de agua a alta presión comúnmente utilizados en la sanitización diaria de la planta. El elemento sensor está sellado herméticamente para evitar la entrada de humedad y la acumulación de condensación durante oscilaciones rápidas de la temperatura ambiente. Su aislamiento mecánico avanzado protege el núcleo piezorresistivo interno de picos de presión, golpes de ariete y choques hidráulicos generados por válvulas de control de acción rápida o bombas de desplazamiento positivo. Estas características estructurales producen un alto tiempo medio entre fallos, reduciendo las intervenciones de mantenimiento no planificadas y manteniendo programas de producción continuos en líneas exigentes de fermentación y elaboración de cerveza.
Guía de Selección y Opciones Alternativas
La elección de la configuración adecuada del transmisor de presión implica evaluar parámetros específicos del proceso, incluida la presión máxima de trabajo, los extremos de temperatura de operación y la compatibilidad química de los materiales mojados. Los ingenieros deben seleccionar el rango de span correcto, desde 10 kPa para el monitoreo del espacio de cabeza de biorreactores de baja presión hasta 10 MPa para líneas de homogeneización de alta presión, para mantener una resolución y precisión de medición óptimas. Para aplicaciones acuosas estándar, los diafragmas de acero inoxidable 316L proporcionan suficiente resistencia a la corrosión, mientras que los agentes de limpieza químicos altamente corrosivos o los medios agresivos pueden requerir membranas de aislamiento de Hastelloy C. Beijing Zhongping Technology ofrece soporte técnico experto y servicios integrales de selección de referencias cruzadas para ayudar a los equipos de ingeniería a hacer coincidir las especificaciones exactas del proceso con las configuraciones de dispositivos adecuadas del inventario local.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el tiempo de entrega estándar y la política de garantía para este transmisor?
Los pedidos procesados a través de Beijing Zhongping Technology generalmente se envían desde el stock local dentro de los plazos comerciales estándar, y la unidad está respaldada por una garantía integral del fabricante de 12 meses que cubre defectos de materiales y mano de obra.
2. ¿Beijing Zhongping Technology proporciona informes de calibración previa al envío?
Sí, cada unidad se somete a una rigurosa verificación de calidad antes del envío, y se puede proporcionar documentación de calibración rastreable a solicitud.
3. ¿Puede el AT4500S soportar procedimientos continuos de limpieza in situ y esterilización in situ?
Sí, los componentes mojados están diseñados para soportar soluciones de limpieza alcalinas de alta temperatura y ciclos de esterilización por vapor hasta los umbrales sanitarios industriales estándar sin degradación estructural.
4. ¿Cuál es el propósito de la clasificación de acabado superficial de Ra menor o igual a 0.4 micrómetros?
La superficie pulida ultra lisa minimiza las imperfecciones microscópicas donde las bacterias o los residuos orgánicos podrían adherirse, asegurando una limpieza efectiva y evitando la contaminación biológica.
5. ¿Cómo beneficia el protocolo de comunicación HART a la calibración de campo?
El protocolo HART permite la interrogación digital remota, configuración, ajuste de amortiguación y monitoreo de diagnóstico del transmisor directamente desde la sala de control o a través de un comunicador portátil sin requerir acceso físico al dispositivo.
6. ¿Es posible ajustar la configuración de cero y span localmente sin un comunicador portátil?
Sí, el dispositivo admite mecanismos externos de ajuste de cero y span dependiendo de la opción de visualización local y configuración de la carcasa seleccionada.
7. ¿Qué voltaje de fuente de alimentación se requiere para la operación estándar del AT4500S?
El transmisor opera con un rango de voltaje de CC estándar alimentado por bucle que generalmente abarca entre 12 VDC y 30 VDC, dependiendo de la configuración de salida específica y la resistencia de carga.
8. ¿Hay conexiones de proceso alternativas disponibles para diámetros de tubería no estándar?
La serie proporciona una amplia variedad de conexiones sanitarias estándar internacionales, incluidas configuraciones de tri-clamp, rosca y brida, para satisfacer diversos requisitos de infraestructura de tuberías.
9. ¿Qué material de diafragma de aislamiento debe elegirse para productos químicos de limpieza altamente corrosivos?
Para procesos expuestos a agentes oxidantes agresivos o ataques químicos severos, se recomiendan los diafragmas de aislamiento de Hastelloy C como alternativa al acero inoxidable 316L estándar.
10. ¿Cómo mejora el algoritmo integrado de compensación de temperatura la precisión de medición?
El procesador integrado corrige dinámicamente las señales de salida en tiempo real para contrarrestar los efectos de expansión térmica causados por temperaturas de proceso fluctuantes, asegurando lecturas de presión estables.
