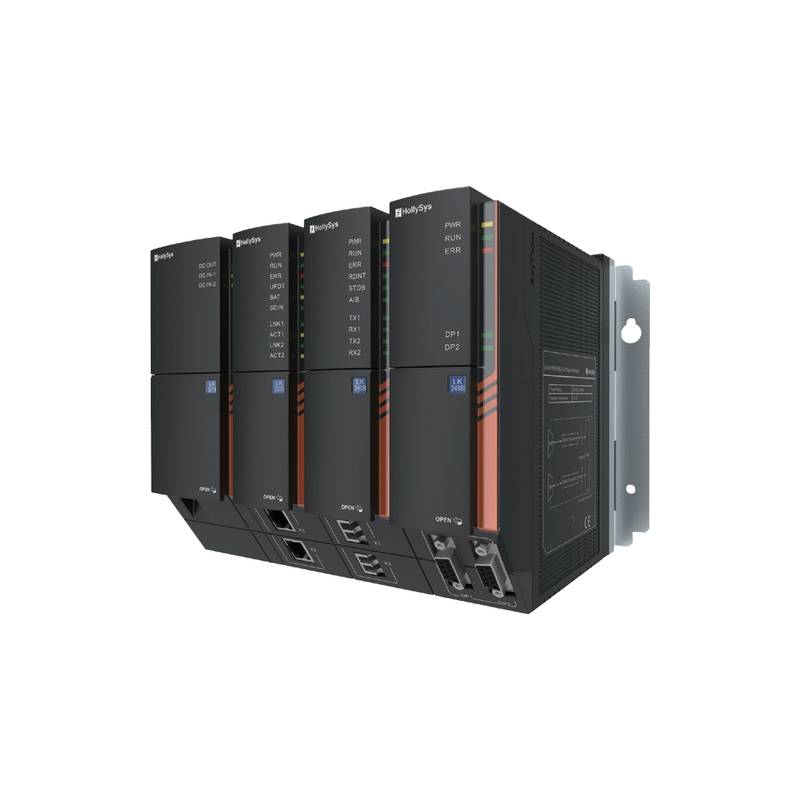

Los controladores lógicos programables HollySys LK220S ofrecen seguridad funcional SIL2 certificada y redundancia de doble chasis para procesos críticos de automatización industrial. Con una sólida tolerancia a fallos y cumplimiento nativo con las normas IEC61508, esta solución de armario PLC garantiza la máxima disponibilidad en entornos operativos peligrosos.
La plataforma de controladores lógicos programables de seguridad LKS aborda el grave desafío industrial de los fallos de sistema de punto único en procesos continuos de alto riesgo, como la refinación petroquímica, la generación de energía y la distribución de gas. Operando en una arquitectura de procesamiento de doble núcleo a 667 MHz, el módulo de control principal LK220S ejecuta lógica de seguridad compleja mientras mantiene ciclos de exploración deterministas. Los buses de comunicación y los bucles de fuente de alimentación utilizan topologías totalmente redundantes para evitar la pérdida de paquetes, la latencia de datos y las paradas inesperadas del controlador. La configuración del sistema se basa en el entorno de software Safety FA-AutoThink, que cumple estrictamente con las normas IEC61131-3 para admitir la programación en Diagrama de Escalera (Ladder) y Diagrama de Bloques de Funciones con verificación avanzada de descompilación.
Especificaciones Técnicas
Frecuencia dominante de la CPU: Doble núcleo, 667 MHz @ 24 VDC
Tasa de ejecución de instrucciones (Operaciones de bits): 20 ns @ Carga estándar
Tasa de ejecución de instrucciones (Punto fijo): 20 ns @ Carga estándar
Tasa de ejecución de instrucciones (Punto flotante): 28 ns @ Carga estándar
Capacidad de almacenamiento de programas: 32 MB (16 MB para el sistema, 16 MB para la lógica de usuario) @ 25°C
Memoria MRAM retentiva ante pérdida de energía: 512 KB @ 24 VDC
Puertos de comunicación Ethernet: 2 puertos 10/100M @ Protocolo Modbus TCP
Clasificación de protección del módulo: IP20 @ Instalación en armario estándar
Capacidad de E/S de sistema único: 1.000 puntos @ Configuración máxima
Zona I de área de variables de entrada: 128 KB @ Memoria del sistema
Zona Q de área de variables de salida: 128 KB @ Memoria del sistema
Zona G de área de variables generales: 1 MB @ Memoria del sistema
Zona M de área de variables de parámetros de usuario: 1 MB @ Memoria del sistema
Zona R de área retentiva: 64 KB @ Asignación MRAM
Soporte de redundancia: Redundancia de reserva en caliente de doble placa base @ Nivel de rack
Dimensiones físicas del módulo: 44,7 mm x 166 mm x 152 mm @ An x Al x Pr
Integración del Sistema y Configuración de Hardware
Implementar el controlador de seguridad LK220S dentro de un armario PLC industrial requiere una adherencia estricta a los protocolos de blindaje y puesta a tierra EMC. Todas las líneas de comunicación deben utilizar cables de par trenzado apantallados terminados en una barra de puesta a tierra de baja impedancia para eliminar la interferencia electromagnética de modo común de los variadores de frecuencia cercanos. Las interfaces Ethernet duales de 10/100M admiten topologías en anillo y en estrella, requiriendo cables de conexión industriales de alta calidad con mecanismos robustos de bloqueo de conectores. La instalación de la placa base implica una alineación basada en ranuras donde los módulos de E/S de seguridad y sin seguridad se pueden integrar de manera adyacente sin degradación de la señal. Las operaciones de sustitución en caliente (hot-swapping) deben ejecutarse secuencialmente manteniendo la integridad adecuada de la comunicación del bus de la placa base para evitar disparos en estado de fallo durante el mantenimiento en tiempo de ejecución.
Fiabilidad y Durabilidad Ambiental
Diseñado para operación continua en plantas industriales severas, el módulo LK220S incorpora un revestimiento protector conformal en las placas de circuito impreso internas para resistir gases corrosivos y altos niveles de humedad. El diseño de hardware presenta vías de disipación térmica de alta eficiencia, permitiendo un funcionamiento fiable en amplios rangos de temperatura ambiente sin ventilación mecánica forzada. La redundancia de doble chasis combinada con más del 90% de cobertura diagnóstica ofrece una métrica de tiempo medio entre fallos de 100.000 horas. La arquitectura MRAM no volátil mantiene la integridad de los datos retentivos sin depender de baterías de respaldo internas que requieran un mantenimiento intensivo, reduciendo los riesgos de tiempo de inactividad operativa a largo plazo en instalaciones remotas.
Guía de Selección y Opciones Alternativas
Al especificar arquitecturas de seguridad para bucles industriales de alta consecuencia, los ingenieros deben evaluar la densidad de entrada-salida, el rendimiento del tiempo de exploración y los niveles de redundancia entre los controladores de seguridad LK220S y los controladores de procesos a gran escala estándar como la serie LK500. Para operaciones que requieren una referencia cruzada fluida, migración de sistemas heredados o adquisición inmediata de componentes, Beijing Zhongping Technology ofrece una amplia consulta de ingeniería, coincidencia de piezas de referencia cruzada e inventario de hardware respaldado por la fábrica original para apoyar cronogramas de implementación urgentes.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es la principal certificación de seguridad asociada con el controlador LK220S?
La unidad está certificada por TÜV SÜD para el cumplimiento de SIL2 bajo las normas IEC61508, IEC61511, EN50126, EN50129 y EN 54-2.
2. ¿Beijing Zhongping Technology ofrece inventario local y pruebas antes del envío para este modelo?
Sí, Beijing Zhongping Technology mantiene stock regional original de fábrica y realiza estrictas inspecciones de calidad antes del despacho.
3. ¿Qué lenguajes de programación admite el software Safety FA-AutoThink?
Admite la programación en Diagrama de Escalera (Ladder) y Diagrama de Bloques de Funciones cumpliendo estrictamente con la norma IEC61131-3.
4. ¿Cómo maneja el módulo el almacenamiento de programas y la asignación de memoria?
Cuenta con 32 MB de almacenamiento total de programas, divididos equitativamente con 16 MB asignados para operaciones del sistema y 16 MB dedicados a la lógica de la aplicación del usuario.
5. ¿Se admite la sustitución en caliente (hot-swapping) para los módulos de entrada y salida en el rack?
Sí, la arquitectura del sistema admite completamente la sustitución en caliente de los módulos para garantizar la continuidad del mantenimiento sin interrupciones.
6. ¿Qué protocolos de comunicación se admiten en los puertos Ethernet integrados?
Los puertos Ethernet duales de 10/100M admiten de forma nativa el protocolo Modbus TCP para un intercambio de datos robusto.
7. ¿Cuál es la velocidad de ejecución de las instrucciones de punto flotante en esta CPU?
La velocidad de ejecución de instrucciones de punto flotante está calificada en 28 ns bajo condiciones operativas estándar.
8. ¿Qué clasificación de envolvente física poseen estos módulos de controladores?
Los módulos individuales cuentan con una clasificación de protección IP20 y están diseñados para su instalación dentro de armarios de control industrial sellados.
