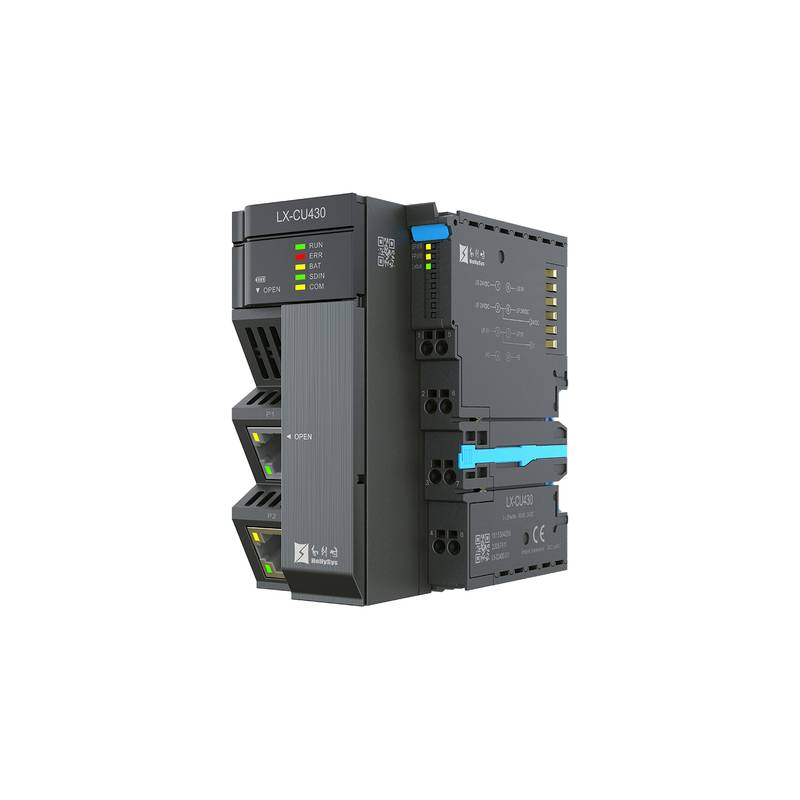

El PLC compacto HollySys LX CU400 ofrece ejecución determinista de alta velocidad y capacidades de movimiento multieje para tareas de automatización precisas. Diseñado con una arquitectura abierta y robustas interfaces de comunicación, optimiza el espacio en el armario de control al tiempo que garantiza una interoperabilidad perfecta en las redes industriales modernas.
La automatización industrial moderna exige altas velocidades de procesamiento y diseños compactos para evitar las limitaciones de espacio en los armarios y los cuellos de botella en la comunicación en maquinaria multieje. La serie HollySys LX-CU400 aborda estos desafíos integrando procesadores multicorte avanzados, capacidades maestras EtherCAT de alta velocidad y compatibilidad con lenguajes de programación estándar como IEC61131-3. Su arquitectura permite a los ingenieros gestionar lógica compleja y control de movimiento sincronizado simultáneamente sin sacrificar el rendimiento en el tiempo de escaneo. El controlador minimiza la complejidad del cableado y se integra de forma nativa con componentes de automatización de terceros, lo que garantiza una alta disponibilidad y tiempos de respuesta predecibles en entornos de fabricación automatizados.
Especificaciones técnicas
Tiempo de ejecución de instrucción de bit: 3 ns en condiciones de funcionamiento estándar
Memoria de programa de usuario: 3 MB con carga nominal
Variables de entrada Área I: 128 KB en configuración máxima
Variables de salida Área Q: 128 KB en configuración máxima
Variables globales Área M: 4 MB en RAM del sistema
Variables globales Área N: 3 MB en almacenamiento de usuario
Área R de retención ante apagón: 256 KB con respaldo sin batería
Interfaz Ethernet: 2 x RJ45 a 10/100/1000 Mbps adaptativo
Capacidad de maestro Modbus TCP: 32 esclavos con carga de red máxima
Capacidad de esclavo Modbus TCP: 32 maestros con carga de red máxima
Capacidad de maestro EtherNet IP: 64 conexiones con sondeo activo
Ciclo de bus EtherCAT: 1 ms con intervalo mínimo
Soporte de esclavos EtherCAT: 128 unidades con topología máxima
Ejes servo EtherCAT: 16 ejes con tasa de actualización de 1 ms
Total de ejes de movimiento compatibles: 64 ejes combinados virtuales y de bus
Corriente de salida del lado del sistema: 1.5 A a 24 VDC
Corriente de salida del lado de campo: 10 A a 24 VDC
Consumo de energía del sistema: 7 W con carga máxima
Dimensiones físicas: 56 x 109 x 90 mm (ancho x alto x fondo)
Integración del sistema y configuración de hardware
Una instalación mecánica y eléctrica adecuada garantiza la integridad de la señal y el funcionamiento fiable del controlador compacto LX-CU400 dentro de los paneles de control industrial. Monte el controlador en rieles DIN estándar de 35 mm, asegurando un espacio libre vertical adecuado para la disipación térmica alrededor del perfil de la carcasa de 56 mm. Se deben utilizar cables de par trenzado apantallados para todos los enlaces de comunicación Ethernet y serie para mitigar la interferencia electromagnética de variadores de frecuencia y actuadores de alta potencia cercanos. Conecte a tierra el chasis del controlador directamente a la placa de montaje del panel posterior utilizando correas de unión de cobre de baja impedancia para eliminar los bucles de tierra y proteger los circuitos lógicos sensibles contra picos de voltaje transitorios.
Fiabilidad y durabilidad ambiental
El controlador incorpora protecciones térmicas y eléctricas de grado industrial diseñadas para un funcionamiento continuo en entornos de fábrica adversos. La disipación de calor se logra mediante convección pasiva a través de la carcasa compacta, manteniendo las temperaturas de los componentes internos dentro de umbrales seguros con un consumo de energía máximo del sistema de 7 W. Las tecnologías de memoria no volátil eliminan los costes de mantenimiento asociados con las baterías de respaldo físicas, protegiendo los programas de usuario y los registros de datos contra la pérdida de energía inesperada. El estricto cumplimiento de las normas de compatibilidad electromagnética garantiza la resistencia al ruido radiado y conducido, maximizando el tiempo medio entre fallos en las líneas de producción automatizadas.
Guía de selección y opciones alternativas
La selección de la variante adecuada depende de los requisitos específicos de los ejes de movimiento, las necesidades de redundancia de comunicación y los niveles de integración de seguridad dentro de la arquitectura de la máquina de destino. El modelo LX-CU430 da servicio a aplicaciones multieje estándar que requieren un procesamiento lógico de alta velocidad y una conectividad de protocolo completa sin expansiones de seguridad funcional dedicadas. Para la maquinaria que requiere funciones de seguridad integradas, el modelo LX-CU433 proporciona soporte de hardware extendido para módulos de seguridad y capacidades de conexión en caliente. 北京众平科技股份有限公司 (Beijing Zhongping Technology) ofrece consultas técnicas expertas y soporte de inventario local para ayudar a los ingenieros con la selección de referencias cruzadas y reemplazos de modelos sin problemas.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo mínimo de ciclo de bus EtherCAT compatible con la serie LX-CU400?
El tiempo mínimo de ciclo de bus EtherCAT es de 1 ms, lo que garantiza la transmisión de datos de alta velocidad y el control de movimiento sincronizado para hasta 16 ejes servo.
2. ¿El controlador es compatible con lenguajes de programación estándar?
Sí, es compatible con los lenguajes de programación estándar IEC61131-3 junto con la programación de alto nivel C y Cplusplus para un desarrollo de aplicaciones flexible.
3. ¿Cuál es el número máximo de esclavos EtherCAT compatibles?
El controlador admite hasta 128 dispositivos esclavos EtherCAT conectados a través de la topología de red.
4. ¿Cómo se retienen los datos del programa de usuario durante una pérdida de energía?
Los datos de usuario y las variables de retención se almacenan en áreas de memoria no volátil dedicadas (Área R de hasta 256 KB) sin necesidad de baterías de respaldo físicas.
5. ¿Qué protocolos de comunicación están disponibles en los puertos Ethernet integrados?
Los puertos RJ45 duales admiten el protocolo libre TCP/IP, Modbus TCP, EtherNet/IP y los estándares de comunicación HLINK.
6. ¿Existen diferencias en la seguridad funcional entre el LX-CU430 y el LX-CU433?
Sí, el LX-CU430 no es compatible con módulos de seguridad funcional extendidos, mientras que el LX-CU433 admite una integración avanzada de seguridad funcional.
7. ¿Cuáles son las dimensiones físicas del controlador compacto?
Las dimensiones son 56 mm de ancho, 109 mm de alto y 90 mm de fondo.
8. ¿Qué plazos de entrega de envío y términos de garantía se aplican a los pedidos realizados a través de 北京众平科技股份有限公司 (Beijing Zhongping Technology)?
Los pedidos se benefician del enrutamiento de inventario localizado, pruebas rigurosas antes del envío y una póliza de garantía industrial estándar integral de 12 meses.
