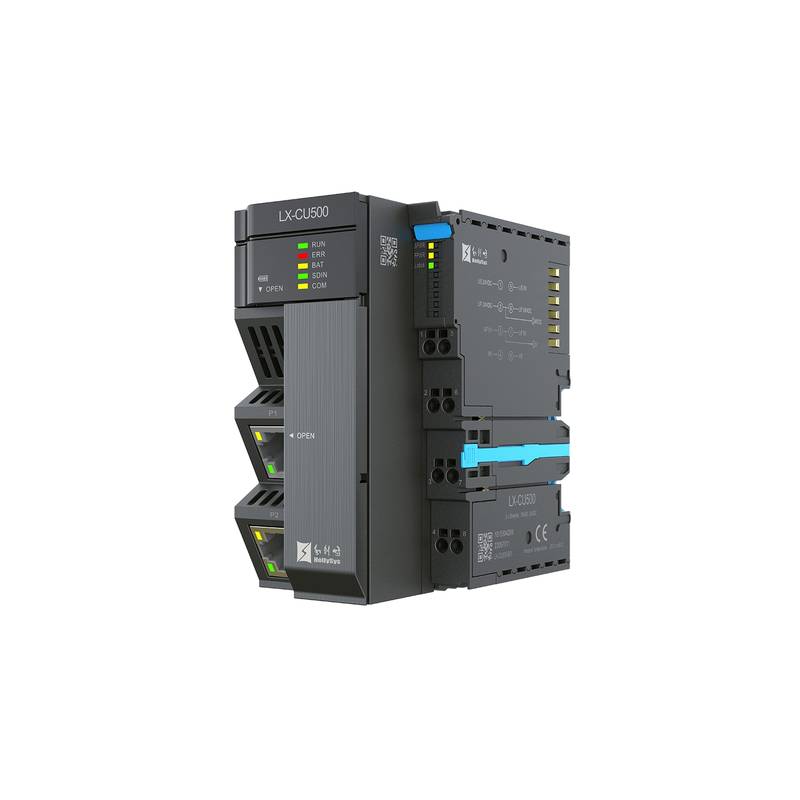

Diseñado para la automatización industrial avanzada y el control de movimiento determinista, el controlador de movimiento de servo AC de 64 ejes HollySys LX CU500 PLC Automation ofrece un rendimiento de procesamiento de múltiples núcleos. Gestiona de manera eficiente hasta 64 ejes de movimiento sincronizado junto con operaciones lógicas complejas. Suministrado directamente a través de canales de distribución seguros, este controlador de alto rendimiento proporciona a los fabricantes de máquinas capacidades informáticas robustas.
La serie LX CU500 aborda desafíos industriales críticos como las restricciones de espacio en gabinetes y los cuellos de botella de comunicación de alta velocidad. Construido sobre un diseño de arquitectura abierta, el controlador presenta un factor de forma compacto que minimiza el espacio ocupado en el panel sin sacrificar la potencia de procesamiento. Es compatible con los lenguajes de programación estándar en conformidad con IEC61131-3 junto con la biblioteca de control de movimiento PLCopen, lo que permite una integración fluida en los flujos de trabajo de desarrollo existentes. El sistema admite múltiples protocolos de comunicación industrial, lo que permite el intercambio de datos en tiempo real con equipos de automatización de terceros. Además, el soporte de conexión en caliente (hot-plugging) y las capacidades de red en anillo mejoran la disponibilidad del sistema y la estabilidad operativa en entornos de fabricación exigentes.
Especificaciones técnicas
Tiempo de ejecución de bits: 3 ns @ Conjunto de instrucciones básicas
Memoria de programa de usuario: 6 MB @ Operación estándar
Almacenamiento en tarjeta SD: <=32 GB @ Intercambiable en caliente (Hot-Swappable)
Área I de variables de entrada: 256 KB @ Memoria del sistema
Área Q de variables de salida: 256 KB @ Memoria del sistema
Área M de variables globales: 8 MB @ Memoria del sistema
Área N de variables globales: 6 MB @ Memoria del sistema
Área R de memoria retentiva: 500 KB @ Respaldo ante pérdida de energía
Interfaz Ethernet: 2 x puertos RJ45, adaptativos 10/100/1000 Mbps @ Unidad principal
Tiempo de ciclo de EtherCAT: Mínimo de 500 us @ Carga máxima del bus
Soporte de esclavos EtherCAT: <=128 estaciones @ Modelo LX-CU500
Ejes de movimiento compatibles: <=64 ejes de bus EtherCAT @ Control sincronizado
Corriente de salida del lado del sistema: Máximo de 1.5 A @ 24 VDC
Corriente de salida del lado de campo: Máximo de 10 A @ 24 VDC
Consumo de energía del módulo: Máximo de 7 W @ Tensión nominal
Dimensiones físicas: 56 x 109 x 90 mm (An x Al x Pr) @ Montaje en envolvente
Integración del sistema y configuración de hardware
La integración del sistema requiere una atención meticulosa a las prácticas de cableado físico, conexión a tierra y blindaje para evitar interferencias electromagnéticas en entornos industriales de alto ruido. El controlador utiliza conectores de comunicación de grado industrial, incluidos puertos RJ45 estándar e interfaces EtherCAT dedicadas, que exigen cables de par trenzado apantallado para mantener la integridad de los datos a largas distancias. La instalación en el gabinete debe cumplir con las pautas adecuadas de gestión térmica, asegurando un espaciado adecuado alrededor del gabinete de 56 x 109 x 90 mm para facilitar el enfriamiento por convección natural. La conexión a tierra debe seguir una configuración de topología en estrella, conectando el riel DIN y los terminales de tierra del sistema a una tierra física de baja impedancia para eliminar posibles bucles de tierra. Al utilizar la función de conexión en caliente para los módulos de expansión, los ingenieros deben verificar que la distribución de energía local cumpla con los límites de corriente máximos de 1.5 A en el lado del sistema y 10 A en el lado de campo para evitar caídas de voltaje durante la inserción o extracción de módulos en tiempo de ejecución.
Fiabilidad y durabilidad ambiental
La serie LX CU500 está diseñada para soportar condiciones severas en la planta de producción, ofreciendo alta confiabilidad y un tiempo medio prolongado entre fallas. Su arquitectura interna de estado sólido cuenta con una protección robusta contra transitorios eléctricos, fluctuaciones de voltaje y ruido de alta frecuencia comunes en los sectores de fabricación pesada. Los parámetros operativos están optimizados para rangos de temperatura industrial estándar, mientras que las placas de circuito interno con revestimiento conformal protegen contra la humedad, las partículas en suspensión en el aire y los gases corrosivos. El controlador incorpora un monitoreo de diagnóstico avanzado, rastreando la temperatura del sistema, el estado de la fuente de alimentación y las tasas de error de comunicación en tiempo real. El mantenimiento se simplifica mediante tarjetas de memoria intercambiables en caliente y el reemplazo de componentes modulares, minimizando el tiempo medio de reparación y evitando el tiempo de inactividad prolongado de la fábrica durante el servicio programado.
Guía de selección y opciones alternativas
La selección de la variante de controlador adecuada depende en gran medida de la escala específica del proyecto de automatización, los requisitos de topología de red y las demandas de sincronización de ejes. El modelo estándar LX-CU500 se adapta a aplicaciones multieje que requieren hasta 64 ejes de movimiento EtherCAT y un procesamiento lógico de propósito general robusto. Para aplicaciones que requieren redundancia de red avanzada, la variante LX-CU501 ofrece soporte integrado de red en anillo a través de puertos físicos dedicados. Al expandirse más allá de las capacidades básicas de E/S o al integrar módulos de seguridad funcional, los integradores de sistemas también pueden evaluar modelos alternativos como el LX-CU510 y el LX-CU511 para adaptarse a restricciones de topología específicas. Beijing Zhongping Technology ofrece consultoría técnica integral, brindando selección experta por referencia cruzada y un soporte de inventario confiable para optimizar su proceso de adquisición de ingeniería.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo mínimo de ciclo del bus EtherCAT compatible con el controlador LX CU500?
El tiempo mínimo de ciclo del bus EtherCAT es de 500 microsegundos, lo que permite la transmisión de datos a alta velocidad y una sincronización precisa para aplicaciones exigentes de control de movimiento multieje.
2. ¿El controlador admite lenguajes de programación estándar?
Sí, es totalmente compatible con los lenguajes de programación que cumplen con la norma IEC61131-3, junto con la programación de alto nivel C/C++ y los bloques de función de control de movimiento estándar PLCopen.
3. ¿Cuál es el número máximo de ejes servo EtherCAT que se pueden controlar?
El controlador admite hasta 64 ejes de bus EtherCAT, que pueden incluir una combinación de ejes virtuales y ejes de bus físicos configurados a través del software de ingeniería.
4. ¿Se admite el intercambio en caliente para los módulos de expansión y las tarjetas de memoria?
Sí, el sistema admite la funcionalidad de conexión en caliente bajo restricciones operativas específicas, y la ranura para tarjetas SD admite hasta 32 GB de almacenamiento externo intercambiable en caliente para registro de datos y respaldo de programas.
5. ¿Qué protocolos de comunicación son compatibles de forma nativa por las interfaces Ethernet integradas?
El controlador admite de forma nativa varios protocolos industriales, incluidos EtherNet/IP (como maestro o esclavo), Modbus TCP, comunicación de socket libre TCP/IP y protocolos HLINK.
6. ¿Cómo se asigna la memoria de programa de usuario en todo el sistema?
El controlador proporciona 6 MB de memoria de programa de usuario dedicada, acompañada de 256 KB para variables de entrada, 256 KB para variables de salida, 8 MB para variables M globales y 500 KB de almacenamiento retentivo.
7. ¿Cuáles son las dimensiones físicas y las especificaciones de consumo de energía de la unidad?
Las dimensiones físicas son 56 mm de ancho, 109 mm de alto y 90 mm de profundidad. El consumo máximo de energía del sistema está calificado en 7 vatios.
8. ¿Qué soporte de logística y garantía está disponible para los pedidos realizados a través de Beijing Zhongping Technology?
Beijing Zhongping Technology suministra esta unidad desde el stock original de fábrica, respaldada por inspecciones exhaustivas antes del envío y una política de garantía estándar de 12 meses respaldada por el fabricante.
