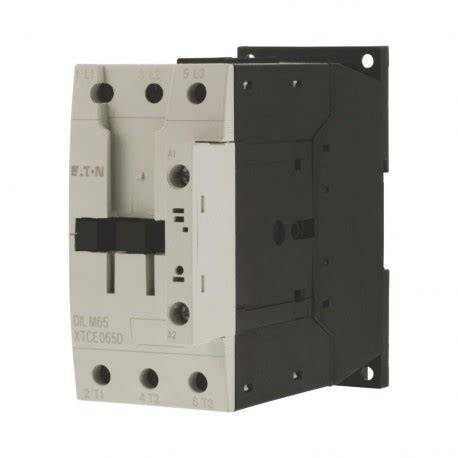

El Eaton DILM65 (240V50Hz) es un contactor de potencia AC de tres polos de alto rendimiento de la serie xStart establecida, diseñado para ofrecer una capacidad de conmutación fiable en los entornos más exigentes. Como un contactor pesado genuino, está diseñado para gestionar cargas eléctricas sustanciales, con una corriente operativa nominal de 65 A y una potencia nominal de 30 kW a 400 V. Este modelo funciona con una bobina de CA de 240 V a 50 Hz, lo que lo hace adecuado para una amplia gama de sistemas eléctricos industriales y comerciales. Su función principal es proporcionar control remoto para potentes motores trifásicos, sistemas de iluminación y otras cargas de alta corriente, ofreciendo una durabilidad excepcional con una vida útil mecánica de hasta 10 millones de operaciones. La serie DILM65 es conocida por su diseño modular, que simplifica la integración del sistema y permite una expansión sin problemas con una gama de accesorios, solidificando su posición como componente versátil y fiable en automatización y paneles de control.
Especificaciones técnicas y datos de rendimiento
El Eaton DILM65 (240V50Hz) está definido por un conjunto de parámetros técnicos robustos que subrayan su clasificación de trabajo pesado. Las principales potencias eléctricas incluyen una corriente operativa nominal (Ie) de 65 A y una potencia operativa nominal de 30 kW para sistemas de CA trifásicos a 400 V. Sus contactos principales están configurados como 3 polos normalmente abiertos (3NO) y pueden manejar una categoría de utilización máxima de AC-3, que es estándar para el arranque y la parada del motor de la jaula de ardilla. La bobina de control está optimizada para un voltaje de 240 voltios a una frecuencia de 50 Hz. Físicamente, este contactor de potencia de CA está diseñado para un uso eficiente del espacio, con dimensiones compactas y un peso que facilita el fácil montaje en rieles o paneles DIN estándar. Está diseñado para funcionar de manera fiable en un amplio rango de temperatura ambiente de -25 ° C a + 60 ° C, garantizando la estabilidad en condiciones ambientales desafiantes.
Características 2.Design y calidad de construcción
La construcción del DILM65 (240V50Hz) incorpora varias innovaciones de diseño que contribuyen a su larga vida útil y seguridad operativa. Utiliza un sistema de conexión terminal de tornillo, que proporciona una interfaz segura y fiable para el cableado de alimentación y control, asegurando una alta integridad de conexión incluso cuando se trata de conductores de diferentes secciones transversales. Una característica significativa de este contactor pesado es su excepcionalmente baja disipación de potencia, lo que minimiza la generación de calor dentro del gabinete de control. Esta característica permite mayores densidades de instalación sin comprometer el rendimiento o requerir extensas medidas de enfriamiento. El sistema electromagnético está optimizado para un funcionamiento de bajo ruido y alta eficiencia, contribuyendo al perfil general de ahorro de energía del dispositivo. Los materiales seleccionados para componentes críticos, tales como el material de contacto y la carcasa, se eligen por su durabilidad y resistencia al desgaste y a la erosión eléctrica.
Áreas de aplicación primarias y casos de uso
La versatilidad del Eaton DILM65 (240V50Hz) lo convierte en un contactor de potencia CA preferido en numerosas industrias. Su aplicación más común es en el control y conmutación de motores trifásicos encontrados en maquinaria industrial, como bombas, compresores, ventiladores y sistemas transportadores. Es particularmente adecuado para tareas exigentes como correr (pulgadas) y ciclos de inicio-parada frecuentes (trabajo AC-4). Más allá del control del motor, este contactor de trabajo pesado también se emplea en sistemas de distribución de energía para controlar cargas de calefacción resistivas, conmutación de transformadores y condensadores automáticos de corrección de factor de potencia. Industrias como la automatización de fábricas, el manejo de materiales, el tratamiento de agua y los sistemas de gestión de edificios con frecuencia aprovechan la fiabilidad de la serie DILM65 para sus operaciones críticas.
4.Compatibilidad, accesorios e integración del sistema
Una fortaleza clave de la plataforma DILM65 es su modularidad y amplia gama de accesorios compatibles, que mejoran en gran medida su funcionalidad y facilidad de integración. El contactor se puede expandir fácilmente con bloques de contacto auxiliares que se adhieren a la unidad principal, lo que permite la adición de contactos de señalización normalmente abiertos o normalmente cerrados para la retroalimentación del circuito de control. Otros accesorios disponibles incluyen bloqueos mecánicos (para acoplar de forma segura dos contactores para aplicaciones como el control reversible del motor), supresores de sobretensiones para la protección de la bobina y cubiertas de terminales. Este contactor de alimentación de CA también está diseñado para la compatibilidad con sistemas de comunicación industriales modernos como SmartWire-DT, facilitando la conexión sin problemas a redes de control de nivel superior y simplificando el cableado. Además, su diseño es a prueba de futuro, con dimensiones idénticas para versiones operadas por CA y CC, lo que simplifica la disposición y el diseño del panel.
Ventajas competitivas y propuesta de valor
Elegir el Eaton DILM65 (240V50Hz) proporciona varias ventajas distintas que se traducen en valor a largo plazo. Su alta resistencia eléctrica y mecánica de hasta 10 millones de operaciones reduce significativamente el costo total de propiedad al minimizar las necesidades de mantenimiento y la frecuencia de reemplazo. El cumplimiento del contactor con las normas de eficiencia del motor IE3 garantiza que esté listo para su uso con los últimos diseños de motores de alta eficiencia, apoyando los esfuerzos globales de conservación de energía. La capacidad de ser controlada directamente por un PLC para ciertas calificaciones elimina la necesidad de un relé intermedio, reduciendo el número de componentes, ahorrando espacio en el panel y simplificando el diseño del circuito de control. Estas características, combinadas con sus certificaciones globales y la fuerte reputación de la marca Eaton (anteriormente Moeller), hacen de este contactor pesado una inversión confiable e inteligente para los integradores de sistemas y los fabricantes originales en todo el mundo.
Preguntas frecuentes (FAQ)
1. ¿Cuál es la diferencia clave entre el DILM65 (240V50Hz) y un relé estándar?
La diferencia principal radica en su capacidad y propósito de diseño. Mientras que ambos son interruptores operados eléctricamente, un relé se utiliza típicamente para circuitos de control de corriente inferior (generalmente por debajo de 15-20A). El Eaton DILM65 (240V50Hz) es un contactor dedicado de trabajo pesado construido para manejar corrientes mucho más altas, hasta 65 A, para conmutar la potencia principal a cargas como motores grandes, calentadores o transformadores. Es físicamente más grande, más robusto y tiene características como paracaídas de arco para interrumpir de forma segura los circuitos de alta potencia.
2. ¿Puede este contactor ser utilizado tanto para el arranque del motor delta estrella como para el arranque directo en línea (DOL)?
Sí, el Eaton DILM65 es lo suficientemente versátil para ser desplegado en varias aplicaciones de arranque de motores. Para Direct-On-Line (DOL) arranque, se utiliza un solo contactor. En configuraciones de arranque de delta estrella más complejas, que requieren tres contactores, se pueden emplear conjuntamente múltiples unidades DILM65. La disponibilidad de bloqueos mecánicos es una característica clave aquí, ya que se pueden utilizar para garantizar el funcionamiento seguro y mutuamente exclusivo de los contactores principales y delta.
3. ¿Cuáles son las prácticas de mantenimiento recomendadas para garantizar la larga vida útil de este contactor?
Si bien el Eaton DILM65 (240V50Hz) está diseñado para un mantenimiento mínimo, se recomienda una inspección periódica para aplicaciones críticas. Esto incluye comprobar si hay signos de daño físico, asegurarse de que las conexiones de terminales estén apretadas para evitar el sobrecalentamiento y mantener la unidad limpia y libre de polvo o contaminación excesiva. La durabilidad incorporada del contactor y el alto número de operaciones mecánicas previstas significan que en condiciones normales, proporcionará años de servicio fiable con muy poca intervención.
¿Es este modelo específico de 240V 50Hz adecuado para uso en regiones con sistemas de alimentación de 230V o 220V?
El Eaton DILM65 (240V50Hz) está diseñado para funcionar dentro de una tolerancia de voltaje especificada. Mientras que la tensión nominal de la bobina es de 240 V AC a 50 Hz, por lo general puede funcionar correctamente dentro de un rango alrededor de este valor, que a menudo incluye sistemas de 230 V. Sin embargo, para un rendimiento óptimo y para evitar problemas como zumbido excesivo o chatter, es crucial consultar la hoja de datos oficial del fabricante para la tolerancia exacta de tensión permitida para la bobina. El uso de una tensión de bobina fuera del rango especificado puede afectar a las características de entrada y salida del contactor.
5. ¿Qué accesorios son esenciales para una instalación básica de este contactor?
Para una instalación básica, el Eaton DILM65 (240V50Hz) a menudo no requiere accesorios adicionales para realizar su función de conmutación primaria. Sin embargo, en la mayoría de las aplicaciones del panel de control, se recomienda altamente usar un módulo de supresión de sobretensiones a través de los terminales de bobina. Este accesorio protege los dispositivos de control sensibles como las salidas de PLC de los picos de voltaje generados por la inductancia de la bobina cuando se desactiva. Adicionalmente, se añade frecuentemente un bloque de contacto auxiliar para proporcionar una señal para el circuito de control para indicar el estado del contactor (encendido o apagado).
