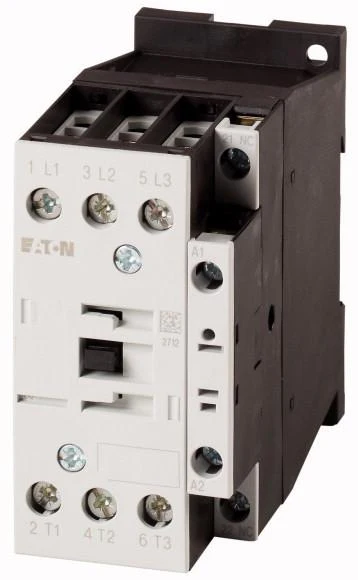

El Eaton DILM32-01 es un componente fundamental en los paneles de control industriales, representando un contactor de 3 polos de alta calidad diseñado para aplicaciones exigentes. Como miembro de la serie DILM de Eaton, este contactor industrial está diseñado para proporcionar un rendimiento fiable y duradero en el control de cargas trifásicas, especialmente motores eléctricos. Su función principal es hacer y romper repetidamente circuitos eléctricos, lo que permite el control remoto de equipos que van desde bombas y ventiladores simples hasta maquinaria compleja. Con una construcción robusta que garantiza una alta vida útil mecánica y eléctrica, el DILM32-01 es una solución versátil y esencial para diseñadores de sistemas y constructores de paneles en varias industrias, desde la fabricación y el control de procesos hasta la infraestructura y la gestión de edificios.
1. Visión general del producto y principio operativo
El Eaton DILM32-01 es un contactor de 3 polos operado electromecánicamente, lo que significa que utiliza una bobina electromagnética para abrir o cerrar tres conjuntos de contactos de potencia principales simultáneamente. El núcleo de su funcionamiento es sencillo: cuando el voltaje de control se aplica a los terminales de bobina (típicamente designados A1 y A2), genera un campo magnético que tira de una armadura móvil. Este movimiento físico se transfiere a los contactos principales, cerrándolos y permitiendo que la corriente fluya a la carga. Cuando la bobina se desactiva, un mecanismo de resorte devuelve la armadura a su posición original, forzando a los contactos principales a abrir e interrumpir el circuito. Este principio electromecánico fiable y probado proporciona un excelente aislamiento eléctrico entre el circuito de control y el circuito principal de alta potencia.
Este modelo específico está diseñado para aplicaciones de trabajo estándar AC-3, que es la categoría para iniciar y detener motores de jaula de ardilla. El "32" en su designación se refiere a su clasificación actual, lo que indica que es adecuado para motores de hasta 15 kW (20 CV) a 400V. El DILM32-01 es parte de un sistema modular, lo que permite la fijación directa de bloques de contacto auxiliares, bloqueos mecánicos y otros accesorios, lo que mejora su funcionalidad y adaptabilidad a esquemas de control complejos.
2.Especificaciones técnicas y características de rendimiento
El DILM32-01 se caracteriza por un conjunto de parámetros técnicos precisos que definen su alcance de aplicación. Está clasificado para una tensión operativa de hasta 690V AC y una tensión nominal de aislamiento de 1000V. Su corriente térmica nominal, Ith, es de 32 A, y para la categoría de utilización estándar AC-3, está nominada para 15 kW a 400V. El voltaje de control de la bobina está disponible en una amplia gama de voltajes estándar de CA y CC, lo que permite la integración en prácticamente cualquier arquitectura de sistema de control.
Las métricas de rendimiento de este contactor industrial son impresionantes. Está diseñado para un alto número de operaciones eléctricas, a menudo en el rango de millones de operaciones mecánicas, mostrando su durabilidad. El dispositivo cuenta con una bobina de retención de bajo consumo de energía, que reduce el uso de energía y la generación de calor en el panel de control después de la sobrecarga inicial de atracción. Además, está diseñado para soportar altas corrientes de entrada, que son comunes al iniciar cargas inductivas como motores, lo que garantiza un funcionamiento fiable durante toda su vida útil.
Características 3.Design y detalles de construcción
Construcción robusta y selección de materiales
La construcción física del DILM32-01 se centra en la durabilidad y la seguridad. La carcasa está hecha de plásticos de ingeniería autoextinguibles de alta calidad que proporcionan una excelente resistencia al impacto, los productos químicos y el calor. Esto garantiza un funcionamiento seguro y protege contra la propagación del fuego. Los contactos principales están típicamente hechos de aleaciones a base de plata como óxido de plata-cadmio (AgCdO) o óxido de plata-estaño (AgSnO2), que ofrecen propiedades de extinción de arco superiores, resistencia a la soldadura y erosión por contacto baja, todo lo cual contribuye a la larga vida eléctrica del contactor.
Modularidad e integración de accesorios
Una característica clave de este contactor de 3 polos es su diseño modular. La unidad de base se puede expandir fácilmente con bloques de contacto auxiliares encajados, que pueden proporcionar contactos normalmente abiertos (NO) o normalmente cerrados (NC) para su uso en circuitos de control y señalización. Esto permite que un solo contactor proporcione retroalimentación a un controlador lógico programable (PLC) sobre su estado. Además, se puede montar un accesorio de interbloqueo mecánico entre dos contactores DILM32-01 para evitar que se cierren simultáneamente, una característica de seguridad crítica para aplicaciones como controles de inversión del motor. También se pueden fijar temporizadores neumáticos para introducir un funcionamiento retardado.
Seguridad y cumplimiento medioambiental
El DILM32-01 está diseñado y probado para cumplir con las principales normas internacionales, incluyendo IEC / EN 60947-4-1, que gobierna los contactores de baja tensión y los arranques de motores. El cumplimiento de estas normas garantiza un cierto nivel de rendimiento, seguridad y calidad. El contactor típicamente cuenta con marcas de terminales claras, protectores de dedos para la seguridad del operador y una cubierta de polvo transparente para los terminales de la bobina. Muchas variantes también vienen con huellas de montaje estandarizadas, lo que permite una fácil sustitución e instalación en rieles DIN estándar.
Áreas de aplicación primarias y soluciones de la industria
La aplicación principal del contactor industrial Eaton DILM32-01 es el control de motores eléctricos trifásicos. Esto lo hace omnipresente en entornos industriales. Lo encontrará en los paneles de control para sistemas transportadores, donde arranca y detiene los motores de accionamiento. Se utiliza en máquinas herramientas para controlar husillos y motores de bomba de refrigerante. En sistemas HVAC, se emplea para operar compresores y motores de ventiladores grandes en unidades comerciales de tratamiento de aire.
Más allá del control del motor, este contactor de 3 polos también es perfectamente adecuado para conmutar otras cargas trifásicas resistivas e inductivas. Esto incluye elementos de calefacción industriales, bancos de transformadores y bancos de condensadores para la corrección del factor de potencia. Su fiabilidad lo convierte en un componente de elección para aplicaciones de infraestructura crítica, como plantas de tratamiento de agua, estaciones de bombeo y sistemas de distribución de energía, donde la falla no es una opción. Su versatilidad garantiza que sea un elemento fundamental en los paneles de automatización en los sectores de fabricación, alimentos y bebidas y automoción.
5.Ventajas operacionales y beneficios económicos
Mayor fiabilidad del sistema y tiempo de funcionamiento
La alta durabilidad mecánica y eléctrica del DILM32-01 se traduce directamente en una reducción del tiempo de inactividad no planificado para la maquinaria y los procesos. Su diseño robusto es resistente a las tensiones eléctricas de la interrupción del arco y al desgaste mecánico de la operación frecuente. Esta fiabilidad garantiza que las líneas de producción sigan funcionando y que los procesos críticos sigan siendo operativos, lo que es un beneficio económico significativo en términos de productividad y evitación de costos de mantenimiento.
Gestión de inventario y mantenimiento simplificado
La naturaleza modular del sistema DILM32-01 simplifica el mantenimiento y reduce los costos de inventario. En lugar de almacenar conjuntos de contactor completos para diferentes funciones, una instalación puede almacenar unidades de base estándar y una selección de módulos accesorios comunes. Si falla un contacto auxiliar, solo ese bloque específico necesita reemplazo, no todo el contactor. Esta modularidad, combinada con la larga vida útil del producto, da como resultado un menor costo total de propiedad durante la vida útil del panel de control.
Flexibilidad y facilidad de integración
Para los constructores de paneles e integradores de sistemas, el DILM32-01 ofrece una flexibilidad excepcional. La disponibilidad de múltiples voltajes de bobina permite la estandarización del diseño en diferentes sistemas de voltaje de control. El simple montaje y cableado ahorran tiempo valioso durante el montaje del panel. La capacidad de agregar accesorios significa que el mismo contactor de base puede configurarse para una función de inicio/parada simple o un esquema de control interbloqueado y monitorizado más complejo, proporcionando una solución a prueba de futuro que puede adaptarse a los requisitos del sistema en evolución.
Preguntas frecuentes (FAQ)
¿Cuál es la diferencia clave entre un contactor y un relé?
Mientras que ambos son interruptores electromecánicos, un contactor de 3 polos como el DILM32-01 está diseñado específicamente para manejar cargas de alta corriente, típicamente motores, y cuenta con contactos de potencia para el circuito trifásico principal junto con el potencial para contactos auxiliares. Un relé de uso general es típicamente más pequeño, tiene una corriente nominal más baja y se utiliza para circuitos de control y señalización. Los contactores están construidos con cámaras de arco y materiales de contacto más robustos para gestionar los arcos de conmutación de alta potencia que generan los motores.
¿Cómo selecciono el voltaje de bobina correcto para el DILM32-01?
El voltaje de la bobina es un parámetro de selección crítico y debe coincidir con el voltaje de control disponible en su sistema. Esta tensión está completamente separada de la tensión de potencia principal que se está conmutando. El DILM32-01 está disponible con bobinas para voltajes comunes de CA (por ejemplo, 24V, 110V, 230V, 400V) y voltajes de CC (por ejemplo, 24V, 110V). Debe comprobar la hoja de datos del fabricante para el número de artículo específico correspondiente a la tensión de la bobina requerida para garantizar el funcionamiento correcto.
¿Cuál es el propósito de añadir contactos auxiliares a este contactor?
Los contactos auxiliares son contactos de baja corriente que están vinculados mecánicamente al movimiento del contactor principal. Se utilizan para proporcionar retroalimentación de estado al sistema de control. Por ejemplo, un contacto auxiliar normalmente abierto puede cablearse a una luz piloto para indicar cuándo el motor está funcionando, o a una entrada de PLC para confirmar que el contactor ha atraído con éxito.
¿Se puede utilizar el DILM32-01 para invertir un motor trifásico?
Sí, pero requiere dos contactores DILM32-01 y un accesorio de bloqueo mecánico. Invertir un motor trifásico implica intercambiar dos de las tres fases. Los dos contactores están cableados para proporcionar estas diferentes secuencias de fases. El bloqueo mecánico está montado físicamente entre ellos para evitar que ambos se energicen al mismo tiempo, lo que causaría un cortocircuito grave de fase a fase.
¿Cuáles son las señales típicas de que un contactor como el DILM32-01 necesita ser reemplazado?
Los signos visibles incluyen la erosión por contacto o la soldadura que se puede ver durante la inspección, un ruido chateado o zumbido de una bobina fallida o signos de sobrecalentamiento en los terminales o el cuerpo. Los signos de funcionamiento incluyen que el contactor no se atrae de manera consistente, que el motor conectado no se arranca o que el contactor se cae inesperadamente bajo carga. Las inspecciones termográficas regulares también pueden detectar problemas de sobrecalentamiento antes de que conduzcan a fallas.
