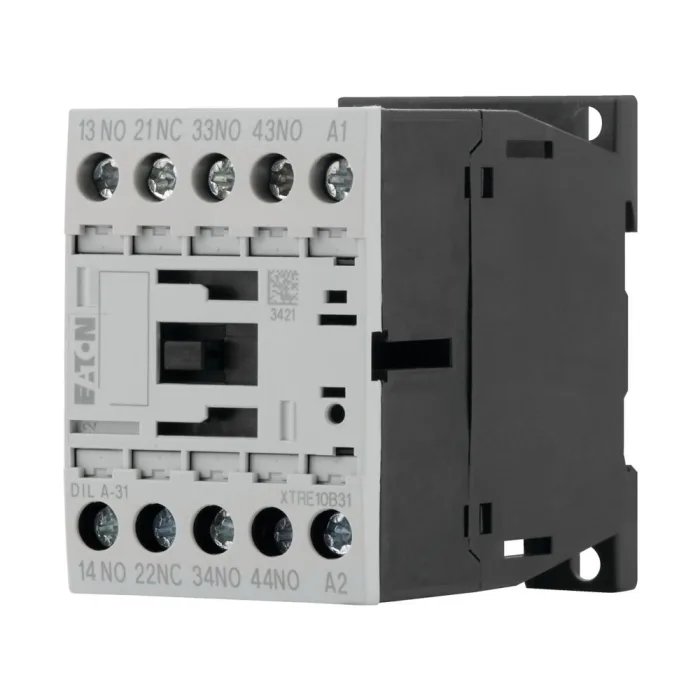

Eaton DILA-31 Módulo de relé de contactor de CA compacto de 4 polos

El Eaton DILA-31 es un contactor de 4 polos robusto y versátil diseñado específicamente para satisfacer los complejos requisitos de conmutación de los modernos sistemas de control industrial. Como parte de la famosa serie Moeller de Eaton, este relé de contactor de CA está diseñado para proporcionar un rendimiento fiable en un factor de forma compacto y modular. Su función principal es actuar como una interfaz de conmutación pesada, a menudo controlada directamente por controladores lógicos programables (PLC), para gestionar cargas de mayor potencia como motores, elementos de calefacción y sistemas de iluminación. Con una corriente operativa máxima de 4A y una configuración de contacto versátil, el DILA-31 sirve como un componente crítico de acoplamiento e interfaz, colmando la brecha entre los circuitos de control de baja potencia y los sistemas de accionamiento de alta potencia con una eficiencia y fiabilidad excepcionales. Su diseño refleja los siglos de experiencia de Eaton en arranque, control y protección de motores, ofreciendo una solución probada para aplicaciones que exigen tanto seguridad como durabilidad operativa.

1. Visión general del producto y principio operativo

El Eaton DILA-31 pertenece a una familia de relés de contactor que se distingue por su diseño modular, expandible y capacidad de conmutación de cuatro polos. En su núcleo, funciona como un interruptor accionado eléctricamente. Cuando el voltaje de control (disponible en variantes de CA y CC como 230V AC o 24V DC) se aplica a su bobina, genera un campo magnético que tira de una armadura. Este movimiento físico abre o cierra múltiples conjuntos de contactos de potencia simultáneamente. El DILA-31 es particularmente conocido por su configuración de contacto flexible, que se puede especificar como una combinación de contactos normalmente abiertos (NO) y normalmente cerrados (NC), con una disposición común siendo tres contactos normalmente abiertos y uno normalmente cerrado (NC + NO x3). Esta flexibilidad le permite realizar tareas de control complejas, tales como conmutar tres fases de un motor mientras proporciona simultáneamente una señal de retroalimentación de estado a través del cuarto polo. Como relé de contactor de CA, está optimizado para las cargas de corriente alterna comúnmente encontradas en entornos industriales, garantizando un funcionamiento estable y una larga vida eléctrica incluso en condiciones de conmutación frecuentes.

2.Especificaciones técnicas y características de rendimiento

El DILA-31 está definido por un conjunto de robustas especificaciones eléctricas y mecánicas que lo hacen adecuado para una amplia gama de entornos industriales. Eléctricamente, está clasificado para una corriente operativa continua máxima de 4A por polo. Está disponible con varios voltajes de bobina de control, incluyendo estándares industriales comunes como 230V AC (50/60 Hz) y 24V DC, proporcionando flexibilidad de diseño para diferentes sistemas de voltaje de control. Mecánicamente, el contactor cuenta con un diseño compacto y de ahorro de espacio con un ancho uniforme de 45 mm, una altura de 68 mm y un peso de aproximadamente 254 gramos para el modelo AC. Este contactor compacto de 4 polos está diseñado para un fácil montaje en rieles DIN estándar, una característica ubicua en paneles de control industriales, lo que simplifica la instalación y el mantenimiento. Las conexiones eléctricas se realizan a través de terminales de tornillo fiables, que aseguran conexiones seguras y de alta integridad tanto para los circuitos de alimentación como de control. La construcción está diseñada para cumplir con las normas internacionales, incluyendo el cumplimiento de RoHS, subrayando su adhesión a las regulaciones ambientales y de seguridad globales.

Características 3.Design y detalles de construcción

Arquitectura modular y extensible

Una característica destacada de la serie DILA-31 es su diseño modular y expandible. La unidad básica de cuatro polos se puede expandir con bloques de contacto auxiliares adicionales que están montados en la parte superior, lo que permite aumentar el número total de contactos hasta ocho. Esta modularidad permite a los ingenieros personalizar la funcionalidad del contactor a las necesidades exactas de la aplicación sin requerir una huella mayor o un dispositivo completamente diferente. Todos los contactos dentro del conjunto están entrebloqueados y opuestos, lo que garantiza una sincronización mecánica precisa y un funcionamiento seguro.

Construcción robusta para una larga vida útil

El DILA-31 está construido para la durabilidad en entornos industriales exigentes. Los materiales y la construcción se eligen para garantizar una larga vida mecánica y eléctrica, capaz de soportar millones de ciclos operativos. El sistema de contacto está diseñado para gestionar eficazmente el arco eléctrico, y para los modelos equipados con ellos, el 灭弧室 Nunca debe retirarse durante el funcionamiento para evitar cortocircuitos. El uso de materiales de alta calidad para contactos, bobinas y la carcasa aislante asegura un rendimiento consistente y resistencia al desgaste, la corrosión y la avería eléctrica.

Características integradas de seguridad y fiabilidad

La seguridad es primordial en el diseño de este relé de contactor de CA. Los contactos guiados positivamente son una característica crítica de seguridad, lo que significa que los contactos NC y NO nunca pueden cerrarse simultáneamente, lo que es esencial para garantizar estados seguros de la máquina y un interbloqueo fiable. Esta guía mecánica forzada evita los modos de falla que podrían conducir a situaciones peligrosas, por lo que es un componente clave en los circuitos de control relacionados con la seguridad.

Áreas de aplicación primarias y soluciones de la industria

La versatilidad del Eaton DILA-31 lo convierte en una piedra angular en numerosos escenarios de automatización y control industriales.

Automatización industrial y control de motores

Su aplicación principal es en la automatización industrial, donde actúa como un relé de interfaz. Se utiliza comúnmente para controlar contactores o arrancadores de motores más grandes directamente desde la salida de un PLC. Esta configuración permite que la salida del PLC de baja corriente conmute de forma segura y fiable las corrientes más altas requeridas por las bobinas de arranque del motor. En maquinaria compleja, múltiples contactores DILA-31 se pueden usar para administrar motores de múltiples velocidades, arrancadores de delta estrella o para controlar motores auxiliares para ventiladores, bombas y compresores.

Sistemas de Gestión y Distribución de Energía

Como un contactor de 4 polos, es perfectamente adecuado para aplicaciones de potencia trifásica. Se puede utilizar para conmutar las tres fases y la línea neutral de un motor o una carga de calefacción simultáneamente. Esto lo hace ideal para aplicaciones en sistemas de distribución de energía, como esquemas de transferencia automática, bancos de condensadores para la corrección del factor de potencia y sistemas de calefacción industriales de control donde se requiere el aislamiento completo de la carga.

Automatización y Control de Edificios

Más allá de la industria pesada, el DILA-31 encuentra uso en sistemas de automatización de edificios. Puede controlar unidades HVAC trifásicas, grandes conjuntos de iluminación y otras cargas eléctricas significativas en edificios comerciales. Su rendimiento fiable y el cumplimiento de las normas de seguridad lo convierten en un componente confiable para la gestión de servicios esenciales de construcción.

5. Instalación, cableado y consideraciones de mantenimiento

La instalación adecuada es crucial para garantizar el funcionamiento fiable y la larga vida útil del contactor DILA-31. Antes de la instalación, se recomienda verificar que la tensión de la bobina coincide con la tensión de suministro de control y comprobar manualmente que las partes móviles funcionen libremente sin ninguna unión. Durante la instalación, el contactor debe montarse de forma segura en un carril DIN, y se debe tener cuidado para asegurarse de que no caigan tornillos, alambres u otros desechos en la unidad, ya que esto podría causar cortocircuitos mecánicos o eléctricos. Los terminales de tornillo deben ser apretados al par especificado para asegurar un buen contacto eléctrico y evitar el aflojamiento debido a la vibración.

Para el mantenimiento, se recomienda la inspección periódica. Esto incluye comprobar signos de sobrecalentamiento en los terminales, asegurarse de que el contactor está libre de polvo excesivo y contaminación, y verificar que funciona correctamente. Un aspecto clave de mantenimiento implica los contactos. Mientras que los contactos de aleación de plata forman naturalmente una capa oscura de óxido que es conductora y no debe ser archivada, cualquier arco severo que cause una perforación significativa o transferencia de material puede requerir la sustitución o renovación del contacto de toda la unidad. También es fundamental que si el contactor se suministra con un 灭弧室, este componente debe estar siempre en su lugar durante el funcionamiento para extinguir de forma segura los arcos y prevenir fallas de fase a fase.

6.Ventajas comparativas y propuesta de valor

Eficiencia espacial y flexibilidad de diseño

La anchura compacta de 45 mm del DILA-31 representa un alto grado de optimización del espacio para un contactor de 4 polos. Esto permite a los diseñadores de paneles de control construir más funcionalidad en una huella más pequeña, reduciendo el tamaño general y el costo de los recintos de control. Su expansibilidad modular mejora aún más este valor, lo que permite soluciones personalizadas sin la necesidad de múltiples dispositivos discretos.

Seguridad y fiabilidad mejoradas del sistema

La incorporación de contactos guiados positivamente eleva el nivel de seguridad de los sistemas de control. Esta característica es indispensable para aplicaciones que requieren el cumplimiento de las normas de seguridad de la máquina, ya que ayuda a prevenir la aparición de fallos que podrían conducir a arranques inesperados de la máquina o condiciones peligrosas. La robusta construcción y los principios de diseño probados heredados de la serie Eaton Moeller contribuyen a un alto tiempo medio entre fallas (MTBF), minimizando los tiempos de inactividad no planificados.

Eficacia en función de los costos operacionales

La larga vida útil eléctrica y mecánica del DILA-31 se traduce directamente en costos de reemplazo reducidos y menor costo total de propiedad. Su capacidad de interfaz directa con los PLC simplifica la arquitectura del sistema de control, potencialmente reduciendo la necesidad de módulos de interfaz intermedios y racionalizando la lista de materiales tanto para los fabricantes de equipos originales (OEM) como para los usuarios finales.

Preguntas frecuentes (FAQ)

¿Qué distingue un contactor de 4 polos como el DILA-31 de un contactor estándar de 3 polos?

Un contactor de 3 polos estándar se utiliza típicamente para conmutar los conductores trifásicos de un motor o carga. Un contactor de 4 polos añade un cuarto polo, que proporciona un elemento de conmutación adicional crucial. Este polo adicional se puede utilizar para conmutar el conductor neutro para el aislamiento completo de la carga, para conmutar un circuito de control para la señalización o el bloqueo, o para proporcionar una fuente de voltaje a un freno del motor en aplicaciones de elevación. La configuración flexible NO/NC del DILA-31 en sus postes lo hace adaptable a todos estos roles.

¿Se puede utilizar el DILA-31 para voltajes de control de CA y CC?

La serie DILA-31 ofrece modelos con bobinas diseñadas para tipos y rangos de voltaje específicos. Hay versiones con bobinas nominales para el funcionamiento de CA (por ejemplo, 230V AC 50/60Hz) y versiones diseñadas para el funcionamiento de CC (por ejemplo, 24V DC). Es fundamental seleccionar el modelo con un voltaje de bobina que coincida con la fuente de control disponible en la aplicación para garantizar un funcionamiento adecuado y evitar daños.

¿Cómo funciona la expansibilidad de este contactor en la práctica?

La unidad básica DILA-31 se puede equipar con módulos de contacto auxiliares adicionales disponibles por separado que se fijan a la parte superior de la unidad principal. Estos módulos, que pueden proporcionar contactos adicionales normalmente abiertos o normalmente cerrados, se cierran mecánicamente en el contactor principal. Cuando la bobina del contactor principal se activa y la armadura se mueve, también acciona los contactos en estos módulos auxiliares, aumentando efectivamente el número de circuitos que se pueden conmutar simultáneamente a partir de una única señal de comando.

¿Cuál es el significado de los “contactos guiados positivamente”?

Los contactos guiados positivamente (o unidos mecánicamente) son una característica fundamental de seguridad. Aseguran que los contactos normalmente abiertos y normalmente cerrados estén físicamente unidos de tal manera que sea imposible que ambos se cierren al mismo tiempo. Esta acción de "romper antes de hacer" es crucial para los circuitos de interbloqueo de seguridad, ya que evita una situación en la que, por ejemplo, un comando hacia adelante e inverso podría aplicarse simultáneamente a un motor, lo que podría causar un cortocircuito o daño a la máquina.

¿Cuáles son los pasos clave para solucionar un DILA-31 que no funciona?

En primer lugar, verifique que la tensión de control correcta está presente a través de los terminales de la bobina. Si la tensión está presente pero el contactor no se tira, la bobina puede estar defectuosa. Si chatea o no sella correctamente, el voltaje puede ser demasiado bajo. Si la bobina está energizada y la armadura se mueve pero la carga no recibe energía, los contactos principales pueden desgastarse o dañarse. Asegúrese siempre de desconectar la energía antes de realizar cualquier inspección física o mantenimiento en el contactor o sus conexiones de carga.
