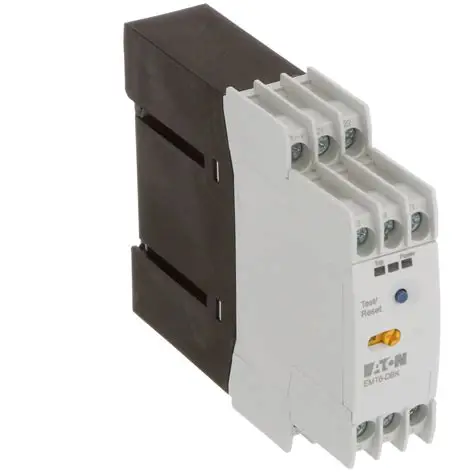

El Eaton EMT6 es un relé de sobrecarga de termistor especializado diseñado para proporcionar protección crítica para motores eléctricos y maquinaria mediante el monitoreo directo de su temperatura. A diferencia de los relés de sobrecarga térmica tradicionales que inferen la temperatura a partir de la corriente del motor, este relé térmico PTC utiliza sensores de termistor de coeficiente de temperatura positivo (PTC) incrustados directamente en los bobinados del motor para detectar el sobrecalentamiento con alta precisión. Este enfoque ofrece un método fundamental y fiable para proteger activos valiosos contra daños causados por sobrecargas, rotores bloqueados, enfriamiento insuficiente o arranques frecuentes. El EMT6 es un componente esencial en los sistemas de automatización industrial, ofreciendo una estrategia de protección proactiva que extiende la vida útil del motor, reduce el tiempo de inactividad y mejora la seguridad operacional general.
1. Visión general del producto y principio de funcionamiento básico
El Eaton EMT6 pertenece a una clase de dispositivos protectores conocidos como relés de sobrecarga de termistores. Su función principal es monitorear continuamente la resistencia de los sensores de termistor PTC colocados en contacto directo con las partes de un sistema que requieren vigilancia de temperatura, más comúnmente los bobinados de un motor eléctrico. La resistencia eléctrica de un termistor PTC permanece baja a temperaturas de funcionamiento normales pero aumenta abruptamente y no linealmente cuando se excede una temperatura de respuesta específica predefinida (por ejemplo, 130°C).
El relé térmico PTC está cableado en serie con estos sensores. En condiciones normales, la baja resistencia de los sensores permite que una corriente de monitoreo fluya a través del circuito interno del EMT6 sin activarlo. Sin embargo, si se produce una condición de sobretemperatura en el bobinado del motor, la resistencia del sensor PTC correspondiente aumenta drásticamente. El EMT6 detecta este cambio significativo en la resistencia y activa inmediatamente su contactor de salida, desconectando el motor de la fuente de alimentación y evitando costosos daños por avería o agotamiento del aislamiento. Una vez que la condición de falla se limpia y los sensores PTC se han enfriado y vuelto a su estado de baja resistencia, el relé se puede restablecer manualmente o automáticamente, dependiendo del modelo específico, preparando el sistema para un reinicio seguro.
2.Especificaciones técnicas y atributos físicos
El Eaton EMT6 está diseñado para un rendimiento robusto en entornos industriales. Funciona con un voltaje de alimentación de control que puede variar de 24 a 240 voltios AC / DC para modelos estándar, con variantes específicas como el EMT6 (230V) diseñado para una fuente de CA de 230V. El dispositivo presenta un contacto de cambio de un solo polo (SP) con una configuración de un contacto normalmente abierto (NO) y un contacto normalmente cerrado (NC), cada uno nominado para 3 amperios. Este contacto auxiliar se utiliza típicamente para interrumpir el circuito de control del contactor del motor principal.
Con un factor de forma compacto, el relé mide 102 mm de longitud, 78 mm de ancho y 22,5 mm de profundidad, lo que lo hace adecuado para paneles de control con espacio limitado. Está diseñado para un fácil montaje de riel DIN, racionalizando el proceso de instalación. El EMT6 está clasificado para un amplio rango de temperatura de funcionamiento de -25°C a +45°C, lo que garantiza un funcionamiento fiable en condiciones de fábrica duras. Su consumo de energía es de 2 W bajo en circuitos de CA y 3,5 VA, contribuyendo al diseño de sistema eficiente en energía. El módulo también está clasificado en IP20 para la protección contra objetos sólidos y lleva importantes certificaciones internacionales, incluyendo UL, CSA y CCC, subrayando su idoneidad para los mercados globales.
Características de diseño 3.Key y capacidades funcionales
Monitoreo de sensores de doble canal para una protección integral
Una característica destacada de muchos modelos EMT6 es la capacidad de monitoreo de circuitos con doble sensor. Esto permite que un solo relé monitoree de forma independiente dos zonas de temperatura separadas. Por ejemplo, un circuito de sensor puede estar dedicado a los devanados principales del motor, mientras que el segundo puede monitorear los rodamientos del motor, la temperatura del aceite de la caja de cambios o el sistema de refrigeración. Esta doble funcionalidad permite un esquema de protección más completo e incluso se puede utilizar para implementar un sistema de alerta temprana antes de que se requiera un apagado crítico, todo ello a la vez que es más rentable y eficiente en el espacio que la instalación de dos relés separados.
Opciones flexibles de restablecimiento y diagnóstico
La serie EMT6 ofrece modelos con diferentes metodologías de restablecimiento para satisfacer diversas necesidades de aplicación. Las opciones incluyen el restablecimiento automático, que restaura el funcionamiento una vez que la temperatura se normaliza, y las versiones de restablecimiento manual que requieren una intervención física, que es una característica de seguridad preferida para aplicaciones críticas para evitar reinicios inesperados. Además, las variantes avanzadas dentro de la serie están equipadas con capacidades de restablecimiento manual/remoto junto con una función de memoria de fallos. Esta memoria, a menudo indicada por un led, ayuda al personal de mantenimiento a identificar y diagnosticar rápidamente la causa de un viaje, reduciendo significativamente el tiempo de solución de problemas.
Construcción robusta y mayor seguridad
Construido para soportar el ruido eléctrico y las vibraciones mecánicas de entornos industriales, el EMT6 cuenta con una construcción robusta. Su tensión nominal de resistencia al impulso de 6kV proporciona una fuerte inmunidad contra sobretensiones y transientes de tensión, lo que mejora su fiabilidad a largo plazo. El grado de protección IP20 garantiza la seguridad básica contra el contacto accidental con partes vivas.
Áreas de aplicación 4.Primary y casos de uso de la industria
El relé de sobrecarga de termistor Eaton EMT6 es indispensable en un amplio espectro de industrias donde la fiabilidad del motor es primordial. Se utiliza ampliamente en maquinaria industrial como sistemas transportadores, bombas, ventiladores y compresores para proteger los motores de accionamiento del sobrecalentamiento debido a cargas excesivas o ventilación bloqueada.
Su capacidad para monitorear múltiples puntos lo hace ideal para sistemas complejos. Por ejemplo, en una extrusora grande o máquina de moldeo por inyección, puede monitorear simultáneamente la temperatura de bobinado del motor de accionamiento principal y la temperatura de la caja de cambios o el líquido de refrigeración. También encuentra una aplicación crítica en sistemas de HVAC, la protección de ventiladores y motores de compresores, y en equipos de procesamiento pesados como trituradoras y molinos en las industrias mineras y de cemento, donde los motores están sujetos a cargas extremas y variables.
Perspectiva ampliada: La ventaja estratégica del monitoreo directo de la temperatura
1.Diferenciando la protección basada en PTC de los relés de sobrecarga tradicionales
La diferencia fundamental entre un relé térmico PTC como el EMT6 y un relé de sobrecarga térmica tradicional radica en el método de detección. Los relés bimetales tradicionales funcionan en un principio de tiempo inverso basado en la corriente extraída por el motor. Simulan el calentamiento basado en el flujo de corriente y requieren una calibración cuidadosa al amperaje de carga completa del motor.
Por el contrario, el EMT6 proporciona monitoreo directo de la temperatura. No se basa en la medición de corriente, sino que responde a la temperatura real de los bobinados del motor en sí mismos. Esto ofrece varias ventajas clave:
Inmunidad a las condiciones ambientales: La calibración de un relé tradicional puede verse afectada por las altas temperaturas ambientales en una sala de control. El EMT6 no se ve afectado por la temperatura ambiente, ya que solo responde a la temperatura en la ubicación del sensor dentro del motor.
Protección contra el sobrecalentamiento sin sobrecarga: El EMT6 puede proteger contra causas de sobrecalentamiento que no involucran necesariamente una corriente alta, como ventiladores de enfriamiento fallidos, filtros de aire obstruidos, alta temperatura ambiente alrededor del motor o rodamientos dañados que conducen al calor inducido por la fricción.
Respuesta más rápida a las condiciones del rotor bloqueado: en un escenario de rotor bloqueado, un motor atrae una corriente muy alta, pero puede tomar un tiempo significativo para disparar un conjunto de relé de sobrecarga tradicional para la corriente de funcionamiento normal. El sensor PTC incorporado en el bobinado detectará el rápido aumento de la temperatura mucho más rápidamente, ofreciendo una protección superior.
Mejores prácticas de integración e implementación de sistemas
La implementación exitosa de un EMT6 requiere un enfoque a nivel de sistema. Los sensores de termistor PTC no son componentes independientes; deben ser especificados e instalados por el fabricante del motor directamente dentro de los bobinados del motor durante su construcción. El relé EMT6 se instala en el centro de control del motor (MCC) y se conecta a estos sensores a través de cableado de control blindado.
Una consideración crítica es la configuración adecuada del circuito del sensor. La resistencia total del bucle del sensor, incluyendo todos los PTC conectados y el cableado, debe estar dentro del rango operativo del relé EMT6. Para aplicaciones que implican largas carreras de cable entre el motor y el panel de control, la resistencia del cable mismo debe tenerse en cuenta para garantizar un disparo fiable. Además, la elección entre modelos de restablecimiento automático y manual tiene importantes implicaciones de seguridad y debe alinearse con la evaluación de riesgos de la máquina y los procedimientos operativos.
Preguntas frecuentes (FAQ)
¿Cómo se diferencia un relé basado en termistores PTC de un relé de sobrecarga térmica convencional?
Un relé de sobrecarga térmica convencional protege al motor simulando su característica de calentamiento basada en el flujo de corriente. Es un método indirecto. Un relé térmico PTC como el EMT6 proporciona protección directa al responder a la temperatura real de los bobinados del motor, medida por sensores PTC incorporados. Esto hace que sea más sensible a las condiciones reales de sobrecalentamiento, independientemente de si son causadas por sobrecarga eléctrica o problemas mecánicos como una mala refrigeración.
¿Qué tipos de sensores se utilizan con el relé EMT6 y cómo se integran?
El EMT6 está diseñado para trabajar específicamente con sensores de termistor PTC (coeficiente de temperatura positivo). Estos son sensores de temperatura especializados cuya resistencia aumenta drásticamente a una temperatura crítica específica. Estos sensores son instalados permanentemente por el fabricante del motor dentro de los bobinados del motor durante la producción. El relé EMT6 se conecta a estos sensores a través de bloques terminales en el panel de control.
¿Cuál es el propósito de la característica de circuito de doble sensor en algunos modelos EMT6?
El circuito de doble sensor permite que un solo relé EMT6 monitoree dos zonas de temperatura independientes simultáneamente. Esto es particularmente valioso para proteger maquinaria compleja. Por ejemplo, un circuito puede conectarse a sensores en los devanados principales del motor, mientras que el segundo circuito puede monitorear sensores en los rodamientos del motor o en una caja de cambios separada. Esto proporciona una protección completa y también se puede configurar para una alarma previa antes de que se desencadena un apagado crítico.
¿Se puede utilizar el EMT6 para aplicaciones más allá de la protección estándar del motor?
Sí, la aplicación del EMT6 se extiende más allá de la protección estándar del motor trifásico. Su función principal es la monitorización de la temperatura de cualquier equipo donde se puedan instalar sensores PTC. Esto incluye la protección de los generadores, el monitoreo de los bobinados del transformador y la observación de la temperatura de los fluidos como el líquido de refrigeración o el aceite lubricante en procesos industriales.
¿Qué certificaciones tiene el Eaton EMT6 y por qué es esto importante?
El Eaton EMT6 lleva certificaciones internacionales importantes, incluyendo UL, CSA y CCC. Estas certificaciones son cruciales ya que indican que el dispositivo ha sido probado y verificado de forma independiente para cumplir con estrictos estándares de seguridad y rendimiento en América del Norte (UL / CSA) y China (CCC). Esto garantiza el cumplimiento normativo y facilita su uso en los mercados globales y la maquinaria exportada.
