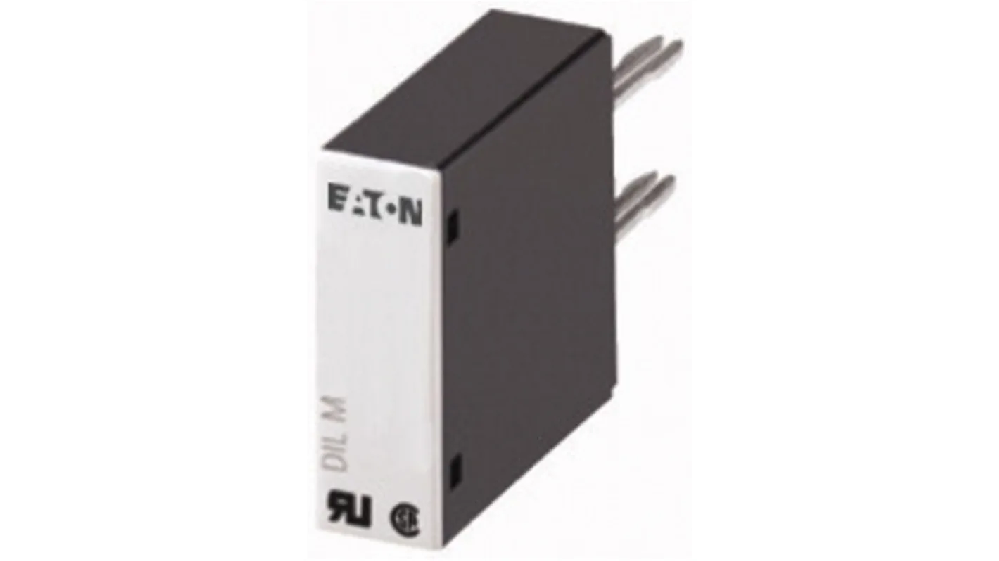

Eaton DILM12-XSPV240 Contactores Protector de sobretensiones Supresor de varistor

El Eaton DILM12-XSPV240 representa una integración crítica de una tecnología de contactor robusta y una sofisticada funcionalidad de protección contra sobretensiones, diseñada específicamente para proteger los circuitos de control sensibles de los transientes de tensión dañinos. Este dispositivo innovador combina un contactor DILM12 con un supresor de varistor incorporado, creando una solución integral para aplicaciones donde el ruido eléctrico y los picos de tensión son una amenaza constante para la fiabilidad operacional. Al integrar sin problemas un varistor de óxido de metal directamente en el circuito de bobina del contactor, esta unidad sujeta activamente las sobretensiones transitorias, protegiendo así la bobina del contactor de la degradación del aislamiento y la falla prematura. Este diseño de doble propósito no solo mejora la longevidad del mismo contactor, sino que también contribuye a la estabilidad general y la inmunidad al ruido de todo el sistema de control, lo que lo convierte en un componente indispensable en la automatización industrial, los sistemas HVAC y los centros de control de motores.

1. Visión general del producto y principio operativo

El Eaton DILM12-XSPV240 es una versión especializada de la probada serie de contactores DILM, aumentada con un módulo de supresión de tensión integrado. En su núcleo, el dispositivo funciona como un contactor electromecánico estándar, utilizando una bobina electromagnética para abrir y cerrar mecánicamente contactos de potencia para controlar cargas eléctricas. La característica definidora de este modelo es su supresor de varistor integrado, una resistencia dependiente del voltaje que protege la bobina de funcionamiento del contactor. Bajo condiciones de voltaje normales, el varistor presenta una resistencia muy alta, actuando efectivamente como un circuito abierto y permaneciendo pasivo dentro del sistema. Sin embargo, cuando se produce un aumento de tensión o un pico transitorio y excede la tensión de sujeción del varistor, su resistencia cae instantáneamente a un valor muy bajo. Esta acción crea una trayectoria de baja impedancia de corta duración que desvía la corriente de sobrecarga dañina lejos de los delicados enrollamientos de la bobina, disipando de forma segura la energía como calor y limitando el voltaje a través de la bobina a un nivel seguro.

Este principio operativo es crucial para mitigar dos modos de falla primarios en los contactores: el agotamiento de la bobina y la soldadura por contacto. El elemento protector de sobretensiones aborda específicamente el primero evitando los impulsos de alta corriente que pueden sobrecalentarse y degradar el aislamiento de la bobina. La naturaleza integrada de esta solución elimina la necesidad de módulos de supresión externos, que a menudo están sujetos a ser olvidados durante la instalación o el mantenimiento, o cableados incorrectamente, garantizando así una protección garantizada y simplificando todo el proceso de diseño e instalación de los paneles de control.

2.Especificaciones técnicas y características de rendimiento

El DILM12-XSPV240 se caracteriza por un conjunto de parámetros eléctricos y mecánicos precisos que definen su alcance de aplicación. El dispositivo está diseñado para una tensión de bobina estándar de 240 V AC, que es la tensión de funcionamiento nominal para el accionador electromagnético. El supresor de varistor integrado se calibra con una tensión de funcionamiento continua máxima específica y una tensión de sujeción que dicta el umbral en el que comienza a conducir. Las métricas clave de rendimiento incluyen una alta corriente nominal de impulso, que define la corriente máxima de sobretensión única que el supresor puede manejar sin degradación, y una robusta capacidad de absorción de energía medida en joules, lo que indica su capacidad para disipar el calor generado por eventos transitorios.

El propio componente del contactor está clasificado para una corriente operativa específica, típicamente alineada con las especificaciones de la serie DILM12 para aplicaciones de conmutación de potencia. La resistencia mecánica está clasificada para millones de operaciones, una cifra que está significativamente apoyada por la presencia de la protección contra sobretensiones, que evita el choque mecánico y la tensión de aislamiento causada por picos de voltaje durante la energización y la desenergización de la bobina. El dispositivo cumple con las normas internacionales relevantes tanto para contactores como para dispositivos de protección contra sobretensiones, incluyendo IEC/EN 60947-4-1 e IEC 61643-11, garantizando un nivel verificado de seguridad y rendimiento. El diseño compacto y modular permite un montaje sencillo en rieles DIN estándar, y la unidad está diseñada para una amplia gama de temperaturas ambientales, lo que la hace adecuada para entornos industriales exigentes.

Características 3.Design y detalles de construcción

Arquitectura de protección de circuitos integrados

La característica de diseño más significativa del DILM12-XSPV240 es la integración monolítica del supresor de varistor directamente a través de los terminales de la bobina de funcionamiento. Esta arquitectura es mucho superior a los métodos de supresión externos porque proporciona una solución de cableado cero garantizada. El varistor, típicamente un disco cerámico de óxido metálico sinterizado, se aloja de forma segura dentro de la carcasa general del contactor, protegiéndolo de daños físicos y contaminantes ambientales. Este diseño asegura que el componente protector esté siempre en la configuración eléctrica correcta, paralela a la bobina, sin depender del constructor de paneles o del técnico de mantenimiento para instalarlo correctamente.

Construcción electromecánica robusta

La base del contactor está construida para una fiabilidad a largo plazo en condiciones duras. El sistema electromagnético utiliza un formador de bobina moldeado de precisión y bobinas de cobre de alta calidad. El núcleo está hecho de acero laminado de baja pérdida para garantizar un funcionamiento eficiente y silencioso. Los contactos principales a menudo están hechos de óxido de plata-cadmio u otros materiales resistentes al arco, alojados en una canalización de arco diseñada para apagar el arco de forma rápida y eficiente. Todo el conjunto está encerrado en un material plástico autoextinguible que proporciona una alta resistencia dieléctrica y resistencia a los productos químicos industriales comunes, aceites y polvo. Esta robusta construcción, combinada con el protector de sobretensiones integrado, crea un dispositivo que es excepcionalmente resistente a las tensiones eléctricas y mecánicas del funcionamiento diario.

Áreas de aplicación primarias y soluciones de la industria

El Eaton DILM12-XSPV240 encuentra su papel crítico en una amplia gama de aplicaciones donde la fiabilidad del circuito de control es primordial. En centros de control de motores industriales, se utiliza para iniciar y detener motores para bombas, ventiladores y compresores. En estos entornos, los transientes de voltaje son comunes debido a la conmutación de grandes cargas inductivas o eventos del lado de la utilidad. El supresor de varistor integrado asegura que la bobina del contactor no se convierta en una víctima de estas perturbaciones eléctricas, evitando así apagos inesperados del motor y tiempo de inactividad de la producción.

Otra aplicación importante es en sistemas de calefacción, ventilación y aire acondicionado para edificios comerciales. Estos sistemas a menudo tienen contactores que controlan unidades de compresor y grandes motores de ventilador. El ciclo constante de estas cargas, acoplado con los largos cables entre paneles de control y dispositivos de campo, hace que los circuitos de control sean altamente susceptibles a picos de tensión inducidos. El DILM12-XSPV240 proporciona una defensa robusta, mejorando el tiempo medio entre fallas para todo el sistema de control HVAC. Además, se utiliza ampliamente en sistemas automatizados de manipulación de materiales, maquinaria de envasado y control de procesos industriales, donde una única falla del contactor puede detener una línea de producción compleja y costosa, subrayando su valor en el mantenimiento de la eficacia general del equipo.

5.Ventajas operacionales y beneficios económicos

Mayor fiabilidad del sistema y tiempo de funcionamiento

La principal ventaja operativa de incorporar un protector contra sobretensiones directamente en el contactor es el aumento dramático en la fiabilidad del circuito de control. Al eliminar las fallas de la bobina causadas por los transientes de voltaje, el DILM12-XSPV240 reduce directamente el tiempo de inactividad no planificado. Este es un factor económico crítico en las industrias de procesos continuos y la fabricación de alto volumen, donde las pérdidas de producción por hora de inactividad pueden ser sustanciales. El dispositivo asegura que el contactor, un componente fundamental del circuito de conmutación de potencia, permanezca operativo durante su vida útil prevista.

Reducción del costo total de propiedad y diseño simplificado

Desde una perspectiva económica, esta solución integrada reduce el costo total de propiedad de varias maneras. Elimina la necesidad de adquirir, inventario y cablear módulos de supresión separados, ahorrando costos de componentes, espacio de almacenamiento y mano de obra de instalación. También reduce el tiempo de ingeniería requerido para el diseño del panel de control, ya que la protección contra sobretensiones está pre-diseñada en un componente estándar. Desde el punto de vista del mantenimiento, simplifica la solución de problemas y la gestión de piezas de repuesto, ya que los técnicos solo necesitan almacenar y reemplazar un solo componente unificado en lugar de múltiples piezas. La vida útil prolongada del contactor, resultado directo de la bobina protegida, reduce aún más los costos de sustitución a largo plazo y contribuye a un funcionamiento más sostenible al generar menos residuos electrónicos.

Preguntas frecuentes (FAQ)

¿Cómo difiere el supresor de varistor integrado del uso de un circuito o diodo RC externo?

Un snubber externo RC (Resistor-Capacitor) o un diodo de ruedas libres son métodos comunes para suprimir los transientes de voltaje a través de una carga inductiva como una bobina de contactor. Un diodo es altamente eficaz para suprimir la retroalimentación inductiva de las bobinas de CC pero ralentiza drásticamente el tiempo de caída del contactor, lo que puede ser indeseable. Un snubber RC funciona tanto para CA como CC, pero requiere un tamaño correcto y agrega cableado adicional. El supresor de varistor integrado en el DILM12-XSPV240 ofrece una solución equilibrada. Proporciona una protección robusta para las bobinas de CA sin retrasar significativamente el tiempo de liberación del contactor, y su naturaleza integrada garantiza una instalación correcta y un rendimiento consistente sin ninguna ingeniería o cableado adicional.

¿Cuál es la vida útil típica del varistor integrado y cómo afecta el mantenimiento del contactor?

El supresor de varistor es un dispositivo de estado sólido con una vida útil finita que se consume por eventos transitorios. Cada subida que abraza degrada ligeramente el componente. Sin embargo, los varistores de alta calidad, como los utilizados por Eaton, están diseñados para soportar un número muy alto de transientes industriales típicos durante muchos años de servicio. El modo de fin de vida del varistor es típicamente un cortocircuito, que acoplaría permanentemente la bobina si ocurriera. Para evitar esto, el dispositivo está diseñado para fallar de forma segura. El ciclo de mantenimiento del mismo contactor generalmente no se ve afectado; permanece basado en el desgaste mecánico y la erosión por contacto. El varistor no requiere mantenimiento de rutina, y su estado típicamente se controla indirectamente mediante el funcionamiento confiable continuo del contactor.

¿Puede este contactor con protección contra sobretensiones integrada usarse tanto en aplicaciones de bobinas de CA como de CC?

El Eaton DILM12-XSPV240 está configurado específicamente para una bobina de CA de 240V, como se indica en su número de modelo. La tecnología de supresor de varistor es inherentemente adecuada para circuitos de CA. Para aplicaciones que requieren una bobina de CC, sería más apropiado un método de supresión diferente, tal como un diodo integrado o un módulo supresor de CC nominal separado. Es crucial seleccionar un modelo de contactor con un tipo de tensión y supresión de bobina que coincida con la fuente de alimentación del circuito de control para garantizar un funcionamiento adecuado y una protección efectiva.

¿Cuáles son las consecuencias de no usar un contactor protegido contra sobretensiones en un entorno eléctrico ruidoso?

El funcionamiento de un contactor estándar sin un protector de sobretensiones en un entorno con transientes de tensión significativos puede conducir a varios resultados negativos. La más común es la degradación gradual y eventual falla de la bobina del contactor. El aislamiento en el alambre de cobre fino de la bobina puede romperse bajo tensión repetida de alto voltaje, lo que conduce a giros cortos. Esto aumenta la corriente de la bobina, genera calor excesivo y causa un agotamiento completo de la bobina, haciendo que el contactor no funcione. Esto resulta en tiempos de inactividad no planificados, reparaciones de emergencia costosas y la necesidad de piezas de repuesto. Además, el ruido eléctrico de la bobina puede acoplarse de nuevo al cableado de control, lo que puede causar fallos en dispositivos sensibles como controladores lógicos programables o sensores.
