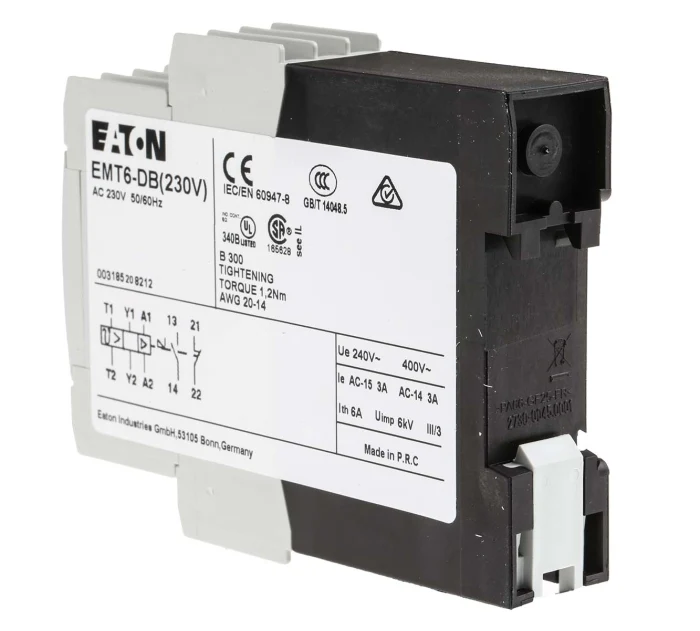

El Eaton EMT6-DB (230V) es un sofisticado relé de sobrecarga de motor que integra la tecnología de relé de termistor PTC para proporcionar una protección integral para motores eléctricos y maquinaria asociada en entornos industriales exigentes. Este dispositivo está diseñado específicamente para proteger el equipo contra el sobrecalentamiento causado por tareas de arranque extenuantes, frenado, irregularidades de voltaje y altas frecuencias de conmutación. Al monitorear continuamente la temperatura a través de sensores de termistor PTC incorporados directamente en los bobinados del motor, este relé de termistor PTC ofrece una capa crítica de defensa, evitando costosos tiempos de inactividad y extendiendo la vida útil de los motores en aplicaciones que van desde la automatización industrial hasta sistemas de control de maquinaria complejos. Sus funcionalidades flexibles de restablecimiento y su amplio portafolio de certificación lo convierten en una opción versátil y fiable para aplicaciones globales.
1. Visión general del producto y principios operacionales básicos
El Eaton EMT6-DB (230V) funciona como un relé de sobrecarga de motor dedicado, un componente crítico en cualquier centro de control de motor. Su función principal es desconectar el circuito del motor cuando detecta condiciones de funcionamiento anormales que podrían conducir a sobrecalentamiento y daños. A diferencia de los relés de sobrecarga térmica tradicionales que se basan únicamente en tiras bimetálicas y medición de corriente, este dispositivo mejora la protección al responder directamente a las condiciones de temperatura reales dentro del motor a través de termistores PTC (coeficiente de temperatura positivo).
Estos termistores PTC son resistencias sensibles a la temperatura colocadas directamente en los bobinados, rodamientos o caja de cambios del motor. Bajo temperaturas normales, los termistores muestran baja resistencia. Sin embargo, una vez que se excede un umbral de temperatura predeterminado, su resistencia aumenta drásticamente. El relé de termistor EMT6-DB(230V)PTC controla este cambio de resistencia. Cuando se detecta una condición de falla, el relé se dispara, señalizando al contactor asociado para romper el circuito y evitar así daños al motor. Este monitoreo directo de temperatura proporciona un método de protección más preciso y fiable en comparación con los sistemas basados en cálculos indirectos.
Especificaciones técnicas y atributos de diseño
El EMT6-DB (230V) está diseñado para una tensión de control de 230 V AC. Sus contactos auxiliares están clasificados para 400 V AC y 3 A, lo que lo hace adecuado para varias configuraciones de circuitos de control. El dispositivo cuenta con un diseño compacto y de ahorro de espacio con dimensiones de aproximadamente 102 mm x 78 mm x 22,5 mm, lo que facilita la fácil integración en los paneles de control. Está diseñado para el montaje de riel DIN estándar, con una opción para el montaje por tornillo utilizando un adaptador, ofreciendo flexibilidad durante la instalación.
Este relé de sobrecarga del motor está construido para funcionar de manera fiable en un amplio rango de temperatura ambiente de -25°C a +45°C. Consume una potencia nominal de 2W, lo que indica su funcionamiento eficiente en energía. El relé está equipado con un interruptor selector de restablecimiento manual / remoto, un botón de prueba para comprobaciones funcionales e indicadores led claros para el estado de alimentación y falla, que ayudan en diagnósticos rápidos y solución de problemas. Además, el modelo EMT6-DB (230V) incluye una memoria de falla y ofrece seguridad de voltaje cero, lo que garantiza un funcionamiento seguro incluso en caso de falla de voltaje de alimentación.
Características 3.Key y ventajas funcionales
Capacidad de circuito de doble sensor para un monitoreo mejorado
Una característica destacada de esta serie de relés de termistores PTC es su capacidad para soportar dos circuitos de sensores. Esto permite que un solo dispositivo monitorice las temperaturas en dos puntos separados, tales como monitorear simultáneamente los bobinados del motor y la temperatura del cojinete o la temperatura del aceite de la caja de cambios. Esta capacidad de doble monitoreo proporciona un esquema de protección más completo, se puede usar para implementar un sistema de alerta temprana y ofrece una solución rentable y eficiente en el espacio en comparación con la instalación de dos dispositivos de monitoreo separados.
Funciones de restablecimiento y diagnóstico flexibles
El EMT6-DB (230V) proporciona a los operadores múltiples opciones de restablecimiento a través de un interruptor selector, incluido el restablecimiento manual, automático y remoto. Esta flexibilidad es crucial para diferentes protocolos operativos y de seguridad. El botón de prueba integrado permite realizar pruebas funcionales seguras y regulares del relé sin necesidad de simular una condición de falla en el motor real. Los indicadores LED claros para el estado de potencia y falla permiten diagnósticos visuales rápidos, reduciendo el tiempo medio para reparar (MTTR) durante un corte.
Seguridad y cumplimiento robustos para uso global
Este relé de sobrecarga del motor está diseñado para cumplir con estrictos estándares internacionales, con certificaciones UL, CSA y CE. Sus circuitos de sensor están aislados de la tensión de potencia de control, lo que mejora la seguridad operativa para el personal. La inclusión de seguridad de voltaje cero garantiza que las indicaciones de falla se mantengan y el sistema permanece en un estado seguro incluso durante fallas de voltaje de alimentación, evitando reinicios inesperados y riesgos potenciales.
4.Ámbito de aplicación y soluciones de la industria
El Eaton EMT6-DB (230V) es indispensable en entornos industriales donde la fiabilidad del motor es primordial. Es ideal para proteger motores en máquinas propensas a operaciones exigentes como arranques y paradas frecuentes, cargas pesadas y frenado. Su monitoreo directo de la temperatura lo hace particularmente eficaz para proteger los motores protegidos contra explosiones (EEx e).
Las aplicaciones van más allá de la protección del bobinado del motor. Este relé de termistor PTC también se utiliza para monitorear las temperaturas en rodamientos de motores, cajas de cambios y sistemas de refrigeración, proporcionando un enfoque holístico a la salud de la máquina. Esto lo convierte en un componente crítico en industrias como la fabricación, la automatización de procesos, el tratamiento de agua y la manipulación de materiales, donde ayuda a mejorar la seguridad general del sistema, reducir los costos de mantenimiento y prevenir las pérdidas de producción debido a la falla del motor.
Perspectiva ampliada: El papel de los relés de termistor PTC en la protección moderna del motor
Comprender el cambio tecnológico de relés de sobrecarga tradicionales a sistemas avanzados de relés de termistores PTC es clave para apreciar el valor del EMT6-DB (230V).
Protección térmica 1.Traditional vs.Advanced PTC Termistor
Los relés de sobrecarga térmica tradicionales protegen los motores simulando las características térmicas del motor utilizando una tira bimetálica calentada por la corriente del motor. Aunque son eficaces contra las sobrecargas generales, no pueden tener en cuenta factores como la mala ventilación, la alta temperatura ambiente o el enfriamiento desequilibrado, que también conducen a un sobrecalentamiento peligroso.
En contraste, un relé de termistor PTC como el EMT6-DB (230V) ofrece protección directa y precisa. Dado que los sensores PTC están incorporados físicamente en los bobinados del motor, miden la temperatura operativa real de la parte más crítica del motor, independientemente de la causa del calentamiento. Esto proporciona una reflexión más precisa y fiable del estado térmico del motor, protegiéndolo de sobrecargas, condiciones del rotor bloqueadas y enfriamiento insuficiente con mayor precisión. Este método de detección directa de temperatura es un paso evolutivo significativo en la tecnología de protección del motor.
2.Directrices de integración y selección de sistemas
La integración del EMT6-DB (230V) en un sistema de control de motor requiere emparejarlo con un contactor de motor compatible. Los termistores PTC incorporados en el motor deben estar conectados a los terminales sensores del relé. Es crucial verificar que el motor está equipado con estos sensores PTC y que su característica (temperatura de salida) es compatible con las especificaciones del relé.
Al seleccionar un relé de sobrecarga de motor para una aplicación específica, los ingenieros deben considerar las variantes de la serie EMT6. El EMT6 estándar ofrece un restablecimiento automático. El modelo EMT6-DB, discutido aquí, agrega un selector de restablecimiento manual/remoto, un botón de prueba y una memoria de falla. La variante EMT6-DBK incluye además protección contra cables cortos de sensor y seguridad de voltaje cero. La elección del modelo correcto depende de las funciones de seguridad requeridas, el método de restablecimiento deseado y la criticidad de la aplicación.
Preguntas frecuentes (FAQ)
¿Cuáles son las ventajas operacionales del selector de restablecimiento manual/remoto en el EMT6-DB(230V)?
El selector de restablecimiento manual/remoto proporciona flexibilidad operativa y mejora la seguridad. En el modo "Manual", el relé debe ser restablecido físicamente en el sitio en el dispositivo después de un viaje, lo que permite al personal inspeccionar el equipo antes de reiniciar. La opción de restablecimiento "Remoto" permite restablecer el relé desde un panel de control, lo que es útil para instalaciones automatizadas o de difícil acceso. Esta flexibilidad permite adaptar la estrategia de restablecimiento a los procedimientos específicos de seguridad y operación de la instalación.
¿Cómo difiere la protección basada en termistores PTC en este relé de un relé de sobrecarga térmica bimetálica convencional?
Un relé bimetálico convencional proporciona protección en tiempo inverso basada únicamente en la corriente que fluye a través del circuito del motor. Imita la curva de calentamiento del motor pero no mide la temperatura real. El relé de termistor PTC ofrece monitoreo directo de la temperatura dentro de los bobinados del motor a través de sensores. Esto significa que responde al verdadero estado térmico del motor, ofreciendo protección no solo contra la sobrecorriente, sino también contra otras causas de sobrecalentamiento como alta temperatura ambiente, ventilación bloqueada o arranques frecuentes, lo que resulta en una protección del motor más completa y precisa.
¿Se puede utilizar la capacidad de circuito de doble sensor para crear un sistema de pre-alarma?
Sí, la disponibilidad de dos entradas de sensor independientes es una característica clave que se puede aprovechar para un sistema de pre-alarma o advertencia. Un circuito de sensor puede ajustarse a un umbral de temperatura inferior para proporcionar una advertencia temprana antes de alcanzar una temperatura crítica, lo que permite a los operadores investigar e intervenir antes de que se produzca un apagado completo. El segundo circuito del sensor puede ajustarse a la temperatura de desplazamiento crítica. Esto permite el mantenimiento predictivo y puede ayudar a prevenir paradas innecesarias de producción.
¿Es este relé adecuado para proteger motores en atmósferas potencialmente explosivas?
El relé de termistor EMT6-DB(230V) PTC está diseñado para su uso en la protección de motores en varios entornos exigentes. Se observa que la serie EMT6, con su monitoreo directo de temperatura a través de termistores PTC, es adecuada para proteger motores EEx e protegidos contra explosiones. Sin embargo, para cualquier aplicación específica en una atmósfera potencialmente explosiva, es esencial verificar las certificaciones actuales y completas y asegurarse de que todo el sistema, incluido el motor, los sensores y el relé, esté aprobado para su uso en esa clasificación específica de áreas peligrosas.
¿Cuál es la importancia de la característica de seguridad de voltaje cero en la variante EMT6-DBK?
La característica de "seguridad de voltaje cero", que se encuentra en la variante EMT6-DBK de gama superior, es una función de seguridad crítica. Asegura que si se produce una falla de voltaje de alimentación, se retiene la indicación de falla del relé. Esto impide que la máquina se reinicie automáticamente una vez que se restablezca la energía si había un fallo presente antes de la pérdida de energía. Esta característica es vital para proteger tanto el personal como el equipo de startups inesperadas, alineándose con los estándares modernos de seguridad de la máquina.
