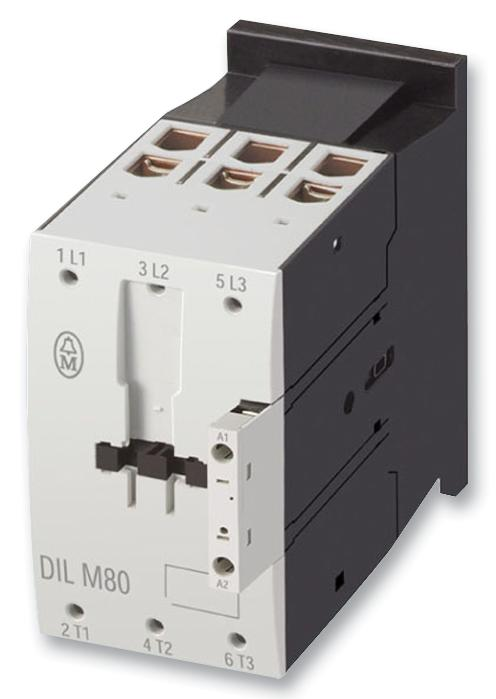

El Eaton DILM80 es un componente fundamental en los sistemas industriales de control de motores y distribución de energía, encarnando un diseño centrado en la fiabilidad, la seguridad y la larga vida útil. Como un contactor de CA de 3 polos, es fundamentalmente un interruptor eléctrico diseñado para hacer o romper el circuito de potencia a una carga, más comúnmente motores eléctricos. Este modelo específico está diseñado para circuitos de control con voltajes de 230V 50Hz y 240V 60Hz, lo que lo convierte en una solución versátil para una amplia gama de aplicaciones industriales y comerciales. Funcionando como un elemento clave en un conjunto de arranque de motor, el DILM80 funciona en tándem con relés de sobrecarga para proporcionar una solución integral para arrancar, detener y proteger motores de CA. Su robusta construcción garantiza un rendimiento consistente en la conmutación de cargas de alta corriente, contribuyendo a la seguridad operativa y la eficiencia de la automatización de la maquinaria en varios sectores, desde la fabricación y la manipulación de materiales hasta los sistemas de HVAC y tratamiento de agua.
1. Visión general del producto y principio funcional
El Eaton DILM80 es un miembro de la famosa serie de contactores DILM, diseñado para el control directo de motores AC trifásicos y otras cargas de potencia. Su principal principio de funcionamiento es el accionamiento electromagnético. Cuando se aplica una tensión de control a la bobina del contactor, genera un campo magnético que tira de un núcleo móvil, cerrando mecánicamente los contactos de potencia principales. Esta acción completa el circuito trifásico, permitiendo que la corriente fluya al motor. Al desactivar la bobina, un mecanismo de muelle devuelve el núcleo móvil a su posición original, forzando a los contactos principales a abrirse e interrumpir de forma segura la fuente de alimentación. Esta funcionalidad fundamental de make-and-break es la base de todas las operaciones start-stop para motores.
En el contexto de un arranque de motor, el contactor DILM80 sirve como componente de conmutación. Normalmente está emparejado con un relé de sobrecarga térmica, que proporciona protección esencial contra daños al motor por extracción de corriente excesiva causada por sobrecargas o fallos de fase. Todo el conjunto está diseñado para un fácil montaje en un riel DIN estándar, simplificando la instalación y el mantenimiento. El DILM80 se caracteriza por sus dimensiones compactas, que ayudan a ahorrar espacio en los paneles de control, y su capacidad para manejar altas corrientes de entrada asociadas con el arranque del motor, garantizando un funcionamiento fiable durante millones de ciclos mecánicos.
Especificaciones técnicas y datos de rendimiento
El DILM80 está definido por un conjunto integral de parámetros técnicos que dictan su gama de aplicaciones. Se califica para una corriente operativa nominal, típicamente hasta 80A en la categoría de utilización AC-3, que cubre el arranque y la parada de motores de jaula de ardilla. El voltaje operativo nominal es 690V AC, lo que lo hace adecuado para sistemas de energía industriales trifásicos comunes. El voltaje de la bobina de control, como se especifica para este modelo, está diseñado para 230V 50Hz y 240V 60Hz, lo que le permite ser controlado directamente por transformadores de control estándar o salidas PLC en muchas regiones.
La resistencia eléctrica es una métrica de rendimiento crítica, con el DILM80 clasificado para un alto número de ciclos operativos, a menudo en millones, bajo condiciones de carga nominal. Su durabilidad mecánica es aún mayor, lo que demuestra la robustez de su diseño. El contactor cuenta con un diseño compacto que cumple con las normas internacionales de dimensiones, facilitando la fácil sustitución e interoperabilidad. También posee una alta capacidad de resistencia a la corriente de cortocircuito, lo que le permite permanecer intacto en el caso de un fallo aguas abajo hasta que un interruptor protector opere. El producto lleva certificaciones globales como UL, CSA y CE, afirmando su cumplimiento con las normas internacionales de seguridad y rendimiento.
Características 3.Design y detalles de construcción
Construcción robusta y sistema de extinción de arco
El Eaton DILM80 está construido para la longevidad y la fiabilidad en entornos exigentes. El alojamiento está construido de material termoplástico autoextinguible de alta calidad que proporciona una excelente resistencia mecánica y resistencia al seguimiento. Los contactos principales están típicamente hechos de óxido de plata-cadmio o un material similar avanzado que ofrece una excelente resistencia a la soldadura y la erosión por arco eléctrico. Una característica clave de cualquier contactor de CA de 3 polos de potencia es su canalización de arco, y el DILM80 está equipado con un sistema de extinción de arco de deiones eficiente. Este sistema utiliza placas metálicas para dividir, enfriar y extinguir el arco eléctrico que se forma cuando los contactos se abren bajo carga, asegurando una rápida interrupción de la corriente y protegiendo a los contactos del desgaste excesivo.
Modularidad y flexibilidad de contacto auxiliar
Una ventaja significativa del diseño del DILM80 es su modularidad. Se puede montar fácilmente con una variedad de bloques de contacto auxiliares encajables. Estos bloques, disponibles en configuraciones normalmente abiertas y normalmente cerradas, proporcionan contactos adicionales que están conectados mecánicamente al funcionamiento del contactor principal. Estos contactos auxiliares son esenciales para construir circuitos de interbloqueo, señalizar el estado del contactor a controladores lógicos programables (PLC), o controlar luces indicadoras, mejorando así la funcionalidad general del sistema de control sin requerir espacio adicional o cableado complejo.
Diseño de terminal y servicio
El contactor está diseñado con terminales de tipo pinza fáciles de usar que facilitan conexiones de cable seguras y fiables. Estos terminales a menudo están diseñados para aceptar una gama de tamaños de alambre y se pueden acceder fácilmente con herramientas estándar, lo que reduce el tiempo de instalación. Algunas versiones también pueden contar con tapas transparentes que permiten la inspección visual de los contactos principales sin desmontar la unidad, lo que es una característica valiosa para el mantenimiento preventivo y la solución de problemas.
Áreas de aplicación primarias y soluciones de la industria
El contactor de CA de 3 polos Eaton DILM80 encuentra un amplio uso como componente crítico en centros de control de motores (MCC) para controlar bombas, ventiladores, compresores y cintas transportadoras en plantas industriales. Su fiabilidad es crucial para las líneas de producción automatizadas donde el tiempo de inactividad no programado puede llevar a pérdidas financieras significativas. En el sector de la construcción comercial, es un caballo de trabajo dentro de los sistemas HVAC, controlando los compresores y ventiladores en refrigeradores, unidades de tratamiento de aire y torres de refrigeración, contribuyendo a un control climático eficiente.
Más allá del arranque del motor, el DILM80 también se emplea en aplicaciones de distribución de energía, como la conmutación de condensadores para la corrección del factor de potencia y los interruptores de transferencia automática para sistemas de energía de espera. Su diseño robusto lo hace adecuado para aplicaciones pesadas como el control de grúas, escaleras mecánicas y maquinaria industrial donde los arranques y paradas frecuentes son comunes. La configuración de arranque de motor, que combina el DILM80 con un relé de sobrecarga, proporciona una solución completa y compacta para los fabricantes de maquinaria de construcción OEM (fabricantes de equipos originales) para las industrias de envasado, alimentos y bebidas y agua / aguas residuales.
5.Ventajas operacionales y beneficios económicos
Mayor fiabilidad del sistema y menor tiempo de inactividad
La principal ventaja operativa del Eaton DILM80 es su fiabilidad comprobada. Los materiales de alta calidad y la ingeniería de precisión dan como resultado un contactor que puede soportar millones de operaciones, minimizando el riesgo de falla. Esto se traduce directamente en un mayor tiempo de actividad de la máquina y costos de mantenimiento reducidos. El marcado claro de los terminales y la facilidad de añadir contactos auxiliares también reducen el tiempo necesario para la instalación y las modificaciones, lo que conduce a menores costos de mano de obra.
Eficiencia energética y seguridad
Los contactores modernos como el DILM80 están diseñados con eficiencia energética en mente. Los circuitos de bobina están optimizados para un bajo consumo de energía, lo que reduce el costo operativo del sistema de control. Además, el mecanismo de contacto accionado positivamente y la extinción fiable del arco mejoran la seguridad operacional al garantizar un estado de contacto claro y contener arcos eléctricos. El cumplimiento de las normas internacionales garantiza que el componente cumpla con estrictos requisitos de seguridad, lo que es esencial para proteger tanto el personal como el equipo.
Preguntas frecuentes (FAQ)
¿Cuál es la diferencia clave entre un contactor y un arranque de motor?
Un contactor AC de 3 polos como el Eaton DILM80 es un interruptor electromagnético diseñado para manejar cargas de alta corriente, y su única función es abrir y cerrar un circuito de alimentación. Un arranque de motor es una unidad funcional más completa que incluye un contactor como su elemento de conmutación central, además de la adición crucial de un relé de sobrecarga. El relé de sobrecarga proporciona protección dedicada para el motor contra el sobrecalentamiento debido a la corriente excesiva de sobrecargas o pérdida de fase, que el contactor solo no proporciona.
¿Se puede usar el DILM80 tanto para sistemas de alimentación de 50Hz como para 60Hz?
Sí, el modelo especificado DILM80 con una bobina nominal para 230V 50Hz / 240V 60Hz está diseñado para compatibilidad con ambas frecuencias de potencia comunes. Esta doble clasificación ofrece una flexibilidad significativa para equipos que pueden ser desplegados en diferentes regiones geográficas o dentro de instalaciones que tienen fuentes de alimentación variables. Sin embargo, siempre es crítico verificar la marcación específica de la tensión de la bobina en el mismo contactor para asegurarse de que coincide con la tensión de suministro de control disponible.
¿Cuál es la importancia de la categoría de utilización AC-3?
La categoría de utilización AC-3 es una clasificación estandarizada definida por la norma IEC. Especifica el deber de un dispositivo de conmutación para "arranque de motores de jaula de ardilla y apagado mientras se ejecuta". Esencialmente, significa que el contactor está clasificado para soportar la alta corriente de entrada (típicamente 6-10 veces la corriente de carga completa) que ocurre cuando un motor comienza, y también es capaz de romper la corriente de carga completa del motor una vez que está a velocidad. Esta es la clasificación más común para aplicaciones de arranque de motores de uso general.
¿Cómo selecciono el relé de sobrecarga correcto para emparejar con el contactor DILM80?
El relé de sobrecarga debe seleccionarse en función de la corriente de carga completa (FLC) del motor que está destinado a proteger. Eaton ofrece una gama de relés de sobrecarga emparejados diseñados específicamente para montarse directamente en contactores de la serie DILM. La selección implica elegir un relé cuyo rango de ajuste de corriente incluye el FLC del motor. La adecuada coordinación entre la capacidad de rotura del contactor y las características de disparo del relé garantiza una protección completa y segura del motor.
¿Qué mantenimiento se requiere para un contactor como el DILM80?
El mantenimiento es generalmente mínimo pero importante para la fiabilidad a largo plazo. Implica inspecciones visuales periódicas para detectar signos de daño físico o sobrecalentamiento (decoloración). El contactor debe ser desenergizado y los contactos pueden ser inspeccionados para detectar una erosión o soldadura excesivas; Algunas versiones tienen cubiertas transparentes para este propósito. Mantener la unidad limpia y libre de exceso de polvo y humedad también es crucial. Se recomienda seguir los horarios de mantenimiento descritos en la documentación oficial de Eaton.
