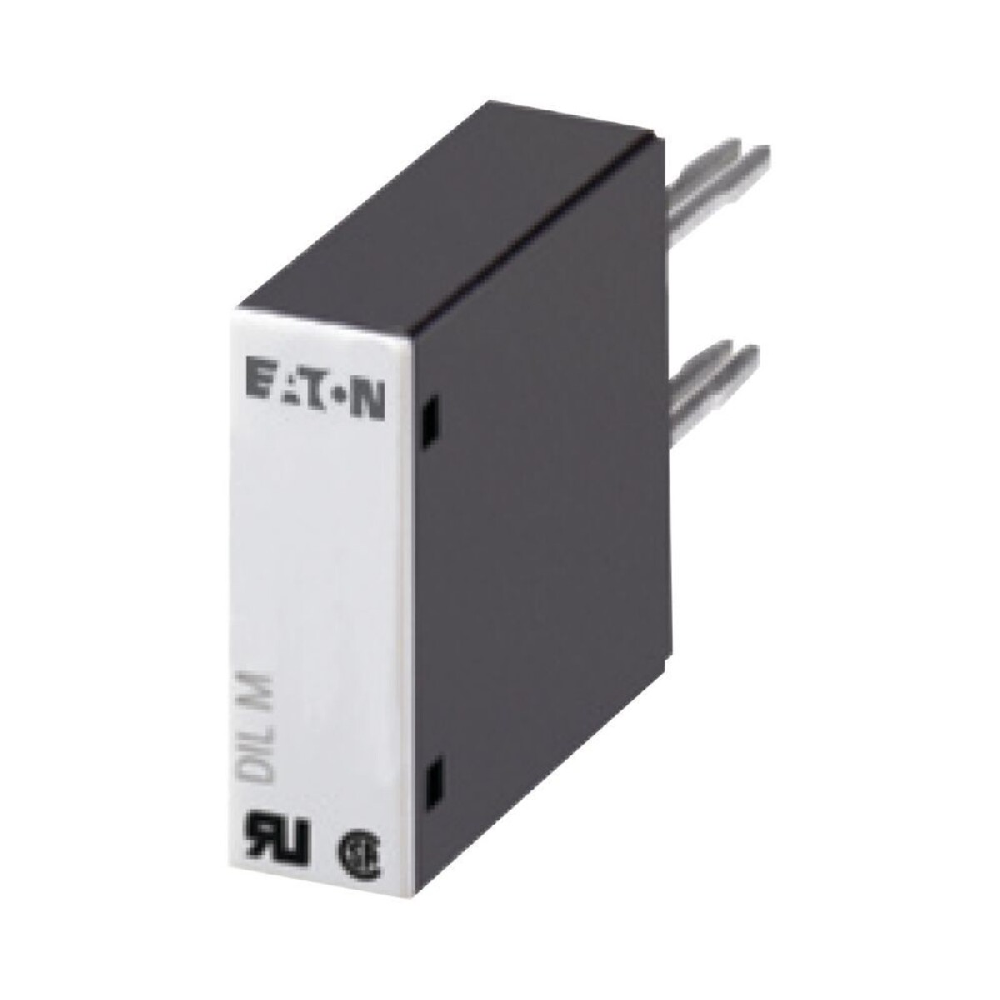

Eaton DILM95-XSPV240 240V varistor contactor protector de sobretensiones absorbedor

El Eaton DILM95-XSPV240 es un protector de sobretensiones de contactor especializado diseñado para proteger los componentes de control sensibles de los transientes de tensión dañinos. Este dispositivo emplea un mecanismo de absorción de sobretensiones de varistor robusto, diseñado para proteger las bobinas del contactor y otras cargas inductivas de picos de tensión que ocurren comúnmente durante las operaciones de conmutación. Al sujetar eficazmente las sobretensiones transitorias y desviar las corrientes de sobretensión de los componentes críticos, este protector garantiza la estabilidad operativa y prolonga significativamente la vida útil del equipo eléctrico. Su diseño específico para la integración con la serie de contactores DILM de Eaton lo convierte en un componente esencial para mejorar la fiabilidad del sistema en la automatización industrial, los centros de control de motores y los sistemas de distribución de energía.

1.Descripción general del producto y los fundamentos de la tecnología básica

El Eaton DILM95-XSPV240 funciona como un accesorio protector vital dentro del control del motor y los circuitos de conmutación de potencia. Este protector de sobretensiones de contactor funciona sobre el principio de resistencia variable, una característica central de su tecnología de absorción de sobretensiones de varistor. El componente central es un varistor de óxido metálico (MOV) que posee una relación voltaje-corriente no lineal. Bajo condiciones de funcionamiento normales, con niveles de voltaje por debajo de su umbral, el varistor mantiene un estado de alta impedancia, actuando efectivamente como un circuito abierto y dibujando una corriente de fuga mínima. Esto permite que la bobina del contactor funcione sin ninguna interferencia. Sin embargo, cuando se produce un aumento de tensión y excede la tensión de sujeción del varistor, el dispositivo cambia instantáneamente a un estado de impedancia muy baja, creando una trayectoria de cortocircuito controlada que desvía la energía transitoria dañina lejos de la bobina del contactor y de forma segura en la trayectoria de tierra.

Este modelo específico está diseñado como un accesorio enchufable para los contactores de la serie DILM de Eaton, particularmente compatible con los modelos DILM40 a DILM95, lo que garantiza una integración sin problemas sin requerir modificaciones de cableado complejas. El diseño de enchufe simplifica los procedimientos de instalación y mantenimiento al tiempo que garantiza una perfecta compatibilidad eléctrica y mecánica. La unidad está clasificada para el funcionamiento continuo en sistemas con voltajes de control que van de 130 a 240 voltios AC, cubriendo voltajes comunes de circuitos de control industriales. La construcción incorpora materiales duraderos capaces de soportar las tensiones eléctricas y las condiciones ambientales típicamente encontradas en entornos industriales, incluyendo plantas de fabricación y sistemas de control de procesos donde se utilizan extensamente los contactores.

Especificaciones técnicas y parámetros de rendimiento

El absorbedor de sobretensiones varistor DILM95-XSPV240 se caracteriza por un conjunto bien definido de parámetros eléctricos y operativos que dictan sus límites de aplicación. El dispositivo está clasificado para un rango de tensión de funcionamiento nominal de 130 a 240 voltios AC, lo que lo hace adecuado para circuitos de control monofásicos comúnmente encontrados en entornos industriales. Su rendimiento de sujeción de tensión está calibrado con precisión para activarse en un umbral ligeramente por encima del pico de la tensión de alimentación nominal, asegurando que permanezca inactivo durante el funcionamiento normal al tiempo que proporciona una respuesta rápida a eventos de sobretensión.

El rango de funcionamiento térmico de este protector contra sobretensiones del contactor se extiende desde -25 grados Celsius a +60 grados Celsius, lo que garantiza un rendimiento fiable tanto en condiciones de arranque frío como en entornos cálidos de gabinetes eléctricos. Esta amplia tolerancia de temperatura es crítica para aplicaciones sujetas a variaciones ambientales estacionales o generación de calor interno a partir de componentes eléctricos estrechamente empaquetados. El diseño físico del dispositivo es compacto, con un factor de forma delgado que permite la instalación sin consumir espacio adicional en el carril DIN, una consideración importante en paneles de control densamente poblados. Las dimensiones específicas facilitan el montaje lado a lado con los contactores sin interferir con los componentes adyacentes o los conductos de cableado. Eléctricamente, el supresor exhibe un tiempo de respuesta rápido, transicionando de alta a baja impedancia en nanosegundos, limitando de este modo el pico de voltaje visto por la bobina del contactor protegida a un nivel seguro.

Características 3.Design y detalles de construcción

Tecnología avanzada de varistor y composición del material

El corazón de la capacidad protectora del DILM95-XSPV240 radica en su avanzado elemento Varistor Surge Absorber. El varistor de óxido metálico se formula a partir de una composición cerámica de granos de óxido de zinc con dopantes aditivos precisos, creando un dispositivo semiconductor de múltiples uniones que exhibe características de descomposición predecibles. Esta composición permite que el dispositivo maneje altas corrientes de sobretensión mientras mantiene un rendimiento de sujeción estable durante su vida útil operativa. La carcasa está construida de material termoplástico autoextinguible de alta calidad que proporciona una excelente resistencia dieléctrica, resistencia al impacto y protección contra la entrada de polvo y humedad. Las conexiones eléctricas internas están diseñadas para garantizar trayectorias de baja inductancia, lo que es crucial para manejar eficazmente los transientes de tensión que aumentan rápidamente sin limitaciones de rendimiento relacionadas con la impedancia.

Conectividad Plug-On e integración de sistemas

Una característica destacada de este Contactor Surge Protector es su sistema de conexión enchufable dedicado diseñado específicamente para contactores de la serie Eaton DILM. Esta interfaz elimina la necesidad de cableado adicional entre el supresor y los terminales de bobina del contactor, reduciendo el tiempo de instalación y los posibles errores de conexión. El diseño de enchufe garantiza la polarización correcta y la fijación mecánica segura, manteniendo un funcionamiento fiable incluso en entornos de alta vibración. El factor de forma compacto está diseñado para encajar con precisión con el perfil del contactor, manteniendo las dimensiones globales de la unidad combinada y preservando la huella de montaje original. El diseño también incorpora indicadores visuales o banderas mecánicas en algunas variantes para proporcionar una confirmación rápida de la instalación adecuada, mejorando la eficiencia del mantenimiento y la solución de problemas.

Espectro de aplicación e implementación de la industria

La aplicación principal del protector de sobretensiones varistor Eaton DILM95-XSPV240 es en circuitos que controlan cargas inductivas donde las sobretensiones de conmutación representan una amenaza significativa para la longevidad del equipo. En los sistemas de automatización industrial, estos dispositivos protegen las bobinas del contactor en los centros de control de motores, los módulos de salida del controlador lógico programable (PLC) y los relés de control de los picos de tensión generados cuando se desenergizan las cargas inductivas. Al prevenir la rotura del aislamiento y el agotamiento de la bobina, reducen el tiempo de inactividad no planificado y los costos de mantenimiento en las instalaciones de fabricación, los sistemas transportadores y las plantas de procesamiento.

El dispositivo encuentra un amplio uso en sistemas de gestión de edificios comerciales e industriales, particularmente en circuitos de control HVAC donde los contactores manejan motores de compresores, motores de ventiladores y motores de bombas. La tecnología Varistor Surge Absorber protege estos sistemas de los transientes de tensión que se originan tanto en operaciones de conmutación como en fuentes externas, lo que mejora la fiabilidad general del sistema. Aplicaciones adicionales incluyen sistemas de control de ascensores, controles de grúa y elevador, control de iluminación industrial y sistemas de distribución de energía, esencialmente cualquier entorno donde se emplean contactores electromecánicos para operaciones de conmutación. La compatibilidad con modelos específicos de contactores Eaton (DILM40 a DILM95) lo hace particularmente relevante para fabricantes de equipos originales (OEM) e integradores de sistemas que trabajan con componentes Eaton estandarizados.

5.Ventajas operacionales y beneficios económicos

Longividad mejorada del equipo y tiempo de inactividad reducido

La implementación del protector contra sobretensiones del contactor DILM95-XSPV240 ofrece beneficios económicos sustanciales al extender significativamente la vida útil de los contactores y otros componentes de control. Los transientes de voltaje, si se dejan sin controlar, causan la degradación progresiva del aislamiento de la bobina a través de un fenómeno conocido como descarga parcial, lo que finalmente conduce a la falla del aislamiento y el agotamiento de la bobina. Al sujetar estos transientes a niveles seguros, el absorbedor de sobretensiones de varistor evita este daño acumulativo, potencialmente prolongando la vida útil del contactor en varias veces. Esto se traduce directamente en menores costos de piezas de repuesto, menores gastos de mano de obra de mantenimiento y interrupciones de producción minimizadas debido a la falla del equipo.

Mejora de la fiabilidad del sistema y la supresión del ruido

Además de proteger contra fallas catastróficas, este dispositivo de supresión de sobretensiones mejora la fiabilidad general del sistema al prevenir el mal funcionamiento de los circuitos de control causados por el ruido eléctrico. Los picos de voltaje a veces pueden ser mal interpretados como señales de control por componentes electrónicos sensibles, lo que conduce a un comportamiento errático o un disparo falso. El DILM95-XSPV240 suprime estos picos en su fuente, asegurando una energía más limpia para las bobinas de control y reduciendo las emisiones de interferencia electromagnética (EMI) de los contactos de conmutación. Esta capacidad de supresión de ruido es particularmente valiosa en instalaciones que emplean equipos electrónicos sensibles tales como sensores, sistemas de comunicación y sistemas de control basados en computadora, donde el ruido eléctrico puede comprometer la integridad de los datos y la precisión de la señal.

Preguntas frecuentes (FAQ)

¿Cuál es el principio de funcionamiento fundamental detrás de la tecnología de varistor utilizada en este absorbedor de sobretensiones?

El DILM95-XSPV240 utiliza un varistor de óxido metálico (MOV) como elemento protector del núcleo. Este componente presenta una característica de tensión-corriente no lineal, manteniendo una alta resistencia en condiciones normales de funcionamiento pero cambiando rápidamente a una resistencia muy baja cuando se somete a tensiones que exceden su umbral. Esta transición instantánea (que ocurre dentro de nanosegundos) crea una trayectoria de cortocircuito que desvía la energía de sobretensión lejos de la bobina del contactor protegida, sujetando efectivamente el voltaje a un nivel seguro. Una vez que la sobretensión disminuye, el varistor vuelve automáticamente a su estado de alta impedancia, sin necesidad de restablecimiento o intervención.

¿Cómo difiere este protector contra sobretensiones del contactor de un circuito estándar RC?

Mientras que ambos dispositivos proporcionan supresión de sobretensiones, el absorbedor de sobretensiones varistor en el DILM95-XSPV240 funciona sobre un principio de sujeción de tensión, mientras que un snubber RC funciona absorbiendo energía a través del almacenamiento capacitivo y la disipación resistiva. El protector basado en varistor típicamente ofrece tiempos de respuesta más rápidos y un mejor rendimiento para picos de tensión de alta amplitud de corta duración. Por el contrario, los snubbers RC pueden ser más eficaces para controlar la velocidad de aumento de tensión (dv / dt) y reducir el arco de contacto. El diseño enchufable de la unidad Eaton proporciona compatibilidad específica con los contactores de la serie DILM, eliminando las conexiones de cableado necesarias para componentes RC discretos.

¿Cuáles son las consideraciones clave para seleccionar este modelo específico para una aplicación?

Los principales criterios de selección incluyen la compatibilidad con el modelo específico de contactor Eaton DILM (que garantiza la coincidencia física y eléctrica), el voltaje de funcionamiento del circuito de control (que debe caer dentro del rango de 130-240 V AC de este dispositivo) y las condiciones ambientales (particularmente temperaturas extremas). Además, debe considerarse la gravedad del entorno de sobrecarga; Las aplicaciones con transientes frecuentes o de alta energía pueden beneficiarse de una protección suplementaria a pesar de la presencia de este dispositivo. Las restricciones de espacio físico alrededor del contactor también deben verificarse para asegurarse de que el módulo supresor puede instalarse sin interferencia.

¿Este dispositivo de protección contra sobretensiones requiere pruebas periódicas o reemplazo?

Los protectores contra sobretensiones basados en varistores tienen una vida útil finita determinada por el número y el contenido energético de las sobretensiones que han absorbido. Aunque normalmente no se especifican pruebas regulares, se recomienda reemplazar la unidad después de haber sido sometida a un evento de sobrecarga importante conocido o como parte del mantenimiento preventivo durante revisiones importantes del sistema. Algunas versiones avanzadas pueden incorporar indicadores de desgaste, pero el DILM95-XSPV240 estándar no cuenta con tales indicadores visuales. En aplicaciones críticas, la medición periódica de la corriente de fuga del varistor puede proporcionar información sobre su estado de degradación, aunque esto requiere equipo especializado.

¿Se puede utilizar este supresor con contactores de otros fabricantes o diferentes líneas de productos Eaton?

El DILM95-XSPV240 está diseñado específicamente como un accesorio enchufable para los contactores de la serie DILM de Eaton, particularmente los modelos DILM40 a DILM95. Su interfaz de conexión física está adaptada a estos tipos de contactores específicos, lo que hace que la compatibilidad física y eléctrica directa con contactores no DILM o productos de otros fabricantes sea poco probable. Para proteger otros dispositivos o marcas de contactores, se necesitarían soluciones alternativas de supresión de sobretensiones con métodos de conexión apropiados. Sin embargo, la tecnología de absorción de sobretensiones de varistor fundamental podría implementarse en diferentes factores de forma adecuados para esas aplicaciones.
