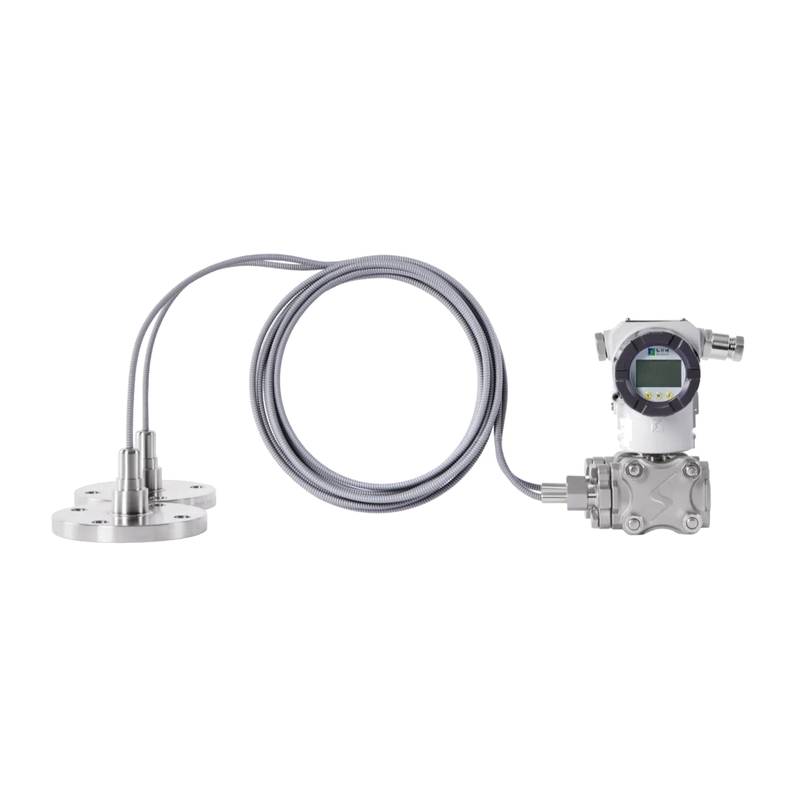

El transmisor de presión diferencial y medidor de nivel HollySys AT4500 ofrece una medición de precisión para entornos de procesos volátiles. Diseñado con tecnología de sensores de silicio monocristalino, mantiene lecturas estables a pesar de la tensión mecánica severa.
El despliegue de instrumentación de alta presión en vastas plantas industriales a menudo expone los bucles de medición a vibraciones, choques térmicos y exposición química agresiva. Los sensores tradicionales sufren de deriva de señal y fatiga del diafragma cuando se someten a fluctuaciones continuas de presión. El transmisor de presión diferencial AT4500 resuelve este desafío aprovechando la tecnología avanzada de silicio monocristalino y una configuración de empaquetado patentada. El elemento sensor se encuentra físicamente aislado en la sección superior de la carcasa metálica, lejos de la interfaz directa con el medio, lo que garantiza tanto el desacoplamiento mecánico como el aislamiento térmico. Los cables integrados sinterizados de vidrio proporcionan un aislamiento eléctrico de alta resistencia contra el cuerpo metálico, mejorando la resistencia a las sobretensiones transitorias de voltaje y a las interferencias electromagnéticas. Este diseño previene fallas operativas en sistemas pesados de procesamiento químico y gestión de fluidos.
Especificaciones técnicas
Rango: 0-200Pa～40MPa
Señal de salida: 4-20mA+HART @ 24 VDC
Precisión de referencia: ±0,075% del límite superior del rango
Materiales del diafragma: 316L, Hastelloy C, Tantalio, Revestimiento de PFA, Chapado en oro
Conexión de proceso: Hembra de 1/2-14NPT @ Interfaz de proceso
Fuente de alimentación: 12-45 VDC @ Bloque de terminales
Temperatura ambiente: -40°C - 85°C @ Estado operativo
Tiempo de respuesta: 90 ms @ Cambio de entrada escalonada
Integración de sistemas y configuración de hardware
Una instalación mecánica adecuada requiere montar el transmisor de presión diferencial de forma segura en un soporte de instrumentos rígido o en una red de tuberías de impulso utilizando pernos de acero al carbono o acero inoxidable de la clasificación adecuada. Conecte las tuberías de proceso a las cámaras de alta y baja presión, asegurando la orientación correcta para evitar bolsas de gas atrapadas en servicio de líquidos o acumulación de condensado en servicio de gas. Utilice cables de par trenzado apantallado para la transmisión de señales con el fin de minimizar la interferencia electromagnética de variadores de frecuencia cercanos o líneas eléctricas de alta tensión. Termine el bucle de corriente de 4-20mA y los cables de comunicación HART en los terminales de tornillo internos, teniendo cuidado de mantener la polaridad. Conecte a tierra el blindaje del cable exclusivamente en el extremo del armario de control para eliminar los bucles de tierra y proteger contra sobretensiones transitorias inducidas.
Fiabilidad y durabilidad ambiental
La carcasa cuenta con una clasificación IP67, lo que protege la electrónica interna contra la entrada de polvo y la inmersión temporal en agua durante los ciclos de lavado. Su robusta carcasa de aleación de aluminio o acero inoxidable resiste los agentes atmosféricos corrosivos típicos de las plantas químicas y las plataformas marinas. Los circuitos integrados de compensación térmica se ajustan a las oscilaciones de la temperatura ambiente, preservando la linealidad de la medición sin recalibración manual. El aislamiento mecánico del sensor de silicio monocristalino mitiga el estrés procedente de las altas cargas en las tuberías, ampliando los intervalos de servicio y reduciendo los costes generales de mantenimiento en las operaciones continuas de la planta.
Guía de selección y opciones alternativas
La selección de la variante adecuada depende del medio de operación, los límites de presión estática y los requisitos de compatibilidad química del bucle específico. Beijing Zhongping Technology ofrece soporte completo de selección de referencias cruzadas y opciones de reemplazo de stock local inmediato para garantizar un tiempo de inactividad mínimo para expansiones de plantas o eventos de mantenimiento de emergencia. Los ingenieros deben verificar los materiales mojados, como la selección de Tantalio o Hastelloy C para ácidos altamente corrosivos, y confirmar que las clasificaciones de las bridas coincidan con las conexiones de proceso existentes.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el estado actual del stock local y el tiempo de entrega para reemplazos urgentes?
Beijing Zhongping Technology mantiene un inventario regional activo de configuraciones estándar del AT4500, lo que permite el envío el mismo día para requisitos críticos de mantenimiento.
2. ¿Cuál es la cobertura de la garantía y el procedimiento de RMA para las unidades que no funcionan correctamente?
Todas las unidades incluyen una garantía del fabricante de 12 meses respaldada por la verificación de calidad previa al envío, con el procesamiento local de RMA gestionado a través de Beijing Zhongping Technology.
3. ¿Cuáles son los límites de voltaje de suministro eléctrico y las características de consumo de energía?
El transmisor funciona con una fuente de alimentación de bucle que oscila entre 12 VDC y 45 VDC, con un consumo de energía típico optimizado para configuraciones estándar de bucle de 4-20mA.
4. ¿Qué protocolos de comunicación son compatibles además de la salida analógica estándar?
La unidad admite 4-20mA combinado con el protocolo HART, así como Modbus-RTU sobre RS485 para arquitecturas de red digital multipunto.
5. ¿Qué grado de protección ambiental alcanza la carcasa contra el polvo y la humedad?
El conjunto cumple con los estándares IP67, protegiendo los circuitos internos de la entrada de polvo y la exposición intensa a la humedad.
6. ¿Cómo se maneja la vibración mecánica durante aplicaciones industriales de alto estrés?
El sensor de silicio monocristalino se encuentra en una carcasa superior mecánicamente aislada, absorbiendo las vibraciones de las tuberías sin comprometer la estabilidad de la salida.
7. ¿Qué controles de mantenimiento rutinario se recomiendan para la salud operativa a largo plazo?
Inspeccione periódicamente las líneas de impulso en busca de obstrucciones, verifique la firmeza de los tornillos de los terminales y compruebe la calibración del punto cero utilizando un comunicador portátil HART calibrado.
8. ¿Cómo se integra el dispositivo con los sistemas de control y paquetes de software existentes?
La integración utiliza archivos de descripción de dispositivos HART estándar y mapas de registros Modbus, lo que garantiza una compatibilidad perfecta con los principales sistemas de control distribuido y controladores lógicos programables.
