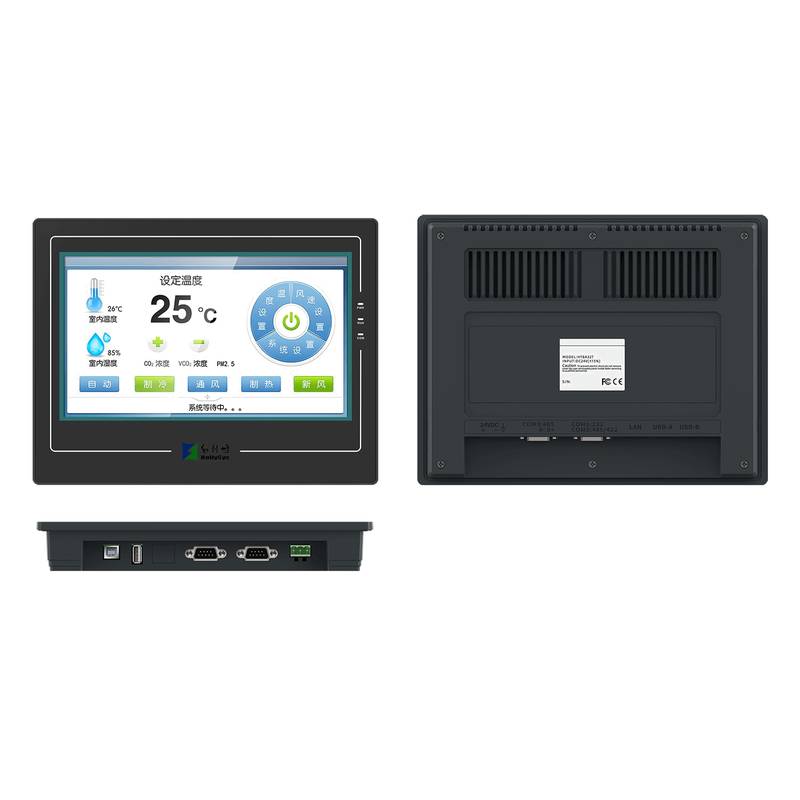

La pantalla táctil industrial HMI HollySys HT8001 de 15 pulgadas ofrece un rendimiento de visualización robusto para entornos industriales modernos. Con una pantalla de alta resolución y un panel táctil de respuesta rápida, esta interfaz de operador industrial garantiza una interacción eficiente y un monitoreo de datos en tiempo real. Beijing Zhongping Technology suministra esta unidad desde el inventario regional original para respaldar la integración rápida en los sistemas de automatización de fábricas.
Los entornos modernos de automatización industrial a menudo presentan desafíos severos para las terminales de operador estándar, incluido el polvo ambiental, la neblina de aceite y las condiciones de iluminación complejas que degradan la visibilidad de la pantalla y provocan fallas en el registro táctil. La interfaz hombre-máquina industrial de la serie HollySys HT8001 está diseñada específicamente para abordar estos obstáculos a nivel de campo combinando pantallas de cristal líquido TFT de alta brillo con paneles táctiles altamente robustos, satisfaciendo las rigurosas demandas visuales e interactivas de la maquinaria contemporánea. Los equipos de fabricación industrial requieren una supervisión continua de las variables del proceso, el anuncio inmediato de alarmas y transiciones gráficas fluidas sin latencia ni cuellos de botella en el renderizado. Para lograr esto, la arquitectura de hardware se basa en la tecnología de CPU con estructura ARM de bajo consumo integrada, lo que permite que el sistema ejecute rápidamente llamadas gráficas complejas y administre grandes espacios de almacenamiento de programas de usuario. Esta configuración técnica garantiza una adquisición de datos in situ eficiente, cálculos numéricos y la ejecución de controles para sistemas de automatización independientes y a pequeña escala. La confiabilidad de la comunicación sigue siendo un factor crítico al vincular las interfaces de operador a diversos controladores lógicos programables e instrumentos inteligentes. Las interfaces de comunicación serial integrada y los puertos Ethernet admiten protocolos de comunicación directa sin requerir programas de tiempo de ejecución de usuario especializados, lo que facilita el intercambio de datos de alta velocidad y la creación de redes de múltiples estaciones en toda la planta. Además, las limitaciones de instalación física dentro de los gabinetes de control eléctrico exigen factores de forma compactos y una protección ambiental estricta. El panel frontal cumple con los estándares de protección IP65 contra salpicaduras de líquidos y la entrada de partículas en suspensión, mientras que el diseño térmico de amplia temperatura sin ventilador mantiene la estabilidad operativa bajo cargas térmicas fluctuantes.
Especificaciones Técnicas
Tamaño de Pantalla: 15.6 Pulgadas @ Relación de Aspecto 16:9
Resolución: 1920 × 1080 @ Full HD
Panel Táctil: Panel Táctil de Alta Precisión de 4 Hilos
Colores de Pantalla: 16.77 Millones de Colores @ LED de Color Verdadero
Módulo de Retroiluminación: LED @ Brillo Ajustable
Relación de Contraste: 700:1 @ Condiciones de Operación Estándar
Brillo: 300 cd/㎡ @ Configuración Máxima
Memoria: 128M FLASH + 128M DDR3 @ Configuración del Sistema
CPU: Cortex A7 1.2GHz Dual-Core @ Unidad de Procesamiento
Consumo de Energía: 10 W @ Suministro de 24 VDC
Cumplimiento FCC: FCC Clase A @ Compatibilidad Electromagnética
Voltaje de Soportabilidad: 1000V AC @ Duración de Prueba de 1 Minuto
Clasificación de Protección: IP65 @ Solo Panel Frontal
Material del Gabinete: Plásticos de Ingeniería ABS+PC @ Carcasa Estructural
Fuente de Alimentación: DC 12-24V (±15%) @ Rango de Voltaje de Entrada
Interfaz Serial: COM1: RS232/422/485 @ Puerto de Comunicación
Puerto de Descarga USB: N/A @ Carga de Configuración Directa
Puerto de Disco U: SÍ @ Registro de Datos Externos
Puerto Ethernet: SÍ @ Conectividad de Red
WIFI: N/A @ Módulo Inalámbrico
4G: N/A @ Módulo Celular
Temperatura de Operación: -20°C a 55°C @ Sin Congelación
Humedad de Operación: 5% a 95% RH @ Sin Condensación
Resistencia a la Vibración: 10 a 25 Hz @ 2G durante 30 Minutos en Ejes X, Y, Z
Dimensiones Exteriores: 395 × 257 × 31 mm @ Tamaño Físico General
Dimensiones de Corte: 383 × 246 mm @ Corte de Montaje en Panel
Peso Neto: 2.45 kg @ Masa de la Unidad
Desafíos de Interacción Humano-Máquina Industrial y Posicionamiento de Pantallas
Los entornos de piso de fábrica someten a los equipos de visualización electrónica a una contaminación persistente en el aire, humedad y altos niveles de luz ambiental que habitualmente comprometen la legibilidad de la pantalla y la precisión táctil en pantallas comerciales estándar. La serie HMI HollySys HT8001 aborda estos riesgos operativos a través de una estructura de pantalla industrial diseñada para mantener la claridad visual bajo condiciones de iluminación variables. Al utilizar paneles de cristal líquido TFT de alta calidad combinados con superficies táctiles duraderas de alta precisión de 4 hilos, el hardware resiste la interacción frecuente del operador al tiempo que evita disparos falsos causados por humedad superficial o acumulación leve de partículas. Este posicionamiento garantiza que los operadores mantengan una supervisión visual ininterrumpida de los parámetros críticos del proceso en configuraciones de fabricación discretas y continuas.
Procesamiento de Gráficos de Alto Rendimiento y Compilación de Configuración
El monitoreo en tiempo real de amplios registros de variables, el refresco dinámico de pantallas y el renderizado gráfico intrincado imponen pesadas demandas de procesamiento a las terminales de operador industrial. La arquitectura interna de la serie HT8001 incorpora un procesador Cortex A7 de doble núcleo que opera junto con recursos dedicados de flash y memoria para acelerar la compilación y ejecución de gráficos complejos. Esta configuración de hardware permite un cambio rápido de pantallas, un renderizado de animación fluido y un procesamiento eficiente de programas de script simples sin retraso en el sistema. En consecuencia, los equipos de ingeniería pueden implementar lógica de control compleja y grandes capacidades de programas de usuario directamente en el dispositivo mientras mantienen una rápida adquisición de datos y tiempos de respuesta de control.
Interfaces de Comunicación de Múltiples Protocolos e Interconectividad Industrial
La interfaz de paneles de operador con diversos controladores lógicos programables, variadores de frecuencia y medidores inteligentes a menudo introduce incompatibilidad de protocolos y limitaciones de puertos físicos dentro de los gabinetes de control. La serie HT8001 supera estos obstáculos de integración equipando múltiples capas de comunicación física, incluidas interfaces seriales configurables RS232, RS422 y RS485 junto con puertos Ethernet estándar en modelos aplicables. Esta flexibilidad de hardware permite la transmisión directa de datos con varias marcas de controladores sin necesidad de controladores de comunicación personalizados o software de traducción de tiempo de ejecución especializado. Dicha conectividad agiliza las arquitecturas de integración de sistemas y establece rutas confiables de intercambio de datos maestro múltiple en celdas de automatización distribuidas.
Protección IP65 del Panel Frontal e Integración de Gabinetes
Los gabinetes de control desplegados en entornos industriales pesados experimentan una exposición continua a salpicaduras de fluidos, vibración física y ruido eléctrico que amenazan la electrónica interna. El bisel frontal de la serie HT8001 alcanza una clasificación de protección contra ingreso IP65 cuando se monta correctamente en los recortes del gabinete, sellando el perímetro de la pantalla contra la entrada de humedad y polvo. La profundidad de montaje compacta, combinada con perfiles de baja disipación de energía y materiales de carcasa de ABS más PC diseñados, minimiza la acumulación térmica dentro de los gabinetes sellados. Estos atributos físicos mejoran colectivamente el tiempo medio entre fallas, salvaguardan la disponibilidad del sistema y reducen las intervenciones de mantenimiento continuo para los fabricantes de equipos originales.
Guía de Selección y Opciones Alternativas
Seleccionar el modelo HMI adecuado depende de las dimensiones físicas del panel, los puertos de comunicación requeridos y los criterios de clasificación ambiental especificados por los parámetros de diseño del sistema. La familia de productos HT8001 más amplia abarca una selección diversa de tamaños de pantalla que van desde 4.3 pulgadas hasta 15.6 pulgadas, con opciones como HT8432T, HT8732T, HT8A32T, HT8421TE y HT8701TE que proporcionan resoluciones variables, asignaciones de memoria y capacidades Ethernet para coincidir con escalas de aplicaciones específicas. Beijing Zhongping Technology proporciona asistencia técnica experta y soporte de inventario regional para ayudar a los equipos de ingeniería a realizar selecciones de referencias cruzadas y obtener reemplazos de hardware compatibles para proyectos de automatización en curso.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es el rango de voltaje de entrada estándar requerido para alimentar la pantalla táctil industrial HT8001?
La unidad opera con un suministro de corriente directa de DC 12-24V con una tolerancia permitida de más o menos 15%.
2. ¿El bisel frontal de la pantalla cumple con algún estándar específico de protección contra líquidos y polvo?
Sí, el panel frontal alcanza una clasificación de protección IP65 cuando se instala correctamente utilizando la junta de montaje y el hardware proporcionados.
3. ¿Qué arquitectura de procesador central se utiliza dentro de la configuración de hardware de la serie HT8001?
La unidad es impulsada por un procesador de doble núcleo Cortex A7 que opera a velocidades de hasta 1.2GHz dependiendo de la variación específica del modelo.
4. ¿Puede esta interfaz hombre-máquina comunicarse directamente con controladores lógicos programables sin scripts especiales?
Sí, el sistema admite protocolos de comunicación directa con varios PLC, lo que permite la transferencia de datos sin ejecutar programas personalizados complejos en el lado del controlador.
5. ¿Qué software de programación y configuración se utiliza para desarrollar pantallas para este HMI?
El dispositivo es compatible con paquetes de software de configuración dedicados que facilitan ejecuciones de simulación, instrucciones de macro y funciones de gestión inteligente de recetas.
6. ¿Qué tipo de tecnología de panel táctil está integrada en el ensamblaje de la pantalla?
La unidad incorpora un panel táctil resistivo analógico de alta precisión de 4 hilos duradero diseñado para una entrada táctil confiable en entornos industriales.
7. ¿Hay tamaños de pantalla alternativos disponibles dentro de la misma serie de productos para paneles con espacio limitado?
Sí, la serie incluye múltiples dimensiones de panel que van desde variantes compactas de 4.3 pulgadas hasta pantallas grandes de 15.6 pulgadas con varios recortes de montaje.
8. ¿Qué puertos de comunicación están físicamente disponibles para el registro de datos externos y la conexión de periféricos?
Dependiendo del código exacto del modelo, el hardware cuenta con puertos COM seriales integrados, puertos USB de disco U e interfaces Ethernet.
9. ¿Cuál es el rango típico de temperatura de operación para un despliegue seguro en gabinetes sin acondicionamiento?
La unidad funciona de manera confiable dentro de un rango de temperatura ambiente de menos 20 grados Celsius a 55 grados Celsius bajo condiciones sin congelación.
10. ¿Cómo pueden los equipos de ingeniería obtener soporte de referencia cruzada o verificar la disponibilidad de stock regional para reemplazo?
Beijing Zhongping Technology ofrece consultoría técnica profesional, servicios de referencias cruzadas y soporte de suministro de componentes originales localizados.
