Los módulos de E/S de alta protección distribuidos de la serie LTp de HollySys ofrecen controles de automatización industrial confiables a través de comunicación estandarizada punto a punto y diagnóstico inteligente. Diseñado para optimizar la eficiencia y minimizar los costos de mantenimiento, esta línea de hardware garantiza la transmisión de datos en tiempo real en entornos de fábrica complejos.
La automatización industrial moderna exige arquitecturas de E/S distribuidas que minimicen la complejidad del cableado mientras mantienen una alta integridad de la señal en entornos de planta hostiles. La serie LTp de HollySys aborda estos desafíos mediante una construcción modular con clasificación IP67, eliminando el requisito de los gabinetes de control tradicionales en zonas de máquinas localizadas. Al integrar soporte para los principales protocolos de comunicación industrial como EtherCAT, Profinet y EtherNet/IP, estos módulos facilitan una integración perfecta en diversas arquitecturas de control PLC. La arquitectura del sistema utiliza conexiones M12 robustas y capacidades avanzadas de maestro/esclavo IO-Link, lo que permite la recolección de datos descentralizada desde sensores y actuadores directamente a nivel de máquina. Esta topología reduce significativamente el cableado de cobre, simplifica los flujos de trabajo de instalación y mejora la capacidad de respuesta general del sistema para equipos de fabricación de alta velocidad.
Especificaciones Técnicas
Nombre de la Serie: Serie LT-p E/S @ Condiciones de Operación Estándar
Número de Modelo: LT-p-IO @ Identificación de la Familia de Productos

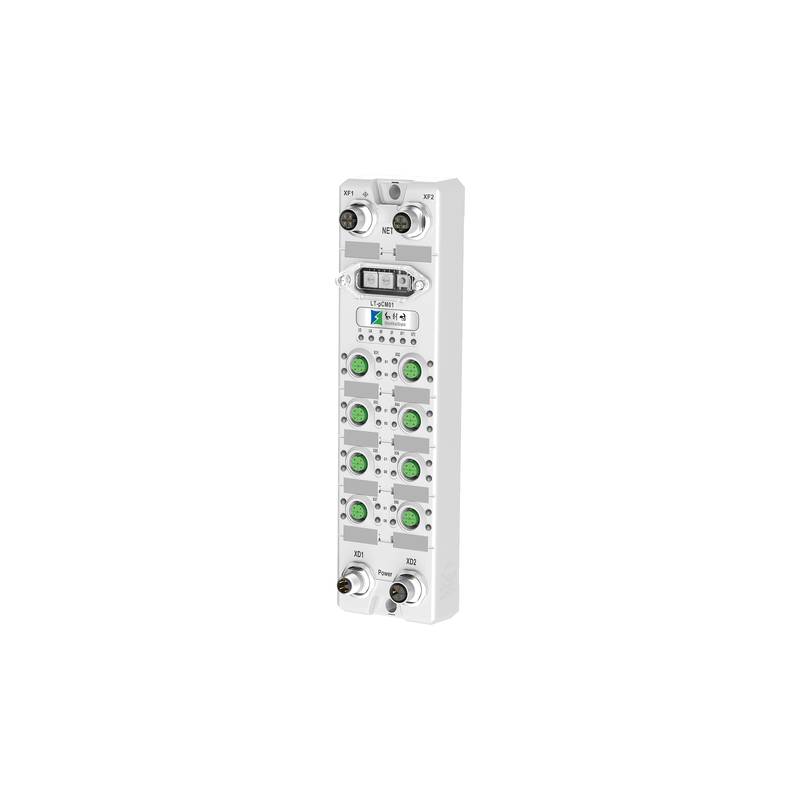

Módulo Maestro IO-Link IP67 Protocolo EtherCAT: LT-pCM01 @ Protocolo de bus EtherCAT, 8 puertos IO-Link (predeterminado 8 Clase A, configurable a 8 Clase B), máx. 8DI PNP, máx. 8DO NPN/PNP configurable, carcasa metálica, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Maestro IO-Link IP67 Protocolo PROFINET: LT-pCM02 @ Protocolo de bus Profinet-RT, 8 puertos IO-Link (predeterminado 8 Clase A, configurable a 8 Clase B), máx. 8DI PNP, máx. 8DO NPN/PNP configurable, carcasa metálica, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Maestro IO-Link IP67 Protocolo EtherNET/IP: LT-pCM03 @ Protocolo de bus EtherNet/IP, 8 puertos IO-Link (predeterminado 8 Clase A, configurable a 8 Clase B), máx. 8DI PNP, máx. 8DO NPN/PNP configurable, carcasa metálica, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Esclavo IO-Link IP67 Interfaz CLASE A: LT-pDIO01 @ Esclavo IO-Link, tipo de interfaz CLASE A, velocidad de transmisión COM3 (230.4 kbps), 16 canales, 8 x M12, entrada/salida configurable PNP, carcasa metálica, CE, FCC, ROHS @ 60 x 160 x 22 mm
Módulo Esclavo IO-Link IP67 Interfaz CLASE B: LT-pDIO02 @ Esclavo IO-Link, tipo de interfaz CLASE B, velocidad de transmisión COM3 (230.4 kbps), 16 canales, 8 x M12, entrada/salida configurable PNP, carcasa metálica, CE, FCC, ROHS @ 60 x 160 x 22 mm
Módulo Acoplador de Bus IP67 Protocolo EtherCAT: LT-pIM01 @ Protocolo de bus EtherCAT, fuente de alimentación de 24 VCC, corriente máx. de 16 A, 16 canales de entrada/salida configurables PNP agrupados de 2 en 2, carcasa metálica, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Acoplador de Bus IP67 Protocolo PROFINET: LT-pIM02 @ Protocolo de bus Profinet, fuente de alimentación de 24 VCC, corriente máx. de 16 A, 16 canales de entrada/salida configurables PNP agrupados de 2 en 2, carcasa metálica, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Acoplador de Bus IP67 Protocolo EtherNET/IP: LT-pIM03 @ Protocolo de bus EtherNet/IP, fuente de alimentación de 24 VCC, corriente máx. de 16 A, 12 canales de entrada/salida configurables PNP ubicados en carcasa metálica, CE, FCC, ROHS @ 60 x 225 x 24 mm
Integración de Sistemas y Configuración de Hardware
La implementación de la serie LT-p requiere un cumplimiento estricto de los estándares de cableado industrial para garantizar la fidelidad de la señal y la seguridad operativa. Los técnicos de campo deben utilizar cables de par trenzado apantallados para las conexiones de red, terminando los apantallamientos adecuadamente en ambas carcasas de conectores metálicos para mitigar la interferencia electromagnética de variadores de frecuencia cercanos. La distribución de energía se basa en una fuente estable de 24 VCC capaz de suministrar hasta 16 A de corriente total en los módulos conectados. La instalación física utiliza conectores circulares industriales M12, que proporcionan un acoplamiento seguro y resistente a las vibraciones tanto para las líneas de alimentación como para las de señal. Los puntos de conexión a tierra en las envolventes de metal fundido a presión deben unirse directamente al bastidor de la máquina utilizando correas de cobre de baja impedancia para evitar bucles de tierra y proteger los circuitos transceptores internos contra transitorios eléctricos.
Fiabilidad y Durabilidad Ambiental
Diseñada para entornos de fábrica exigentes, la serie LT-p cuenta con un índice de protección IP67, lo que la hace completamente estanca al polvo y resistente a la inmersión temporal en agua. La robusta carcasa metálica proporciona una excelente resistencia mecánica y disipación térmica sin necesidad de ventiladores de refrigeración externos. Los parámetros operativos están optimizados para rangos de temperatura industrial estándar, mientras que el aislamiento galvánico interno protege los circuitos lógicos sensibles de picos de alto voltaje y ruido de modo común. Los indicadores LED de diagnóstico integral ofrecen retroalimentación visual inmediata sobre el estado de alimentación del módulo, el estado de comunicación de red y las fallas de cortocircuito de canales individuales, facilitando una rápida resolución de problemas y maximizando el tiempo de actividad del sistema.
Guía de Selección e Implementación de Ingeniería
La selección de la configuración adecuada de LT-p implica mapear los tipos de interfaz de dispositivos de campo requeridos, las demandas de energía y los protocolos del controlador maestro. Para aplicaciones que utilizan redes EtherCAT, el maestro LT-pCM01 combinado con los acopladores LT-pIM01 proporciona un rendimiento determinista. Los sistemas estandarizados en Profinet o EtherNet/IP deben utilizar las variantes correspondientes LT-pCM02/03 y LT-pIM02/03. Los ingenieros pueden aprovechar los recursos técnicos regionales de Beijing Zhongping Technology para ayudar con selecciones complejas de referencias cruzadas, coincidencia de hardware y soporte de reemplazo de inventario. La integración en el entorno de programación del PLC se logra importando los archivos de configuración GSD o XML suministrados por el proveedor en el software de ingeniería, seguido del mapeo de las palabras de datos de entrada y salida cíclicas a sus respectivas etiquetas del controlador.
Escenarios de Aplicación Típicos y Valor Operativo
La topología distribuida de la serie LT-p aporta importantes ganancias de eficiencia a los sectores de fabricación automatizada, incluido el montaje de electrónica 3C, las líneas de producción de baterías de litio y la maquinaria CNC de alta precisión. Al montar los nodos de E/S directamente en los bastidores de las máquinas cerca de los sensores y actuadores, los fabricantes de equipos originales pueden eliminar los conductos de cables extensos y reducir la longitud total del cable. Este enfoque descentralizado minimiza la caída de voltaje en recorridos de cables largos, disminuye los requisitos de espacio del gabinete de control y acelera el montaje mecánico en el sitio. Además, las capacidades de diagnóstico integradas y las configuraciones flexibles de puertos IO-Link agilizan la parametrización de los sensores y reducen el tiempo medio de reparación durante los ciclos de mantenimiento.
Preguntas Frecuentes (FAQ)
1. ¿Cuáles son los principales protocolos de comunicación compatibles con los módulos de E/S remotas de la serie LT-p?
La serie LT-p es compatible con tres importantes protocolos de comunicación industrial: EtherCAT, Profinet y EtherNet/IP, lo que permite una integración flexible en varios entornos de controladores lógicos programables.
2. ¿Cómo maneja el módulo maestro IO-Link las configuraciones de puertos Clase A y Clase B?
Cada módulo maestro cuenta con 8 puertos IO-Link de Clase A predeterminados que se pueden configurar individualmente como puertos de Clase B para suministrar energía auxiliar adicional para actuadores y dispositivos de alta corriente.
3. ¿Cuál es la clasificación de corriente máxima para la distribución de energía del acoplador de bus?
Los módulos acopladores de bus admiten una fuente de alimentación de 24 VCC con una capacidad máxima de manejo de corriente total de 16 A en los segmentos del sistema conectados.
4. ¿Son los módulos de la serie LT-p adecuados para su instalación fuera de los gabinetes de control?
Sí, los módulos cuentan con una carcasa metálica con clasificación IP67 diseñada para aplicaciones de montaje en máquina directamente en el piso de la planta sin necesidad de gabinetes protectores secundarios.
5. ¿Qué tipo de conectores físicos se utilizan para la entrada de señal y energía?
El sistema utiliza conectores circulares industriales M12 estandarizados para garantizar una distribución de señal y energía segura, resistente a las vibraciones y estanca al agua.
6. ¿Cómo se diagnostican las condiciones de cortocircuito o las fallas de canal en el hardware?
Cada módulo incorpora indicadores LED de diagnóstico integrados que proporcionan actualizaciones de estado visual en tiempo real para los rieles de alimentación, la salud de la comunicación de red y las fallas de canales individuales.
7. ¿Qué archivos de ingeniería se requieren para configurar los módulos en un PLC de terceros?
Los ingenieros deben importar los archivos de configuración GSD o XML correspondientes específicos de la variante de protocolo (EtherCAT, Profinet o EtherNet/IP) en el software de programación del controlador.
8. ¿Se pueden ampliar los módulos esclavos IO-Link para acomodar puntos de E/S adicionales?
Sí, el sistema admite una arquitectura de extensión de dos niveles donde los módulos esclavos se pueden conectar aguas abajo para ampliar la densidad de canales y ahorrar puertos maestros primarios.
9. ¿Cuáles son los plazos de entrega y las políticas de envío para realizar pedidos de estas unidades a través de canales de distribución regionales?
Los plazos de cumplimiento de pedidos dependen de los niveles de inventario activo y de la logística regional específica; Beijing Zhongping Technology mantiene reservas de stock local para garantizar un envío rápido y cronogramas de entrega confiables.
10. ¿Qué términos de garantía y soporte técnico se aplican a las compras del hardware de la serie LT-p?
Todos los componentes de hardware suministrados están respaldados por una cobertura de garantía estándar del fabricante, complementada con un soporte de ingeniería dedicado para la selección, implementación y resolución de problemas.
