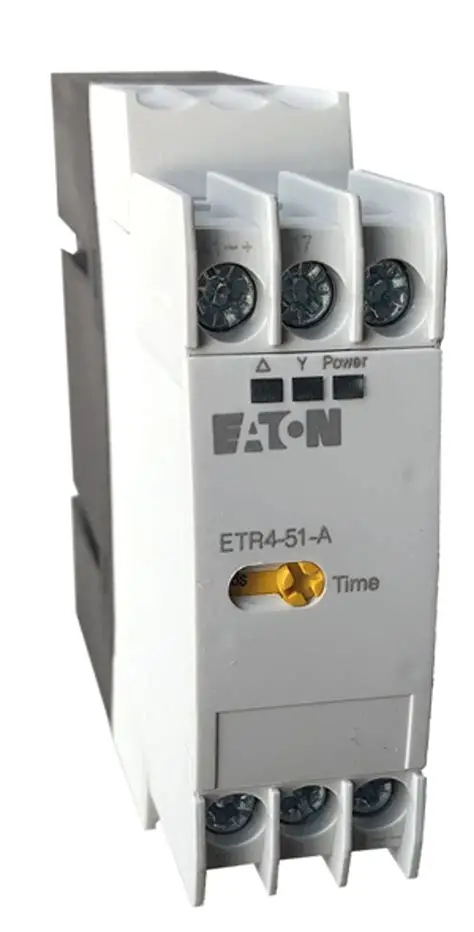

El Eaton ETR4-51-A es un relé de temporizador robusto y especializado diseñado principalmente para aplicaciones de arranque de delta estrella en sistemas de control de motores industriales. Como relé de temporizador de riel DIN, ofrece una instalación fácil dentro de paneles de control estándar y proporciona un control de temporización preciso con un rango ajustable de 3 a 60 segundos. Este relé temporizador Eaton garantiza un funcionamiento fiable bajo voltajes variables (24-240V AC / DC) y está construido para soportar las rigurosas demandas de entornos industriales, lo que lo convierte en una opción ideal para automatizar y proteger maquinaria accionada por motor.
Descripción general del producto y funcionalidad básica
El Eaton ETR4-51-A pertenece a la serie ETR4 de relés de temporizador de Eaton, una gama conocida por su durabilidad y diseños específicos de aplicación. Este modelo en particular funciona como un relé de temporizador delta estrella, un componente crítico para reducir las corrientes de entrada durante el arranque del motor. Al cambiar un motor eléctrico de una configuración estrella (wye) a una configuración delta después de un tiempo predeterminado, minimiza la tensión mecánica y eléctrica, extendiendo de este modo la vida útil del motor. El dispositivo cuenta con un único intervalo de temporización y una salida de relé de cambio, configurada como un interruptor DPDT (Double-Pole Double-Throw), que proporciona la flexibilidad del circuito necesaria para la conmutación de delta estrella.
Su diseño se centra en la simplicidad y el rendimiento. El relé de temporizador Eaton está diseñado para una alta precisión de repetición y un rendimiento fiable, aprovechando un diseño que garantiza intervalos de temporización consistentes. La unidad está alojada en un módulo compacto de solo 22,5 mm de ancho, lo que permite el montaje de alta densidad en rieles DIN dentro de armarios de control, lo que es una ventaja significativa de ahorro de espacio en configuraciones industriales complejas.
Especificaciones técnicas y datos de rendimiento
El ETR4-51-A opera en un amplio rango de voltaje de alimentación de 24 a 240 voltios, tanto de CA como de CC, lo que lo hace altamente versátil para diversas aplicaciones de circuitos de control en diferentes regiones y estándares. Su relé de salida está clasificado para 3 Amperios a hasta 250 voltios AC, capaz de conmutar directamente las bobinas del contactor en un circuito de control del motor.
Este relé de temporizador DIN ofrece un intervalo de temporización entre 3 segundos y 60 segundos. Este rango es ideal para el tiempo típico requerido para que los motores alcancen la velocidad operativa antes de pasar de la conexión estrella a la conexión delta. El dispositivo utiliza un bloque terminal de tornillo para conexiones eléctricas, lo que garantiza un contacto seguro y fiable, y tiene una clasificación de protección IP20, lo que lo protege contra la entrada de objetos sólidos mayores de 12,5 milímetros.
Físicamente, el módulo mide 22,5 mm de ancho, 82,5 mm de altura y 103 mm de profundidad, conforme a las dimensiones estándar para dispositivos montados en riel DIN. Está diseñado para funcionar eficazmente dentro de un rango de temperatura ambiente de -20 ° C a + 60 ° C, garantizando la estabilidad en entornos industriales típicos.
Características de diseño y calidad de construcción
Construcción robusta y componentes fiables
El Eaton ETR4-51-A está construido con materiales de alta calidad para garantizar la fiabilidad a largo plazo. Su construcción incluye una carcasa robusta que protege la electrónica interna del polvo y los impactos físicos menores, como indica su clasificación IP20. El uso de un tipo de conexión terminal de tornillo garantiza una conexión eléctrica firme y resistente a las vibraciones, lo que es crucial en entornos industriales donde la maquinaria puede inducir vibraciones significativas.
Operación y indicación fáciles de usar
Este relé de temporizador está diseñado para una configuración y un monitoreo sencillos. El período de temporización se ajusta utilizando una esfera o un potenciómetro en la parte frontal de la unidad, lo que permite un ajuste fácil sin la necesidad de programación compleja. Un indicador LED proporciona una clara confirmación visual del estado operativo del relé, señalizando cuando el dispositivo está alimentado y cuando el ciclo de temporización está activo, lo que ayuda en la solución de problemas rápida y el diagnóstico del sistema.
Áreas de aplicación primarias y soluciones industriales
La aplicación principal y más crítica para el Eaton ETR4-51-A es el control de motores asíncronos trifásicos utilizando un método de arranque delta estrella. Este método de arranque es ubicuo en los sectores industriales para motores por encima de una cierta potencia nominal, ya que reduce drásticamente la corriente de arranque en aproximadamente un tercio en comparación con el arranque directo en línea. Esta reducción ayuda a prevenir bajas de voltaje en la red de suministro y reduce la tensión térmica en los bobinados del motor.
Más allá del control del motor estándar, este relé encuentra uso en varias secuencias de automatización industrial. Se emplea en maquinaria como sistemas transportadores, grandes bombas, ventiladores industriales y compresores, en cualquier lugar donde se requiera un arranque suave y controlado del motor tanto para la eficiencia operativa como para la seguridad del equipo. Su fiabilidad también lo hace adecuado para aplicaciones en sistemas de gestión de edificios, el control de equipos HVAC y procesos automatizados en plantas de tratamiento de agua.
Ventajas operativas y beneficios económicos
Mejora de la protección del sistema y la longevidad
Al facilitar una transición suave estrella-delta, este relé temporizador Eaton juega un papel directo en la protección de costosos activos del motor de los efectos dañinos de la alta corriente de entrada. Esta protección se traduce en un tiempo de inactividad reducido para el mantenimiento y intervalos más largos entre reparaciones o reemplazos de motores, lo que ofrece un ahorro significativo de costos durante el ciclo de vida del equipo.
Eficiencia y rentabilidad de la instalación
El diseño compacto de riel DIN del ETR4-51-A permite un uso eficiente del espacio dentro de los paneles de control. Esta compactez significa que los constructores de paneles pueden diseñar recintos más pequeños y más rentables. La simplicidad de su configuración de temporización analógica elimina la necesidad de herramientas de programación especializadas o capacitación, reduciendo el tiempo de puesta en marcha y los costos de mano de obra asociados. Su amplia aceptación de voltaje también simplifica la gestión del inventario, ya que el mismo modelo de relé se puede usar en múltiples aplicaciones con diferentes voltajes de control.
Preguntas frecuentes (FAQ)
¿Cuál es la función específica del relé de temporizador Eaton ETR4-51-A?
El ETR4-51-A está diseñado específicamente para el arranque del motor delta estrella. Controla el cambio de un motor trifásico de una configuración estrella (para arranque de voltaje reducido) a una configuración delta (para funcionamiento de voltaje completo) después de un retraso de tiempo predeterminado de 3 a 60 segundos. Este proceso limita la alta corriente de entrada en el arranque, protegiendo el motor y la red de suministro.
¿Cuáles son las calificaciones eléctricas clave para los contactos de salida de este relé?
La salida de este relé temporizador Eaton consiste en un relé de cambio con una configuración DPDT. Sus contactos están calificados para un máximo de 3 Amperios a 250 voltios AC. Esta calificación es suficiente para controlar las bobinas de los contactores utilizados en los circuitos típicos de arranque de motores.
¿Es el ETR4-51-A adecuado para voltajes de control de CA y CC?
Sí, una característica significativa de este relé de temporizador de riel DIN es su fuente de alimentación de amplio alcance. Puede operar en voltajes de CA y CC de 24V a 240V. Esta versatilidad le permite integrarse en una amplia gama de sistemas de control sin necesidad de un módulo de alimentación separado.
¿Cómo se establece el período de temporización en este relé de temporizador analógico?
El ETR4-51-A es un temporizador analógico. El periodo de temporización deseado dentro de su intervalo de 3 a 60 segundos se ajusta manualmente, típicamente ajustando un potenciómetro rotativo o una esfera situada en la cara del dispositivo. Esto ofrece una configuración sencilla e intuitiva sin la necesidad de interfaces digitales.
¿Qué certificaciones tiene este dispositivo para la seguridad y la calidad?
Si bien las listas de certificación específicas no se detallaron en los resultados de búsqueda, los dispositivos como la serie ETR4 de Eaton generalmente se diseñan y prueban para cumplir con los principales estándares internacionales de seguridad (por ejemplo, UL, CE) y calidad, lo que garantiza un rendimiento fiable en los mercados globales.
