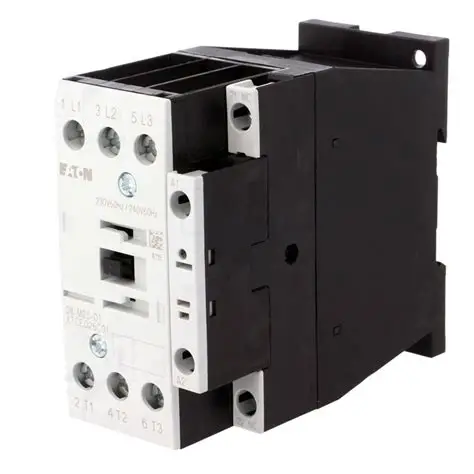

El Eaton DILM25-01 es un componente fundamental en sistemas eléctricos industriales, diseñado con precisión como un contactor versátil de 3 polos para la conmutación y el control fiables de motores eléctricos. Como un contactor de control de motor por excelencia, está diseñado para manejar las condiciones exigentes de operaciones frecuentes de fabricación y rotura, corrientes de entrada y servicio pesado continuo. Este dispositivo compacto pero potente sirve como un interruptor operado a distancia, lo que permite el arranque, la parada y la protección seguros de los motores de CA trifásicos, que son los caballos de trabajo de la automatización moderna, los sistemas HVAC y la maquinaria industrial. Su robusta construcción, su adhesión a los estándares internacionales y sus capacidades de integración flexibles lo convierten en una opción preferida para los ingenieros y constructores de paneles que buscan mejorar la seguridad del sistema, automatizar las secuencias de control y garantizar la longevidad operativa.
1. Visión general del producto y principio funcional
El Eaton DILM25-01 es un miembro de la famosa serie de contactores DILM, diseñado para controlar cargas de CA trifásicas. En su núcleo, un contactor de control de motor es un interruptor accionado eléctricamente. El DILM25-01 funciona utilizando una señal de control de baja potencia, típicamente de un PLC, relé programable o una simple estación de botón pulsador, para energizar una bobina electromagnética. Cuando esta bobina se energiza, crea un campo magnético que tira de una armadura móvil, cerrando de este modo múltiples conjuntos de contactos de potencia. En el caso de este contactor de 3 polos, tres contactos de potencia principales se cierran simultáneamente para conectar las tres fases de la fuente de CA al motor. Los contactos auxiliares, que están conectados mecánicamente pero aislados eléctricamente, también cambian de estado para proporcionar retroalimentación para el circuito de control, señalando si el contactor está energizado o no. La desactivación de la bobina hace que un muelle devuelva los contactos a su estado normalmente abierto, interrumpiendo de forma segura la alimentación al motor.
Especificaciones técnicas y datos de rendimiento
El DILM25-01 se caracteriza por un conjunto de calificaciones eléctricas y mecánicas precisas que definen su alcance de aplicación. Está clasificado para una corriente operativa nominal de 25 Amperios a 400V AC, lo que lo hace adecuado para controlar motores con una potencia nominal de hasta 11 kW a 400V. El contactor de 3 polos está diseñado para una amplia gama de voltajes de alimentación, con el circuito de potencia principal capaz de manejar hasta 690V AC. La bobina de control está disponible en una variedad de voltajes estándar de CA y CC, como 24V, 110V, 230V y 400V, proporcionando flexibilidad para la integración en diversos sistemas de voltaje de control. Su durabilidad eléctrica está clasificada para millones de operaciones mecánicas, con un alto número de ciclos de fabricación y rotura bajo carga completa, lo que muestra su fiabilidad para aplicaciones de conmutación frecuentes. El dispositivo también cuenta con una alta capacidad de ruptura, lo que le permite interrumpir de forma segura las corrientes de sobrecarga, y está diseñado para un consumo mínimo de energía en el estado energizado, contribuyendo a la eficiencia energética general del sistema.
Características 3.Design y detalles de construcción
Diseño robusto de carcasa y seguridad
El Eaton DILM25-01 está alojado en una carcasa de plástico autoextinguible que proporciona un alto grado de protección contra el contacto accidental con partes vivas, generalmente cumpliendo con las normas IP20 de seguridad para los dedos. Esta es una característica de seguridad crítica para cualquier contactor de control de motor instalado en paneles de control industriales. Los terminales están diseñados para conexiones seguras y fiables, a menudo acomodando terminaciones de alambre de tipo jaula y tornillo para satisfacer diferentes preferencias y estándares de instalación. La construcción general es robusta, capaz de soportar las tensiones mecánicas de entornos industriales, incluyendo la vibración.
Sistema de contacto y circuito magnético
El corazón de este contactor de 3 polos es su óxido de plata-cadmio (AgCdO) o contactos de aleación equivalentes a base de plata. Estos materiales ofrecen una excelente resistencia a la soldadura y la erosión, lo que garantiza una larga vida útil eléctrica. El sistema magnético, que comprende la bobina, el núcleo y la armadura, está optimizado para una operación de bajo ruido y un bajo consumo de energía. Muchas versiones cuentan con un circuito de supresión transitoria incorporado, que protege la electrónica de control de picos de voltaje generados por el campo magnético que se colapsa cuando la bobina se desactiva. Además, el contactor está diseñado para un fácil montaje en rieles DIN estándar (TS35), y algunos modelos ofrecen bloqueos mecánicos opcionales para evitar la energización simultánea de dos contactores en esquemas inversos o redundantes.
Áreas de aplicación primarias y soluciones de la industria
El papel principal del Eaton DILM25-01 es como contactor de control de motor para motores asíncronos trifásicos. Se utiliza ubicuamente en combinaciones de arranque de motor, a menudo emparejado con relés de sobrecarga térmica o interruptores para formar una solución completa de arranque de motor que proporciona protección contra conmutación, aislamiento y sobrecarga. Estos conjuntos son fundamentales en industrias como la fabricación, donde controlan cintas transportadoras, bombas, ventiladores y máquinas herramientas.
Más allá del arranque directo del motor, este contactor de 3 polos se utiliza ampliamente en sistemas de automatización para controlar otras cargas trifásicas como elementos de calefacción, bancos de transformadores y condensadores de potencia para compensación. Su fiabilidad lo convierte en un componente clave en los sistemas de gestión de edificios para operar unidades de tratamiento de aire, bombas de agua y torres de refrigeración. La versatilidad del dispositivo también se extiende a aplicaciones especializadas como el control de compresores, sistemas de grúa y elevación, y como elemento de control de potencia en circuitos de control complejos gestionados por PLC.
5.Ventajas operacionales y beneficios económicos
Seguridad y fiabilidad mejoradas del sistema
El DILM25-01 mejora significativamente la seguridad operativa al permitir que los circuitos de control de baja tensión conmutan remotamente circuitos de motor de alta potencia. Esto elimina la necesidad de que los operadores interactúen manualmente con equipos de alta tensión. Su diseño robusto garantiza un rendimiento consistente durante millones de ciclos, minimizando el riesgo de fallas inesperadas y el tiempo de inactividad de producción asociado. El marcado claro de los terminales y la codificación de colores estandarizada de los contactos auxiliares reducen los errores de cableado durante la instalación y el mantenimiento.
Eficacia en costes y mantenimiento simplificado
Como componente reconocido a nivel mundial y ampliamente disponible, el Eaton DILM25-01 ofrece un costo total de propiedad convincente. Su larga vida útil reduce la frecuencia de reemplazo y los costos de inventario. El diseño modular y el montaje DIN-rail simplifican la instalación y el diseño del panel, ahorrando tiempo y trabajo valiosos durante la fase de construcción. Si se requiere mantenimiento, el contactor se puede reemplazar fácilmente sin perturbar todo el circuito de control, gracias a su factor de forma estandarizado y sistema de conexión, reduciendo así el tiempo de inactividad de la máquina y los gastos de mantenimiento.
6.Estándares de integración y cumplimiento
El Eaton DILM25-01 está diseñado para el cumplimiento global, llevando certificaciones de los principales organismos internacionales de normas como UL, CSA, CE y CCC. Cumple con las normas IEC y EN relevantes, incluyendo IEC 60947-4-1, que gobierna los contactores de baja tensión y los arranques de motores. Esto garantiza que su rendimiento, seguridad y fiabilidad se verifiquen y sean consistentes en diferentes mercados. El diseño del contactor también facilita la integración sin problemas con otros componentes de la cartera de Eaton, como relés de sobrecarga y interruptores, lo que permite la creación de sistemas de control y protección de motores cohesivos y totalmente coordinados.
Preguntas frecuentes (FAQ)
¿Cuál es la diferencia clave entre un contactor y un relé?
Mientras que ambos son interruptores operados electromagnéticamente, un contactor de control de motor como el DILM25-01 está diseñado específicamente para manejar cargas de alta corriente, típicamente de 9A a más de 1000A, y se utiliza para controlar circuitos de potencia como motores y calentadores. Un relé de uso general está diseñado para corrientes más bajas, generalmente hasta 10-16A, y se utiliza principalmente en circuitos de control y señal. Los contactores como el DILM25-01 tienen una construcción robusta con chutes de arco para extinguir los poderosos arcos generados cuando interrumpen las corrientes del motor, una característica que no se encuentra típicamente en relés estándar.
¿Se puede usar el DILM25-01 para el control de motores de CA y CC?
El Eaton DILM25-01 está diseñado principalmente como un contactor de 3 polos para conmutar la potencia de CA trifásica y está optimizado para este propósito. Si bien su bobina se puede especificar para la tensión de control de CA o CC, sus contactos de potencia principales se clasifican para cargas de CA. El uso de un contactor de CA estándar para una carga de motor de CC generalmente no se recomienda. Los motores de CC presentan un desafío diferente para la interrupción del arco debido a la ausencia de un cruce cero de corriente natural, lo que puede conducir a una erosión y falla rápidas de contacto. Para el control del motor de CC, se debe seleccionar un contactor específicamente clasificado para el funcionamiento de CC.
¿Cómo selecciono el voltaje de bobina correcto para mi aplicación?
La tensión de la bobina es un parámetro de selección crítico y debe coincidir con la tensión del circuito de control disponible en su sistema. El DILM25-01 está disponible con bobinas para una amplia gama de voltajes estándar, incluyendo 24V AC / DC, 110V AC, 230V AC y 400V AC. Primero debe identificar el voltaje de su fuente de alimentación de control, que a menudo es un transformador separado de menor voltaje o fuente de alimentación para la seguridad. La elección de la tensión de la bobina correcta garantiza la captación y retención fiables del contactor sin sobrecalentamiento o falla en el funcionamiento.
¿Cuál es el propósito de los contactos auxiliares en este contactor?
Los contactos auxiliares en un contactor de control de motor como el DILM25-01 están conectados mecánicamente al movimiento de contacto principal, pero son contactos nominales separados de baja corriente. Su función principal es proporcionar una señal al circuito de control sobre el estado del contactor. Por ejemplo, un contacto auxiliar normalmente abierto (NO) puede usarse en un circuito de sellado para mantener el circuito de bobina después de que el botón de arranque se libere, mientras que un contacto normalmente cerrado (NC) puede usarse para bloquearse con otro contactor o para proporcionar una señal de "parada" a un sistema de monitoreo.
¿Qué mantenimiento se requiere para un contactor como el DILM25-01?
Los contactores Eaton están diseñados para un mantenimiento mínimo. Las tareas principales incluyen la inspección visual periódica para detectar signos de daño físico o sobrecalentamiento (decoloración) y la verificación de conexiones sueltas de terminales. También es aconsejable comprobar periódicamente el funcionamiento del contactor para asegurarse de que se levanta y cae con claridad. Los propios contactos no están diseñados para limpieza o archivado por el usuario; Si se sospecha una erosión de contacto o soldadura significativa, el bloque del contactor debe reemplazarse para garantizar la seguridad y la fiabilidad. Mantener el dispositivo limpio y libre de exceso de polvo y humedad también contribuye a su longevidad.
