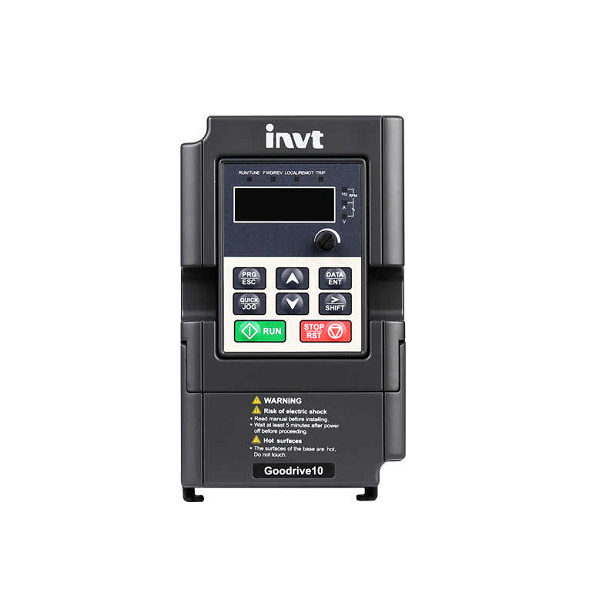

El INVT GD10-0R4G-S2-B es un mini inversor económico diseñado para aplicaciones OEM de pequeña potencia que requieren un rendimiento fiable en espacios limitados. Como un inversor monofásico con una entrada de 220V y una capacidad de salida de 0,4kW, integra la tecnología de control vectorizado V / f y características esenciales como el control PID, la operación de múltiples velocidades y la comunicación Modbus. Su diseño compacto y mecanismo de enfriamiento natural lo hacen ideal para entornos con polvo o materiales fibrosos, como maquinaria textil, sistemas transportadores y unidades HVAC pequeñas. Al adherirse a las normas internacionales como IEC y CE, este inversor garantiza tanto la seguridad como la compatibilidad con los requisitos del mercado global.
Especificaciones técnicas y capacidades funcionales
El GD10-0R4G-S2-B funciona con un rango de voltaje de entrada monofásico de 220V (-15%) a 240V (+10%) y soporta una frecuencia de salida nominal de 50Hz/60Hz. Las métricas clave de rendimiento incluyen un amplio rango de frecuencia de salida de 0Hz a 400Hz y un 调速比 de 1:100, lo que permite ajustes precisos de velocidad del motor. El inversor ofrece una robusta capacidad de sobrecarga, manejando el 150% de la corriente nominal durante 1 minuto y el 200% durante 1 segundo, asegurando la resistencia contra cambios repentinos de carga.
Los métodos de control se centran en el control vectorizado V / f, que optimiza el rendimiento del par y la eficiencia energética. El dispositivo incluye 16 pasos de velocidad programables y soporta curvas V / F personalizadas, lo que permite a los usuarios adaptar las operaciones a las características específicas del motor. Las interfaces integradas cuentan con una entrada analógica (0-10V o 0-20mA), una salida analógica, cinco entradas digitales y una salida de relé. La comunicación se facilita a través de RS-485 con soporte para el protocolo Modbus, lo que permite una integración sin problemas en las redes de automatización industrial.
2.Ventajas de diseño y características operacionales
Construcción eficiente en el espacio
Como un mini inversor económico, el GD10-0R4G-S2-B enfatiza el minimalismo y la practicidad. Sus dimensiones se reducen significativamente en comparación con los modelos convencionales, ahorrando hasta un 15% de espacio en el panel. Esta compactez es crítica para aplicaciones OEM donde se despliegan múltiples unidades en recintos apretados.
Mejora de la gestión térmica
A diferencia de los sistemas de enfriamiento forzado, este inversor se basa en el enfriamiento por convección natural. Este enfoque pasivo elimina los ventiladores, reduciendo el ruido y evitando la acumulación de polvo en entornos desafiantes como la fabricación de madera o textiles. El diseño garantiza un funcionamiento fiable dentro de un rango de temperatura ambiente de -10 ° C a 50 ° C, con deslización aplicada por encima de 40 ° C.
Accesibilidad centrada en el usuario
Una característica destacada es el teclado LED montable externamente con un potenciómetro integrado. Esto permite el control remoto y ajustes de parámetros en tiempo real sin acceso directo a la unidad. La interfaz proporciona diagnósticos claros, incluyendo registros de historial de fallas para sobrecargas, sobrecalentamiento o fluctuaciones de voltaje, racionalizando los flujos de trabajo de mantenimiento.
3.Ámbito de aplicación y casos de uso de la industria
El GD10-0R4G-S2-B sobresale en escenarios que exigen un control de motor rentable sin comprometer la funcionalidad. Las aplicaciones típicas incluyen:
Sistemas de manipulación de materiales: Los transportadores y las máquinas de clasificación se benefician de los ajustes de 16 velocidades y las opciones de frenado dinámico.
Ventilación y bombeo: El control PID incorporado permite una regulación precisa de la presión o el flujo en los sistemas de HVAC y gestión del agua.
Máquinas textiles y de envasado: El enfriamiento natural garantiza la longevidad en entornos polvosos o fibrosos, mientras que RS-485 soporta la monitorización centralizada.
Para necesidades especializadas, el inversor ofrece múltiples métodos de frenado - inyección de CC, frenado de flujo y frenado basado en resistencia - proporcionando flexibilidad para gestionar la desaceleración en cargas de alta inercia.
4. Análisis comparativo: serie GD10 en el mercado del inversor
El GD10-0R4G-S2-B ocupa una posición única entre unidades V/f básicas y controladores vectoriales de gama alta. Los diferenciadores clave incluyen:
Asequibilidad vs. Rendimiento: Si bien el precio es una solución económica, incorpora el ajuste V / f basado en vectores para un funcionamiento más suave a baja velocidad en comparación con los inversores estándar.
Compactitud vs. Expandabilidad: A pesar de su pequeño tamaño, la unidad soporta E / S expandibles a través de puertos digitales programables, una raridad en su clase.
Características de protección: Incluye salvaguardias completas contra sobrevoltaje, bajo voltaje, pérdida de fase y cortocircuitos, superando a muchos competidores de nivel de entrada.
En comparación con las series especializadas de INVT (por ejemplo, GD350 para grúas o GD270 para bombas), el GD10 prioriza la versatilidad sobre la optimización específica de la aplicación. Su programación modular, como salidas conmutables retrasadas y rampas de aceleración personalizables, lo hace adaptable a diversos requisitos OEM.
5.Directrices de implementación e integración
Mejores prácticas de instalación
El inversor emplea instalación montada en pared y debe estar posicionado para maximizar el flujo de aire para el enfriamiento natural. Las conexiones eléctricas deben usar cables blindados para señales analógicas sensibles al ruido, y la red RS-485 requiere resistencias de terminación para evitar la reflexión de la señal.
Configuración de parámetros
La configuración inicial implica definir parámetros de rendimiento base a través del teclado LED. Los ajustes críticos incluyen:
Corriente nominal y voltaje del motor para optimizar las curvas V/f.
Tiempos de aceleración/desaceleración (0,1-6000s) para minimizar la tensión mecánica.
Perfiles de múltiples velocidades asignados a entradas digitales para la operación automatizada.
Seguridad y cumplimiento
El diseño cumple con las normas CE para EMC y seguridad eléctrica, garantizando la compatibilidad en zonas industriales. Los usuarios deben cumplir con las regulaciones locales para desconectar dispositivos y poner a tierra, con filtros externos opcionales para la compatibilidad electromagnética en entornos sensibles.
Preguntas frecuentes (FAQ)
1. ¿Cómo logra el GD10-0R4G-S2-B eficiencia energética en aplicaciones de carga variable?
El inversor aprovecha el control V/f mejorado por vectores para ajustar la tensión y la frecuencia en función de las condiciones de carga del motor en tiempo real. Esto minimiza las pérdidas de potencia reactiva, particularmente en escenarios de carga parcial. Además, el sistema de enfriamiento natural elimina el consumo de energía del ventilador, reduciendo el uso total de energía en hasta un 5% en comparación con los modelos enfriados activamente.
2. ¿Puede este inversor sincronizarse con los sistemas de control basados en PLC existentes?
Sí, la interfaz Modbus RS-485 incorporada permite una comunicación sin problemas con los PLC. Los usuarios pueden mapear parámetros como comandos de velocidad, códigos de fallo y frecuencias de salida para registrar direcciones para monitoreo centralizado. Las entradas digitales también aceptan señales de salidas digitales del PLC para el control de inicio / parada y dirección.
3. ¿Qué distingue los métodos de frenado soportados por este modelo?
La función de frenado de CC inyecta corriente continua para detener los motores rápidamente, ideal para cargas de alta inercia. El frenado de flujo aumenta el par durante la desaceleración sin dispositivos externos, mientras que el frenado de resistencia disipa el exceso de energía como calor a través de un módulo de resistencia externa para ciclos de parada-arranque frecuentes. La elección depende de las características de carga y los requisitos dinámicos.
4. ¿Es el inversor adecuado para aplicaciones de motor monofásico?
No, el GD10-0R4G-S2-B está diseñado exclusivamente para motores asíncronos trifásicos. La entrada monofásica (220V) se convierte en salida trifásica, lo que permite la compatibilidad con motores industriales estándar mientras funciona desde fuentes de energía residenciales o comerciales ligeras.
5. ¿Cómo impacta el diseño compacto el mantenimiento y la vida útil?
La construcción sin ventilador mejora la longevidad eliminando un punto de falla común. El disipador de calor de aluminio disipa eficientemente el calor y el recubrimiento de PCB sellado protege contra el polvo y la humedad. El mantenimiento se limita a comprobaciones periódicas de autorización y actualizaciones de firmware a través del teclado.
¿Qué protocolos de seguridad se incorporan para la prevención de fallas?
El inversor cuenta con protección de múltiples capas, incluida la protección electrónica contra sobrecarga térmica para simular las condiciones de calentamiento del motor y la prevención del estancamiento durante la aceleración. Los historiales de fallas registran los últimos seis incidentes con instantáneas detalladas de los parámetros operativos, lo que ayuda a solucionar problemas rápidamente.
