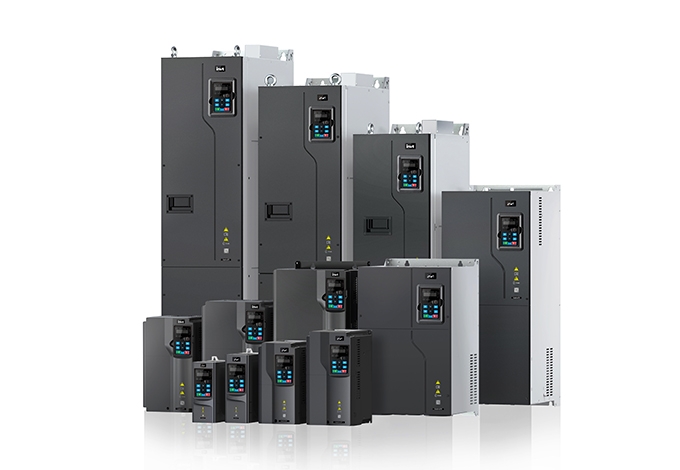

El INVT Goodrive270 (GD270-2R2-4) es un accionamiento de frecuencia variable (VFD) especializado diseñado para ofrecer un rendimiento superior y eficiencia energética en aplicaciones de ventiladores y bombas. Esta unidad de frecuencia variable trifásica de 2,2 kW incorpora características adaptadas a la dinámica de fluidos, por lo que es una opción ideal para sistemas de tratamiento de agua, HVAC y varios entornos industriales. Su diseño compacto de tamaño libro facilita la instalación fácil en armarios de control con espacio limitado, mientras que sus algoritmos de control avanzados aseguran un funcionamiento fiable y económico de motores sincrónicos de imán permanente y asíncronos.
1. Visión general del producto y tecnología básica
La serie GD270 representa un desarrollo significativo en el campo de los accionamientos para el manejo de fluidos. El modelo GD270-2R2-4 no es una unidad de uso general; está diseñado específicamente para los perfiles operativos de ventiladores y bombas. Este enfoque se traduce en macros de aplicación incorporadas y controladores PID dedicados que simplifican la configuración de funciones como el suministro de agua a presión constante, lo que la convierte prácticamente en una solución "plug-and-play" para muchas aplicaciones estándar.
En su núcleo, esta unidad de frecuencia variable utiliza un método sofisticado de control de vectores de voltaje espacial, incluso sin un codificador de retroalimentación (Control de vectores sin sensores-SVC). Esta tecnología proporciona una excelente regulación de velocidad con una precisión de ±0,2% y un tiempo de respuesta de par inferior a 20 milisegundos. Esto significa que el accionamiento puede adaptarse rápidamente a las necesidades cambiantes del sistema, como una necesidad repentina de aumentar la presión del agua, manteniendo al mismo tiempo un funcionamiento estable y protegiendo al motor de cargas disruptivas.
Características 2.Key y ventajas de diseño
El GD270-2R2-4 está lleno de características que ofrecen beneficios tangibles en aplicaciones del mundo real.
Eficiencia energética en la vanguardia: Una característica destacada es el algoritmo integrado de ahorro de energía ECO. Esta función controla de forma inteligente la demanda de carga y ajusta automáticamente el voltaje y la frecuencia de funcionamiento del motor para minimizar el consumo de energía durante condiciones de baja carga. Para instalaciones con bombas o ventiladores de larga duración, esto puede conducir a reducciones sustanciales en los costos de electricidad. Además, su capacidad para accionar motores sincrónicos de imán permanente de alta eficiencia (PMSM) puede desbloquear niveles aún mayores de eficiencia del sistema.
Robustez y fiabilidad: Diseñado para los rigores de entornos industriales, este accionamiento de frecuencia variable de 3 fases cuenta con una construcción robusta. Cuenta con un amplio rango de voltaje de entrada (380-480V±15%), lo que le permite manejar las fluctuaciones de la red de manera efectiva. La placa de circuito impreso de núcleo está recubierta con una capa protectora espesada que resiste a la corrosión, la humedad y el polvo, mejorando su longevidad en condiciones duras como las que se encuentran en las plantas de tratamiento de aguas residuales. Un diseño de conducto de aire independiente evita que el polvo se acumule dentro de la unidad, mejorando aún más la fiabilidad.
Flexibilidad e integración incomparables: La unidad ofrece una notable flexibilidad de configuración. Viene con dos ranuras de expansión (SLOT1 y SLOT2) que se pueden poblar con una variedad de tarjetas de comunicación opcionales, que soportan las principales redes industriales como Profibus-DP, Profinet, CANopen y Modbus-TCP. Esto permite una integración sin problemas en prácticamente cualquier sistema de automatización de fábrica. Además, los usuarios pueden optar por modelos con reactores de salida de CC o AC incorporados para cumplir con requisitos específicos de mitigación armónica sin necesidad de componentes externos.
3.Rendimiento técnico y especificaciones
El GD270-2R2-4 está clasificado para una potencia de salida de 2,2 kW, con una corriente de salida correspondiente de 5 Amperios. Funciona con una tensión de entrada de CA trifásica estándar que oscila entre 380 y 480 voltios a una frecuencia de 50 o 60 Hz. Su frecuencia de salida puede variar de 0 Hz a 400 Hz, acomodando una amplia gama de velocidades del motor para un control preciso del proceso.
En términos de control del motor, el accionamiento es compatible tanto con los motores de inducción asíncronos estándar como con los modernos motores sincrónicos de imán permanente. Proporciona un par de arranque robusto del 150% a 0,5 Hz para motores asíncronos, lo que garantiza un arranque suave incluso bajo carga. El accionamiento está diseñado para el funcionamiento continuo en temperaturas ambiente de -10°C a 50°C, con una deslización aplicada por encima de 40°C para garantizar la vida útil del componente. El enfriamiento se logra a través de un sistema de ventilador de aire forzado interno.
Perspectiva ampliada: El papel de los VFD especializados en la industria moderna
Comprender el contexto más amplio de por qué un accionamiento de frecuencia variable dedicado para ventiladores y bombas es beneficioso puede ayudar a hacer una selección más informada.
1. ¿Por qué elegir un VFD específico de aplicación?
Si bien están disponibles accionamientos de uso general, un accionamiento de frecuencia variable de 3 fases especializado como el GD270-2R2-4 ofrece ventajas distintas. Viene con funciones pre-programadas para tareas comunes en su mercado objetivo. Por ejemplo, incluye lógica incorporada para el control de múltiples bombas en una estación de aumento de agua o ajuste especializado de PID para mantener la presión constante en un sistema de bucle cerrado. Esto reduce el tiempo de ingeniería, minimiza los errores de configuración y acelera la puesta en marcha. También incluye características de protección específicas de la aplicación, como la protección contra la cavitación y la helada, que no siempre son estándar en accionamientos de uso general.
Consideraciones clave para la implementación del sistema
Para garantizar un rendimiento óptimo y una longevidad óptima, hay que tener en cuenta algunos factores críticos al integrar esta unidad.
Dimensionamiento y desviación correctos: Es crucial seleccionar un motor con una corriente nominal que exceda el amperaje de carga completa del motor. Para aplicaciones de bombas, especialmente aquellas que implican cargas de arranque pesadas o de par variable, es esencial consultar las curvas de deslizamiento del fabricante para evitar sobretensionar los componentes de accionamiento.
El imperativo de la filtración: Los componentes electrónicos dentro de un VFD son susceptibles a daños por polvo conductor y gases corrosivos. Asegurar que el gabinete de control tenga una filtración adecuada y mantener un entorno limpio alrededor del accionamiento es una manera sencilla pero eficaz de extender significativamente su vida útil.
Integración completa del sistema: Una instalación exitosa implica más que solo el accionamiento y el motor. Requiere interruptores o fusibles aguas arriba de tamaño correcto para la protección contra cortocircuitos, cableado de control terminado adecuadamente para la inmunidad al ruido y, en algunos casos, filtros armónicos externos para mantener los estándares de calidad de la energía como se requiere por el sitio de instalación específico.
Preguntas frecuentes (FAQ)
1. ¿Cómo el modo ECO en esta unidad realmente ahorra energía?
El modo ECO funciona como un sistema avanzado de ajuste automático que busca continuamente el punto de funcionamiento más eficiente. En lugar de ejecutar el motor a una relación de tensión a frecuencia fija, reduce dinámicamente el flujo magnético del motor (y por lo tanto la tensión suministrada) cuando no se requiere el par completo. Esto minimiza las pérdidas de núcleo en el motor, que son una fuente significativa de desperdicio de energía, especialmente en ventiladores y bombas parcialmente cargados. El algoritmo asegura que esto se hace sin comprometer la respuesta del sistema a cambios repentinos de carga.
¿Puede esta unidad de 2.2kW controlar un motor sincrónico de imán permanente (PMSM) para una bomba?
Sí, absolutamente. El GD270-2R2-4 está diseñado explícitamente para controlar tanto los motores asíncronos (de inducción) estándar como los motores sincrónicos de imán permanente de alta eficiencia. Deberá seleccionar el tipo de motor en los parámetros del accionamiento y, idealmente, realizar una rutina de ajuste automático para garantizar que el control vectorial se ajuste óptimamente a las características específicas del PMSM, logrando así la mayor eficiencia posible y el rendimiento de control.
3. ¿Cuál es la importancia del controlador PID incorporado para una aplicación de bomba?
El controlador PID (proporcional, integral, derivado) incorporado es el cerebro para mantener una variable de proceso estable, como la presión del agua en una tubería o el nivel en un tanque. En un sistema de bomba a presión constante, el accionamiento utiliza retroalimentación de un sensor de presión remoto. El controlador PID ajusta continuamente la velocidad del motor para mantener la presión establecida, independientemente de los cambios en la demanda (como abrir múltiples grifos). Esto elimina la necesidad de un controlador de procesos externo separado, simplificando el sistema y reduciendo los costos.
4. ¿Por qué es el diseño compacto "booksize" una ventaja importante?
El factor de forma compacto y estandarizado permite montar múltiples accionamientos lado a lado en un solo carril dentro de un gabinete de control. Esto optimiza drásticamente el uso del valioso espacio del panel. Para los integradores de sistemas y los fabricantes originales, esto significa que pueden diseñar gabinetes de control más pequeños y rentables o ajustar más equipos a una huella de gabinete existente, lo que es un factor crítico en muchos proyectos.
5. ¿Qué características de seguridad ofrece esta unidad?
Más allá de la protección electrónica estándar contra sobrecorriente, sobrevoltaje y sobretemperatura, las credenciales de seguridad de la unidad incluyen soporte para funciones de seguridad. Si bien las certificaciones específicas deben verificarse por modelo, los accionamientos de esta clase a menudo soportan funciones como Safe Torque Off (STO) a través de una tarjeta de expansión de seguridad opcional. STO es una característica de seguridad crítica que impide que el accionamiento genere cualquier par de salida que pueda iniciar el motor, lo que permite un mantenimiento seguro y cumplir con los estándares de seguridad de la maquinaria.
