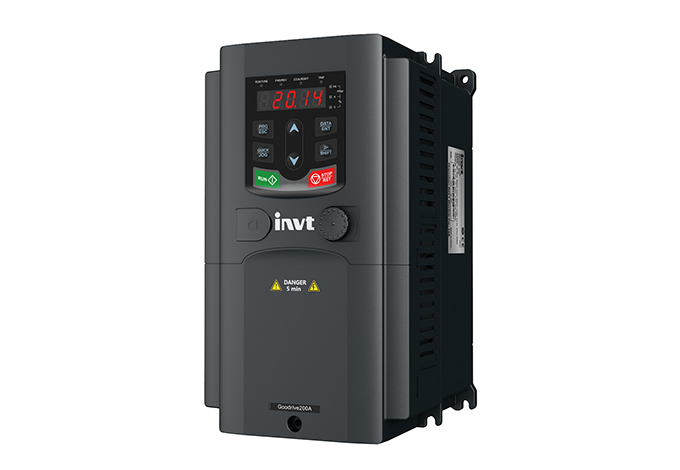

El INVT GD200A-2R2G-4 es un inversor de frecuencia de uso general robusto y altamente eficiente dentro de la aclamada serie Goodrive200A. Diseñado para ofrecer un rendimiento superior en el control de motores de inducción AC asíncronos, este modelo de 2,2 kW funciona con una fuente de alimentación de 380V trifásica y incorpora una combinación perfecta de tecnología de control avanzada y funcionalidad práctica. Está diseñado para satisfacer las diversas necesidades de la automatización industrial moderna, ofreciendo una fiabilidad y adaptabilidad excepcionales en condiciones de funcionamiento desafiantes. Como inversor vectorial general, proporciona un control preciso de velocidad y par, lo que lo convierte en un componente indispensable para una amplia gama de aplicaciones, desde sistemas de suministro de agua hasta sistemas de manipulación de materiales y transportadores.
Especificaciones técnicas 1.Comprehensive y diseño funcional
El GD200A-2R2G-4 está construido sobre una sofisticada plataforma de procesador de señal digital (DSP), que forma el núcleo de sus capacidades de control. Este inversor de frecuencia de uso general acepta un amplio rango de voltaje de entrada de 380V AC con una tolerancia de -15% a + 10%, garantizando un funcionamiento estable incluso en áreas con condiciones de red fluctuantes o pobres. Su rango de frecuencia de salida se extiende de 0 Hz a 400 Hz, atendiendo a aplicaciones de motores estándar y de alta velocidad.
Una característica clave de este modelo es su avanzada metodología general de control del inversor vectorial. Soporta tanto los modos de control de vectores de bucle abierto (SVC) como de control de vectores espaciales (V/F). Esto le permite lograr un alto par de arranque del 150% a solo 0,5 Hz, lo que garantiza que las cargas pesadas pueden iniciarse sin problemas y de forma fiable. La relación de control de velocidad de 1:100 y una precisión de velocidad en estado estacionario de ±0,2% bajo control vectorial de bucle abierto demuestran su precisión, lo que lo hace adecuado para aplicaciones donde la velocidad consistente es crítica a pesar de las variaciones de carga.
El inversor incorpora un conjunto completo de características protectoras, incluyendo sobrecorriente, sobrevoltaje, subvoltaje, pérdida de fase y protección contra sobretemperatura. Su diseño robusto garantiza un alto nivel de inmunidad a las perturbaciones eléctricas comunes, reduciendo significativamente el riesgo de disparos molestos y mejorando el tiempo de funcionamiento general del sistema.
Características del producto 2.Key y ventajas operacionales
El INVT GD200A-2R2G-4 está lleno de características que se traducen en beneficios operacionales significativos para los usuarios finales.
Rendimiento avanzado de control vectorial
Como inversor vectorial general, su fuerza central radica en sus capacidades precisas de control del motor. Con una respuesta de par dinámico de menos de 20 milisegundos, puede adaptarse rápidamente a cambios repentinos de carga, manteniendo la estabilidad del proceso. Este alto rendimiento dinámico es esencial en aplicaciones como centrífugas o máquinas de bobinado, donde la tensión y la velocidad deben estar estrictamente reguladas.
Compatibilidad de frenado integrado y EMC
Para un modelo de 2,2 kW, el GD200A-2R2G-4 viene con una unidad de frenado incorporada, eliminando la necesidad de un componente externo para muchas aplicaciones de frenado estándar. Soporta múltiples métodos de frenado, incluyendo el consumo de energía, el flujo, la CC y el frenado de cortocircuito, lo que permite una parada rápida y controlada de los motores. Además, el inversor está diseñado teniendo en cuenta la compatibilidad electromagnética (EMC). Cuenta con un filtro EMC integrado de clase C3 como estándar, que se puede complementar con un filtro C2 externo para aplicaciones en entornos sensibles a la interferencia electromagnética.
Integración y comunicación de sistemas flexibles
Este inversor de frecuencia de uso general ofrece amplias opciones de conectividad. Está equipado con múltiples entradas / salidas analógicas y digitales, incluyendo una entrada analógica configurable para 0-10V o 0-20mA, y otra para-10V a + 10V. También cuenta con una entrada y salida de pulso de alta velocidad, con frecuencias de hasta 50kHz, adecuadas para el posicionamiento preciso y la retroalimentación de velocidad. La comunicación RS485 estándar con soporte para el protocolo Modbus permite una integración sin problemas en las redes de automatización de fábricas, lo que permite un monitoreo y control centralizados.
Construcción robusta e instalación versátil
El inversor cuenta con una estructura de tamaño semilibro con un diseño de conducto de aire independiente. Este diseño aisla eficientemente el flujo de aire de refrigeración del disipador de calor de los componentes electrónicos, evitando la acumulación de polvo y mejorando la fiabilidad en entornos polvosos. Soporta múltiples métodos de instalación - montaje en pared, brida o suelo - proporcionando flexibilidad para diferentes diseños de gabinetes y restricciones de espacio.
Áreas de aplicación primarias y casos de uso de la industria
La versatilidad del GD200A-2R2G-4 lo hace adecuado para un amplio espectro de industrias.
En la automatización industrial, se utiliza ampliamente para accionar cintas transportadoras, alimentadores, mezcladores y husillos de máquinas herramientas. Su control preciso de velocidad garantiza una calidad constante del producto y una eficiencia de fabricación. Para servicios de construcción, su función de suministro de agua simple incorporada lo hace una excelente opción para controlar bombas en sistemas de suministro de agua y drenaje residenciales, comerciales y municipales, ayudando a estabilizar la presión del agua y ahorrar energía.
En el sector de manipulación de materiales, este inversor vectorial general proporciona el alto par de arranque necesario para los elevadores, elevadores y sistemas de grúas, lo que garantiza una aceleración y desaceleración suaves para un funcionamiento seguro y fiable. Su capacidad para soportar entornos duros, incluyendo amplias variaciones de temperatura, humedad y condiciones polvosas, también lo convierte en una opción confiable para aplicaciones en las industrias textiles, envases y plásticos.
Perspectiva ampliada: Comprender las tecnologías del inversor de frecuencia
Para tomar una decisión informada, es útil entender el contexto tecnológico y el nicho específico que ocupa el GD200A-2R2G-4.
1. El espectro de tecnología: control V / F vs. control vectorial
El GD200A-2R2G-4 funciona eficazmente tanto en V/F como en los modos de control vectorial, pero la distinción es crucial.
Control V/F: Este es un método de control más simple en el que el inversor mantiene una relación constante entre la tensión (V) y la frecuencia (Hz). Es adecuado para aplicaciones con cargas constantes y donde un alto rendimiento dinámico no es crítico, como ventiladores y bombas simples.
Control vectorial: Esta es una técnica más avanzada, que el GD200A-2R2G-4 emplea como un inversor vectorial general. Desacopla el control del par del motor y el flujo magnético, lo que permite una regulación independiente y precisa de cada uno. Esto da como resultado un par de baja velocidad superior, una excelente respuesta dinámica y un control de velocidad preciso incluso sin un codificador de retroalimentación (control vectorial sin sensor). Esto lo hace ideal para aplicaciones con cargas variables, altos requisitos de par de arranque y necesidades de regulación precisa de velocidad.
El GD200A-2R2G-4, con su capacidad de control vectorial sin sensor, ofrece los beneficios de rendimiento de unidades de gama alta sin la complejidad y el costo de instalar y mantener un codificador de retroalimentación, lo que lo convierte en un inversor de frecuencia de uso general rentable para la gran mayoría de las aplicaciones industriales.
Implementación crítica y consideraciones de diseño del sistema
La integración exitosa de este inversor requiere atención a algunos detalles clave.
Ajuste automático del parámetro del motor de la preinstalación: para un rendimiento óptimo del control del vector, se recomienda altamente realizar un procedimiento de ajuste automático del parámetro del motor estacionario. Esto permite que el inversor identifique y ajuste con precisión los parámetros clave del motor conectado, como la resistencia del estator y la inductancia de fuga, maximizando así la precisión y la eficiencia del control.
Capacidad de bus de CC común: Una característica significativa de toda la serie GD200A, incluido este modelo, es su soporte para configuraciones de bus de CC comunes. En sistemas de accionamiento múltiple, esto permite que múltiples inversores se conecten a una fuente de alimentación de CC única y compartida. Esta arquitectura permite que la energía regenerada por un motor durante el frenado sea utilizada por otros motores en el mismo bus, lo que conduce a un ahorro de energía sustancial y a la reducción del tamaño de las unidades de frenado requeridas.
El inversor está equipado con una función que le permite continuar funcionando sin disparar durante interrupciones de la red eléctrica a corto plazo. Hace esto utilizando la energía cinética del motor giratorio para regenerar la potencia de vuelta al bus de CC, manteniendo la tensión del bus durante un corto período. Esta característica es crítica en procesos en los que un apagado inesperado puede conducir a pérdidas de producción significativas o residuos de material.
Preguntas frecuentes (FAQ)
1. ¿Cuáles son las ventajas clave del control vectorial en este inversor?
Las ventajas clave del control vectorial de bucle abierto en el GD200A-2R2G-4 incluyen un alto par de arranque a bajas velocidades, una excelente precisión de regulación de velocidad incluso bajo cargas cambiantes y una respuesta dinámica rápida a las perturbaciones de carga. Esto garantiza un funcionamiento sin problemas, evita el estancamiento y mejora la eficiencia general del sistema accionado.
2. ¿Cómo beneficia la unidad de frenado incorporada mi aplicación?
La unidad de frenado incorporada para modelos de hasta 30 kW, incluyendo el GD200A-2R2G-4 de 2,2 kW, simplifica el diseño del sistema y reduce los costos. Permite una rápida desaceleración de cargas de alta inercia mediante la disipación eficiente de la energía regenerativa a través de una resistencia de frenado externa. Esto es esencial para aplicaciones como ascensores, centrífugas o sierras que requieren paradas rápidas y frecuentes.
3. ¿Puede este inversor comunicarse con un sistema PLC central?
Sí, el GD200A-2R2G-4 viene con un puerto de comunicación RS485 incorporado estándar que soporta el protocolo Modbus. Esto le permite conectarse fácilmente en red con un PLC central o sistema SCADA para comandos de inicio / parada remotos, ajuste de referencia de velocidad y monitoreo en tiempo real de parámetros como la corriente de salida, la frecuencia y el estado de falla.
4. ¿Cuál es la importancia del amplio rango de voltaje de entrada?
El amplio rango de voltaje de entrada de 380V AC (-15% a + 10%) significa que el inversor puede funcionar de manera fiable en áreas con redes eléctricas inestables o débiles donde las caídas y sobretensiones de voltaje son comunes. Esto mejora la robustez del sistema y minimiza el tiempo de inactividad causado por fallas relacionadas con la tensión.
5. ¿Cuáles son los principales puntos de mantenimiento para este inversor?
El mantenimiento rutinario consiste principalmente en asegurar que las aletas de refrigeración y el ventilador estén limpios y sin obstáculos para garantizar una disipación eficiente del calor. También se recomienda comprobar periódicamente la estanqueidad de los terminales de alimentación y control. Se puede acceder al registro completo de historial de fallas del inversor para diagnosticar problemas pasados, ayudando en la planificación de mantenimiento predictivo.
