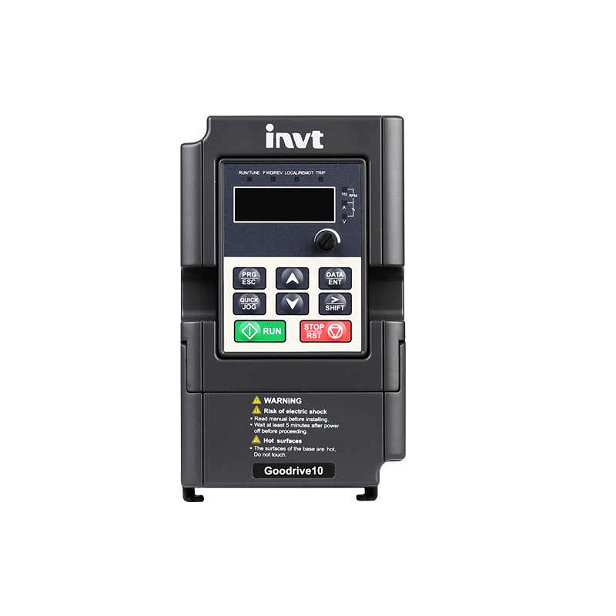

INVT GD10-2R2G-4-B Mini inversor de frecuencia de tres fases VFD Drive

El INVT GD10-2R2G-4-B es un excelente ejemplo de eficiencia de ingeniería en el ámbito de la automatización industrial. Este modelo es un mini inversor de frecuencia perteneciente a la serie GD10 de INVT, diseñado específicamente como un inversor VFD trifásico para un rendimiento robusto en espacios compactos. Convierte la potencia de CA trifásica entrante en una frecuencia controlada y salida de voltaje para gestionar con precisión la velocidad y el par de los motores de CA trifásicos estándar. Con una potencia nominal de 2,2 kW y una tensión de entrada de 380V de 3 fases, esta unidad está diseñada para aplicaciones OEM donde el ahorro de espacio, la fiabilidad y la funcionalidad sencilla son críticas. Su diseño miniaturizado no compromete la potencia o las características esenciales, lo que lo convierte en una opción ideal para una amplia gama de maquinaria en las industrias de manipulación de materiales, envasado y textil, especialmente en entornos con altos niveles de polvo y voladores donde el enfriamiento natural es ventajoso.

Especificaciones técnicas básicas

El GD10-2R2G-4-B está definido por un conjunto de robustas especificaciones técnicas que describen su capacidad operativa. Acepta un voltaje de entrada trifásico que va de 380V a 440V, con una tolerancia de frecuencia entre 47Hz y 63Hz. La salida está diseñada para coincidir con la tensión de entrada con un margen de error inferior al 5%, lo que garantiza un rendimiento constante del motor. Su filosofía de control se basa en un método de control V/F optimizado para vectores, lo que permite un amplio rango de frecuencia de salida desde 0Hz hasta un máximo de 400Hz. Esto proporciona una relación de ajuste de velocidad sustancial de 1:100, ofreciendo una gran flexibilidad para el control del proceso. La unidad está construida para manejar condiciones exigentes con una capacidad de sobrecarga del 150% de la corriente nominal durante 60 segundos, 180% durante 10 segundos y un pico del 200% durante 1 segundo. Para la integración en sistemas automatizados, viene de serie con una interfaz de comunicación Modbus a través de RS-485. Su diseño compacto y de tamaño de libro soporta el montaje en pared y se basa en la convección natural para el enfriamiento, operando eficazmente en temperaturas ambientales de -10 ° C a 50 ° C.

Características clave y ventajas de diseño

Diseño compacto y robusto

La arquitectura del Mini Inverter de Frecuencia del GD10-2R2G-4-B es uno de sus beneficios más significativos. La huella en miniatura permite la instalación directa en paneles de control apretados, ahorrando espacio valioso en el gabinete. Esto es particularmente valioso para los fabricantes originales que buscan diseñar maquinaria más compacta. Además, el diseño utiliza la disipación natural del calor, eliminando la necesidad de un ventilador de refrigeración. Esto no solo reduce el consumo de energía y el ruido potencial, sino que también mejora la fiabilidad de la unidad en entornos desafiantes donde contaminantes transportados por el aire como voladores de algodón, polvo o niebla de aceite podrían obstruir un ventilador y disipador de calor, una causa común de falla en unidades estándar.

Control y rendimiento avanzados

A pesar de su tamaño compacto, este inversor VFD trifásico incorpora características de control sofisticadas. El control V/F optimizado para vectores garantiza un funcionamiento estable del motor en un amplio rango de velocidades, proporcionando un fuerte par de arranque y una respuesta dinámica mejorada en comparación con el control V/F básico. Soporta múltiples modos de aceleración y desaceleración, lo que permite subidas y bajadas suaves que minimizan la tensión mecánica en el equipo accionado. La unidad también incluye un conjunto completo de opciones de frenado, incluyendo frenado de inyección de CC, frenado de flujo y soporte para una resistencia de frenado externa, lo que da a los ingenieros la flexibilidad de elegir el mejor método para detener rápidamente un motor y gestionar la energía regenerativa.

Funcionalidad integral y facilidad de uso

El GD10-2R2G-4-B está lleno de funciones incorporadas que simplifican el diseño del sistema y mejoran las capacidades del proceso. Cuenta con un controlador PID incorporado, lo que lo hace listo para aplicaciones de control de procesos de bucle cerrado como la regulación de presión o flujo sin la necesidad de un controlador externo. Para aplicaciones que requieren secuencias de movimiento predefinidas, la unidad ofrece hasta 16 configuraciones de múltiples velocidades predefinidas. La interfaz de usuario está diseñada para la comodidad, con un teclado led extraíble con un potenciómetro integrado para un fácil ajuste de velocidad, que se puede extender y montar remotamente para la comodidad del operador. El cumplimiento de las normas internacionales y la certificación CE subrayan su calidad y seguridad para los mercados globales.

Análisis de rendimiento y aplicación

Beneficios operativos en entornos industriales

El despliegue del mini inversor de frecuencia GD10-2R2G-4-B se traduce en varias ventajas operacionales clave. Al permitir un control preciso de la velocidad del motor, contribuye directamente a un ahorro de energía significativo en aplicaciones como bombas y ventiladores, donde la reducción de la velocidad puede conducir a una caída dramática en el consumo de energía. La funcionalidad de arranque suave limita la corriente de entrada, reduciendo la tensión en el motor y el sistema de suministro eléctrico, lo que puede prolongar la vida útil del equipo y reducir los costos de mantenimiento. Las robustas características de protección de la unidad, que protegen contra la sobrecorriente, la sobretensión, la subtensión, la sobrecarga y la sobretemperatura, aseguran que tanto la unidad como el motor estén protegidos de condiciones de funcionamiento anormales, lo que mejora el tiempo de funcionamiento y la fiabilidad del sistema en general.

Industrias objetivo y casos de uso específicos

Este inversor VFD trifásico encuentra su nicho en un diverso conjunto de industrias y aplicaciones. Su diseño sin ventilador lo hace excepcionalmente adecuado para maquinaria textil, equipos de trabajo de madera y otros entornos donde prevalecen las fibras y el polvo transportados por el aire. En la industria del envasado, puede controlar de manera fiable las cintas transportadoras, las máquinas de llenado y el equipo de envasado, con su función de múltiples velocidades que permite diferentes velocidades de la línea de producción. También es un excelente ajuste para varios sistemas de manipulación de materiales, incluidos pequeños transportadores, elevadores y alimentadores, donde su tamaño compacto y las características de control esenciales proporcionan una solución rentable y fiable.

Contexto más amplio: El papel de los Mini VFD en la automatización moderna

Comprender la tecnología VFD y su evolución

Un accionamiento de frecuencia variable (VFD) es un dispositivo de conversión de potencia que controla fundamentalmente la velocidad de un motor de inducción de CA variando la frecuencia y el voltaje de la potencia suministrada a él. Al reducir la frecuencia, el VFD reduce la velocidad del motor, lo que conduce a un menor consumo de energía y un mejor control del proceso. La tendencia hacia la miniaturización en el mercado de VFD, ejemplificada por la serie GD10, está impulsada por la demanda de máquinas más pequeñas y más integradas. Los avances en la tecnología de semiconductores de potencia y la gestión térmica han hecho posible empaquetar un alto rendimiento en paquetes cada vez más pequeños, ofreciendo a los ingenieros una mayor flexibilidad de diseño.

Análisis comparativo con otros tipos de unidades

Al seleccionar una unidad, los ingenieros a menudo pesan los beneficios de un modelo compacto de uso general como el GD10 frente a otros tipos. En comparación con los accionamientos vectoriales de alto rendimiento más grandes y caros, el GD10-2R2G-4-B ofrece un equilibrio convincente de características esenciales y rentabilidad para aplicaciones que no requieren una precisión ultra alta o un par máximo de baja velocidad. Su ventaja clave sobre unidades más simples es su rico conjunto de características, incluyendo PID incorporado, control de múltiples velocidades y capacidades de comunicación. La decisión de usar un mini VFD a menudo depende de la prioridad del ahorro de espacio, las condiciones ambientales (favoreciendo diseños sin ventilador) y la necesidad de una solución básica, fiable y consciente de los costos.

Preguntas frecuentes (FAQ)

¿Qué tipos de motores puede controlar el GD10-2R2G-4-B?

Este inversor VFD trifásico está diseñado específicamente para controlar motores de inducción AC trifásicos estándar. Es crucial garantizar que la potencia nominal del motor no exceda la capacidad de 2,2 kW de la unidad y que los parámetros del motor se configuren correctamente dentro de la unidad para un rendimiento y protección óptimos.

¿Cómo afecta el diseño de refrigeración sin ventilador su uso?

La ausencia de un ventilador de enfriamiento en este Mini Inverter de Frecuencia es un gran beneficio para la fiabilidad en entornos sucios, ya que evita la acumulación de polvo y desechos en el disipador de calor que pueden conducir al sobrecalentamiento. Sin embargo, es vital instalar el accionamiento en una ubicación con flujo de aire ambiente adecuado, típicamente dentro de un recinto eléctrico que esté adecuadamente ventilado o tenga su propio sistema de refrigeración, para garantizar que el proceso de convección natural pueda disipar efectivamente el calor.

¿Se puede utilizar este accionamiento para una aplicación simple de control de velocidad del transportador?

Por supuesto. El GD10-2R2G-4-B es una solución ideal para el control de la velocidad del transportador. Su teclado fácil de usar con un potenciómetro permite un ajuste directo de la velocidad. Además, las entradas digitales programables del accionamiento se pueden conectar a sensores o conmutadores externos para comandos de inicio/parada, y su función de múltiples velocidades se puede usar para establecer velocidades de funcionamiento fijas para diferentes procesos.

¿Cuál es la importancia de la comunicación Modbus integrada?

La comunicación Modbus RTU incorporada a través de RS-485 es una característica crítica para la automatización moderna. Permite que la unidad se integre sin problemas en una red de control más grande, como un sistema gestionado por un PLC (controlador lógico programable). Esto permite el monitoreo centralizado del estado de la unidad (como la frecuencia, la corriente y los fallos) y el control remoto, lo que es esencial para la adquisición de datos y las aplicaciones de la Industria 4.0.

¿Ofrece la unidad protección contra las fluctuaciones de la fuente de alimentación?

Sí, el GD10-2R2G-4-B está diseñado para manejar un grado de variación de voltaje de entrada. Su rango de voltaje de entrada se especifica de 380V-15% a 440V + 10%, proporcionando un amortiguador contra las fluctuaciones típicas de la red. Además, cuenta con una protección integral contra las condiciones de sobrevoltaje y bajo voltaje, lo que desencadenará una alarma o falla para proteger la unidad y el equipo conectado.
