Descripción general del producto e introducción

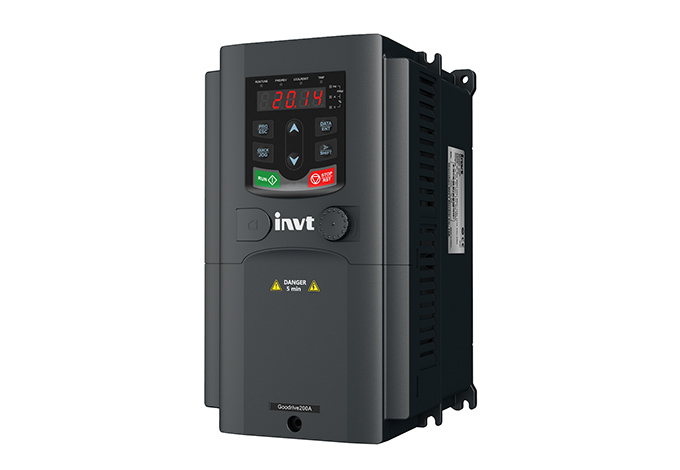

El INVT GD200A-1R5G-4 representa un enfoque sofisticado para el control de motores industriales, que combina tecnología de control vectorial con un diseño robusto para aplicaciones exigentes. Como miembro de potencia nominal de 1,5 kW de la serie GD200A de INVT, este accionamiento de frecuencia variable trifásica ofrece un rendimiento excepcional en varios entornos industriales. La unidad incorpora algoritmos avanzados de control vectorial sin requerir retroalimentación del codificador externo, lo que lo hace altamente capaz y rentable. Con su construcción de tamaño semi-libro y diseño independiente de conducto de aire, facilita la disipación eficiente del calor al tiempo que permite configuraciones de montaje flexibles, incluyendo opciones de montaje en pared, brida y piso.
Esta unidad de frecuencia variable se destaca en el mercado competitivo por su equilibrio de rendimiento, fiabilidad y valor. Diseñado para cumplir con las normas internacionales, incluida la certificación CE a través de TÜV SÜD, el GD200A-1R5G-4 garantiza el cumplimiento de los requisitos globales de calidad y seguridad. El diseño de la unidad hace hincapié en la adaptabilidad ambiental con una mayor resistencia a las condiciones de la red desafiantes, las variaciones de temperatura, la humedad y el polvo. Estas características lo hacen especialmente adecuado para entornos industriales donde la fiabilidad en condiciones duras es primordial.
Especificaciones técnicas y parámetros de funcionamiento
El GD200A-1R5G-4 funciona con un amplio rango de entrada de voltaje de CA 380V (-15%) a 440V (+10%) trifásico, lo que le permite mantener un funcionamiento estable incluso con fluctuaciones significativas de la red. Esta flexibilidad del voltaje de entrada proporciona una ventaja distinta en regiones con fuentes de alimentación inestables o instalaciones industriales con una caída significativa del voltaje. Las características de salida de la unidad proporcionan un rango de frecuencia de 0-400Hz, que soporta prácticamente todas las aplicaciones de motores industriales estándar.
Con su factor de forma compacto, la unidad optimiza la utilización del espacio del panel de control. La unidad cuenta con mecanismos de protección completos, incluyendo sobrecorriente, sobrevoltaje, bajo voltaje, pérdida de fase, sobretemperatura y protección contra sobrecarga, más de treinta funciones de protección contra fallos diferentes en total. Esta extensa suite de protección mejora la fiabilidad del sistema y minimiza los tiempos de inactividad inesperados. La metodología de control emplea tanto el control vectorial sin sensor como los modos de control vectorial de voltaje espacial, proporcionando flexibilidad para diferentes requisitos de aplicación y expectativas de rendimiento.
Características de rendimiento y características de control
El GD200A-1R5G-4 demuestra un rendimiento excepcional de control del motor con un par de arranque del 150% a 0,5 Hz, lo que permite un par de ruptura alto para condiciones de arranque desafiantes. El accionamiento logra una relación de control de velocidad de 1:100 con una precisión de regulación de velocidad de ±0,2% en modo vectorial de bucle abierto, proporcionando un control preciso de la velocidad del motor en todo el rango de operación. El tiempo de respuesta del par de menos de 20ms asegura una rápida adaptación a las condiciones de carga cambiantes, lo que lo hace adecuado para aplicaciones con carga variable.
La unidad ofrece múltiples opciones de ajuste de frecuencia, incluyendo ajuste digital, entradas analógicas (0-10V / 0-20mA, -10V a + 10V), ajuste de frecuencia de pulso, operación de velocidad en varios pasos, programación PLC simple, control PID y comunicación MODBUS. Esta flexibilidad de configuración permite una integración sin problemas en diversas arquitecturas de control. La unidad también cuenta con una función de regulación automática de tensión (AVR) que mantiene la tensión de salida constante a pesar de las fluctuaciones de suministro, lo que garantiza un rendimiento constante del motor en diferentes condiciones de la red.
Escenarios de aplicación e implementación industrial
El GD200A-1R5G-4 encuentra aplicación en numerosos sectores industriales, particularmente sobresaliendo en sistemas de bomba, ventilador, compresor y transportador. Su robusta construcción y resistencia ambiental lo hacen adecuado para entornos operativos duros encontrados en instalaciones de fabricación, plantas de procesamiento y operaciones de manipulación de materiales. La capacidad de control vectorial sin sensor de la unidad proporciona un alto par de arranque y un excelente rendimiento a baja velocidad, lo que aborda las demandas de aplicaciones con cargas de arranque pesadas o que requieren un funcionamiento preciso a baja velocidad.
Para aplicaciones de suministro de agua, la unidad incluye una función de suministro de agua sencilla dedicada, simplificando la implementación en sistemas de aumento de presión, instalaciones de tratamiento de agua y aplicaciones de riego. La capacidad de pérdida de energía instantánea asegura el funcionamiento continuo durante breves interrupciones de energía, evitando paradas de producción y reduciendo la tensión del motor durante la recuperación de energía. Estas funciones especializadas demuestran la comprensión de INVT de los requisitos de aplicación del mundo real más allá del control básico del motor.
Ventajas de integración e instalación de sistemas
El GD200A-1R5G-4 cuenta con un diseño de tamaño semilibro con conductos de refrigeración independientes que evitan la acumulación de polvo y mantienen un rendimiento térmico óptimo. Esta construcción soporta tres opciones de montaje: montaje en pared, montaje en brida y montaje en piso, lo que proporciona flexibilidad de instalación para varios diseños de gabinetes y restricciones de espacio. Las placas de terminales modulares con conexiones enchufables simplifican significativamente el cableado y reducen el tiempo de instalación.
El accionamiento soporta configuraciones comunes de bus de CC, lo que permite arquitecturas innovadoras de intercambio de energía en sistemas de múltiples accionamientos. Esta capacidad permite que la energía regenerativa de los motores de frenado se utilice acelerando los motores en otras partes del sistema, reduciendo el consumo total de energía. La unidad también acepta entrada directa de energía CC, facilitando la integración con fuentes de energía renovables o sistemas de energía de respaldo. Las unidades de hasta 30 kW incluyen unidades de frenado incorporadas, eliminando la necesidad de componentes externos en la mayoría de las aplicaciones de frenado dinámico.
Análisis comparativo y diferenciación técnica
Dentro del paisaje competitivo de los accionamientos industriales de frecuencia variable, el GD200A-1R5G-4 se distingue por varias ventajas tecnológicas clave. La compatibilidad electromagnética de la unidad se mejora a través de filtros C3 incorporados, con filtros C2 externos opcionales disponibles para aplicaciones que requieren un control de emisiones más estricto. Este rendimiento EMC supera el de muchos accionamientos comparables en su clase, reduciendo la interferencia de alta frecuencia con equipos electrónicos sensibles en entornos industriales.
El accionamiento incorpora múltiples métodos de frenado, incluyendo frenado de consumo de energía, frenado de flujo, frenado de CC y frenado de cortocircuito. Esta flexibilidad de frenado permite un rendimiento óptimo de parada a través de diferentes tipos de carga y características de inercia. La funcionalidad PLC incorporada permite secuencias de operación autónomas sin requerir controladores externos, mientras que la función de búsqueda y reinicio de velocidad rotativa permite que el accionamiento se reconecte sin problemas a los motores rotativos sin sobretensiones de corriente disruptivas.
Preguntas frecuentes sobre INVT GD200A-1R5G-4 Vector Control VFD
¿Qué distingue el control vectorial del control V/F estándar en esta unidad?
A diferencia del control V/F básico que mantiene una relación de tensión a frecuencia constante, el GD200A-1R5G-4 implementa un sofisticado control vectorial que regula de forma independiente el flujo del motor y los componentes de par. Este enfoque avanzado proporciona una respuesta dinámica superior, una mejor precisión de regulación de velocidad (± 0,2%) y un par de arranque más alto (150% a 0,5 Hz) en comparación con el control V / F convencional. La implementación de control vectorial no requiere un codificador de retroalimentación, lo que reduce la complejidad y el costo del sistema mientras proporciona características de rendimiento que se aproximan a las de los sistemas de bucle cerrado.
¿Para qué industrias y aplicaciones es especialmente adecuado este VFD?
El GD200A-1R5G-4 está diseñado para aplicaciones de automatización industrial, incluyendo sistemas de manipulación de materiales, maquinaria de producción y equipos de control de procesos. Su diseño robusto lo hace apropiado para entornos de fabricación, mientras que su optimización de bomba y ventilador proporciona ahorro de energía en sistemas de HVAC y fluidos. La amplia tolerancia de tensión del motor lo hace particularmente valioso en regiones con infraestructura eléctrica inestable o plantas industriales con fluctuaciones de tensión significativas.
¿Cómo mejora este accionamiento la eficiencia energética en los sistemas accionados por motor?
El accionamiento incorpora varias tecnologías de ahorro de energía, incluyendo un modo de operación automático de ahorro de energía que optimiza el voltaje de salida en función de las condiciones de carga. El soporte para configuraciones comunes de bus de CC permite compartir potencia entre múltiples accionamientos, mientras que las unidades de frenado incorporadas (en modelos de hasta 30 kW) facilitan una disipación eficiente de energía durante la desaceleración. Estas características reducen colectivamente el consumo general de energía del sistema, con algunas configuraciones de múltiples accionamientos que logran un ahorro de energía del 5-30%.
¿Qué interfaces de control y capacidades de comunicación ofrece?
El GD200A-1R5G-4 proporciona interfaces de control y retroalimentación completas, incluyendo entradas analógicas (0-10V / 0-20mA, -10V a + 10V), entradas digitales (8 estándares más 1 de alta velocidad), salidas analógicas (2 canales), salidas de relé (2 canales) y salida de pulso de alta velocidad. Para la integración del sistema, la unidad soporta la comunicación MODBUS y se puede expandir con tarjetas de comunicación opcionales para redes PROFIBUS-DP, PROFINET, EtherCAT y CANopen, lo que permite una conexión sin problemas a sistemas de automatización industrial.
¿Qué certificaciones de seguridad y características de protección se incorporan?
La unidad lleva certificaciones internacionales de seguridad, incluyendo el marcado CE a través de TÜV SÜD, lo que demuestra el cumplimiento de las directivas europeas de seguridad y EMC. La unidad incorpora protección integral contra sobrecorriente, sobrevoltaje, subvoltaje, pérdida de fase, sobretemperatura y condiciones de sobrecarga. La función Safe Torque Off proporciona seguridad adicional para las operaciones de mantenimiento, mientras que la función de copia segura de parámetros en el teclado desmontable simplifica la copia de seguridad y la restauración de los ajustes de configuración.
