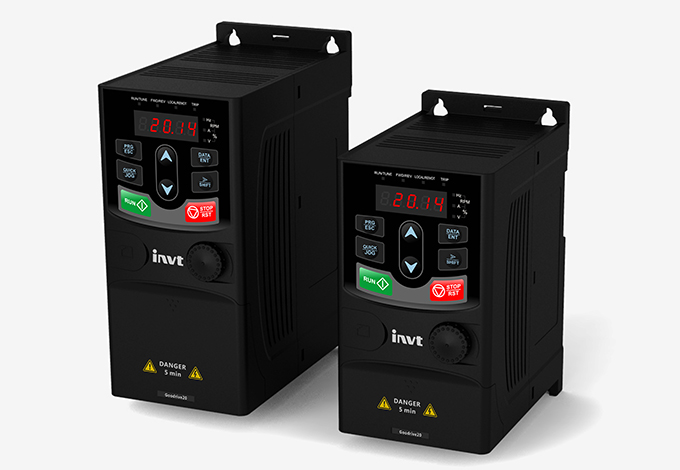

El INVT GD20-110G-4 es un inversor de control vectorial robusto y versátil de la famosa serie Goodrive20, diseñado para ofrecer control superior del motor y eficiencia energética. Como inversor de frecuencia trifásico de alta potencia con una capacidad de 110 kW, está diseñado para manejar las rigurosas demandas de la maquinaria industrial, ofreciendo una regulación precisa de velocidad y par para motores asíncronos trifásicos. Este modelo destaca por su avanzada tecnología de control vectorial sin sensor, que garantiza un funcionamiento sin problemas incluso a bajas velocidades y proporciona un alto par de arranque. Su robusta construcción, características de protección integral y diseño fácil de usar lo convierten en una opción ideal para un amplio espectro de aplicaciones, desde bombas y compresores pesados hasta sistemas transportadores complejos y equipos de mecanizado.
Especificaciones técnicas y funcionalidad básica
El GD20-110G-4 está construido para fiabilidad y rendimiento en entornos industriales desafiantes. Opera en un amplio rango de voltaje de entrada de 380V a 440V de 3 fases, con una corriente de salida nominal de 215A, lo que lo hace adecuado para un funcionamiento estable incluso en áreas con condiciones de red fluctuantes.
Una característica clave de este inversor de control vectorial es su sofisticado algoritmo de control. Utiliza el control vectorial sin sensor, lo que permite una gestión precisa del motor sin la necesidad de un codificador de retroalimentación, simplificando la arquitectura del sistema y reduciendo los costos de mantenimiento. Esta tecnología permite que el accionamiento logre una excelente regulación de velocidad y un alto rendimiento dinámico, crucial para aplicaciones que requieren una respuesta rápida a cambios de carga.
El inversor soporta un amplio rango de frecuencia de salida de 0Hz a 400Hz, proporcionando la flexibilidad necesaria para diversas aplicaciones accionadas por motor. Para la seguridad y la durabilidad, cuenta con una clasificación de protección IP20, protegiéndolo contra la entrada de objetos extraños sólidos, y cuenta con un diseño de conducto de aire de refrigeración independiente para mejorar la gestión térmica y la fiabilidad a largo plazo.
Características 2.Key y ventajas del producto
El INVT GD20-110G-4 incorpora varias características destacadas que se traducen en beneficios operacionales significativos.
Alta eficiencia y componentes integrados: Este modelo de 110 kW está diseñado para ahorrar energía y viene de serie con un reactor DC incorporado. Este componente integrado mejora el factor de potencia de entrada y suprime la distorsión armónica en la línea de alimentación, contribuyendo a un sistema eléctrico más limpio y el cumplimiento de las normas de calidad de la energía. Además, incluye una unidad de frenado incorporada, lo que permite una disipación eficiente de la energía regenerativa durante la desaceleración del motor, lo que es esencial para aplicaciones con cargas de alta inercia o ciclos frecuentes.
Construcción robusta y fácil mantenimiento: La plataforma de hardware está construida para la longevidad industrial. El ventilador de refrigeración está diseñado para un desmontaje fácil e independiente, simplificando significativamente los procedimientos de mantenimiento y reemplazo, reduciendo así el tiempo de inactividad de la máquina. El inversor también ofrece opciones de instalación flexibles, soportando tanto el montaje en pared como el montaje en brida para adaptarse a diferentes restricciones espaciales.
Control rico y conectividad: Este inversor de frecuencia de 3 fases está equipado con un conjunto completo de entradas / salidas digitales y analógicas programables. Cuenta con una interfaz de comunicación RS485 incorporada, lo que facilita la integración sin problemas en redes industriales para monitoreo y control centralizados. Su funcionalidad se extiende aún más con el control PID incorporado, la operación de velocidad en varios pasos y una función de controlador lógico programable (PLC), lo que permite un alto grado de automatización sin la necesidad de hardware adicional.
3.Áreas de aplicación primarias
El control potente y preciso que ofrece el GD20-110G-4 lo hace adecuado para una amplia gama de sectores industriales.
Maquinaria pesada y control de procesos: Es ideal para conducir equipos de alta potencia como compresores de aire industriales, bombas y ventiladores, donde sus capacidades de ahorro de energía y rendimiento fiable pueden conducir a reducciones significativas de costos operativos.
Sistemas de manipulación y transporte de materiales: En aplicaciones como grandes cintas transportadoras, paletizadores y sistemas de elevación, el fuerte par de arranque del inversor y los perfiles de aceleración / desaceleración suaves aseguran un transporte estable y seguro de materiales.
Equipo industrial especializado: su control de precisión también encuentra uso en maquinaria más especializada dentro de las industrias textil, plástico y envasado, donde la velocidad y el par consistentes son críticos para la calidad del producto y la eficiencia de fabricación.
Perspectiva ampliada: El papel del control vectorial en la automatización industrial moderna
Para apreciar plenamente las capacidades del GD20-110G-4, es útil entender el contexto más amplio de la tecnología del inversor y su impacto en los sistemas industriales.
Tecnología de control vectorial 1.Understanding
El término "control vectorial" representa un avance significativo sobre los métodos de control V/F (Voltaje/Frecuencia) tradicionales. Mientras que un accionamiento V/F estándar proporciona un control de velocidad aproximado, la tecnología de control vectorial gestiona de forma independiente el flujo magnético del motor y los componentes de corriente que producen par.
Esta manipulación sofisticada permite a un inversor de control vectorial como el GD20-110G-4 ofrecer características de rendimiento que una vez solo eran posibles con servosistemas más caros. Proporciona par nominal completo a velocidad cero, estabilidad de velocidad excepcional bajo cargas variables y un rango de control de velocidad mucho más amplio. Esto lo hace indispensable para aplicaciones que exigen alta precisión y respuesta dinámica, colmando efectivamente la brecha entre el control básico y las soluciones de movimiento de gama alta.
2.Consideraciones de diseño y selección del sistema
La integración de un inversor de alta potencia como el GD20-110G-4 en un sistema requiere una planificación cuidadosa para garantizar un rendimiento óptimo y una longevidad.
Dimensionamiento adecuado y componentes periféricos: es crítico asegurarse de que la potencia nominal del inversor (110kW) y la corriente nominal (215A) se ajusten adecuadamente al motor conectado. Si bien la unidad incluye una unidad de frenado incorporada, se requiere una resistencia de frenado externa de tamaño apropiado para disipar eficazmente la energía regenerativa. Para instalaciones con cables de motor largos, se recomienda el uso de un filtro de salida para proteger el motor de picos de tensión y reducir la interferencia electromagnética (EMI).
Instalación y factores ambientales: La adhesión a los espacios libres especificados alrededor del inversor es esencial para el flujo de aire y el enfriamiento adecuados. Debe considerarse el entorno operativo, asegurando que la temperatura ambiente, la humedad y los niveles de polvo y gases corrosivos permanezcan dentro de los límites especificados del producto para garantizar la fiabilidad y una larga vida útil.
Preguntas frecuentes (FAQ)
1. ¿Cómo beneficia el control vectorial sin sensor del GD20-110G-4 mi aplicación?
El control vectorial sin sensor proporciona un rendimiento superior en comparación con el control V/F básico. Permite que la unidad produzca un par de arranque alto, mantenga la velocidad del motor constante incluso bajo cargas cambiantes y opere sin problemas a velocidades muy bajas. Esto da como resultado un mejor control del proceso, un menor riesgo de estancamiento del motor y una eficiencia mejorada para aplicaciones como transportadores, mezcladoras y máquinas herramientas.
2. ¿Cuál es el propósito del reactor DC incorporado?
El reactor de CC incorporado sirve a dos propósitos principales. En primer lugar, mejora el factor de potencia de entrada del accionamiento, reduciendo la potencia reactiva extraída de la red y potencialmente evitando sanciones de utilidad. En segundo lugar, ayuda a suprimir los armónicos de línea, minimizando la interferencia eléctrica con otros equipos conectados a la misma fuente de alimentación y garantizando una calidad de energía más limpia.
3. ¿Puede este inversor comunicarse con un sistema central PLC o SCADA?
Sí, el GD20-110G-4 viene con un puerto de comunicación RS485 incorporado. Soporta protocolos de comunicación industrial estándar, como MODBUS, lo que permite una integración sin problemas con controladores lógicos programables (PLC), interfaces hombre-máquina (HMI) y sistemas SCADA más grandes para monitoreo, control y adquisición de datos centralizados.
4. ¿Qué mantenimiento requiere este inversor de frecuencia?
El mantenimiento es principalmente preventivo. Las tareas clave incluyen asegurarse de que las aberturas de refrigeración estén limpias y sin obstáculos, comprobar la estanqueidad de las conexiones de alimentación durante el tiempo de inactividad programado y monitorear el estado y el rendimiento del ventilador de refrigeración. El diseño del ventilador de fácil extracción simplifica su inspección y reemplazo cuando sea necesario.
¿La unidad de frenado incorporada es suficiente para todas las necesidades de desaceleración?
La unidad de frenado incorporada gestiona la conmutación de la resistencia de frenado. Sin embargo, la propia resistencia de frenado es un componente externo que debe seleccionarse y dimensionarse en función de los requisitos de inercia y desaceleración de la aplicación específica. Para aplicaciones con inercia muy alta o que requieren paradas rápidas, es obligatoria una resistencia de frenado externa de tamaño adecuado para disipar de forma segura la energía regenerada.
