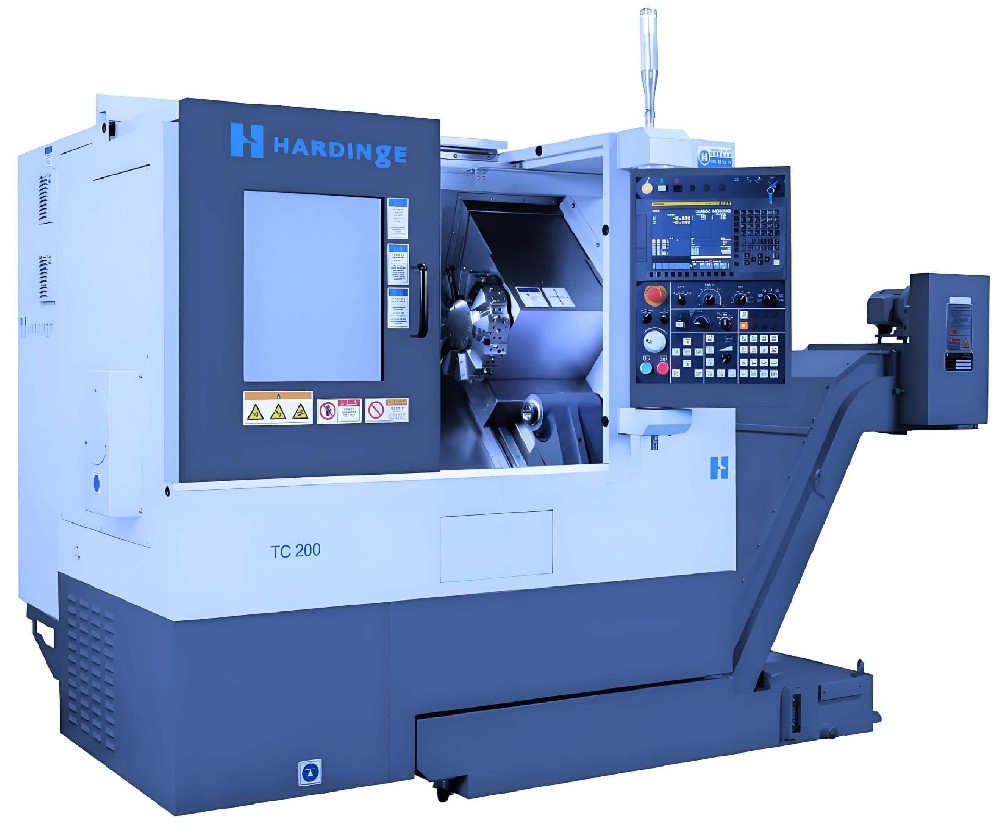

El HARDINGE TC200 es un formidable tornillo CNC industrial diseñado para fabricantes que se niegan a comprometer la precisión y la fiabilidad. Esta máquina encarna el legado de excelencia de Hardinge en mecanizado de súper precisión, ofreciendo una solución robusta para producir componentes complejos con una precisión y repetibilidad excepcionales. Diseñado con un enfoque en la rigidez, la estabilidad térmica y la operación fácil de usar, el TC200 está equipado con un potente sistema de control Fanuc 0i-TF Plus como estándar, lo que lo convierte en un activo versátil y productivo para talleres de trabajo y entornos de producción de alto volumen por igual. Sus capacidades son particularmente adecuadas para los sectores aeroespacial, médico y automotriz, donde las tolerancias son estrictas y la calidad es primordial. Este artículo profundiza en las especificaciones técnicas, las innovaciones de diseño y las aplicaciones prácticas que hacen del TC200 una elección distinguida en el mundo de la tecnología de torno de alta precisión.
1 Especificaciones técnicas y dimensiones físicas
El HARDINGE TC200 está construido con una generosa envoltura de trabajo para acomodar una amplia gama de tamaños de piezas. La máquina cuenta con un diámetro máximo de oscilación de 500 mm, lo que le permite manejar piezas de trabajo considerables con facilidad. Su diámetro máximo de mecanizado es de 350 mm, con un desplazamiento sustancial en el eje Z de 350 mm, lo que permite la producción de piezas largas y delgadas sin sacrificar la precisión. El eje X ofrece un recorrido de 178 mm, lo que proporciona amplio espacio para operaciones complejas de giro y enfrentamiento.
En términos de precisión, el TC200 se fabrica y prueba en pleno cumplimiento con la rigurosa norma ISO 230-2 para centros de torneo. Este compromiso con la garantía de calidad da como resultado una precisión de posicionamiento excepcional del eje: los ejes X y Z logran una precisión de posicionamiento de 0,008 mm. Además, la máquina demuestra una notable repetibilidad, con una repetibilidad de viaje completo de 0,004 mm para ambos ejes, asegurando que cada parte en una serie de producción sea consistente con la última. La configuración estándar incluye una torreta tipo T de 10 estaciones y un mandril de 8 pulgadas, creando una célula de fabricación potente y lista para funcionar.
2 Características de diseño y filosofía de ingeniería
2.1 Rigidez estructural y estabilidad térmica sin compromisos
La base de cualquier torno de alta precisión es su capacidad para resistir las fuerzas y el calor generados durante el mecanizado. Los componentes de la cama y el núcleo del TC200 están construidos de alta calidad, polímero-hormigón o hierro fundido pesadamente nervioso, lo que proporciona una amortiguación de vibraciones superior en comparación con los marcos de acero convencionales. Esta amortiguación inherente es crítica para lograr acabados superficiales finos y prolongar la vida útil de la herramienta. Además, la máquina está diseñada para gestionar el crecimiento térmico de manera eficaz. Los componentes clave, como el husillo y los tornillos de bola, a menudo están equipados con sistemas de enfriamiento para mantener una temperatura constante. Este enfoque de ingeniería permite que el TC200 logre y mantenga una desviación de diámetro total tan baja como 0,00012 pulgadas (3 micras) con un tiempo de calentamiento mínimo, un factor crítico para el trabajo de alta precisión.
2.2 Sistema de husillo y herramientas de alta precisión
En el corazón del TC200 se encuentra un husillo de alto rendimiento que es central para su identidad como torno CNC industrial de precisión. La herencia de Hardinge en tecnología de collet es evidente en el diseño del husillo "Collet-ready" del TC200. Este sistema patentado permite la instalación directa de mandriles sin adaptador, minimizando el sobresaliente y maximizando la rigidez. El resultado es una transferencia más directa de la precisión innata del husillo a la pieza de trabajo, lo que da un mejor control dimensional y acabados superficiales superiores. El husillo utiliza rodamientos de alta precisión y pretensionados y a menudo es accionado por un motor integrado, eliminando el potencial de vibración y pérdida de potencia asociada con los accionamientos de correa. Esta configuración garantiza una alta entrega de par y precisión de rotación, que son esenciales para materiales exigentes y cortes de acabado finos.
2.3 Sistemas avanzados de control y retroalimentación
El mecanizado de precisión es imposible sin un control preciso. El TC200 viene de serie con un sistema CNC Fanuc 0i-TF Plus, conocido por su fiabilidad y potentes capacidades de procesamiento. Para complementar este control, la máquina puede estar equipada con dispositivos de retroalimentación de alta resolución. La inclusión de una escala de vidrio de alta precisión en el eje X, por ejemplo, proporciona una retroalimentación posicional directa, eliminando efectivamente los errores que pueden surgir de la reacción mecánica o la expansión térmica en el tornillo de bola. Esto crea un sistema de bucle cerrado que garantiza que la herramienta se mueve a la posición exacta comandada, lo que permite resoluciones de control tan finas como 0,00001 pulgadas y repetibilidad en el rango de 0,00003 pulgadas.
3 Rendimiento y ventajas operativas
3.1 Acabado de superficie superior y precisión geométrica
El efecto sinérgico de la estructura rígida del TC200, el husillo estable y los sistemas de retroalimentación precisos se traducen directamente en una calidad de pieza excepcional. La máquina es capaz de producir acabados superficiales de 8 micro pulgadas o mejor, reduciendo o eliminando la necesidad de operaciones de acabado secundario. La alta precisión geométrica de las piezas producidas se verifica mediante rigurosas pruebas de barras de bola, lo que garantiza la circularidad y la precisión de contorno que cumple con los requisitos de aplicación más estrictos.
3.2 Mayor productividad y flexibilidad operativa
El TC200 está diseñado no solo para la precisión, sino también para la eficiencia. La torreta de tipo T estándar de 10 estaciones permite que una amplia gama de herramientas estén disponibles para piezas complejas, facilitando operaciones complejas de torneo, perforación y taladrado en una única configuración. Las opciones para herramientas en vivo y control del eje C amplían aún más sus capacidades en el ámbito del mecanizado por torneo de molino, lo que permite completar las piezas en una sola sujeción y reducir drásticamente el tiempo de producción total. El intuitivo sistema de control Fanuc, a menudo combinado con una interfaz fácil de usar, simplifica la programación y la configuración, lo que lo hace accesible para los mecánicos cualificados y reduce la curva de aprendizaje para los nuevos operadores.
4 Industrias objetivo y escenarios de aplicación
El HARDINGE TC200 encuentra su aplicación primaria en industrias donde la precisión no es negociable. En la industria médica, se utiliza para fabricar componentes críticos para instrumentos quirúrgicos e implantes, donde la biocompatibilidad y las tolerancias exigentes son primordiales. La industria aeroespacial confía en el TC200 para producir componentes de alta integridad como accesorios hidráulicos y carcasas de sensores a partir de aleaciones duras y exóticas. Además, el sector automotriz utiliza este torno para crear piezas de transmisión de precisión, componentes del sistema de combustible y otros elementos de alto volumen y alta precisión. Su robustez también lo convierte en una opción ideal para la industria de moldes y matrices, donde puede mecanizar núcleos y cavidades complejas con excelente calidad de superficie.
5 Patrimonio de marca y contexto tecnológico
Hardinge Inc. ha sido un firme en la industria de la máquina herramienta durante más de un siglo, construyendo una reputación en el mecanizado de "super precisión". El TC200 es un producto de esta rica herencia, incorporando décadas de aprendizaje e innovación en su diseño. Los centros de torneo de la serie T de la compañía, que incluyen el TC200, son reconocidos por establecer estándares en torneo de alta precisión y alto rendimiento, lo que permite a los fabricantes elevar su calidad de piezas y capacidades de fabricación. La filosofía de Hardinge integra las mejores prácticas en diseño y fabricación, a menudo resultando en máquinas que requieren una mínima intervención humana para producir piezas al más alto nivel de precisión.
Preguntas frecuentes (FAQ)
1. ¿Para qué aplicaciones específicas es el Hardinge TC200 más adecuado?
El TC200 está diseñado para la fabricación de alta precisión y alto volumen. Se destaca en industrias como la aeroespacial, médica y automotriz, donde los componentes requieren tolerancias extremadamente estrechas y acabados superficiales superiores. Su rigidez y precisión lo hacen ideal para mecanizar piezas complejas de una amplia variedad de materiales, incluyendo metales, plásticos y compuestos avanzados, tanto en configuraciones de células de producción independientes como integradas.
2. ¿Cómo el diseño del husillo 'Collet-ready' beneficia el proceso de mecanizado?
El husillo patentado "Collet-ready" es un diferenciador significativo. Permite el montaje directo de mandriles sin adaptador, lo que minimiza el sobresaliente y maximiza la rigidez. Esta conexión directa asegura que la precisión inherente de los rodamientos del husillo se transfiere directamente a la pieza de trabajo, lo que resulta en un mejor TIR (Total Indicator Runout), acabados superficiales mejorados y una vida útil más larga de la herramienta debido a la reducción de la vibración.
3. ¿Qué medidas incorpora el TC200 para garantizar la estabilidad térmica a largo plazo y la precisión?
El TC200 está diseñado con estabilidad térmica como consideración principal. Las características clave a menudo incluyen un sistema de enfriamiento para el husillo y los tornillos de bola para gestionar la generación de calor. Además, el uso de materiales térmicamente estables para la estructura de la máquina y la inclusión potencial de escalas de retroalimentación directa en los ejes ayudan a compensar cualquier crecimiento térmico mínimo, garantizando una precisión y repetibilidad consistentes durante largas series de producción.
¿Puede el TC200 integrarse en un sistema de fabricación automatizado o una célula?
Sí, el TC200 es un excelente candidato para la automatización. Su robusto sistema de control e interfaz estandarizada permiten una integración sin problemas con cargadores y descargadores robóticos de piezas, sistemas de pórtico y soluciones de manipulación de materiales transportadas. Esto lo hace perfectamente adecuado para entornos de fabricación sin luces, donde puede operar sin supervisión durante períodos prolongados, aumentando drásticamente la productividad general.
