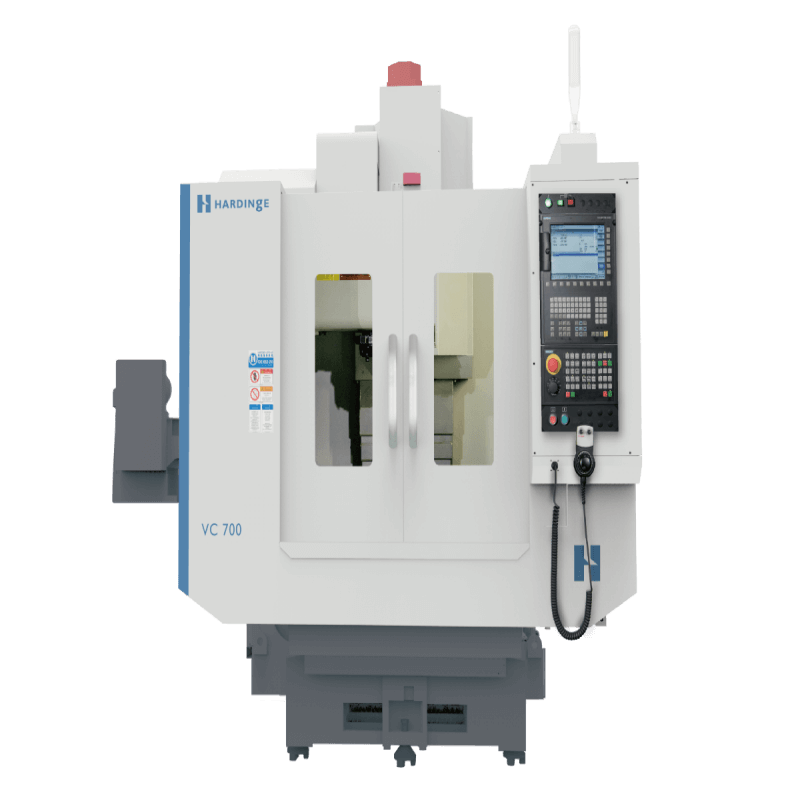

HARDINGE VC700 Centro de mecanizado VMC de precisión de alto rendimiento

El HARDINGE VC700 es una solución definitiva en el mundo del mecanizado de precisión, encarnando un legado de excelencia de ingeniería estadounidense adaptado a las demandas de fabricación modernas. Este VMC de precisión está meticulosamente diseñado para ofrecer una precisión excepcional, rigidez robusta y una eficiencia operacional notable en una huella compacta. Está diseñado para talleres de máquinas e instalaciones de fabricación que requieren una calidad sin compromisos para piezas complejas en industrias como la óptica aeroespacial, médica y de precisión. El VC700 no es simplemente una máquina; es un sistema integrado donde cada componente, desde las fundiciones fundamentales hasta el husillo de alta velocidad, está optimizado para trabajar en armonía, asegurando acabados superficiales superiores, tolerancias ajustadas y fiabilidad a largo plazo tanto para la producción de alto volumen como para componentes complejos y únicos.

1 Visión general del producto y filosofía tecnológica básica

El HARDINGE VC700 es un centro de mecanizado vertical de alto rendimiento que representa una sinergia perfecta de principios mecánicos probados en el tiempo y tecnología de fabricación avanzada. La filosofía de diseño de Hardinge para la serie VC se centra en crear máquinas que son "del tamaño correcto", ofreciendo un equilibrio óptimo entre una generosa envoltura de trabajo y una presencia física que ahorra espacio en el piso del taller. El VC700 está construido para proporcionar un entorno estable y amortiguador de vibraciones para el corte de precisión, un requisito crítico para el mecanizado de aceros endurecidos, aleaciones exóticas y plásticos de ingeniería con precisión a nivel de micrón. Su integración con controles CNC líderes en la industria, como el Fanuc 0i MF Plus o Siemens 828D, lo convierte en una pieza central versátil e inteligente para cualquier operación de mecanizado de alto valor.

2 Especificaciones técnicas detalladas y métricas de rendimiento

La capacidad del VMC HARDINGE está claramente definida por sus rigurosas especificaciones técnicas. La máquina cuenta con desplazamientos de eje sustanciales de 720 mm en el eje X, 410 mm en el eje Y y 430 mm en el eje Z, proporcionando un cubo de trabajo versátil. La mesa de trabajo mide 800 mm por 400 mm y está clasificada para una capacidad de carga sustancial de 300 kg, que acomoda una amplia gama de tamaños de piezas y accesorios. Un diferenciador crítico para cualquier VMC de precisión es su precisión, y el VC700 se calibra a una impresionante precisión de posicionamiento de ≤0.008 mm y una repetibilidad de ≤0.004 mm a través de todos los ejes lineales, como se verifica en relación con las normas internacionales como ISO 230-2.

3 Características críticas del diseño y elementos de construcción

3.1 Rigidez estructural y estabilidad térmica sin compromisos

La base del rendimiento del VC700 es su fundición de hierro gris de alta calidad con costillas pesadas para la cama y la columna. Este material se selecciona por sus propiedades de amortiguación inherentes superiores, que absorben la energía vibratoria de las fuerzas de corte, lo que resulta en un mejor acabado superficial y una vida útil prolongada de la herramienta. El diseño estructural se refina aún más utilizando el Análisis de Elementos Finitos (FEA) para optimizar la geometría, garantizando la máxima rigidez y estabilidad térmica bajo cargas operativas variables. Esta base robusta es lo que permite que el VC700 realice fresado pesado de manera tan eficaz como el acabado de alta velocidad.

3.2 Sistema de movimiento y guía de alto rendimiento

El movimiento de precisión se logra mediante una combinación de componentes de alta calidad y un diseño de accionamiento directo. Los tres ejes lineales (X, Y, Z) son alimentados por servomotores conectados directamente a tornillos de bola de precisión de grado C3 de 32 mm de diámetro. Este acoplamiento directo elimina la reacción y proporciona un movimiento altamente sensible. Para orientación, el VC700 emplea formas de rodillos lineales de alta calidad de fabricantes de renombre como THK, que ofrecen una alta capacidad de carga y una suavidad de movimiento excepcional. Esta combinación garantiza un posicionamiento rápido y preciso y una larga vida útil sin mantenimiento.

3.4 Tecnología avanzada de husillo y herramientas

En el corazón del VC700 se encuentra un husillo potente y equilibrado con precisión. La configuración estándar es de 12.000 rpm, tipo BBT40 (Big Plus®), con un sistema de accionamiento directo motorizado que elimina las ineficiencias y la vibración potencial de los accionamientos de correa. El sistema de cónico de doble contacto BBT40 es una característica clave, donde el soporte de herramientas se interfaza con el husillo tanto en el cónico como en la cara, lo que resulta en una rigidez y seguridad de soporte de herramientas mucho mejoradas. Este sistema mejora significativamente la estabilidad de mecanizado, permite mayores tasas de eliminación de metales y mejora la repetibilidad del eje Z. Un sistema de soplado automático limpia el husillo cónico antes de cada cambio de herramienta, evitando que los contaminantes afecten a la precisión del asiento de la herramienta.

3.5 Sistemas integrados de automatización y seguridad

Diseñado para el funcionamiento ininterrumpido, el VC700 viene de serie con un cambio de herramientas automático tipo brazo fiable (ATC) con una capacidad de 20 estaciones. Esto permite que un repertorio diverso de herramientas esté disponible para ciclos de mecanizado complejos sin intervención manual. La seguridad del operador es primordial, con una puerta de seguridad interbloqueada con un mecanismo de bloqueo con cable duro que impide el acceso mientras la máquina está en ciclo, lo que garantiza un entorno de trabajo seguro.

4 Ventajas operacionales y beneficios de aplicaciones del mundo real

La ingeniería meticulosa del HARDINGE VC700 se traduce en beneficios directos y tangibles para el usuario final. La excepcional rigidez y estabilidad térmica de la máquina le otorgan la capacidad única de manejar una amplia gama de materiales, desde aluminio y acero inoxidable hasta aleaciones de alta temperatura. Esto hace que el VMC Hardinge sea una solución ideal de una sola plataforma para talleres de trabajo que encuentran trabajos diversos. El husillo de alta velocidad y las velocidades rápidas de traversión minimizan el tiempo de no corte, lo que conduce a tiempos de ciclo más cortos y un mayor rendimiento. Además, la fiabilidad probada y los bajos requisitos de mantenimiento del diseño VC700 maximizan el tiempo de actividad de la máquina, proporcionando un mejor retorno de la inversión y reduciendo el costo total de propiedad durante el ciclo de vida de la máquina.

5 Diversos escenarios de aplicación y soluciones industriales

La versatilidad del VC700 lo convierte en un activo valioso en numerosos sectores de alta tecnología. En la industria de dispositivos médicos, su alta precisión y repetibilidad son esenciales para la fabricación de componentes de instrumentos quirúrgicos complejos, implantes ortopédicos y piezas de equipo de diagnóstico. El sector aeroespacial utiliza el VC700 para producir componentes robustos y fiables para sistemas de combustible, actuadores y carcasas de aviónica, donde la integridad del material y la precisión dimensional no son negociables. Además, la máquina es perfectamente adecuada para la industria de moldes y matrices, donde su capacidad para lograr excelentes acabados superficiales reduce la necesidad de pulido manual, acelerando el tiempo de comercialización de moldes por inyección y matrices fundidas a presión.

Perspectiva ampliada: El valor estratégico de la tecnología VMC de precisión

Invertir en una máquina como la HARDINGE VC700 es una decisión estratégica que impacta las capacidades, la reputación y el resultado final de un fabricante.

El papel de un VMC de precisión en una fábrica digital moderna

Un VMC de precisión ya no es una isla aislada de automatización. Máquinas como la VC700 están diseñadas para integrarse sin problemas en un ecosistema de fabricación digital. Con opciones de conectividad estándar como Ethernet y USB, el VC700 puede alimentar fácilmente datos operacionales a sistemas de monitoreo de toda la planta, lo que permite el análisis de rendimiento en tiempo real y la programación de mantenimiento predictivo. Esta conectividad es el primer paso hacia la construcción de una célula de fabricación apagada, donde la máquina puede operar sin supervisión durante períodos prolongados, aumentando drásticamente la utilización de activos.

Hacer la elección informada: Criterios clave de selección

Al evaluar un centro de mecanizado vertical, se deben considerar varios factores más allá de las especificaciones básicas. La tecnología del husillo (BT vs. BBT) tiene una correlación directa con la calidad de la pieza y la eficiencia de mecanizado alcanzables. La construcción de la máquina y la calidad de sus componentes de movimiento lineal son indicadores principales de su precisión y durabilidad a largo plazo. La capacidad de servicio, el acceso al soporte técnico y la disponibilidad de capacitación también son cruciales para mantener el rendimiento máximo a lo largo de los años. El HARDINGE VC700 obtiene altas puntuaciones en todos estos frentes, respaldado por una red de servicio global y una reputación para construir máquinas duraderas.

Preguntas frecuentes (FAQ)

¿Para qué industrias específicas es más adecuado el Hardinge VC700?

El VC700 es excepcionalmente adecuado para industrias donde la precisión, la fiabilidad y el acabado superficial superior son primordiales. Esto incluye el sector médico y dental para implantes y herramientas quirúrgicas, la industria aeroespacial para componentes críticos, el sector automotriz para prototipos y piezas de alto rendimiento, y la industria de moldes y matrices donde su estabilidad y precisión reducen el tiempo de acabado.

¿Cómo difiere el sistema de husillo BBT40 de un BT40 estándar y por qué es importante?

El sistema BBT40 es un diseño de doble contacto. Mientras que un soporte de herramientas BT40 estándar contacta con el husillo solo en la superficie cónica, el soporte BBT40 hace contacto simultáneo con el husillo cónico y la cara del husillo. Esto crea una conexión mucho más rígida, minimizando la desviación de la herramienta durante cortes pesados y amortiguando las vibraciones. El resultado es la capacidad de tomar cortes más agresivos, lograr mejores acabados superficiales y mejorar significativamente la vida útil de la herramienta y la consistencia dimensional, especialmente en las operaciones de fresado en el eje Z.

¿Cuáles son los factores clave que contribuyen a la reconocida precisión a largo plazo del VC700?

Varias características de ingeniería trabajan en conjunto para garantizar la longevidad de la precisión. El uso de fundiciones de hierro gris de alta calidad proporciona una amortiguación de vibraciones inherente y estabilidad térmica. Los tornillos de bola pre-tensionados de grado C3 y las guías lineales de alta precisión resisten al desgaste y mantienen la alineación. Además, el husillo de accionamiento directo y el sistema de herramientas BBT40 minimizan las fuentes potenciales de error. Finalmente, los rigurosos procedimientos de calibración y prueba de Hardinge en la fábrica establecieron una alta línea de base para la precisión que la máquina está construida para mantener.

¿Se puede integrar el VC700 en una célula de fabricación automatizada?

Por supuesto. El VC700 es un excelente candidato para la automatización. Su robusta construcción y estabilidad térmica lo hacen adecuado para ciclos largos y sin supervisión. El ATC estándar se puede complementar con un sistema de piscina de paletas o integrarse con una cargadora robótica para la producción continua. El sistema CNC de la máquina proporciona interfaces estándar para comunicarse con equipos de automatización externos, lo que lo convierte en una inversión flexible y a prueba de futuro para las tiendas que buscan escalar sus capacidades de producción.
