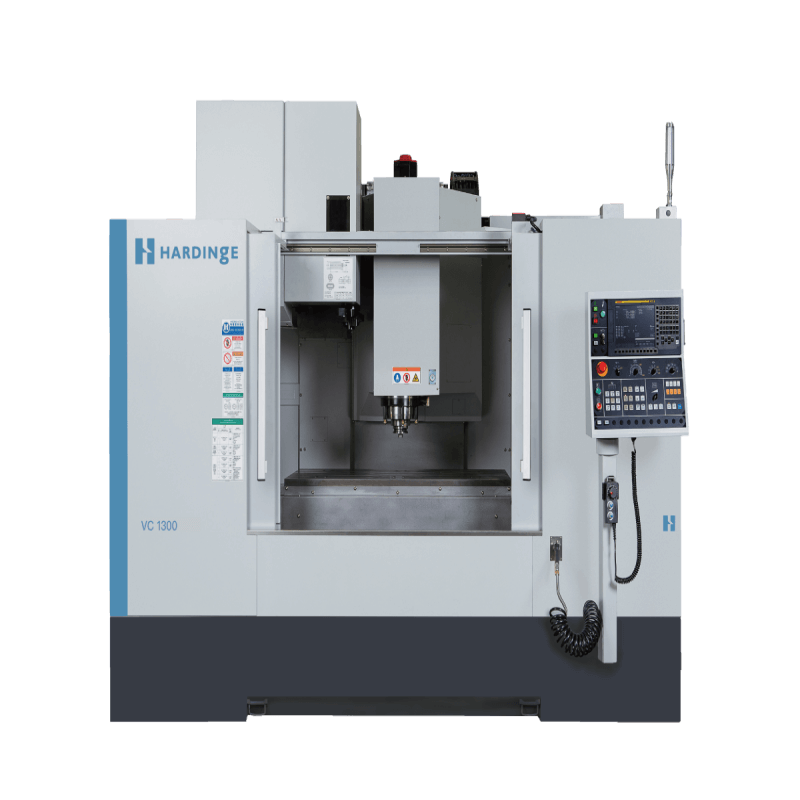

Centro de mecanizado vertical de precisión de alta velocidad HARDINGE VC1300

El centro de mecanizado vertical de precisión HARDINGE VC1300 es un testimonio de la ingeniería avanzada en el ámbito de la fabricación de alta precisión. Diseñado y fabricado por Hardinge, una marca sinónima de fiabilidad e innovación en la industria de las máquinas herramientas, este modelo está diseñado para ofrecer una precisión y estabilidad excepcionales para las tareas de mecanizado más exigentes. Con una construcción robusta centrada en la rigidez y la estabilidad térmica, el VC1300 es capaz de mantener tolerancias ajustadas incluso durante largos ciclos de producción. Sirve como una solución ideal para un amplio espectro de industrias, incluyendo la industria aeroespacial, médica, automotriz y la fabricación de matrices / moldes, donde la precisión, la repetibilidad y la calidad sin compromisos son requisitos no negociables para el éxito en un paisaje competitivo.

1. Visión general del producto y legado de marca

El VC1300 es un miembro destacado de la famosa serie VC de centros de mecanizado verticales de Hardinge. Hardinge ha construido una formidable reputación a lo largo de los años centrándose en los principios básicos de precisión, durabilidad e integración tecnológica. La filosofía de diseño de la compañía enfatiza un enfoque de sistemas, donde cada componente, desde la fundición de base hasta el husillo y el sistema de control, está diseñado para trabajar en perfecta armonía. Esto garantiza que el usuario final reciba una máquina herramienta que es mayor que la suma de sus partes. La VC1300 encarna esta filosofía, representando una máquina que no solo está construida para las especificaciones en una hoja de datos, sino para la productividad del mundo real y la retención de precisión durante toda su vida útil, apoyando a los fabricantes en el logro de nuevos niveles de excelencia en la fabricación.

Especificaciones técnicas y métricas de rendimiento

El HARDINGE VC1300 está definido por un conjunto de especificaciones técnicas que establecen su capacidad y su envolvente de rendimiento, lo que lo hace adecuado para el mecanizado de piezas de trabajo de tamaño medio a grande.

Viaje del eje y sobre de trabajo: La máquina ofrece viajes sustanciales del eje, con un viaje del eje X de 1300 mm, un viaje del eje Y de 700 mm y un viaje del eje Z de 635 mm. Esto proporciona un volumen de trabajo generoso para una amplia gama de componentes.

Precisión de posicionamiento y repetibilidad: Una característica distintiva del VC1300 es su excepcional precisión. La máquina cuenta con una precisión de posicionamiento de 0,012 mm y una precisión de repetibilidad de 0,006 mm en todos los ejes lineales (X, Y, Z). Este alto nivel de precisión garantiza que las piezas complejas se mecanizen correctamente la primera vez y para cada iteración posterior.

Mesa de trabajo y capacidad de carga: La mesa de trabajo mide 1425 mm de longitud por 700 mm de ancho, proporcionando una plataforma sustancial y estable para piezas y accesorios. Está soportado por una robusta capacidad de carga de 1500 kg, lo que permite el montaje seguro de piezas pesadas o configuraciones de accesorios complejos sin comprometer el rendimiento de la máquina.

Configuración y velocidades del husillo: Si bien las opciones específicas del husillo pueden variar, las máquinas de esta clase de Hardinge a menudo cuentan con husillos de alto rendimiento diseñados tanto para potencia como para precisión. La distancia de la nariz del husillo a la superficie de la mesa oscila entre 133 mm y 768 mm, y la línea central del husillo a la distancia de protección del eje Z (distancia de la garganta) es de 725 mm, lo que ofrece una flexibilidad vertical significativa.

Características de diseño 3.Core y elementos de construcción

El rendimiento del VC1300 está arraigado en su diseño meticuloso y el uso de materiales y componentes de alta calidad a lo largo de su construcción.

Máquina Rígida Cama y Estructura: La base del VC1300 es su cama de hierro fundido de alta calidad con costillas pesadas. Este material se elige por su capacidad superior para amortiguar las vibraciones, lo que es crítico para lograr acabados superficiales finos y mantener la integridad de la herramienta. Toda la estructura está diseñada utilizando análisis de elementos finitos (FEA) para optimizar la geometría para la máxima rigidez estática y dinámica, resistendo efectivamente las fuerzas de corte y minimizando la desviación.

Sistema de accionamiento y guía de ejes de precisión: Todos los ejes lineales son alimentados por servomotores de alto par acoplados con tornillos de bola de precisión pretensos. Esta combinación garantiza un posicionamiento rápido, sensible y preciso. Los ejes se mueven en guías lineales endurecidas y a tierra, que proporcionan movimiento de baja fricción, alta rigidez y excelente resistencia al desgaste, lo que contribuye a la precisión a largo plazo de la máquina.

Gestión de la estabilidad térmica: Para combatir los efectos del crecimiento térmico que pueden comprometer la precisión, Hardinge incorpora estrategias de enfriamiento avanzadas. Estos pueden incluir un sistema de enfriamiento del husillo que mantiene una temperatura constante en el alojamiento del husillo y un diseño termosimétrico que minimiza la distribución desigual del calor dentro de la estructura de la máquina.

Control CNC avanzado y software: El VC1300 está típicamente equipado con un sistema CNC de última generación, como la plataforma Siemens Sinumerik. Esto proporciona una interfaz poderosa y fácil de usar para programación, simulación y operación. El control soporta funciones complejas como algoritmos de mecanizado de alta velocidad, transformación de 5 ejes y control de contorno adaptativo, que son esenciales para mecanizar geometrías complejas de manera eficiente y precisa.

Áreas de aplicación primarias y soluciones de la industria

La combinación de precisión, potencia y tamaño del HARDINGE VC1300 lo convierte en un activo versátil en numerosos sectores de fabricación de alta tecnología y de alto valor.

Componentes aeroespaciales y de defensa: La máquina es perfectamente adecuada para producir componentes estructurales, piezas de tren de aterrizaje y carcasas de motores de materiales difíciles de maquinar como titanio e Inconel. Su estabilidad y precisión son cruciales para cumplir con los estrictos estándares de calidad y seguridad de esta industria.

Fabricación de dispositivos médicos e implantes: En el campo médico, donde los componentes a menudo presentan geometrías complejas y requieren acabados superficiales impecables, el VC1300 sobresale. Es capaz de mecanizar instrumentos quirúrgicos, implantes ortopédicos y prótesis de materiales como acero inoxidable, cobalto-cromo y PEEK, asegurando el cumplimiento de las especificaciones biomédicas críticas.

Prototipado automotriz y piezas de alto rendimiento: La industria automotriz aprovecha el VC1300 para crear prototipos precisos, componentes del motor y piezas de transmisión. Su capacidad para manejar tanto materiales ferrosos como no ferrosos con alta eficiencia lo hace ideal para aplicaciones de deportes de motor y el desarrollo de tecnologías automotrices de próxima generación.

Fabricación de moldes y matrices de precisión: para la industria de herramientas y matrices, el VC1300 ofrece la precisión necesaria y la calidad de acabado de superficie para la producción de moldes de inyección, matrices de estampado y matrices de forja. La rigidez de la máquina permite el fresado agresivo de aceros para herramientas endurecidos, reduciendo el tiempo de mecanizado general y mejorando el rendimiento del proyecto.

5.Ventajas operacionales y beneficios económicos

Invertir en un HARDINGE VC1300 se traduce en varias ventajas clave que afectan directamente la productividad, la calidad y el costo total de propiedad.

Mejora de la calidad y la consistencia de la pieza: la excepcional repetibilidad de la máquina garantiza que cada pieza producida sea idéntica a la primera, reduciendo drásticamente las tasas de chatarra y la necesidad de inspección post-proceso. Esta consistencia es invaluable para las series de producción de alto volumen y la fabricación de componentes críticos.

Aumento del rendimiento y tiempos de ciclo reducidos: Con características como altas velocidades rápidas de traversión y aceleración / desaceleración rápida, el VC1300 minimiza el tiempo de no corte. Cuando se combina con capacidades de mecanizado de alta velocidad y refrigerante de alta presión a través del husillo, puede reducir significativamente los tiempos totales de ciclo de la parte, aumentando la capacidad total de la tienda.

Acabado de superficie superior y vida útil de la herramienta: Las características inherentes de rigidez y amortiguación de vibraciones de la estructura de la máquina, combinadas con un husillo estable y preciso, permiten mayores tasas de eliminación de metales y acabados superficiales más finos. Esta estabilidad también reduce el chatter, lo que prolonga la vida útil de las herramientas de corte, lo que lleva a menores costos de herramientas con el tiempo.

Confiabilidad a largo plazo y retención de la precisión: el compromiso de Hardinge con la fabricación de calidad y el uso de componentes premium aseguran que el VC1300 es un activo duradero. La máquina está diseñada para mantener su precisión original durante años, incluso en entornos de producción exigentes, protegiendo la inversión del fabricante y garantizando un retorno consistente.

Perspectiva ampliada: El papel de los centros de mecanizado vertical de precisión en la fabricación moderna

Comprender el contexto más amplio de dónde encaja una máquina como la VC1300 ayuda a apreciar su valor estratégico en el taller.

La importancia estratégica de la precisión y la repetibilidad

En la fabricación moderna, la definición de calidad está intrínsecamente vinculada a la precisión dimensional y la repetibilidad. Un centro de mecanizado vertical de precisión va más allá del fresado básico y la perforación; es un sistema dedicado a mantener tolerancias excepcionalmente estrictas repetidamente durante largos períodos. Esta capacidad es fundamental en industrias donde la falla de componentes no es una opción, como en la industria aeroespacial o los implantes médicos. La repetibilidad publicada de la VC1300 de 0,006 mm es una métrica cuantificable que da a los ingenieros y equipos de garantía de calidad la confianza para diseñar y producir componentes cada vez más complejos e integrados, sabiendo que la máquina ejecutará el programa con consistencia constante.

2.Navegando la selección de un centro de mecanizado vertical

Elegir el VMC adecuado es una decisión crítica de inversión de capital. Se deben considerar varios factores más allá de los viajes básicos y la potencia del husillo.

Especificaciones de precisión vs. Necesidades de aplicación: Es vital coincidir con la precisión declarada de la máquina (por ejemplo, posicionamiento de 0,012 mm) con las tolerancias reales requeridas por las piezas que se van a producir. El exceso de especificación puede conducir a costes innecesarios, mientras que el exceso de especificación puede dar lugar a un rechazo parcial.

Rigidez y rendimiento dinámico: La construcción de la máquina, incluyendo la masa de las fundiciones y el tamaño de las guías, impacta directamente en su capacidad para manejar cortes pesados y mantener la precisión bajo carga. Una máquina robusta como la VC1300 exhibirá una vibración mínima, lo que permite mayores tasas de eliminación de materiales y mejores acabados superficiales.

Sistema de control y ecosistema de software: el control CNC es el cerebro de la máquina. Un sistema sofisticado como el Siemens Sinumerik encontrado en muchas máquinas Hardinge ofrece características avanzadas que pueden racionalizar la programación, optimizar las trayectorias de herramientas para el mecanizado de alta velocidad y facilitar operaciones complejas de múltiples ejes, lo que puede ser una necesidad para los trabajos futuros.

Serviceabilidad y soporte técnico: El valor a largo plazo de un VMC también está determinado por la red de soporte del fabricante. El acceso al servicio técnico sensible, la capacitación integral y las piezas de repuesto fácilmente disponibles es crucial para minimizar el tiempo de inactividad y garantizar el funcionamiento continuo.

Preguntas frecuentes (FAQ)

¿Qué características específicas de diseño del VC1300 contribuyen a su alta precisión y repetibilidad?

La alta precisión del VC1300 es el resultado de un enfoque de diseño holístico. La máquina utiliza una cama de hierro fundido de alta calidad con una estructura nervada para una amortiguación de vibraciones superior. Sus guías lineales endurecidas y a tierra aseguran un movimiento del eje suave y preciso, mientras que los tornillos de bola pretensos minimizan el crecimiento térmico y la reacción. Además, la integración de un sistema de enfriamiento para el husillo y la atención general a la simetría térmica en el diseño de la máquina trabajan en conjunto para estabilizar la temperatura de funcionamiento, lo que es un factor crítico para mantener la precisión y la repetibilidad a largo plazo.

2. ¿Para qué tipos de materiales es el VC1300 más adecuado?

La HARDINGE VC1300 está diseñada como una plataforma altamente versátil capaz de mecanizar una amplia gama de materiales de manera eficaz. Su construcción rígida y potente accionamiento del husillo lo hacen bien adecuado para aleaciones exigentes, incluyendo aceros inoxidables, titanio e Inconel, que son comunes en aplicaciones aeroespaciales y médicas. Simultáneamente, con el husillo apropiado y herramientas de corte, puede lograr un rendimiento de mecanizado de alta velocidad en aluminio y otros metales no ferrosos, lo que lo hace igualmente valioso para los sectores de matriz / molde e ingeniería de precisión general. La clave es seleccionar las opciones de husillo y herramientas apropiadas para coincidir con el enfoque del material primario.

3. ¿Cómo el sistema de control de la máquina mejora la usabilidad y la productividad?

Equipado con un CNC avanzado como el Siemens Sinumerik, el VC1300 se beneficia de un sistema de control que prioriza tanto la potencia como la experiencia del usuario. Este sistema ofrece interfaces de programación intuitivas, optimización sofisticada de la trayectoria de la herramienta para acabados más suaves y tiempos de ciclo más cortos, y capacidades de simulación robustas para prevenir colisiones. Características como el control de contorno adaptativo pueden ajustar automáticamente las tasas de alimentación para mantener una carga óptima de virutas, protegiendo la herramienta y la pieza de trabajo mientras maximiza las tasas de eliminación de materiales.

¿Cuáles son las principales industrias que utilizan el VC1300 y por qué?

Los principales adoptantes del VC1300 son las industrias donde la precisión, la fiabilidad y la capacidad de manejar una variedad de materiales son primordiales. Esto incluye la industria aeroespacial para el mecanizado de componentes críticos de materiales duros, el sector médico para la producción de implantes e instrumentos complejos y de alta tolerancia, la industria automotriz para el prototipo y la producción de piezas de alto rendimiento, y la industria de herramientas y matrices para la fabricación de moldes y matrices de alta calidad. Estos sectores eligen el VC1300 por su capacidad comprobada para ofrecer resultados consistentes y su construcción robusta que soporta rigurosos horarios de producción.

5. ¿Qué factores clave deben considerarse al instalar un VC1300?

La instalación adecuada es fundamental para lograr el rendimiento nominal de la máquina. Las consideraciones clave incluyen garantizar una base estructuralmente adecuada capaz de soportar el peso de la máquina y amortiguar las vibraciones operacionales, proporcionar una fuente de alimentación limpia y estable que cumpla con las especificaciones del fabricante para prevenir problemas eléctricos e instalar un sistema eficaz de filtración de aire y control de temperatura en el taller para minimizar la entrada de contaminantes y reducir las fluctuaciones térmicas ambientales que podrían afectar sutilmente la geometría y la precisión de la máquina con el tiempo.
