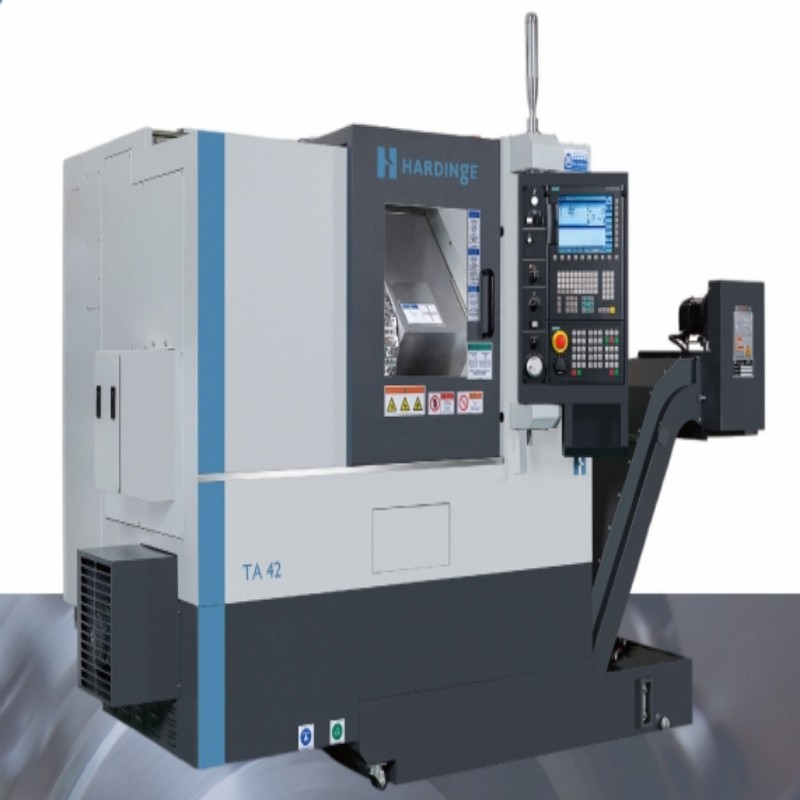

HARDINGE TA42 MSY Centro de torneado CNC para mecanizado de piezas endurecidas

1 Visión general del producto y posicionamiento estratégico en el mercado de torneo duro

El HARDINGE TA42 MSY representa una evolución sofisticada en el mecanizado de precisión, posicionándose como un centro de torneado CNC de alto rendimiento diseñado específicamente para aplicaciones complejas de torneado de piezas endurecidas. Esta solución de mecanizado multitarea integra la capacidad avanzada del eje Y y las operaciones secundarias del husillo para completar piezas complejas en una única configuración, eliminando la necesidad de operaciones secundarias y reduciendo significativamente el tiempo de producción total.

Como parte de la prestigiosa línea de ultraprecisión de la Serie T de Hardinge, el TA42 MSY se basa en la herencia de 125 años de excelencia en la fabricación de precisión de la compañía. La máquina está específicamente configurada para atender a la creciente demanda del mercado de soluciones de mecanizado completas capaces de manejar materiales endurecidos hasta 62 HRC, lo que la hace particularmente valiosa para las industrias que requieren una estabilidad dimensional excepcional y una calidad de acabado superficial en materiales difíciles de mecanizar.

La filosofía de diseño estratégico detrás del TA42 MSY se centra en proporcionar una plataforma de fabricación que combina capacidades de torneo de ultraprecisión con operaciones de fresado y perforación, todo dentro de la misma envoltura de trabajo. Este enfoque multifacético permite a los fabricantes producir componentes complejos con tolerancias geométricas estrictas mientras mantienen los acabados superficiales excepcionales requeridos en industrias como la aeroespacial, dispositivos médicos y aplicaciones automotrices de alto rendimiento.

2 Especificaciones técnicas y arquitectura de la máquina

El TA42 MSY incorpora una sólida base de la máquina que comienza con su configuración patentada de husillo "listo para el colector", lo que permite el montaje directo de los mandriles de colector sin adaptadores para una precisión superior de la pieza de trabajo y una mayor zona de trabajo utilizable. Este diseño innovador del husillo minimiza el sobresaliente de la pieza de trabajo, transfiriendo directamente la precisión del husillo a la pieza de trabajo para mejorar la precisión dimensional y el acabado superficial.

Las especificaciones del sistema de movimiento de precisión incluyen una precisión de posicionamiento de los ejes X y Z de 0,004 mm con una repetibilidad de 0,002 mm, con ambos ejes equipados con escalas de precisión para contrarrestar eficazmente los efectos de expansión térmica. La envoltura de trabajo de la máquina proporciona un diámetro de mecanizado máximo de 354 mm y una longitud de giro máxima de 435 mm, con un desplazamiento del eje X de 180 mm y un desplazamiento del eje Z de 435 mm cuando se configura con un manguito 16C estándar y una torreta de tipo T Hardinge.

La configuración multitarea incluye un husillo principal con capacidad de 6.000 RPM y un husillo secundario sincronizado para mecanizar piezas completas en una operación. El eje Y integrado proporciona ±25 mm de desplazamiento para operaciones de fresado y perforación fuera del centro. La máquina emplea BMT (sistema de montaje de herramientas de bloque) patentado de Hardinge con interfaz de herramientas de 45 mm, proporcionando rigidez superior para operaciones de mecanizado pesado en materiales endurecidos.

3 Tecnología básica e innovaciones de rendimiento

La Gestión Avanzada de la Estabilidad Térmica representa una innovación crítica en el diseño TA42 MSY. La máquina incorpora un sistema de control de temperatura activo que mantiene condiciones térmicas consistentes durante las operaciones de producción prolongadas. Esta estabilidad térmica se mejora aún más por la construcción de lecho lleno de polímero-hormigón que proporciona una amortiguación de vibraciones superior y estabilidad geométrica a largo plazo, esencial para mantener precisiones a nivel de micrón en entornos de producción.

Las capacidades de torneo duro mejoradas con precisión se logran a través de la dinámica estructural optimizada de la máquina y el sistema de control de servo. El TA42 MSY puede lograr la redondeza de la pieza de trabajo de 0,25 μm, la precisión de contorno de 5 μm y la rugosidad de la superficie de Ra 0,2 μm. Al mecanizar superaleaciones resistentes al calor o aleaciones de titanio, la máquina demuestra una vida útil de hasta un 50% más larga en comparación con los centros de torneo convencionales, atribuible a su excepcional rigidez dinámica y características de amortiguación de vibraciones.

El sistema de mecanizado multieje integrado permite la fabricación completa de piezas en un solo mandril. La capacidad del eje Y permite fresado de contorno complejo, perforación transversal y generación de características fuera del centro. El husillo secundario sincronizado proporciona transferencia completa de piezas para operaciones de retrotrabajo, eliminando la manipulación manual de piezas y asegurando la alineación perfecta entre las características de operación primera y segunda.

Soluciones específicas de la aplicación e implementaciones de la industria

La fabricación de componentes médicos se beneficia significativamente de la capacidad del TA42 MSY para mecanizar materiales biocompatibles difíciles como aleaciones de titanio, cobalto-cromo y aceros inoxidables quirúrgicos. La precisión y las capacidades multitarea de la máquina la hacen ideal para producir implantes ortopédicos complejos, componentes de instrumentos quirúrgicos y prótesis dentales con la integridad superficial y la precisión dimensional requeridas.

Las aplicaciones aeroespaciales y de defensa aprovechan la capacidad de la máquina para manejar superaleaciones resistentes al calor y materiales a base de titanio. El TA42 MSY maquina eficientemente componentes como partes del sistema de combustible, elementos de control hidráulico y componentes del sistema de navegación. La capacidad de la máquina para el torneo duro permite la sustitución de operaciones de molienda para componentes aeroespaciales endurecidos, lo que reduce significativamente el tiempo de procesamiento mientras mantiene los estándares de calidad requeridos.

Los componentes automotrices de alto rendimiento representan otra área de aplicación estratégica, particularmente para piezas de transmisión, componentes de inyección de combustible y elementos de turbocompresor. La capacidad de la máquina para mantener la precisión en entornos de producción de alto volumen la hace valiosa para los fabricantes que requieren tanto precisión como productividad en el mecanizado de materiales endurecidos.

5 Análisis comparativo con enfoques de fabricación alternativos

Las operaciones de torneo duro frente a molienda presentan ventajas significativas cuando se utiliza el TA42 MSY. El proceso de torneado duro permite una eliminación más rápida del material, una mayor flexibilidad en los cambios de geometría y la eliminación del costoso inventario de muelas. Las técnicas modernas de torneo duro, cuando se realizan en plataformas de precisión como el TA42 MSY, pueden lograr una calidad de superficie y una precisión dimensional comparables a las operaciones de molienda, al tiempo que proporcionan un tiempo de procesamiento reducido y una mayor flexibilidad de diseño.

Multi-Tasking Versus Traditional CNC Turning demuestra la superioridad del TA42 MSY en la fabricación de componentes complejos. Los enfoques tradicionales requieren múltiples configuraciones de máquina en diferentes equipos, introduciendo errores acumulativos y aumentando el tiempo de no corte. La capacidad completa de mecanizado del TA42 MSY en una única configuración garantiza que las relaciones entre características se mantengan dentro de tolerancias estrechas, al tiempo que se reduce significativamente el tiempo total de fabricación y el inventario de trabajo en proceso.

La diferenciación técnica de los centros de torneo convencionales radica en la combinación única del TA42 MSY de tecnología de husillo de ultraprecisión, gestión de estabilidad térmica y capacidades de múltiples ejes. Mientras que los centros de torneo convencionales se centran principalmente en partes de simetría rotacional, el TA42 MSY amplía esta capacidad para incluir características prismáticas complejas a través de sus operaciones de eje Y y husillo secundario, proporcionando una solución de fabricación integral para componentes complejos.

6 Ventajas operativas y economía de producción

La reducción del tiempo total de fabricación se logra a través de la capacidad de configuración completa de piezas en una sola del TA42 MSY. Al eliminar operaciones secundarias y reducir el manejo de materiales entre procesos, la máquina acorta significativamente el tiempo total de producción al tiempo que mejora la consistencia general de la calidad. La reducción de las actividades sin valor añadido se traduce directamente en menores costos de fabricación y un tiempo de comercialización más rápido para componentes de precisión.

Mejor rendimiento y economía de herramientas como resultado de la excepcional rigidez y estabilidad dinámica de la máquina. Las herramientas duran más tiempo debido a la reducción de las vibraciones y las condiciones de corte más consistentes. El sistema de herramientas BMT patentado proporciona capacidades de cambio rápido mientras mantiene una alta repetibilidad, contribuyendo además a reducir los tiempos de configuración y aumentar la utilización de la máquina.

La integridad superficial superior en aplicaciones de torneado duro es una característica distintiva del rendimiento TA42 MSY. La capacidad de la máquina para eliminar la formación de capas blancas, un desafío común en el torneo duro que puede comprometer la vida útil de los componentes por fatiga, garantiza una fiabilidad y longevidad superiores de los componentes. Esta ventaja de integridad superficial es particularmente valiosa para componentes críticos de seguridad en aplicaciones aeroespaciales, médicas y automotrices.

Preguntas frecuentes (FAQ)

¿Cuáles son las ventajas específicas que ofrece el diseño del husillo "Collet-ready" para el mecanizado de precisión?

El diseño patentado del husillo "Collet-ready" elimina la necesidad de placas adaptadoras, lo que permite el montaje directo de los mandriles del husillo en la nariz del husillo. Esta configuración proporciona pilas de herramientas más cortas con una rigidez mejorada, minimizando la desviación y la vibración de la pieza de trabajo durante operaciones de corte pesadas. El sobresaliente reducido se traduce en una mejor concentricidad, acabados superficiales mejorados y una vida útil prolongada de la herramienta, particularmente importante cuando se mecanizan materiales difíciles o se mantienen tolerancias ajustadas.

¿Cómo aborda el TA42 MSY las preocupaciones de estabilidad térmica durante operaciones de mecanizado de precisión extendidas?

El TA42 MSY incorpora múltiples estrategias de gestión térmica, incluyendo un sistema de enfriamiento activo que mantiene una temperatura constante en los elementos críticos de la máquina. La base llena de polímero-hormigón proporciona excelentes características de amortiguación y estabilidad térmica, mientras que la colocación de componentes generadores de calor lejos de elementos estructurales críticos minimiza la distorsión térmica. Además, el sistema de retroalimentación a escala lineal compensa cualquier crecimiento térmico mínimo, manteniendo la precisión de posicionamiento a lo largo de los ciclos de producción.

¿Qué tipos de materiales y niveles de dureza puede maquinar eficazmente el TA42 MSY?

El TA42 MSY está diseñado para manejar un amplio espectro de materiales de ingeniería, desde aceros convencionales y aleaciones de aluminio hasta superaleaciones resistentes al calor difíciles de maquinar. La máquina sobresale particularmente en aplicaciones de torneo de piezas endurecidas, capaces de mecanizar materiales de hasta 62 HRC de dureza, incluidos aceros para herramientas, aceros para rodamientos y componentes endurecidos por caja. Esta capacidad permite a los fabricantes reemplazar las operaciones de molienda con torneado duro para muchas aplicaciones, reduciendo significativamente el tiempo de procesamiento.

¿Cómo la capacidad del eje Y mejora la versatilidad de la máquina en comparación con los centros de torneado convencionales?

El eje Y integrado proporciona ±25mm de movimiento vertical, lo que permite operaciones de fresado, perforación y roscado fuera del centro sin requerir configuraciones secundarias en equipos separados. Esta capacidad permite el mecanizado completo de componentes complejos con características que se desvían del eje de la línea central, incluyendo orificios transversales, planos y geometrías asimétricas. La funcionalidad del eje Y transforma la máquina de un centro de torneado puro a un sistema completo de fabricación de piezas rotativas.

¿Qué industrias se benefician más de las capacidades específicas del TA42 MSY?

El TA42 MSY encuentra una ventaja particular en industrias que requieren una alta precisión y geometrías complejas en materiales endurecidos. Los beneficios de la industria médica para la fabricación de implantes e instrumentos quirúrgicos; Los fabricantes aeroespaciales valoran su capacidad para el mecanizado de aleaciones resistentes al calor; los proveedores de automóviles lo utilizan para componentes de transmisión y sistemas de combustible; y empresas generales de ingeniería de precisión lo aplican para componentes de moldes y piezas mecánicas de precisión que requieren una precisión excepcional y acabado superficial.
