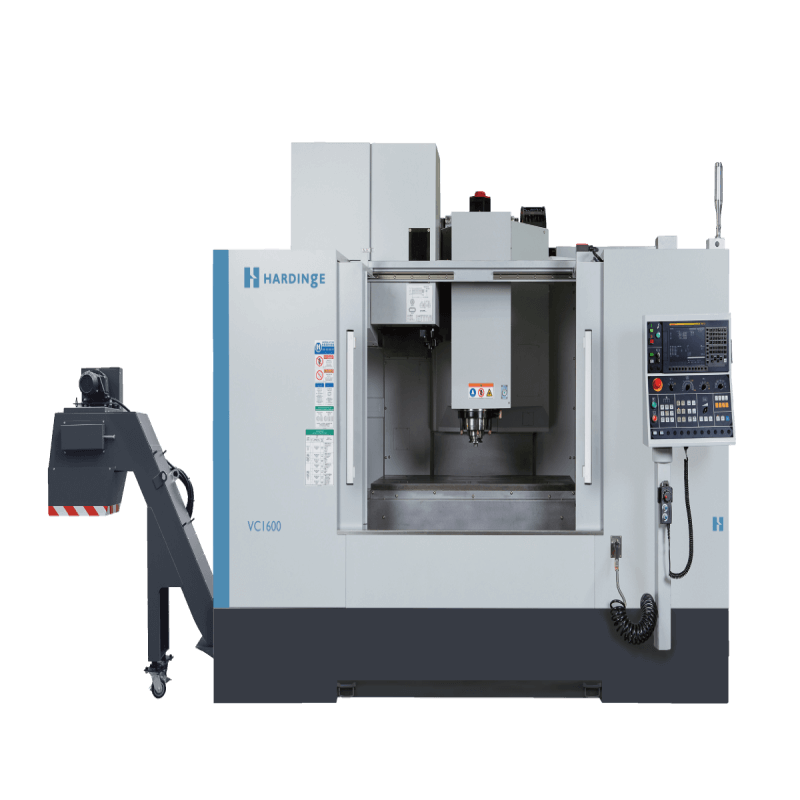

HARDINGE VC1600 Centro de mecanizado vertical de alta precisión VMC

El HARDINGE VC1600 es un primer ejemplo de excelencia en ingeniería en el ámbito del VMC de alta precisión (centro de mecanizado vertical). Este robusto centro de mecanizado vertical está diseñado para ofrecer una precisión, fiabilidad y rendimiento excepcionales para una amplia gama de tareas de mecanizado, desde el prototipo complejo hasta la producción en alto volumen. Diseñada y fabricada por Hardinge, un nombre sinónimo de calidad en la industria de las máquinas herramientas, la VC1600 combina una construcción de hierro fundido pesada con una gestión avanzada de estabilidad térmica para garantizar resultados consistentes en los entornos de planta de taller más exigentes. Es una solución ideal para industrias donde la precisión a nivel de micrón no es negociable, incluyendo la fabricación de matrices / moldes, aeroespaciales, médicas, automotrices.

1 Visión general del producto y filosofía básica

El HARDINGE VC1600 está construido sobre una base de calidad y precisión sin compromisos. Como VMC de alta precisión, su objetivo principal de diseño es lograr y mantener tolerancias estrechas durante largas series de producción. La arquitectura de la máquina se basa en un marco de hierro fundido rígido y muy nervioso que proporciona propiedades de amortiguación excepcionales, absorbe vibraciones y garantiza una plataforma de corte estable. Esta estabilidad inherente es crucial para lograr acabados superficiales finos y prolongar la vida útil de la herramienta.

Este centro de mecanizado vertical forma parte de una familia más amplia de VMC de Hardinge, diseñado para ofrecer una solución escalable para varios requisitos de envoltura de trabajo. El modelo VC1600, en particular, está configurado para manejar piezas de trabajo más grandes sin sacrificar la precisión. Su filosofía de diseño se centra en la creación de un entorno térmicamente estable y mecánicamente robusto para el corte, que es la piedra angular de todo mecanizado de alta precisión. La máquina se integra sin problemas tanto en pequeños talleres de trabajo como en células de fabricación a gran escala, ofreciendo la versatilidad necesaria para trabajos únicos y producción repetitiva.

2 Especificaciones técnicas detalladas

Comprender las capacidades del VC1600 requiere una profundidad en sus parámetros técnicos. La máquina cuenta con desplazamientos sustanciales del eje, con un desplazamiento del eje X de 1600 mm, un desplazamiento del eje Y de 700 mm y un desplazamiento del eje Z de 635 mm. La mesa de trabajo es un componente clave, con dimensiones de 1700 mm de longitud y 700 mm de ancho, capaz de soportar una carga máxima de 1500 kg.

La precisión se cuantifica por las métricas de posicionamiento y repetibilidad de la máquina. El VC1600 cuenta con una impresionante precisión de posicionamiento de 0,012 mm y una repetibilidad de 0,006 mm en todos los ejes lineales (X, Y, Z). La distancia de la nariz del husillo a la mesa oscila entre 133 mm y 768 mm, y la línea central del husillo a la cubierta de guía del eje Z tiene una distancia de garganta de 725 mm, definiendo el espacio de trabajo. Estas especificaciones garantizan colectivamente que el VC1600 puede manejar piezas de trabajo pesadas y considerables mientras mantiene la alta precisión por la que es conocido.

3 Características clave del diseño e integración tecnológica

3.1 Integridad estructural y estabilidad térmica

El compromiso del VC1600 con la precisión comienza con su fundación. La base, la columna y el cabezal de la máquina están construidos de hierro fundido de alta calidad, que ofrece una amortiguación de vibración superior en comparación con las estructuras de acero soldadas. Además, Hardinge emplea técnicas avanzadas de gestión de la estabilidad térmica. Esto puede incluir nervaduras simétricas, vías internas de refrigerante y control de temperatura ambiental para minimizar el crecimiento térmico de componentes críticos. Al gestionar el calor generado por el husillo, los accionamientos y las condiciones ambientales, el VC1600 asegura que se mantenga la precisión a lo largo de períodos prolongados de operación.

3.2 Sistema de husillo de alto rendimiento

En el corazón de cualquier centro de machacing vertical está su husillo, y el VC1600 está típicamente equipado con una unidad de husillo de alto rendimiento y equilibrado con precisión. Estos husillos están diseñados para un mínimo agotamiento radial y axial, lo que es un requisito previo para acabados superficiales de alta calidad y una vida útil prolongada de la herramienta. A menudo están soportados por rodamientos de contacto angular de gran capacidad, empaquetados con grasa o enfriados con aceite que proporcionan la rigidez necesaria para la eliminación de materiales pesados, así como la velocidad requerida para el acabado de aleaciones ligeras. La integración de un sistema de enfriamiento del husillo ayuda a mantener una temperatura constante, mejorando aún más la precisión y protegiendo el husillo de daños térmicos.

3.3 Guías de precisión y sistemas de accionamiento

El sistema de movimiento del VC1600 está diseñado para un movimiento suave, preciso y libre de fricción. La máquina utiliza guías lineales endurecidas y molidas en los tres ejes. Estas guías ofrecen alta rigidez y excelentes características dinámicas, contribuyendo a la rápida aceleración y desaceleración de la máquina con una mínima vibración. El movimiento es impulsado por servomotores de alto par acoplados con tornillos de bola de precisión. Los tornillos de bola pre-tensionados minimizan la reacción y la expansión térmica, mientras que los sistemas de retroalimentación, típicamente escalas de alta resolución, proporcionan control de bucle cerrado al CNC, asegurando que la trayectoria de la herramienta siga exactamente la trayectoria programada.

4 Rendimiento y ventajas de aplicación

4.1 Precisión inigualable y acabado superficial

La principal ventaja de la VMC de alta precisión HARDINGE VC1600 es su capacidad para producir piezas con una precisión dimensional excepcional y acabados superficiales superiores. La combinación de una estructura rígida, diseño térmicamente estable, husillo de precisión y sistema de control de movimiento preciso minimiza los errores de chatter, vibración y deriva térmica. Esto lo hace particularmente adecuado para el mecanizado de componentes para la industria médica, donde la integridad de la pieza es crítica, y el sector aeroespacial, donde las geometrías complejas deben mantenerse a tolerancias estrechas.

4.2 Mejora de la productividad y eficiencia operativa

Más allá de la precisión, este centro de mecanizado vertical está diseñado para la productividad. La robusta construcción de la máquina permite velocidades agresivas de eliminación de metales, reduciendo los tiempos de ciclo de rugosidad. Las velocidades rápidas de traversión y los mecanismos rápidos de cambio de herramienta minimizan aún más el tiempo de no corte. Esta alta eficiencia, combinada con la fiabilidad de la máquina, conduce a un menor costo por pieza y un retorno más rápido de la inversión, lo que es una ventaja significativa en entornos de fabricación competitivos.

4.3 Durabilidad superior y ROI a largo plazo

Invertir en un VC1600 es una estrategia a largo plazo para la excelencia en la fabricación. El uso de componentes premium, como hierro fundido de alta calidad, rodamientos de precisión y guías endurecidas, garantiza una larga vida útil con una degradación mínima en el rendimiento. Esta durabilidad se traduce en un menor costo total de propiedad durante la vida útil de la máquina. La reputación de la máquina por la fiabilidad también significa menos tiempo de inactividad no programado, lo que garantiza que los horarios de producción se cumplan de manera consistente.

5 Aplicaciones industriales y casos de uso

El HARDINGE VC1600 encuentra su lugar en un conjunto diverso de industrias que exigen los más altos niveles de precisión y fiabilidad. En la industria de dispositivos médicos, se utiliza para mecanizar componentes complejos para instrumentos quirúrgicos, implantes y equipos de diagnóstico de materiales como titanio y acero inoxidable. El sector aeroespacial utiliza esta máquina para producir piezas robustas, incluyendo aquellas para aplicaciones de defensa, donde la integridad del material y la precisión son primordiales.

Además, la industria automotriz emplea el VC1600 para crear componentes de alta precisión, incluidos los utilizados en sistemas de motor y transmisión, así como para el prototipo y la fabricación de matrices y moldes. Su capacidad para manejar una carga de trabajo de 1500 kg también lo hace adecuado para la industria de rodamientos, donde puede mecanizar grandes carcasas de rodamientos y carreras con la precisión y el acabado superficial requeridos. Finalmente, en los sectores generales de ingeniería de precisión y electrónica, la máquina se valora para producir mecánicas, accesorios y componentes para equipos de automatización con repetibilidad a nivel de micrón.

Preguntas frecuentes (FAQ)

¿Para qué industrias específicas es más adecuado el HARDINGE VC1600?

El HARDINGE VC1600 está diseñado para industrias donde la precisión es crítica. Es excepcionalmente adecuado para la industria de dispositivos médicos para el mecanizado de implantes y herramientas quirúrgicas, los sectores aeroespacial y de defensa para componentes de alta integridad y el campo automotriz para piezas de precisión y prototipos. Su robusta capacidad de carga de trabajo también lo hace ideal para la industria de rodamientos y para la fabricación de matrices y moldes complejos.

¿Cómo contribuye el diseño del VC1600 a su alta precisión y precisión?

La alta precisión del VC1600 se deriva de un enfoque de diseño multifacético. Su construcción pesada de hierro fundido proporciona una amortiguación de vibraciones superior. La clave de su precisión es la gestión de la estabilidad térmica para minimizar la distorsión inducida por el calor. La integración de guías lineales de precisión de tierra y sistemas de tornillo de bolas y accionamiento de alta calidad garantiza un posicionamiento suave y preciso. Todo esto está respaldado por un husillo de alto rendimiento con un mínimo agotamiento, lo que es esencial para lograr acabados superficiales finos y mantener tolerancias ajustadas.

¿Cuáles son los factores clave a considerar al integrar un VMC como el VC1600 en un taller existente?

La integración de un VC1600 requiere una planificación cuidadosa. En primer lugar, evalúe los requisitos de energía y asegúrese de que el suministro eléctrico de su instalación sea compatible. En segundo lugar, considere el espacio físico y la base necesarias, ya que la máquina es pesada y requiere una base estable. En tercer lugar, evalúe los requisitos de aire comprimido y refrigerante. Por último, planea la manipulación de materiales: necesitará equipos como carretillas elevadoras o grúas capaces de cargar piezas de trabajo de 1500 kg en la mesa de forma segura y eficiente.

¿Se puede integrar el HARDINGE VC1600 en sistemas de fabricación automatizados?

Sí, el HARDINGE VC1600 es un excelente candidato para la integración en células de fabricación automatizadas. Su robusta construcción y sistema de control CNC están diseñados para soportar el funcionamiento no tripulado o apagado. La máquina puede estar equipada con opciones como un sistema de cambio de paletas para permitir la producción continua, donde una pieza de trabajo se está mecanizando mientras que otra se está configurando fuera de la máquina. Esto lo hace altamente eficaz para entornos de producción de alto volumen que buscan maximizar la utilización del equipo.

¿Qué tipo de sistemas de control se emparejan típicamente con el VC1600?

Si bien el sistema de control específico puede ser una cuestión de preferencia del cliente, los VMC de HARDINGE a menudo se emparejan con sistemas CNC de alto rendimiento de fabricantes líderes. Estos controles se seleccionan por su potencia de procesamiento, interfaces fáciles de usar y características avanzadas como la visión de alta velocidad para alisar trayectorias de herramientas complejas, rutinas de compensación térmica y capacidades de control adaptativas que pueden optimizar los parámetros de mecanizado en tiempo real para mejorar la eficiencia y la vida útil de la herramienta.
