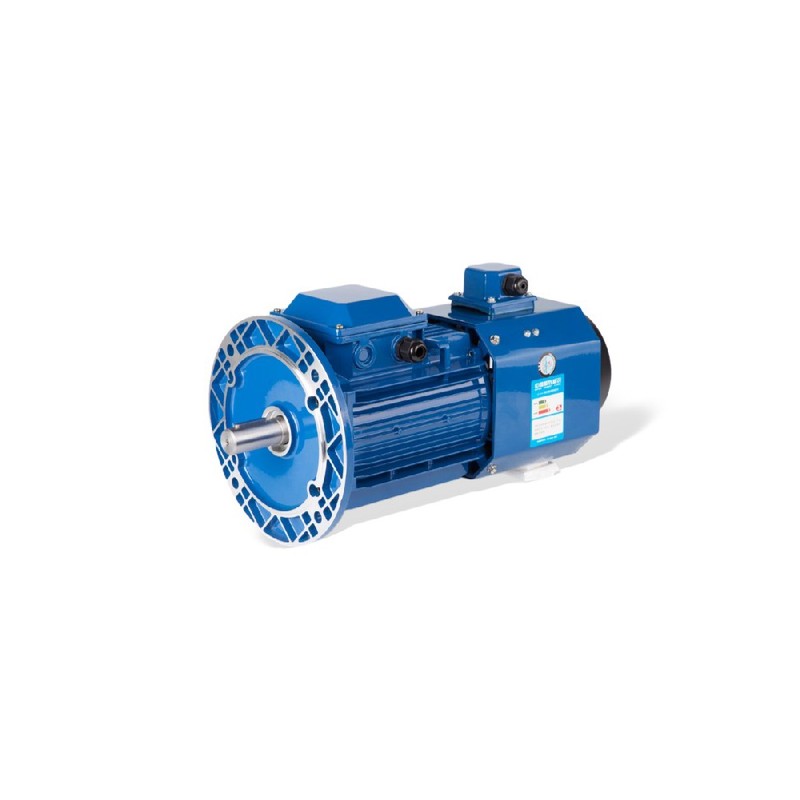

El motor de inducción trifásico de frecuencia variable con carcasa de aluminio y marco cuadrado GESHI YVF2 opera en un rango de potencia de 0.12 kW a 7.5 kW dentro de los tamaños de armazón H63 a H132. Diseñado para ofrecer un par constante de 5 Hz a 50 Hz y una potencia constante de 50 Hz a 100 Hz, este motor se integra directamente con variadores de frecuencia de modulación por ancho de pulso sinusoidal estándar. Proporciona una solución mecánica y eléctrica confiable para maquinaria industrial que requiere control de velocidad variable sin perder la salida de par en el extremo inferior.
Cuando los constructores de máquinas y los ingenieros de planta configuran trenes de transmisión de velocidad ajustable, encontrar un motor eléctrico que equilibre la estabilidad térmica, el peso reducido del armazón y la intercambiabilidad dimensional sigue siendo un desafío fundamental. Los motores de inducción estándar a menudo sufren de un aumento excesivo de la temperatura del estator cuando operan continuamente a bajas frecuencias bajo cargas pesadas debido a la velocidad reducida del ventilador de refrigeración interno. Para contrarrestar esto, las aplicaciones modernas de variadores de frecuencia demandan máquinas dedicadas para servicio con inversor que presenten diseños electromagnéticos optimizados y perfiles de disipación térmica independientes o mejorados. Esta serie de motores de aluminio aborda estas restricciones combinando un gabinete cuadrado liviano con un circuito magnético optimizado, asegurando una generación de campo magnético estable en un amplio rango de regulación de velocidad. Operando principalmente dentro de la capa de accionamiento de las arquitecturas de automatización industrial, traduce las frecuencias de salida del inversor en una rotación mecánica controlada mientras mantiene una sincronización precisa con los controladores lógicos programables y convertidores de frecuencia ascendentes.
Especificaciones Técnicas
Potencia Nominal: 0.12 kW - 7.5 kW @ 50 Hz
Tamaño del Armazón: H63 - H132 @ Temperatura ambiente 20.0 °C
Rango de Regulación de Velocidad: 5.0 Hz - 100.0 Hz @ Par y Potencia Constantes
Rango de Par Constante: 5.0 Hz - 50.0 Hz @ Corriente Nominal
Rango de Potencia Constante: 50.0 Hz - 100.0 Hz @ Tensión Nominal
Configuraciones de Montaje: B3, B5, B14, B35, B34 @ Dimensiones IEC Estándar
Clase de Aislamiento: Clase F @ Umbral Térmico de 155.0 °C
Protección del Gabinete: IP54 / IP55 @ IEC 60034-5
Nivel de Eficiencia Energética: IE1 @ 400.0 V / 50 Hz
Compatibilidad con Inversor: Variador de Frecuencia SPWM @ 380.0 V
Integración del Sistema y Configuración de Hardware
La integración del motor en un sistema automatizado requiere una terminación eléctrica correcta y una alineación mecánica para evitar el desgaste prematuro de los rodamientos o interferencias armónicas. Los cables de alimentación deben utilizar conductores de cobre apantallados para minimizar la emisión de radiación electromagnética hacia las líneas de instrumentación sensible dentro del gabinete de control. El armazón del motor debe contar con una conexión a tierra segura de baja impedancia unida a la barra de tierra principal del sistema para eliminar las corrientes de fuga de alta frecuencia inducidas por la portadora de conmutación de modulación por ancho de pulso. Al conectarse a los terminales de salida del inversor, mantenga una alineación adecuada de la secuencia de fases para establecer la dirección de rotación deseada antes de ejecutar las rutinas de identificación del sistema. La instalación mecánica en placas de montaje mediante configuraciones B3 o B5 exige una verificación precisa de la colinealidad del eje utilizando indicadores de cuadrante para evitar tensiones de carga radial en los rodamientos internos del rotor.
Fiabilidad y Durabilidad Ambiental
La carcasa de aluminio fundido proporciona una alta conductividad térmica, transfiriendo el calor interno del estator rápidamente al aire ambiente circundante mientras resiste la corrosión atmosférica en entornos de planta húmedos. Los devanados internos reciben un tratamiento de impregnación por presión al vacío con barniz aislante de Clase F, protegiendo contra la entrada de humedad, la exposición a vapores químicos y la degradación por descargas parciales durante transitorios de conmutación de alta tensión. Los sellos de eje estándar y las cajas de terminales con juntas alcanzan clasificaciones de protección IP54 o IP55, evitando la intrusión de partículas en el aire y salpicaduras de agua durante los procedimientos de lavado de rutina. Diseñado para ciclos de servicio continuo S1, el ventilador de refrigeración integrado mantiene un flujo de aire constante a través del perfil exterior con nervaduras cuadradas incluso cuando opera a velocidades reducidas, asegurando un tiempo medio prolongado entre fallas en ciclos de operación industrial exigentes.
Guía de Selección y Opciones Alternativas
La elección del tamaño de motor adecuado implica evaluar el perfil de par de carga, las tasas de aceleración del ciclo de trabajo y la frecuencia máxima de operación requerida por el equipo mecánico accionado. Cuando su aplicación requiere una huella compacta con alta eficiencia de disipación térmica, esta serie de armazones de aluminio proporciona una coincidencia óptima para las interfaces de montaje IEC estándar. Para adaptaciones especializadas o diseños dimensionales personalizados, Beijing Zhongping Technology mantiene soporte de ingeniería de aplicaciones local para ayudar con la selección de referencias cruzadas y la coincidencia de reemplazo directo en stock. Los ingenieros pueden verificar los parámetros operativos existentes, como la corriente nominal, el diámetro del eje y las dimensiones de la brida, en comparación con tamaños de armazón alternativos para garantizar una intercambiabilidad mecánica perfecta sin rediseñar las estructuras de chasis de máquina existentes.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es la disponibilidad actual de inventario local y el tiempo de entrega para estos motores?
Beijing Zhongping Technology mantiene stock en almacenes regionales para tamaños de armazón estándar desde H63 hasta H132, respaldando el envío el mismo día para requisitos urgentes de mantenimiento de planta.
2. ¿Qué cobertura de garantía y procedimientos de devolución RMA se aplican a esta línea de productos?
Todas las unidades incluyen una garantía de defectos de fabricación de 12 meses respaldada por pruebas eléctricas previas al envío, con un procesamiento rápido de reemplazo local gestionado a través de los canales de servicio de Beijing Zhongping Technology.
3. ¿Cuál es el rango preciso de voltaje y frecuencia de operación para estos motores?
Los motores operan con suministros trifásicos estándar a 380 V, 50 Hz, diseñados para manejar frecuencias variables desde 5 Hz hasta 100 Hz cuando se combinan con un inversor SPWM adecuado.
4. ¿Existen requisitos especiales de compatibilidad electromagnética o blindaje para el cableado de alimentación?
Las líneas de suministro de energía que van desde el variador de frecuencia hasta los terminales del motor deben emplear cables simétricos blindados o armados para suprimir la interferencia electromagnética de alta frecuencia.
5. ¿Qué clasificaciones de protección ambiental y temperaturas ambiente máximas de operación son compatibles?
El conjunto cumple con los estándares de protección contra ingreso IP54 o IP55 y opera de manera confiable dentro de temperaturas ambiente que van desde -15 °C hasta 40 °C en condiciones normales.
6. ¿Qué configuraciones de montaje están disponibles para la adaptación mecánica directa?
La serie admite montaje con patas B3, montaje con brida B5, montaje frontal B14 y configuraciones combinadas B35 o B34 para coincidir con patrones de orificios de montaje heredados.
7. ¿Qué pasos de mantenimiento de rutina se recomiendan para garantizar una larga vida útil operativa?
Las inspecciones regulares deben verificar la firmeza de la caja de terminales, la integridad del cable de tierra, la limpieza de las nervaduras de refrigeración y el rendimiento acústico de los rodamientos durante las ventanas de mantenimiento preventivo programado.
8. ¿Se pueden integrar estos motores directamente con variadores de control vectorial estándar sin un ajuste de parámetros personalizado?
Las unidades operan eficazmente con variadores de frecuencia estándar, aunque la realización de una rutina de autoajuste del motor dinámica o estática en el inversor garantiza una precisión óptima en el control vectorial de flujo.
