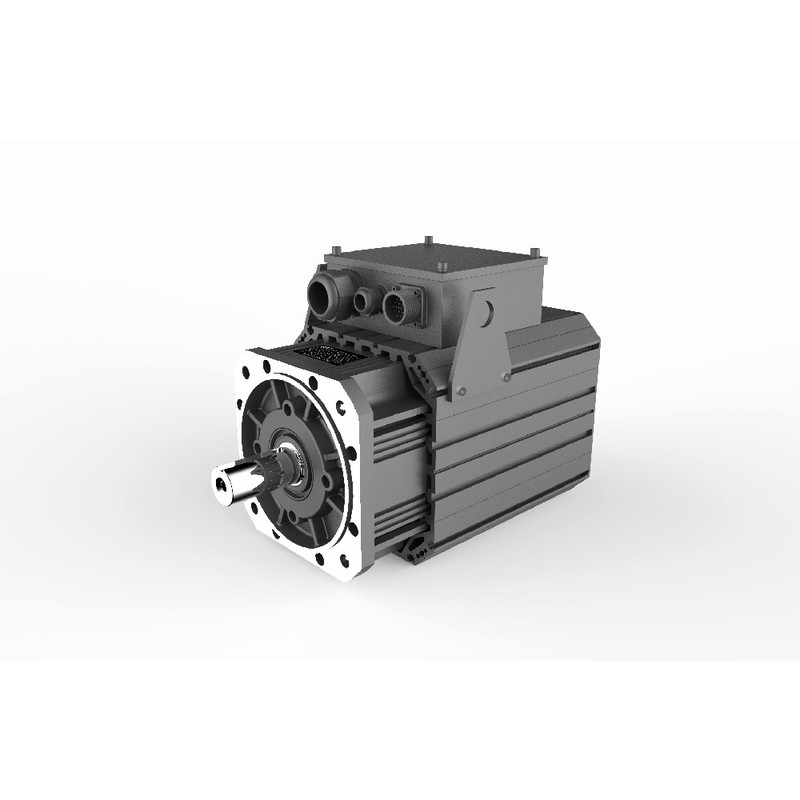

Los centros de mecanizado CNC multi-eje modernos exigen accionamientos de husillo robustos capaces de ofrecer un par estable en amplios rangos de velocidad sin inducir resonancia mecánica. El servomotor de husillo de la serie GSZ diseñado por Geshi cumple con estos requisitos dinámicos a través de un diseño electromagnético de precisión y la integración de un codificador de bucle cerrado.
Las aplicaciones de corte de servicio pesado a menudo sufren de par de enganche a baja velocidad, deriva térmica y vibración mecánica durante las operaciones agresivas de eliminación de material. La serie GSZ aborda estos desafíos combinando una topología de rotor optimizada con dispositivos de retroalimentación de alta resolución para mantener un control preciso de la velocidad angular. Esta arquitectura garantiza bajos niveles de vibración durante operaciones continuas en diversas plataformas industriales de fresado y torneado.
Especificaciones técnicas
Potencia nominal: 5.5-30 kW a 380 VAC
Velocidad nominal: 750/1000/1500 rpm a 380 VAC
Designación del modelo insignia: GSZ18-035-15-4-F a 380 VAC
Potencia nominal del modelo insignia: 15 kW a 1500 rpm
Tensión nominal: 380 VAC a 50/60 Hz
Clasificación de protección de la envolvente: IP54/IP55 en condiciones de funcionamiento estándar
Clase de aislamiento: Clase F/H con carga térmica nominal
Ciclo de trabajo: Servicio continuo S1 con salida nominal
Interfaz de retroalimentación: Codificador de alta resolución en bucle cerrado a temperatura ambiente
Material de la carcasa: Aleación de aluminio con ventilador axial independiente con refrigeración por aire forzado
Integración del sistema y configuración de hardware
La integración de motores de husillo de alta potencia en arquitecturas avanzadas de máquinas herramienta requiere una atención rigurosa al blindaje eléctrico y a la integridad de la señal. Las líneas de retroalimentación del resolver o del codificador de alta resolución deben utilizar cables trenzados de doble blindaje para evitar las interferencias electromagnéticas generadas por los inversores de modulación de ancho de pulso adyacentes. Los drenajes del blindaje de la señal deben conectarse firmemente a la carcasa posterior del motor y a la placa de tierra del chasis del accionamiento para eliminar los bucles de tierra. El cableado de potencia debe seguir estrictas distancias de separación con respecto al cableado de control dentro de las canaletas de la máquina para minimizar el acoplamiento capacitivo y la distorsión armónica.
La conexión correcta de la secuencia de fases entre los terminales de salida del inversor y los cables de potencia del motor es obligatoria para garantizar una dirección de giro correcta y una ejecución estable del control orientado al campo. El ventilador de refrigeración axial independiente requiere una alimentación de corriente auxiliar monofásica o trifásica dedicada, según el tamaño de bastidor específico, lo que garantiza que el flujo de aire forzado esté activo antes de la aplicación de cargas pesadas. Los ingenieros de puesta en marcha deben realizar un ajuste automático completo de los parámetros a través de la interfaz del servoaccionamiento para alinear la resistencia del rotor, la inductancia del estátor y las constantes de fuerza contraelectromotriz antes de liberar el eje para los ciclos de producción.
Fiabilidad y durabilidad ambiental
Los entornos de mecanizado continuo exponen los componentes del accionamiento a fluidos de corte, partículas metálicas y temperaturas ambientales elevadas que amenazan la vida útil operativa. La serie GSZ cuenta con una configuración de carcasa de aluminio diseñada con aletas de disipación térmica externas, junto con una unidad de ventilador axial independiente que mantiene un equilibrio térmico óptimo bajo ciclos de trabajo continuo S1. Esta disposición de ventilación forzada evita puntos calientes localizados en los voladizos del devanado del estátor, protegiendo el sistema de aislamiento de Clase F o Clase H de una degradación térmica prematura.
Las clasificaciones de protección IP54 o IP55 proporcionan una protección robusta contra la entrada de neblina de refrigerante en suspensión y polvo fino de hierro fundido, comunes en las celdas de fabricación pesada. Los sellos de laberinto del eje evitan la migración de fluidos a lo largo del eje giratorio hacia los conjuntos de rodamientos internos, lo reduciendo el riesgo de fallas mecánicas prematuras. Estas características estructurales se combinan para ampliar los intervalos de mantenimiento rutinario y reducir el tiempo de inactividad inesperado en los exigentes programas de producción industrial.
Guía de selección y opciones alternativas
La selección del accionamiento de husillo adecuado requiere una evaluación cuidadosa de los perfiles de par de corte, las tasas de aceleración máxima y las demandas de ciclo de trabajo de la arquitectura específica de la máquina herramienta. Si bien el modelo insignia GSZ18-035-15-4-F ofrece 15 kW a 1500 rpm para centros de fresado generales, los ingenieros pueden elegir entre el rango de potencia más amplio de 5.5 kW a 30 kW y las bandas de velocidad de 750 rpm a 1500 rpm para adaptarse a diseños específicos de cartuchos de husillo. Beijing Zhongping Technology ofrece un soporte de ingeniería integral y disponibilidad de inventario local para ayudar a los equipos técnicos con una selección precisa de referencias cruzadas y una sustitución de modelos sin inconvenientes.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el tiempo de entrega típico y la disponibilidad de envío para el motor de husillo GSZ18-035-15-4-F desde el stock de distribución regional?
El stock de distribución regional a través de Beijing Zhongping Technology garantiza la disponibilidad del modelo estándar para su envío inmediato, mientras que las configuraciones personalizadas requieren los cronogramas de procesamiento de fábrica estándar.
2. ¿Qué cobertura de garantía estándar se aplica a estos servomotores industriales tras su compra?
Todas las unidades están respaldadas por una garantía operativa estándar de 12 meses que cubre los defectos de fabricación y la no conformidad de los materiales a partir de la fecha de envío.
3. ¿Cómo mejora la configuración del codificador de bucle cerrado el rendimiento del mecanizado a baja velocidad?
El codificador de alta resolución proporciona una retroalimentación precisa de la posición del rotor al controlador del accionamiento, lo que permite algoritmos de corrección en tiempo real que suprimen la ondulación de velocidad a baja velocidad y mejoran la calidad del acabado superficial.
4. ¿Puede la serie GSZ operar bajo ciclos de trabajo continuo S1 sin sobrecarga térmica?
Sí, la combinación de aislamiento de Clase F/H, una carcasa de aluminio con aletas de disipación de calor optimizadas y un ventilador axial independiente admite el funcionamiento continuo S1 dentro de los límites térmicos nominales.
5. ¿Qué requisitos de refrigeración son necesarios para la unidad de ventilador axial independiente?
El ventilador axial integrado requiere una fuente de alimentación auxiliar estable que coincida con las especificaciones del motor para garantizar un flujo de aire forzado continuo a través de las nervaduras de la carcasa externa durante el funcionamiento.
6. ¿Hay disponibles clasificaciones de potencia alternativas dentro de la misma serie de bastidores mecánicos?
La gama de productos abarca desde 5.5 kW hasta 30 kW con clasificaciones de velocidad de 750 rpm, 1000 rpm y 1500 rpm a 380 VAC para adaptarse a diversos perfiles de carga mecánica.
7. ¿Qué nivel de protección contra la entrada de refrigerante y polvo ofrecen estos motores?
Las unidades tienen niveles de protección IP54 o IP55, lo que protege los componentes eléctricos internos contra la entrada de neblina de aceite, humedad y partículas metálicas finas.
8. ¿Cómo se deben enrutar los cables de retroalimentación del codificador para evitar interferencias de ruido eléctrico?
Las líneas de retroalimentación deben utilizar cables trenzados de doble blindaje enrutados por separado de los cables de potencia del motor de alto voltaje, con los blindajes debidamente conectados a tierra en ambos extremos de acuerdo con las prácticas estándar de EMC.
