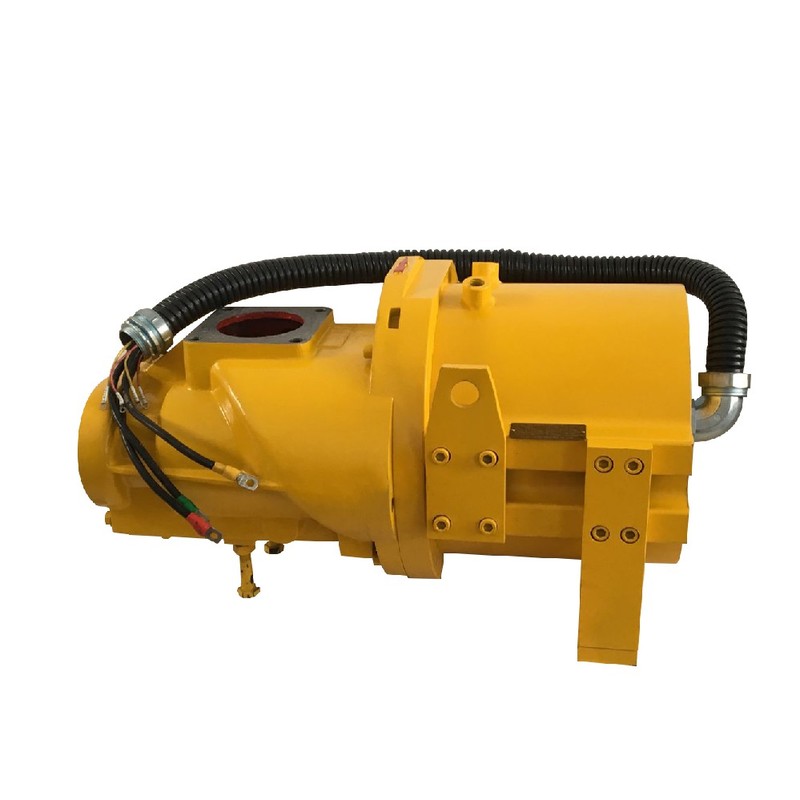

El motor síncrono de CA de imanes permanentes GESHI GTK proporciona una rotación de accionamiento directo para compresores de tornillo industriales, eliminando las pérdidas por transmisión mecánica. Este motor TEFC mantiene una alta eficiencia operativa en perfiles de carga variable al tiempo que reduce la huella mecánica general. Los operadores de planta utilizan esta unidad para eliminar el deslizamiento de las correas y reducir los costes generales de mantenimiento a largo plazo en estaciones de aire comprimido de servicio continuo.
Introducción al motor síncrono de CA de imanes permanentes
Los sistemas industriales de aire comprimido a menudo sufren caídas de eficiencia y desgaste mecánico asociados con los motores de inducción tradicionales y los conjuntos de transmisión accionados por correa. Cuando las instalaciones demandan una producción neumática continua bajo perfiles de carga fluctuantes, los motores estándar experimentan una degradación del rendimiento y un estrés térmico elevado. Esta unidad integrada aborda estos desafíos operativos mediante la utilización de un diseño de motor síncrono de CA de imanes permanentes acoplado directamente al elemento compresor (airend) a través de una conexión de eje axial. Esta configuración elimina los componentes intermedios como poleas, correas y rodamientos externos, eliminando así el deslizamiento de la transmisión mecánica y reduciendo el tiempo de inactividad por alineación. Operando a un voltaje estándar de 380 V dentro de tamaños de carcasa que van desde H112 hasta H280, la unidad se adapta a diversos requisitos de potencia de 5.5 kW a 90 kW. La gestión térmica se maneja a través de dos configuraciones de enfriamiento distintas, a saber, una variante refrigerada por líquido que admite la circulación de agua o aceite y una versión enfriada por aire que cuenta con un ventilador de enfriamiento axial independiente. Al integrar el rotor directamente en el eje del compresor, la arquitectura de accionamiento logra una alta densidad de potencia y una transmisión de par consistente en los ciclos de trabajo industrial estándar.
Especificaciones Técnicas
Potencia nominal: 5.5 kW - 90 kW @ 380 V
Tamaño de carcasa: H112 - H280 @ 380 V
Voltaje nominal: 380 V @ 50 Hz
Tipo de montaje: B3 @ Montaje en patas estándar
Protección de ingreso: IP54 @ IEC 60034-5
Clase de aislamiento: Clase F @ Límite de aumento de temperatura de 155 °C
Nivel de eficiencia: Eficiencia de Grado 2 @ Plena carga
Método de enfriamiento: Refrigerado por líquido (Agua/Aceite) o enfriado por aire (TEFC) @ Operación ambiental
Configuración de accionamiento: Accionamiento directo axial @ Integración de compresor de tornillo
Integración del sistema y configuración de hardware
La integración de la unidad en bancadas de compresores existentes requiere un estricto cumplimiento de los procedimientos de alineación eléctrica y mecánica. El motor utiliza una configuración montada sobre patas B3, que requiere un atornillado seguro a una placa de montaje rígida para evitar la resonancia durante las fases de arranque de alto par. Las conexiones de suministro eléctrico deben utilizar cables de alimentación apantallados enrutados a través de prensaestopas adecuados para mantener la clasificación de protección IP54 contra la entrada de polvo y humedad. La conexión a tierra adecuada de la carcasa del motor es obligatoria para eliminar la interferencia electromagnética y evitar que las corrientes parásitas dañen los imanes internos del rotor o los conjuntos de rodamientos. Para las variantes refrigeradas por líquido, las tasas de flujo de refrigerante y las temperaturas del fluido deben calibrarse antes de la puesta en marcha del sistema para garantizar la estabilidad térmica dentro de los devanados del estator. El cableado de control para sensores térmicos y dispositivos de monitoreo externos debe aislarse de las líneas de energía de alto voltaje utilizando un conducto metálico dedicado o bandejas de cables separadas para preservar la integridad de la señal.
Confiabilidad y durabilidad ambiental
La estabilidad operativa a largo plazo en entornos industriales hostiles depende de mecanismos robustos de protección térmica y mecánica. El motor logra una clasificación de protección IP54, salvaguardando los componentes eléctricos internos de la materia particulada en suspensión en el aire y las salpicaduras de agua. Los materiales de aislamiento de Clase F proporcionan una alta resistencia térmica, lo que permite que los devanados del estator soporten temperaturas de funcionamiento elevadas sin degradación de la rigidez dieléctrica. La eliminación de correas y rodamientos de transmisión externos reduce los puntos de falla mecánica, extendiendo el tiempo medio entre fallas en los ciclos de trabajo industrial continuo. La gestión térmica mediante circulación de líquido optimizada o enfriamiento por ventilador axial independiente evita puntos calientes localizados dentro del conjunto del rotor de imanes permanentes. Estas características de diseño garantizan un rendimiento constante en temperaturas ambientes típicas de plantas de fabricación pesada y salas de compresores.
Guía de selección y opciones alternativas
La selección de la variante de motor adecuada requiere evaluar la infraestructura de enfriamiento específica y las demandas de energía de la aplicación del compresor de tornillo huésped. Las instalaciones con sistemas de agua de circuito cerrado o circuitos de enfriamiento de aceite pueden implementar la versión refrigerada por líquido para la disipación térmica de alta densidad, mientras que las instalaciones ambientales estándar se benefician de la arquitectura TEFC enfriada por aire. Beijing Zhongping Technology proporciona soporte técnico y consultas de ingeniería para ayudar a los equipos de adquisiciones con la selección de referencia cruzada, haciendo coincidir los tamaños de carcasa específicos y las clasificaciones de potencia con los requisitos de los equipos existentes.
Preguntas Frecuentes
1. ¿Cuál es el cronograma de entrega estándar y la disponibilidad de stock local para estas unidades de motor?
Beijing Zhongping Technology mantiene reservas de stock local de clasificaciones de potencia estándar para garantizar un cumplimiento rápido y minimizar el tiempo de inactividad de la instalación.
2. ¿Cuáles son los términos de la garantía del producto y el procedimiento de reemplazo RMA?
Las unidades están respaldadas por una garantía de fabricación estándar de 12 meses, respaldada por la verificación de calidad previa al envío y servicios de reemplazo local optimizados a través de Beijing Zhongping Technology.
3. ¿Cuáles son las especificaciones de suministro eléctrico y los requisitos de conexión a tierra para una operación segura?
El motor opera a un voltaje nominal de 380 V y requiere una conexión a tierra estructural segura al chasis principal para disipar las corrientes parásitas y evitar interferencias de ruido eléctrico.
4. ¿Qué método de enfriamiento se debe seleccionar para entornos operativos de alta temperatura ambiente?
Se recomienda la variante refrigerada por líquido que utiliza circulación de agua o aceite para entornos con altas temperaturas ambientales o espacios de ventilación restringidos.
5. ¿Qué controles de mantenimiento se requieren para la variante de motor enfriado por aire TEFC?
La inspección periódica del ventilador de enfriamiento axial independiente y la limpieza de las aletas de enfriamiento son necesarias para mantener un flujo de aire sin impedimentos y evitar la acumulación térmica.
6. ¿Cómo afecta el mecanismo de accionamiento directo axial al mantenimiento mecánico rutinario?
La ausencia de correas y poleas de transmisión elimina la necesidad de un ajuste periódico de la tensión de la correa y reduce la frecuencia de reemplazo de rodamientos.
7. ¿Qué clasificación de protección contra ingreso proporciona la carcasa del motor contra los contaminantes ambientales?
La unidad cuenta con una clasificación de protección IP54, lo que evita la acumulación dañina de polvo y las salpicaduras de agua durante el funcionamiento industrial normal.
8. ¿Se pueden integrar estos motores síncronos con variadores de frecuencia estándar?
El diseño del motor es totalmente compatible con variadores de control vectorial estándar capaces de accionar máquinas síncronas de imanes permanentes en el rango de potencia especificado.
