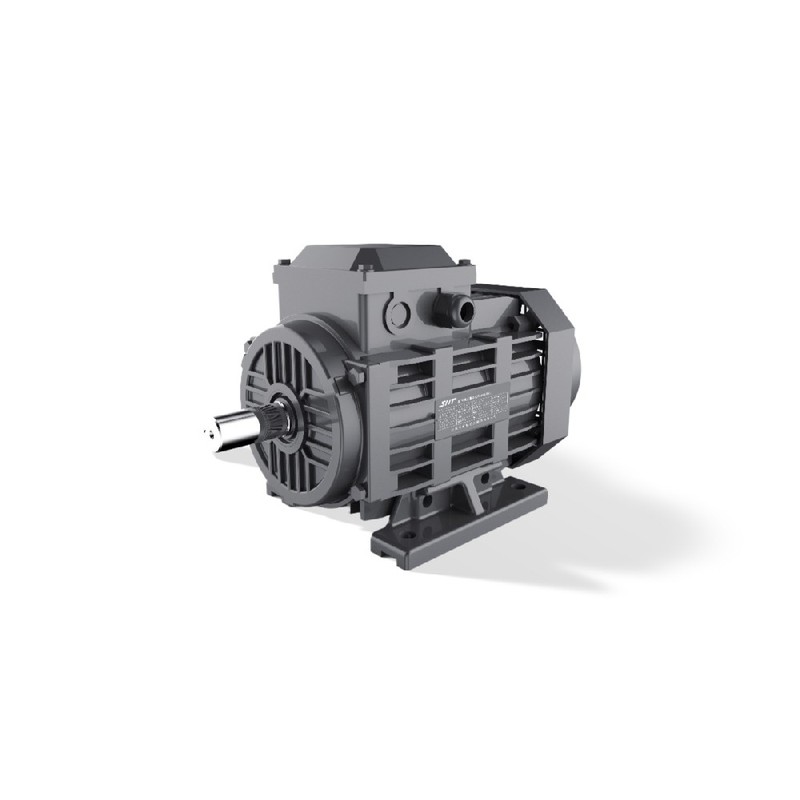

Las operaciones modernas de manipulación automatizada de materiales y maquinaria industrial ligera se encuentran frecuentemente con graves desafíos térmicos cuando los motores de inducción estándar operan a velocidades reducidas bajo variadores de frecuencia. Las operaciones continuas de baja frecuencia de 5 Hz a 20 Hz disminuyen drásticamente la salida de flujo de aire de los tradicionales ventiladores de refrigeración montados en el eje, lo que resulta en un rápido aumento de la temperatura del devanado y una degradación térmica prematura. El motor síncrono de imanes permanentes de arranque directo de la serie Geshi FTYP aborda estos cuellos de botella de eficiencia industrial al combinar la capacidad de arranque directo con una arquitectura de rotor de imanes permanentes de alta densidad en los tamaños de carcasa H80 a H160.
Los motores de inducción tradicionales controlados por inversores experimentan un rizado de par significativo y pérdidas elevadas en el hierro por armónicos, lo que complica el control preciso de la velocidad en líneas de envasado y equipos de transporte automatizados. La serie Geshi FTYP utiliza una optimización avanzada del diseño electromagnético para ofrecer clases de eficiencia IE4 e IE5 mientras mantiene características de arranque directo en línea comparables a los motores asíncronos estándar. Esta arquitectura elimina las pérdidas por excitación del rotor, proporcionando un aumento de eficiencia del 5% al 10% en comparación con carcasas de inducción equivalentes, al tiempo que mantiene una salida de par estable en incrementos de velocidad de 1500 rpm, 1000 rpm, 750 rpm y 500 rpm.
Especificaciones Técnicas
Potencia Nominal: 0.55 kW @ 50 Hz
Designación del Modelo: FTYP-80M1-4 @ Carcasa H80
Número de Polos: 4 polos @ 1500 rpm
Clase de Eficiencia: IE4 @ Carga Nominal
Protección de la Carcasa: IP55 @ IEC 60034-5
Método de Refrigeración: IC410 / IC416 @ Velocidad Variable
Tensión Nominal: 380 V @ 3 Fases
Frecuencia Nominal: 50 Hz @ Suministro de Línea
Factor de Potencia: 0.92 @ Carga Completa
Temperatura Ambiente: -15°C - 40°C @ Altitud <= 1,000 m
Clase de Aislamiento: Clase F @ Límite de Aumento de Temperatura de 155°C
Configuración de Montaje: B3 / B5 / B14 @ Opciones de Brida y Patas
Rango de Velocidad de Salida: 500 rpm - 1500 rpm @ Configuración Multipolar
Rango de Tamaño de Carcasa: H80 - H160 @ Carcasa de Aluminio Fundido o Hierro
Integración de Sistemas y Configuración de Hardware
La instalación mecánica de los motores con carcasa H80 a H160 requiere una alineación precisa del eje y un control de la tolerancia de acoplamiento para evitar el estrés por carga radial en los rodamientos internos. Los técnicos deben asegurar las configuraciones con patas B3 o las variantes con brida B5 y B14 sobre cimientos estructurales rígidos para minimizar la transmisión de vibraciones durante operaciones de alta dinámica. La terminación eléctrica exige cables apantallados multipolares enrutados a través de prensaestopas compatibles con EMC para suprimir las interferencias electromagnéticas generadas por los pulsos de conmutación del inversor de alta frecuencia.
La caja de terminales principal admite terminales de cable tipo compresión, lo que garantiza conexiones de baja resistencia para los devanados del estator trifásico. La puesta a tierra debe cumplir con las normas de seguridad industrial, utilizando un conductor de tierra de protección dedicado asegurado directamente al terminal de tierra de la carcasa designado para eliminar posibles bucles de tierra. Al emparejar la serie FTYP con variadores de frecuencia, la configuración de parámetros debe coincidir con las características del motor síncrono de imanes permanentes, configurando los pares de polos correctos, la corriente nominal y los límites de tensión para evitar la inestabilidad del control vectorial.
Fiabilidad y Durabilidad Ambiental
Los entornos operativos en la automatización industrial ligera a menudo exponen los componentes del variador a materia particulada en suspensión, humedad y residuos químicos. La serie FTYP cuenta con una clasificación de protección de ingreso IP55, utilizando sellos de eje especializados y superficies de contacto mecanizadas con precisión para evitar la penetración de polvo y chorros de agua en la cavidad del estator. La gestión térmica se basa en geometrías de carcasa con aletas optimizadas que facilitan una disipación de calor eficaz, manteniendo las temperaturas de los devanados muy dentro de los umbrales térmicos de la Clase F durante ciclos de servicio continuo.
Para soportar los tiempos de subida de tensión pronunciados y los altos picos de dv/dt producidos por los modernos inversores de modulación por ancho de pulso, los devanados del estator incorporan alambre magneto especializado y aislamiento de impregnación al vacío multicapa. Esta robusta barrera dieléctrica previene la ruptura entre espiras y los fenómenos de descarga parcial, extendiendo la longevidad operativa. Los procedimientos de mantenimiento de rutina implican inspeccionar la firmeza de los terminales, verificar la integridad de los sellos y monitorear las firmas de vibración de los rodamientos para garantizar un alto tiempo medio entre fallas en programas industriales de servicio pesado.
Guía de Selección y Opciones Alternativas
La selección de la variante de motor adecuada requiere una evaluación cuidadosa de la potencia mecánica requerida, los perfiles de velocidad operativa y el espacio de instalación disponible dentro de la maquinaria accionada. La unidad base FTYP-80M1-4 ofrece 0.55 kW a 1500 rpm dentro de una carcasa H80, lo que la hace muy adecuada para tareas de transporte compacto y posicionamiento ligero. Los ingenieros que amplíen las aplicaciones pueden elegir tamaños de carcasa más grandes de hasta H160, cubriendo salidas de potencia de hasta 15 kW con opciones multipolares de hasta 500 rpm.
Al actualizar líneas heredadas de velocidad fija o accionadas por inversores estándar, los equipos técnicos deben cotejar las demandas de par y los ciclos térmicos con las curvas de rendimiento síncrono de imanes permanentes. Beijing Zhongping Technology ofrece soporte técnico dedicado para ayudar a los ingenieros con la selección de referencias cruzadas, cálculos de dimensionamiento y disponibilidad de inventario local para agilizar la integración fluida del sistema y minimizar el tiempo de inactividad de los equipos.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es la principal diferencia operativa entre la serie FTYP y los motores de inducción estándar?
La serie FTYP utiliza imanes permanentes en la estructura del rotor, lo que permite el arranque directo en línea como un motor de inducción mientras funciona a velocidad síncrona con cero pérdidas por excitación del rotor y una mayor eficiencia general.
2. ¿Se puede operar el modelo FTYP-80M1-4 directamente desde una red eléctrica estándar de frecuencia fija?
Sí, la unidad está diseñada para el arranque directo en línea a través de líneas de suministro público mientras alcanza niveles de eficiencia IE4 durante la operación en estado estacionario.
3. ¿Qué políticas de mantenimiento y cobertura de garantía se aplican a estas unidades?
Los productos están respaldados por garantías estándar del fabricante y protocolos de verificación de calidad previa al envío administrados a través de canales de distribución autorizados.
4. ¿Cómo protege la clasificación de la carcasa IP55 al motor en entornos polvorientos?
La clasificación IP55 restringe la acumulación nociva de polvo y resiste chorros de agua a baja presión desde cualquier dirección, protegiendo los devanados y rodamientos internos.
5. ¿Qué clase de aislamiento se utiliza para soportar los picos de tensión inducidos por el inversor?
El motor emplea sistemas de aislamiento de Clase F con alambre magneto especializado para soportar un alto estrés de dv/dt y cargas térmicas.
6. ¿Hay múltiples configuraciones de montaje disponibles para los tamaños de carcasa H80 a H160?
Sí, las configuraciones incluyen montaje con patas B3, montaje con brida B5 y montaje frontal B14 para adaptarse a diversos diseños mecánicos.
7. ¿Cuál es la ganancia típica de eficiencia de estos motores de imanes permanentes en comparación con las unidades IE3 estándar?
Por lo general, producen una reducción del 5% al 10% en las pérdidas de energía, dependiendo del perfil de carga y la velocidad de operación.
8. ¿Cómo se deben configurar los parámetros del variador cuando se utilizan estos motores con un inversor?
Los inversores deben configurarse en modo de motor síncrono de imanes permanentes, ingresando la corriente nominal exacta del motor, la tensión, la frecuencia y los pares de polos para el control vectorial de lazo cerrado o lazo abierto.
