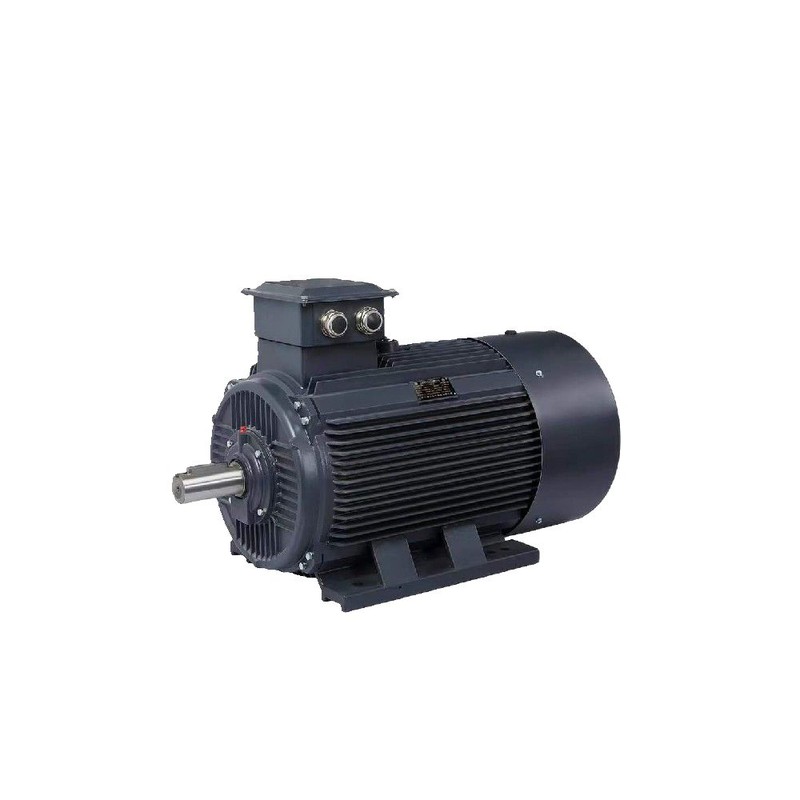

Los motores de inducción tradicionales utilizados en aplicaciones industriales pesadas sufren pérdidas eléctricas inherentes en el rotor y una marcada disminución de la eficiencia bajo cargas parciales. La serie GESHI CZM5 de motores síncronos de imanes permanentes de ultra alta eficiencia, que abarca tamaños de carcasa desde H132 hasta H355, aborda estos cuellos de botella de eficiencia eliminando por completo las pérdidas en el cobre del rotor. 北京众平科技股份有限公司 (Beijing Zhongping Technology) suministra esta unidad a partir de existencias locales 100% originales, respaldada por rigurosas revisiones de calidad antes del envío y una garantía integral de 12 meses para garantizar una integración confiable en exigentes accionamientos industriales.
Las instalaciones industriales se enfrentan a continuas presiones operativas derivadas de la acumulación térmica en los motores, las distorsiones armónicas de la red y las estrictas normativas de eficiencia energética. Las máquinas asíncronas tradicionales dependen de corrientes de inducción en el rotor, las cuales generan una disipación térmica sustancial y degradan el rendimiento del factor de potencia durante los ciclos de carga parcial. La serie GESHI CZM5 utiliza tecnología de imanes permanentes de tierras raras para establecer la excitación sincrónica del rotor, eliminando las pérdidas secundarias por deslizamiento y cumpliendo con la eficiencia energética IE5. Al operar junto con variadores de frecuencia de lazo cerrado que utilizan algoritmos de control vectorial, estos motores ofrecen respuestas de precisión en el par en un amplio rango de velocidad al tiempo que suprimen las temperaturas de funcionamiento.
Especificaciones técnicas
Potencia nominal: 5.5 - 355 kW a 400 VAC
Tamaño de carcasa: H132 - H355 a 50 Hz
Nivel de eficiencia energética: IE5 a carga nominal
Velocidad síncrona: 1000 rpm a 6 polos
Grado de protección: IP55 en funcionamiento estándar
Clase de aislamiento: Clase F / H según los límites de aumento de temperatura
Ciclo de trabajo: S1 continuo a temperatura ambiente de 40°C
Factor de potencia: 0.95 cosφ a plena carga
Método de refrigeración: IC411 IC416 en motores cerrados ventilados
Configuración de montaje: B3 / B5 / B35 con diseño de brida y patas
Integración de sistemas y configuración de hardware
La integración eléctrica y mecánica adecuada garantiza un funcionamiento estable a largo plazo de los sistemas de reluctancia síncrona y de imanes permanentes. Las conexiones de la caja de terminales requieren cables multipolares apantallados con una compresión de prensaestopas adecuada para mantener la integridad ambiental IP55. El cableado de la señal de control debe mantener una separación espacial con respecto a las fases de salida del inversor de alta frecuencia para evitar el acoplamiento de interferencias electromagnéticas. La puesta a tierra del sistema requiere una unión de baja impedancia entre la carcasa del motor, el chasis del variador y la red de tierra de la instalación para eliminar los bucles de tierra y proteger los circuitos de retroalimentación del codificador o "resolver".
Fiabilidad y durabilidad ambiental
Los entornos industriales hostiles exigen una construcción mecánica robusta y una gestión avanzada de la disipación térmica. La estructura de carcasa de hierro fundido proporciona rigidez estructural contra fuertes impactos mecánicos y cargas de vibración continua típicas de la maquinaria pesada. Los sistemas de aislamiento clasificados para límites térmicos F o H resisten los picos de tensión generados por los modernos inversores de modulación por ancho de pulso. Los ventiladores de refrigeración externos proporcionan un flujo de aire constante a través de las superficies de refrigeración nervadas, evitando puntos calientes localizados y preservando la estabilidad magnética de los imanes permanentes durante ciclos operativos prolongados.
Guía de selección y opciones alternativas
La selección de la configuración correcta del motor requiere analizar los perfiles de par de carga, los rangos de temperatura ambiente y las capacidades de frecuencia de conmutación del inversor. 北京众平科技股份有限公司 (Beijing Zhongping Technology) mantiene un inventario de ingeniería completo que abarca tamaños de carcasa desde H132 hasta H355, incluidas variantes especializadas como el CZM5-132S-3-1000-T4. Los equipos de asistencia técnica ayudan a los integradores de sistemas con la selección de referencias cruzadas, cálculos de reducción de potencia por temperatura y reemplazos dimensionales directos para configuraciones de inducción heredadas.
Preguntas frecuentes (FAQ)
1. ¿Cuál es el plazo de entrega y la disponibilidad de stock para la serie CZM5?
Los tamaños de carcasa estándar y las configuraciones populares como el CZM5-132S-3-1000-T4 se almacenan localmente para un envío rápido, y los envíos típicos se procesan en un plazo de 24 a 48 horas.
2. ¿Qué cobertura de garantía se aplica a estos motores síncronos de imanes permanentes?
Cada unidad está respaldada por una garantía integral del fabricante y distribuidor de 12 meses que cubre defectos de material y confiabilidad operativa bajo las condiciones de funcionamiento especificadas.
3. ¿Puede la serie CZM5 operar directamente conectada a la red eléctrica?
No, estos motores síncronos de imanes permanentes requieren un variador de frecuencia dedicado capaz de realizar control vectorial para gestionar la sincronización de arranque y la modulación de frecuencia.
4. ¿Cómo afecta la clasificación de eficiencia IE5 a las operaciones industriales continuas?
La clasificación de eficiencia IE5 reduce significativamente las pérdidas de energía eléctrica, disminuyendo el consumo total de electricidad y reduciendo la generación de calor operativo durante los ciclos de trabajo continuos S1.
5. ¿Qué mantenimiento se requiere para el conjunto del rotor sin imanes o de imanes permanentes?
El diseño del rotor elimina los devanados mecánicos y las escobillas, requiriendo únicamente inspecciones rutinarias de lubricación de rodamientos y controles de limpieza del ventilador de refrigeración durante las ventanas de mantenimiento programadas de la instalación.
6. ¿Existen configuraciones de montaje alternativas fuera del soporte de pie estándar B3?
Sí, la serie admite múltiples disposiciones mecánicas, incluido el montaje con brida B5 y configuraciones combinadas de pie y brida B35 para adaptarse a las huellas mecánicas existentes.
7. ¿Cómo afecta el alto factor de potencia a la infraestructura eléctrica de la instalación?
Mantener un factor de potencia cercano a la unidad reduce el consumo de energía reactiva, aliviando el estrés térmico en los transformadores, cables y aparamenta, al tiempo que evita las penalizaciones por factor de potencia de la compañía eléctrica.
8. ¿Qué protección térmica específica está integrada dentro de los devanados del motor?
Las construcciones estándar incorporan termistores PTC o detectores de temperatura de resistencia PT100 integrados directamente en los devanados del estator para un monitoreo térmico continuo a través del controlador del variador.
