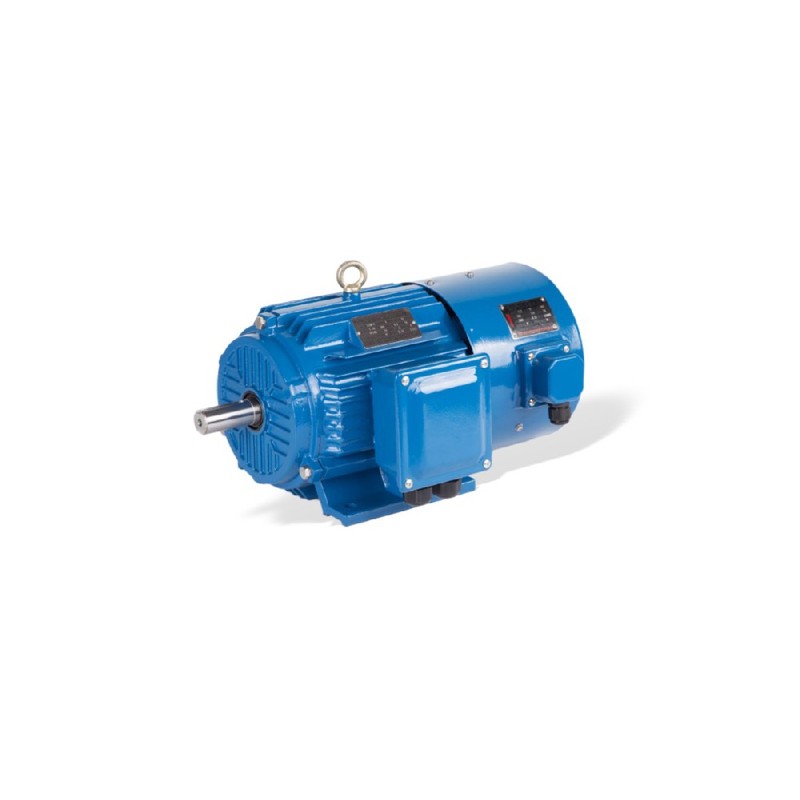

El motor para inversor GESHI YVF2 es una máquina trifásica de corriente alterna asíncrona diseñada específicamente para operaciones con variadores de frecuencia en maquinaria industrial. Diseñado para manejar velocidades variables sin sobrecalentamiento, proporciona una salida de rotación estable para cargas de par variable. Cuando los ingenieros requieren una regulación continua de la velocidad bajo ciclos de trabajo rigurosos mientras mantienen el equilibrio térmico, este motor ofrece una conversión electromecánica confiable. Posicionado estrictamente dentro de la capa de accionamiento y actuación de las arquitecturas de control industrial, actúa como puente entre la salida de señal de los convertidores de frecuencia y el movimiento mecánico físico.
Los ingenieros de automatización industrial se enfrentan frecuentemente a desafíos en los cuales los motores de inducción estándar de velocidad fija experimentan rupturas térmicas, vibraciones severas o fallas en el aislamiento al operar por debajo de las frecuencias nominales. A medida que los convertidores de frecuencia de modulación por ancho de pulso inyectan corrientes armónicas en los devanados del estator, los motores convencionales sufren de un envejecimiento acelerado y ondulación de par. Este motor compatible con variadores de frecuencia resuelve estas limitaciones eléctricas y térmicas mediante la integración de diseños electromagnéticos especializados y estructuras de ventilación forzada. Permite un control de movimiento preciso en líneas de producción automatizadas donde los accionamientos tradicionales no logran sostener los requisitos de par a baja velocidad.
Especificaciones técnicas
Potencia nominal: 0.55 kW - 315 kW a 50 Hz
Tamaño de carcasa: H80 - H355 según IEC estándar
Rango de frecuencia: 5 Hz - 50 Hz a par constante
Rango de frecuencia: 50 Hz - 100 Hz a potencia constante
Tipo de montaje: B3 / B5 / B35 según normas IEC
Clase de aislamiento: Clase F a 155 °C
Grado de protección: IP54 en condiciones estándar
Protección opcional: IP55 / IP56 / IP66 bajo solicitud personalizada
Método de enfriamiento: IC416 con ventilador axial independiente
Voltaje del devanado: 380 V a 50 Hz
Integración del sistema y configuración de hardware
La instalación eléctrica adecuada requiere conectar los cables de alimentación del motor directamente a los terminales de salida del convertidor de frecuencia de modulación por ancho de pulso utilizando cables de potencia apantallados de construcción simétrica. La armadura metálica o el blindaje general del cable debe terminar de forma segura en la placa posterior conductora o en el terminal de tierra utilizando un prensaestopas EMC de 360 grados para suprimir la interferencia electromagnética de alta frecuencia. El terminal de puesta a tierra de la carcasa en el cuerpo del motor debe unirse al bus de tierra del gabinete de control principal utilizando un conductor de cobre de baja impedancia para eliminar los bucles de tierra y proteger contra corrientes capacitivas parásitas. Para los bucles de control y retroalimentación, coloque los cables de señal a una distancia de separación física respecto a los conductores de potencia de alta tensión. Los ventiladores de enfriamiento axial independientes requieren una fuente de alimentación auxiliar monofásica o trifásica separada, enrutada a través de disyuntores de protección de motor dedicados para asegurar una disipación térmica continua independiente de la velocidad del rotor principal.
Confiabilidad y durabilidad ambiental
Los devanados internos del estator se tratan con impregnación por presión al vacío utilizando resinas sin disolventes de alta calidad para soportar picos de tensión severos generados por inversores de transistores bipolares de puerta aislada de conmutación rápida. Los componentes estructurales mecánicos utilizan carcasas de hierro fundido diseñadas para amortiguar las vibraciones armónicas y minimizar el ruido acústico durante los ciclos de aceleración y desaceleración. La protección estándar contra ingreso IP54 resguarda los componentes eléctricos internos contra la acumulación de polvo y las salpicaduras de agua, con configuraciones opcionales IP55, IP56 o IP66 disponibles para entornos de lavado a presión o corrosivos. Los sensores térmicos integrados dentro de las ranuras del estator monitorean las temperaturas de los devanados de forma continua, transmitiendo señales de resistencia de vuelta al PLC o al circuito de disparo del variador para prevenir la sobrecarga térmica. Esta construcción robusta logra un tiempo medio prolongado entre fallas al operar dentro de plantas de procesamiento industrial.
Guía de selección y opciones alternativas
Seleccionar el motor de accionamiento apropiado requiere evaluar los perfiles de par de carga, las relaciones de regulación de velocidad y las temperaturas ambiente de operación. Para aplicaciones que exigen una mayor protección de referencia, se pueden especificar variantes de carcasa con clasificaciones IP55 o IP66. Cuando los requisitos del proyecto exigen dimensiones físicas alternativas o calificaciones de potencia distintas dentro de la misma familia, los ingenieros pueden evaluar modelos adyacentes como las carcasas compactas H80 o las variantes de servicio pesado H355. Beijing Zhongping Technology (北京众平科技股份有限公司) mantiene canales locales de soporte técnico y reservas de inventario para asistir a los ingenieros de automatización con una selección de referencias cruzadas precisa y una planificación de reemplazo directo.
Preguntas frecuentes (FAQ)
1. ¿Cuál es la disponibilidad actual de stock local y el plazo de entrega estimado para pedidos urgentes?
Beijing Zhongping Technology (北京众平科技股份有限公司) mantiene inventario regional para tamaños de carcasa estándar, lo que permite un envío rápido dentro de los días hábiles estándar para minimizar el tiempo de inactividad de los equipos.
2. ¿Cuáles son los términos de la garantía del producto y el procedimiento de devolución RMA?
Todas las unidades cuentan con una garantía del fabricante de 12 meses que cubre defectos de material, respaldada por Beijing Zhongping Technology (北京众平科技股份有限公司) con verificación de calidad previa al envío y procesamiento de devoluciones optimizado.
3. ¿Cuáles son las especificaciones de suministro eléctrico y los requisitos de puesta a tierra para este motor?
El motor opera con suministros de corriente alterna industrial trifásica estándar a 380 V, requiriendo una puesta a tierra dedicada a través del terminal de la carcasa para disipar las corrientes de fuga de alta frecuencia.
4. ¿Qué protocolos de comunicación e interfaces de control son compatibles con esta configuración de accionamiento?
El motor interactúa directamente con convertidores de frecuencia de modulación por ancho de pulso estándar que utilizan algoritmos de control vectorial o escalar estándar sin buses de comunicación propietarios.
5. ¿Qué clasificaciones de protección ambiental y límites térmicos se aplican durante la operación continua?
La unidad cuenta con una clasificación IP54 como estándar, aislamiento Clase F con capacidad nominal de hasta 155 °C y un ventilador de enfriamiento axial independiente para mantener temperaturas de operación seguras.
6. ¿Cuáles son las configuraciones de montaje mecánico y las tolerancias dimensionales disponibles?
El motor admite montaje con patas B3, montaje con brida B5 y configuraciones combinadas B35 que se ajustan a las dimensiones de carcasa estándar de la comisión electrotécnica internacional.
7. ¿Qué revisiones de mantenimiento rutinario se recomiendan para garantizar una vida útil operativa óptima?
Los técnicos de mantenimiento deben inspeccionar periódicamente las conexiones de la caja de terminales, medir la resistencia de aislamiento de los devanados y verificar el flujo de aire sin obstrucciones a través del conjunto del ventilador de enfriamiento independiente.
8. ¿Cómo deben seleccionar los ingenieros el tamaño de carcasa y el rango de frecuencia correctos para cargas específicas?
Iguale el par continuo requerido dentro de la banda de par constante de 5 Hz a 50 Hz y verifique la disponibilidad de potencia hasta 100 Hz según el perfil de carga mecánica impulsada.
